Формула / Реферат

1. Спосіб тонування склопакета, що включає внесення тонуючої речовини всередину склопакета, який відрізняється тим, що як тонуючу речовину використовують зафарбовану рідину, якою заповнюють внутрішній об'єм склопакета.

2. Спосіб за п. 1, який відрізняється тим, що як зафарбовану рідину використовують зафарбований спирт.

3. Спосіб за п. 1 або 2, який відрізняється тим, що внутрішній об'єм склопакета заповнюють за допомогою сполученого з ним принаймні одного гідравлічного пристрою.

4. Спосіб за п. 3, який відрізняється тим, що як гідравлічний пристрій використовують гідроциліндр.

Текст

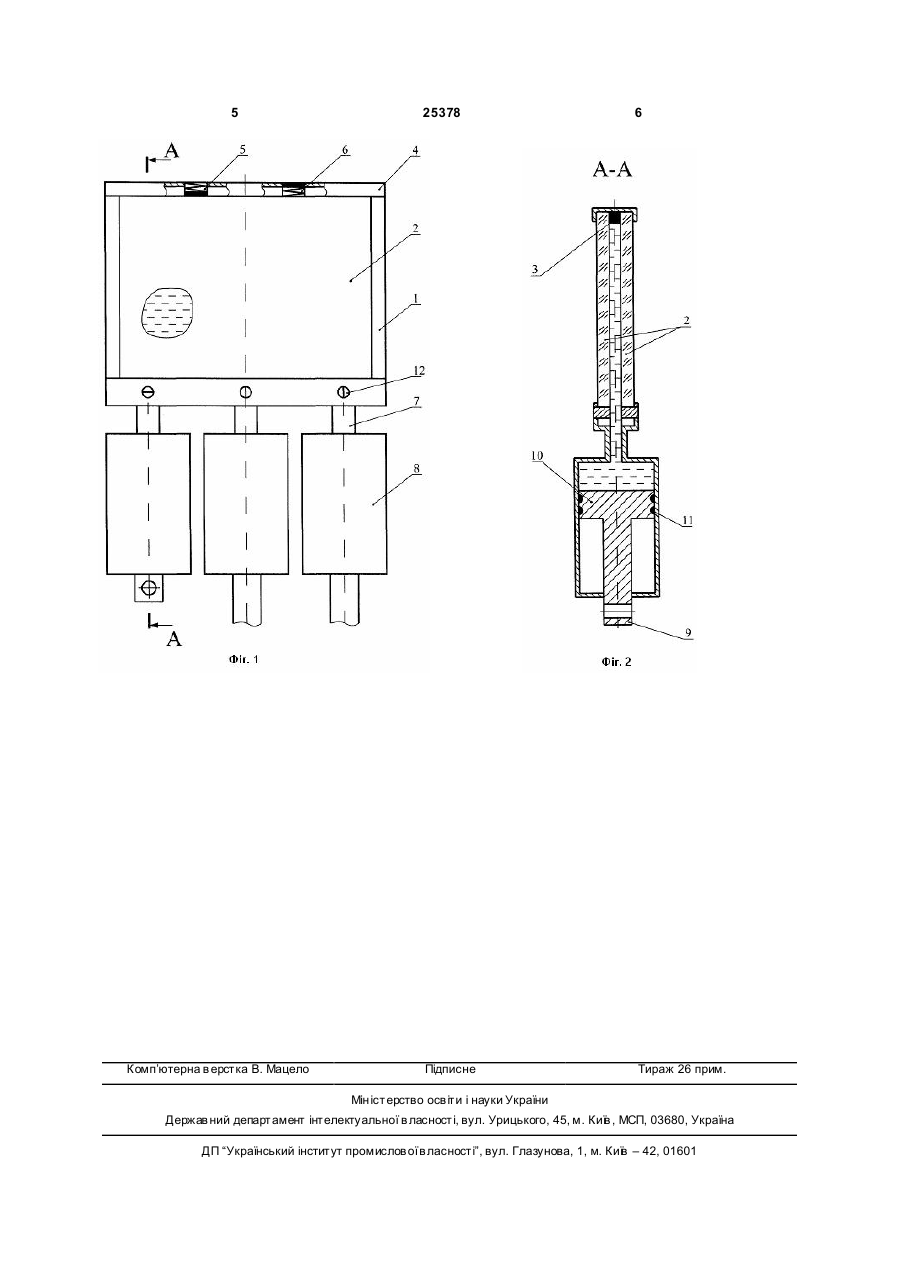

1. Спосіб тонування склопакета, що включає внесення тонуючої речовини всередину склопакета, який відрізняється тим, що як тонуючу речовину використовують зафарбовану рідину, якою заповнюють внутрішній об'єм склопакета. 3 25378 внутрішнього об'єму склопакету пофарбованою рідиною, але й її швидкого видалення, що призводить до забезпечення не тільки швидкої зміни кольору тонування або його насиченості, але й швидкого розтонування склопакету в залежності від обставин, настрою, смаку користувача. А використання гідравлічного пристрою, наприклад гідроциліндра, сприяє більш ефективному заповненню внутрішнього об'єму склопакету пофарбованою рідиною і її видаленню за рахунок застосування закону сполучних посудин. В результаті підвищується ефективність тонування. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений фронтальний вигляд заповненого пофарбованою рідиною склопакету зі сполученими з ним гідроциліндрами, а на Фіг.2 - переріз А-А на Фіг.1. На кресленнях позначені: склопакет 1, що містить щонайменше два скла 2, герметично встановлені на відстані переважно 1-4мм одне від одного за допомогою ущільнювача 3 у тримачі 4, вгорі якого встановлені випускний клапан 5 і впускний клапан 6 для випуску і впуску повітря відповідно. Зі склопакетом 1 за допомогою перехідників 7 (трубок, шлангів) сполучені гідроциліндри 8, кожний з яких містить шток 9 і поршень 10 з ущільнювальними кільцями 11. У місцях з'єднання гідроциліндрів 8 зі склопакетом 1 встановлені газові крани 12 для убезпечення рідин від змішування. Гідроциліндри 8 можуть бути встановлені в будь-якому положенні, але при розташуванні штоком угору найменша вірогідність витоку рідини. Заявлений спосіб реалізують таким чином. При наявності одного гідроциліндра 8, його заповнюють пофарбованою у певний колір певної насиченості рідиною, це може бути переважно спирт з розчиненим у ньому фарбником, який має не офарблювати скло. До пофарбованого спирту може бути доданий ароматизатор. Після цього відкривають кран 12 і натискують на важіль (на кресленні не показаний), що штовхає шток 9 гідроциліндра 8, при цьому поршень 10 витискує пофарбований спирт, який за законом сполучених посудин заповнює внутрішній об'єм склопакету 1 і 4 тонує його у зазначений колір за умови, що об'єм гідроциліндра 8 не менше внутрішнього об'єму склопакету 1. Повітря, що міститься у внутрішньому об'ємі склопакету 1, виходить назовні крізь випускний клапан 5. Важіль, що штовхає шток 9, має стопор, який не дає рідині вилитися крізь клапан 5, і має запас вільного ходу, щоб при розширенні рідини, нагрітої сонцем, податися назад і запобігти розгерметизації склопакету. За необхідності зміни кольору або розтонування склопакету 1 шток 9 переміщують у зворотному напрямку, пофарбований спирт перетікає у гідроциліндр 8, а повітря всмоктується у внутрішній об'єм склопакету 1 крізь впускний клапан 6. Після цього гідроциліндр 8 заповнюють рідиною, пофарбованою в інший колір або в той самий колір, але з іншою насиченістю, і заповнюють цією рідиною склопакет 1, затонувавши його відповідно в інший колір або відтінок. Більш оптимальним є використання сполучених зі склопакетом 1 декількох гідроциліндрів 8, заповнених рідинами, пофарбованими у різні кольори або різні відтінки одного кольору. Таким чином використовують почергово всі потрібні гідроциліндри 8 за умови, що крани 12 на непрацюючих гідроциліндрах 8 закриті. Для реалізації способу гідроциліндри 8, тримач 4, перехідники 7, крани 12 мають бути виготовлені з металу або твердої пластмаси, а ущільнювачі і ущільнювальні кільця не мають роз'їдатися спиртом або іншим розчинником. Для більшої ефективності використання способу в холодному кліматі можна встановлювати підігрів рідини, а в жаркому кліматі - охолоджувач рідини. Приклад 1. Під час стоянки автомобіля, для того, щоб нічого не було видно у салоні, за вищеописаним способом швидко тонують всі вікна, в тому числі й лобове, у темний колір, після цього швидко розтоновують і відправляються у путь. Приклад 2. Для створення затишку у житловому приміщенні за вищеописаним способом тонують вікна у різні кольори в залежності від смаку, настрою, бажання. 5 Комп’ютерна в ерстка В. Мацело 25378 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Technique for toning double-glazing unit

Автори англійською

Nadtochii Oleksandr Volodymyrovych

Назва патенту російською

Способ тонирования стеклопакета

Автори російською

Надточий Александр Владимирович

МПК / Мітки

МПК: C03C 17/25

Мітки: спосіб, тонування, склопакета
