Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з’єднаного з вертикальним каналізаційним трубопроводом

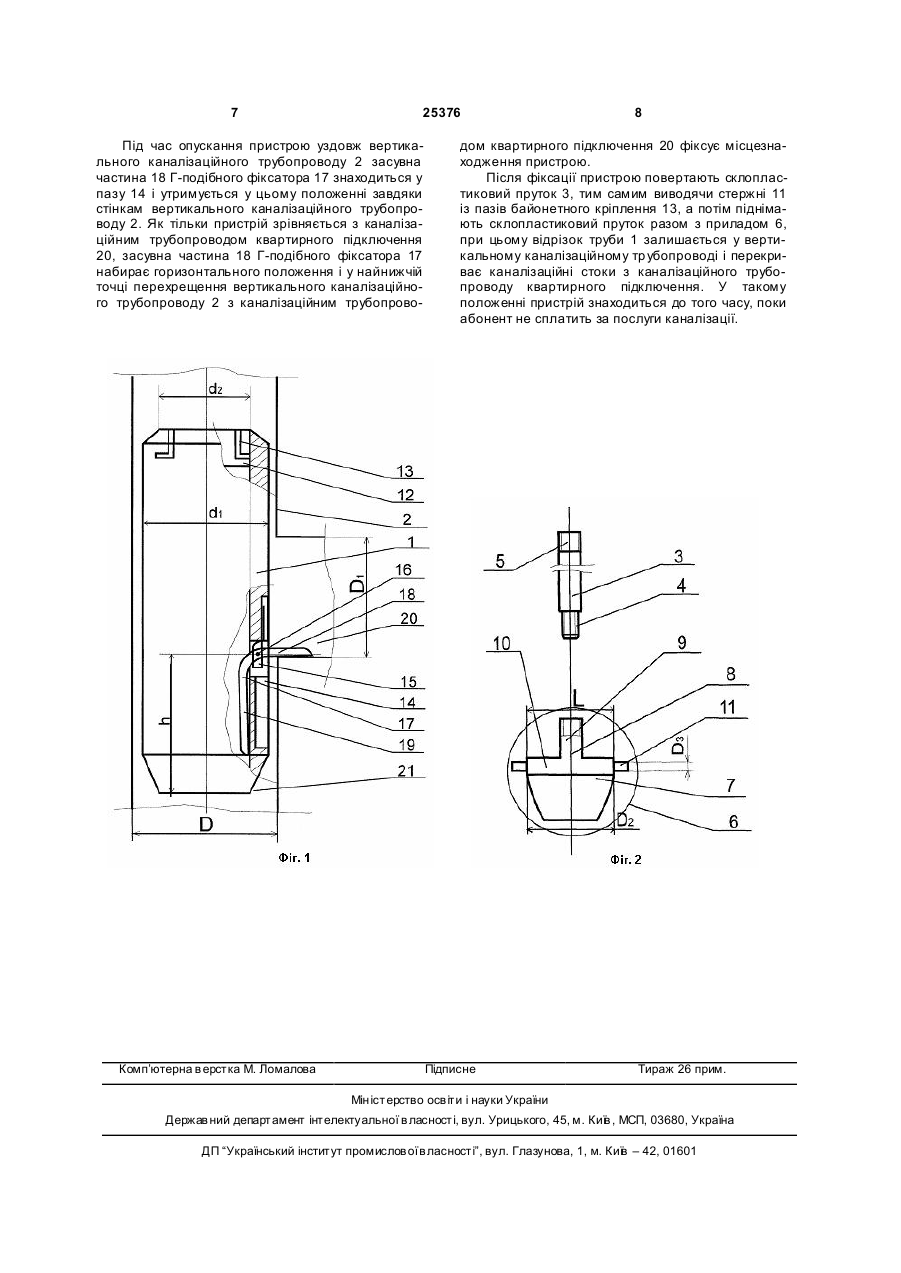

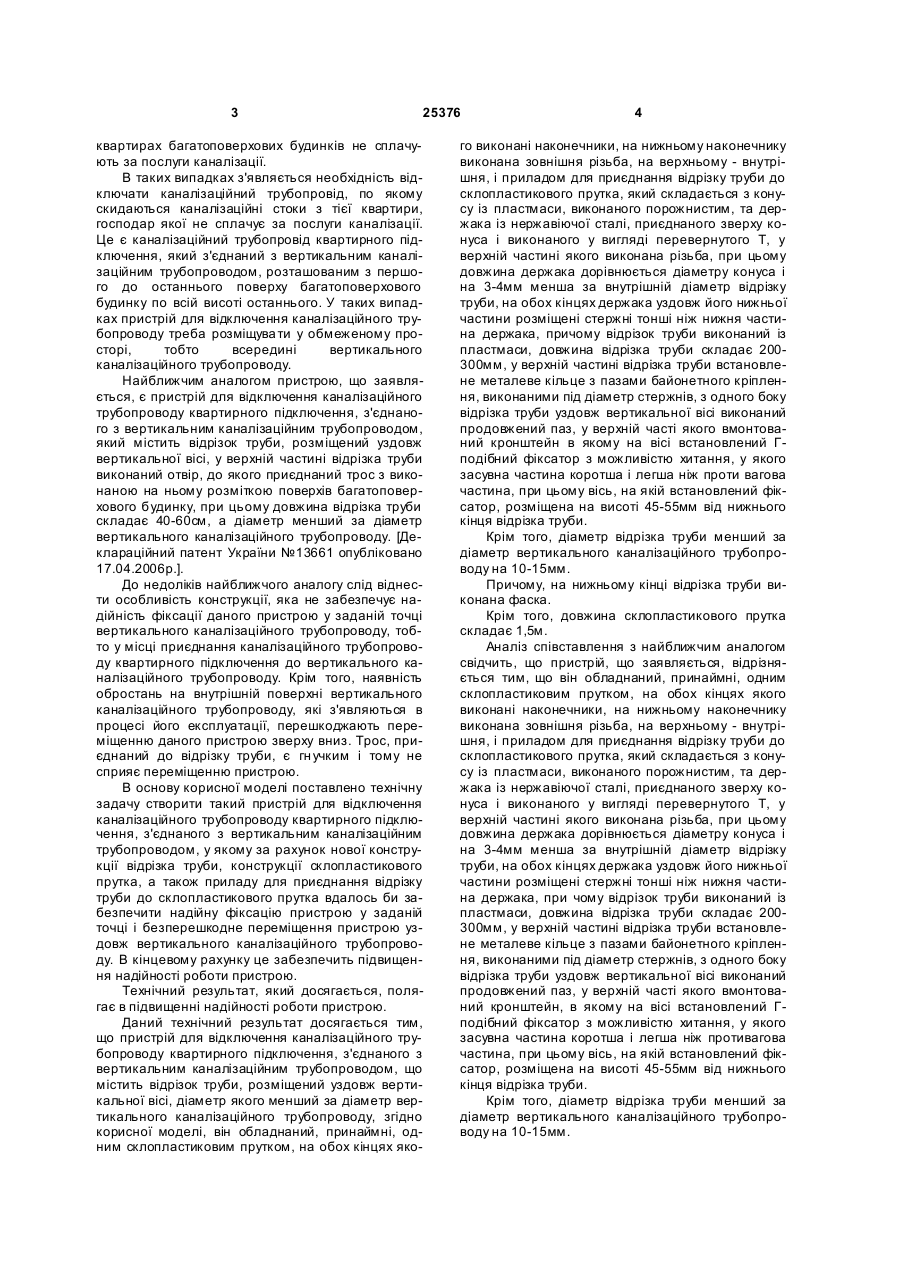

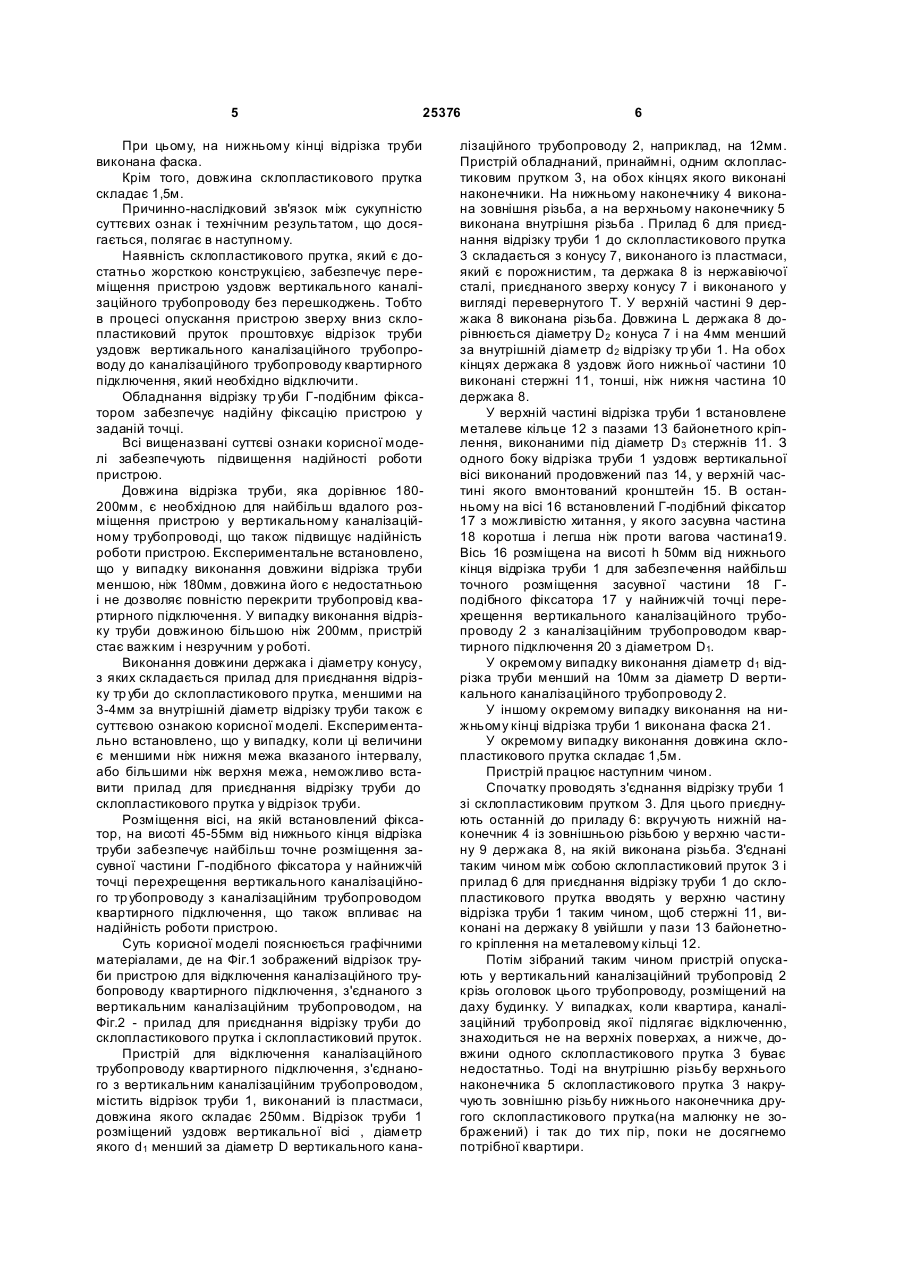

1. Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, що містить відрізок труби, розміщений уздовж вертикальної осі, діаметр якого менший за діаметр вертикального каналізаційного трубопроводу, який відрізняє ться тим, що він обладнаний принаймні одним склопластиковим прутком, на обох кінцях якого виконані наконечники, на нижньому наконечнику виконана зовнішня різь, на верхньому - вн утрішня, і приладом для приєднання відрізка труби до склопластикового прутка, який складається з конуса із пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутої Т, у U 2 (19) 1 3 25376 квартирах багатоповерхових будинків не сплачують за послуги каналізації. В таких випадках з'являється необхідність відключати каналізаційний трубопровід, по якому скидаються каналізаційні стоки з тієї квартири, господар якої не сплачує за послуги каналізації. Це є каналізаційний трубопровід квартирного підключення, який з'єднаний з вертикальним каналізаційним трубопроводом, розташованим з першого до останнього поверху багатоповерхового будинку по всій висоті останнього. У таких випадках пристрій для відключення каналізаційного трубопроводу треба розміщува ти у обмеженому просторі, тобто всередині вертикального каналізаційного трубопроводу. Найближчим аналогом пристрою, що заявляється, є пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, який містить відрізок труби, розміщений уздовж вертикальної вісі, у верхній частині відрізка труби виконаний отвір, до якого приєднаний трос з виконаною на ньому розміткою поверхів багатоповерхового будинку, при цьому довжина відрізка труби складає 40-60см, а діаметр менший за діаметр вертикального каналізаційного трубопроводу. [Деклараційний патент України №13661 опубліковано 17.04.2006р.]. До недоліків найближчого аналогу слід віднести особливість конструкції, яка не забезпечує надійність фіксації даного пристрою у заданій точці вертикального каналізаційного трубопроводу, тобто у місці приєднання каналізаційного трубопроводу квартирного підключення до вертикального каналізаційного трубопроводу. Крім того, наявність обростань на внутрішній поверхні вертикального каналізаційного трубопроводу, які з'являються в процесі його експлуатації, перешкоджають переміщенню даного пристрою зверху вниз. Трос, приєднаний до відрізку труби, є гн учким і тому не сприяє переміщенню пристрою. В основу корисної моделі поставлено технічну задачу створити такий пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, у якому за рахунок нової конструкції відрізка труби, конструкції склопластикового прутка, а також приладу для приєднання відрізку труби до склопластикового прутка вдалось би забезпечити надійну фіксацію пристрою у заданій точці і безперешкодне переміщення пристрою уздовж вертикального каналізаційного трубопроводу. В кінцевому рахунку це забезпечить підвищення надійності роботи пристрою. Технічний результат, який досягається, полягає в підвищенні надійності роботи пристрою. Даний технічний результат досягається тим, що пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, що містить відрізок труби, розміщений уздовж вертикальної вісі, діаметр якого менший за діаметр вертикального каналізаційного трубопроводу, згідно корисної моделі, він обладнаний, принаймні, одним склопластиковим прутком, на обох кінцях яко 4 го виконані наконечники, на нижньому наконечнику виконана зовнішня різьба, на верхньому - внутрішня, і приладом для приєднання відрізку труби до склопластикового прутка, який складається з конусу із пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутого Т, у верхній частині якого виконана різьба, при цьому довжина держака дорівнюється діаметру конуса і на 3-4мм менша за внутрішній діаметр відрізку труби, на обох кінцях держака уздовж його нижньої частини розміщені стержні тонші ніж нижня частина держака, причому відрізок труби виконаний із пластмаси, довжина відрізка труби складає 200300мм, у верхній частині відрізка труби встановлене металеве кільце з пазами байонетного кріплення, виконаними під діаметр стержнів, з одного боку відрізка труби уздовж вертикальної вісі виконаний продовжений паз, у верхній часті якого вмонтований кронштейн в якому на вісі встановлений Гподібний фіксатор з можливістю хитання, у якого засувна частина коротша і легша ніж проти вагова частина, при цьому вісь, на якій встановлений фіксатор, розміщена на висоті 45-55мм від нижнього кінця відрізка труби. Крім того, діаметр відрізка труби менший за діаметр вертикального каналізаційного трубопроводу на 10-15мм. Причому, на нижньому кінці відрізка труби виконана фаска. Крім того, довжина склопластикового прутка складає 1,5м. Аналіз співставлення з найближчим аналогом свідчить, що пристрій, що заявляється, відрізняється тим, що він обладнаний, принаймні, одним склопластиковим прутком, на обох кінцях якого виконані наконечники, на нижньому наконечнику виконана зовнішня різьба, на верхньому - внутрішня, і приладом для приєднання відрізку труби до склопластикового прутка, який складається з конусу із пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутого Т, у верхній частині якого виконана різьба, при цьому довжина держака дорівнюється діаметру конуса і на 3-4мм менша за внутрішній діаметр відрізку труби, на обох кінцях держака уздовж його нижньої частини розміщені стержні тонші ніж нижня частина держака, при чому відрізок труби виконаний із пластмаси, довжина відрізка труби складає 200300мм, у верхній частині відрізка труби встановлене металеве кільце з пазами байонетного кріплення, виконаними під діаметр стержнів, з одного боку відрізка труби уздовж вертикальної вісі виконаний продовжений паз, у верхній часті якого вмонтований кронштейн, в якому на вісі встановлений Гподібний фіксатор з можливістю хитання, у якого засувна частина коротша і легша ніж противагова частина, при цьому вісь, на якій встановлений фіксатор, розміщена на висоті 45-55мм від нижнього кінця відрізка труби. Крім того, діаметр відрізка труби менший за діаметр вертикального каналізаційного трубопроводу на 10-15мм. 5 25376 При цьому, на нижньому кінці відрізка труби виконана фаска. Крім того, довжина склопластикового прутка складає 1,5м. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в наступному. Наявність склопластикового прутка, який є достатньо жорсткою конструкцією, забезпечує переміщення пристрою уздовж вертикального каналізаційного трубопроводу без перешкоджень. Тобто в процесі опускання пристрою зверху вниз склопластиковий пруток проштовхує відрізок труби уздовж вертикального каналізаційного трубопроводу до каналізаційного трубопроводу квартирного підключення, який необхідно відключити. Обладнання відрізку тр уби Г-подібним фіксатором забезпечує надійну фіксацію пристрою у заданій точці. Всі вищеназвані суттєві ознаки корисної моделі забезпечують підвищення надійності роботи пристрою. Довжина відрізка труби, яка дорівнює 180200мм, є необхідною для найбільш вдалого розміщення пристрою у вертикальному каналізаційному трубопроводі, що також підвищує надійність роботи пристрою. Експериментальне встановлено, що у випадку виконання довжини відрізка труби меншою, ніж 180мм, довжина його є недостатньою і не дозволяє повністю перекрити трубопровід квартирного підключення. У випадку виконання відрізку труби довжиною більшою ніж 200мм, пристрій стає важким і незручним у роботі. Виконання довжини держака і діаметру конусу, з яких складається прилад для приєднання відрізку тр уби до склопластикового прутка, меншими на 3-4мм за внутрішній діаметр відрізку труби також є суттєвою ознакою корисної моделі. Експериментально встановлено, що у випадку, коли ці величини є меншими ніж нижня межа вказаного інтервалу, або більшими ніж верхня межа, неможливо вставити прилад для приєднання відрізку труби до склопластикового прутка у відрізок труби. Розміщення вісі, на якій встановлений фіксатор, на висоті 45-55мм від нижнього кінця відрізка труби забезпечує найбільш точне розміщення засувної частини Г-подібного фіксатора у найнижчій точці перехрещення вертикального каналізаційного тр убопроводу з каналізаційним трубопроводом квартирного підключення, що також впливає на надійність роботи пристрою. Суть корисної моделі пояснюється графічними матеріалами, де на Фіг.1 зображений відрізок труби пристрою для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, на Фіг.2 - прилад для приєднання відрізку труби до склопластикового прутка і склопластиковий пруток. Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, містить відрізок труби 1, виконаний із пластмаси, довжина якого складає 250мм. Відрізок труби 1 розміщений уздовж вертикальної вісі , діаметр якого d1 менший за діаметр D вертикального кана 6 лізаційного трубопроводу 2, наприклад, на 12мм. Пристрій обладнаний, принаймні, одним склопластиковим прутком 3, на обох кінцях якого виконані наконечники. На нижньому наконечнику 4 виконана зовнішня різьба, а на верхньому наконечнику 5 виконана внутрішня різьба . Прилад 6 для приєднання відрізку труби 1 до склопластикового прутка 3 складається з конусу 7, виконаного із пластмаси, який є порожнистим, та держака 8 із нержавіючої сталі, приєднаного зверху конусу 7 і виконаного у вигляді перевернутого Т. У верхній частині 9 держака 8 виконана різьба. Довжина L держака 8 дорівнюється діаметру D2 конуса 7 і на 4мм менший за внутрішній діаметр d2 відрізку тр уби 1. На обох кінцях держака 8 уздовж його нижньої частини 10 виконані стержні 11, тонші, ніж нижня частина 10 держака 8. У верхній частині відрізка труби 1 встановлене металеве кільце 12 з пазами 13 байонетного кріплення, виконаними під діаметр D3 стержнів 11. З одного боку відрізка труби 1 уздовж вертикальної вісі виконаний продовжений паз 14, у верхній частині якого вмонтований кронштейн 15. В останньому на вісі 16 встановлений Г-подібний фіксатор 17 з можливістю хитання, у якого засувна частина 18 коротша і легша ніж проти вагова частина19. Вісь 16 розміщена на висоті h 50мм від нижнього кінця відрізка труби 1 для забезпечення найбільш точного розміщення засувної частини 18 Гподібного фіксатора 17 у найнижчій точці перехрещення вертикального каналізаційного трубопроводу 2 з каналізаційним трубопроводом квартирного підключення 20 з діаметром D1. У окремому випадку виконання діаметр d1 відрізка труби менший на 10мм за діаметр D вертикального каналізаційного трубопроводу 2. У іншому окремому випадку виконання на нижньому кінці відрізка труби 1 виконана фаска 21. У окремому випадку виконання довжина склопластикового прутка складає 1,5м. Пристрій працює наступним чином. Спочатку проводять з'єднання відрізку труби 1 зі склопластиковим прутком 3. Для цього приєднують останній до приладу 6: вкручують нижній наконечник 4 із зовнішньою різьбою у верхню частину 9 держака 8, на якій виконана різьба. З'єднані таким чином між собою склопластиковий пруток 3 і прилад 6 для приєднання відрізку труби 1 до склопластикового прутка вводять у верхню частину відрізка труби 1 таким чином, щоб стержні 11, виконані на держаку 8 увійшли у пази 13 байонетного кріплення на металевому кільці 12. Потім зібраний таким чином пристрій опускають у вертикальний каналізаційний трубопровід 2 крізь оголовок цього трубопроводу, розміщений на даху будинку. У випадках, коли квартира, каналізаційний трубопровід якої підлягає відключенню, знаходиться не на верхніх поверхах, а нижче, довжини одного склопластикового прутка 3 буває недостатньо. Тоді на внутрішню різьбу верхнього наконечника 5 склопластикового прутка 3 накручують зовнішню різьбу нижнього наконечника другого склопластикового прутка(на малюнку не зображений) і так до тих пір, поки не досягнемо потрібної квартири. 7 25376 Під час опускання пристрою уздовж вертикального каналізаційного трубопроводу 2 засувна частина 18 Г-подібного фіксатора 17 знаходиться у пазу 14 і утримується у цьому положенні завдяки стінкам вертикального каналізаційного трубопроводу 2. Як тільки пристрій зрівняється з каналізаційним трубопроводом квартирного підключення 20, засувна частина 18 Г-подібного фіксатора 17 набирає горизонтального положення і у найнижчій точці перехрещення вертикального каналізаційного трубопроводу 2 з каналізаційним трубопрово Комп’ютерна в ерстка М. Ломалова 8 дом квартирного підключення 20 фіксує місцезнаходження пристрою. Після фіксації пристрою повертають склопластиковий пруток 3, тим самим виводячи стержні 11 із пазів байонетного кріплення 13, а потім піднімають склопластиковий пруток разом з приладом 6, при цьому відрізок труби 1 залишається у вертикальному каналізаційному тр убопроводі і перекриває каналізаційні стоки з каналізаційного трубопроводу квартирного підключення. У такому положенні пристрій знаходиться до того часу, поки абонент не сплатить за послуги каналізації. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
