Ступінь ракети багаторазового використання

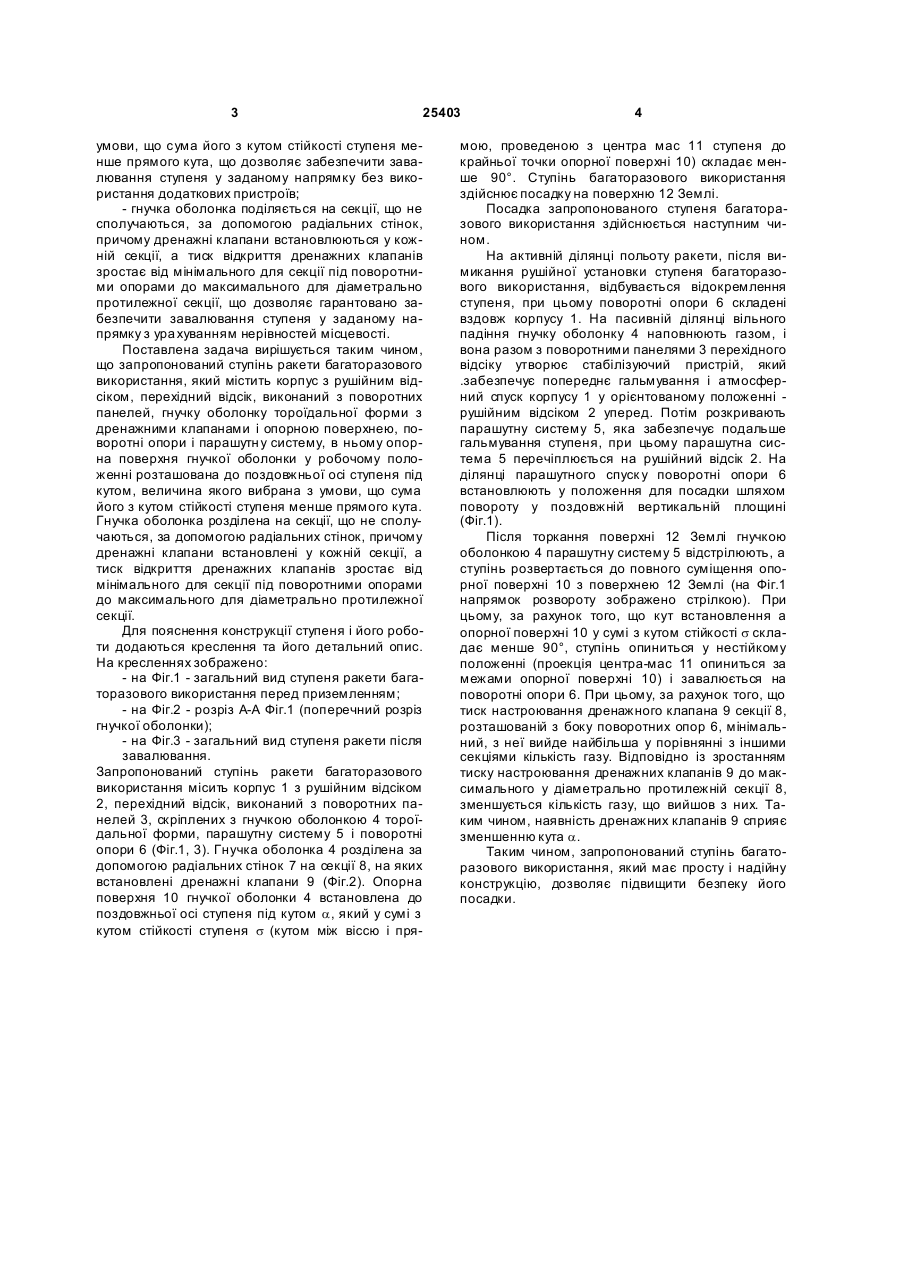

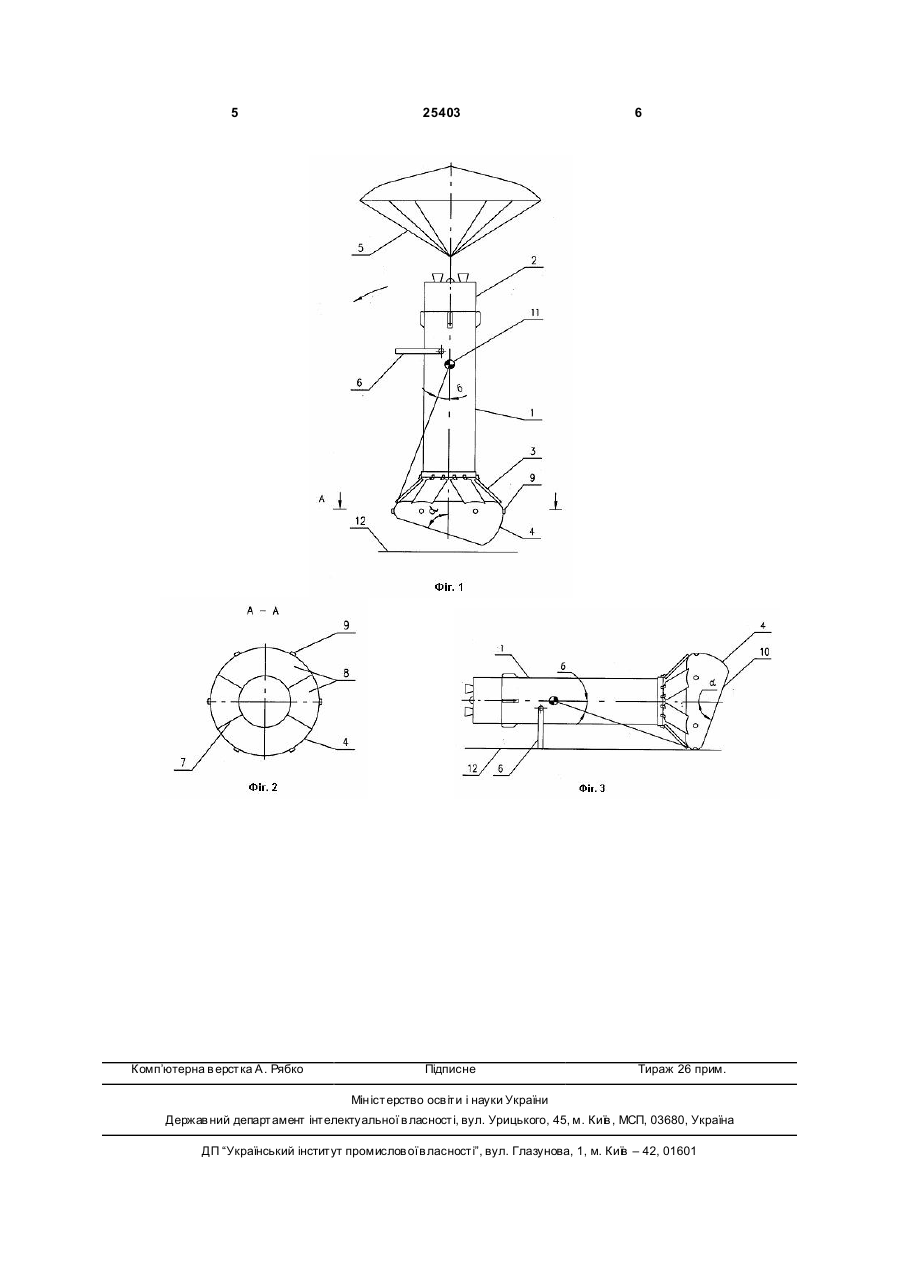

1. Ступінь ракети багаторазового використання, що містить корпус з рушійним відсіком, перехідний відсік, виконаний з поворотних панелей, гну 3 25403 умови, що сума його з кутом стійкості ступеня менше прямого кута, що дозволяє забезпечити завалювання ступеня у заданому напрямку без використання додаткових пристроїв; - гнучка оболонка поділяється на секції, що не сполучаються, за допомогою радіальних стінок, причому дренажні клапани встановлюються у кожній секції, а тиск відкриття дренажних клапанів зростає від мінімального для секції під поворотними опорами до максимального для діаметрально протилежної секції, що дозволяє гарантовано забезпечити завалювання ступеня у заданому напрямку з ура хуванням нерівностей місцевості. Поставлена задача вирішується таким чином, що запропонований ступінь ракети багаторазового використання, який містить корпус з рушійним відсіком, перехідний відсік, виконаний з поворотних панелей, гнучку оболонку тороїдальної форми з дренажними клапанами і опорною поверхнею, поворотні опори і парашутн у систему, в ньому опорна поверхня гнучкої оболонки у робочому положенні розташована до поздовжньої осі ступеня під кутом, величина якого вибрана з умови, що сума його з кутом стійкості ступеня менше прямого кута. Гнучка оболонка розділена на секції, що не сполучаються, за допомогою радіальних стінок, причому дренажні клапани встановлені у кожній секції, а тиск відкриття дренажних клапанів зростає від мінімального для секції під поворотними опорами до максимального для діаметрально протилежної секції. Для пояснення конструкції ступеня і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на Фіг.1 - загальний вид ступеня ракети багаторазового використання перед приземленням; - на Фіг.2 - розріз А-А Фіг.1 (поперечний розріз гнучкої оболонки); - на Фіг.3 - загальний вид ступеня ракети після завалювання. Запропонований ступінь ракети багаторазового використання місить корпус 1 з рушійним відсіком 2, перехідний відсік, виконаний з поворотних панелей 3, скріплених з гнучкою оболонкою 4 тороїдальної форми, парашутну систему 5 і поворотні опори 6 (Фіг.1, 3). Гнучка оболонка 4 розділена за допомогою радіальних стінок 7 на секції 8, на яких встановлені дренажні клапани 9 (Фіг.2). Опорна поверхня 10 гнучкої оболонки 4 встановлена до поздовжньої осі ступеня під кутом a, який у сумі з кутом стійкості ступеня s (кутом між віссю і пря 4 мою, проведеною з центра мас 11 ступеня до крайньої точки опорної поверхні 10) складає менше 90°. Ступінь багаторазового використання здійснює посадку на поверхню 12 Землі. Посадка запропонованого ступеня багаторазового використання здійснюється наступним чином. На активній ділянці польоту ракети, після вимикання рушійної установки ступеня багаторазового використання, відбувається відокремлення ступеня, при цьому поворотні опори 6 складені вздовж корпусу 1. На пасивній ділянці вільного падіння гнучку оболонку 4 наповнюють газом, і вона разом з поворотними панелями 3 перехідного відсіку утворює стабілізуючий пристрій, який .забезпечує попереднє гальмування і атмосферний спуск корпусу 1 у орієнтованому положенні рушійним відсіком 2 уперед. Потім розкривають парашутну систему 5, яка забезпечує подальше гальмування ступеня, при цьому парашутна система 5 перечіплюється на рушійний відсік 2. На ділянці парашутного спуск у поворотні опори 6 встановлюють у положення для посадки шляхом повороту у поздовжній вертикальній площині (Фіг.1). Після торкання поверхні 12 Землі гнучкою оболонкою 4 парашутну систему 5 відстрілюють, а ступінь розвертається до повного суміщення опорної поверхні 10 з поверхнею 12 Землі (на Фіг.1 напрямок розвороту зображено стрілкою). При цьому, за рахунок того, що кут встановлення а опорної поверхні 10 у сумі з кутом стійкості s складає менше 90°, ступінь опиниться у нестійкому положенні (проекція центра-мас 11 опиниться за межами опорної поверхні 10) і завалюється на поворотні опори 6. При цьому, за рахунок того, що тиск настроювання дренажного клапана 9 секції 8, розташованій з боку поворотних опор 6, мінімальний, з неї вийде найбільша у порівнянні з іншими секціями кількість газу. Відповідно із зростанням тиску настроювання дренажних клапанів 9 до максимального у діаметрально протилежній секції 8, зменшується кількість газу, що вийшов з них. Таким чином, наявність дренажних клапанів 9 сприяє зменшенню кута a. Таким чином, запропонований ступінь багаторазового використання, який має просту і надійну конструкцію, дозволяє підвищити безпеку його посадки. 5 Комп’ютерна в ерстка А. Рябко 25403 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
