Елемент насадки масообмінного апарата

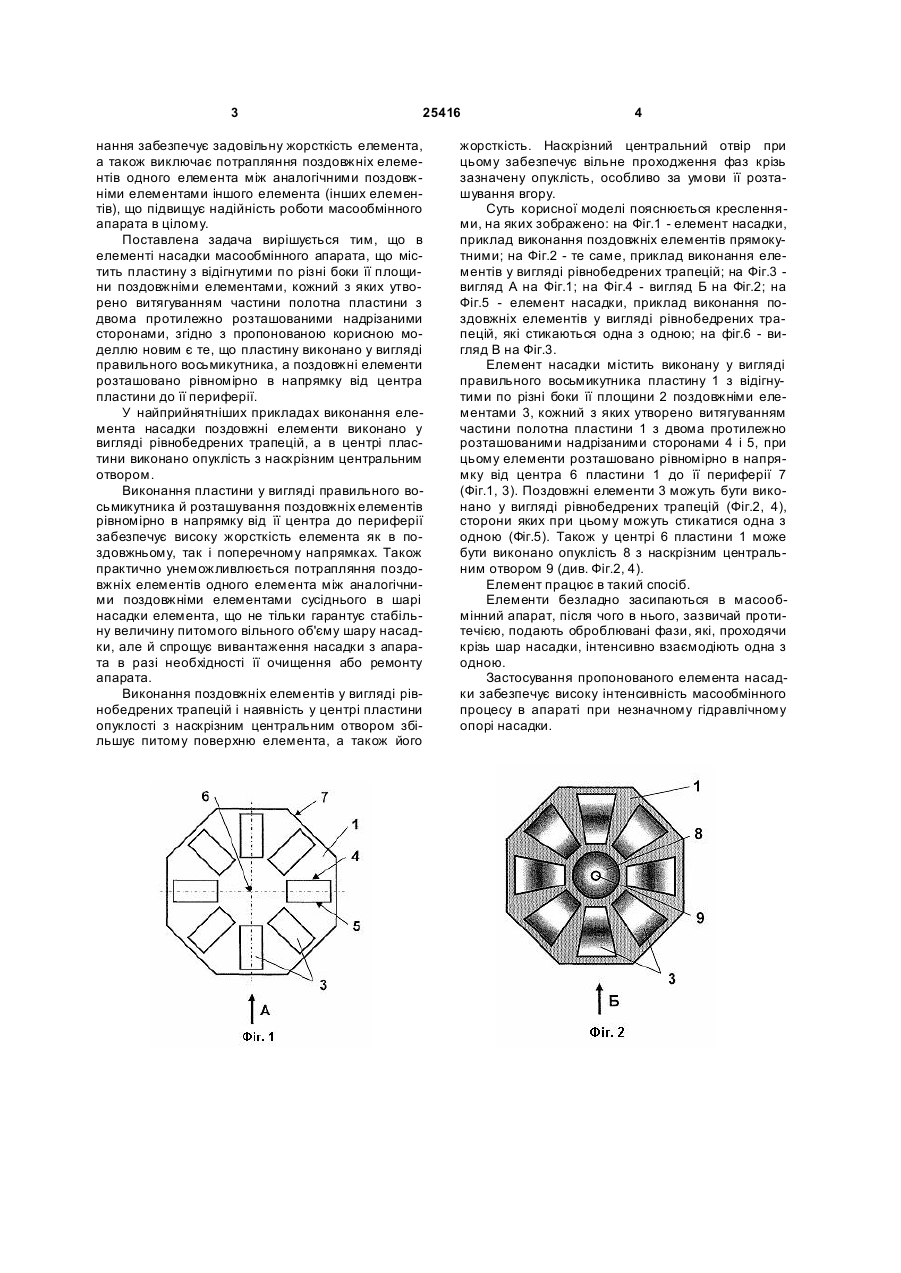

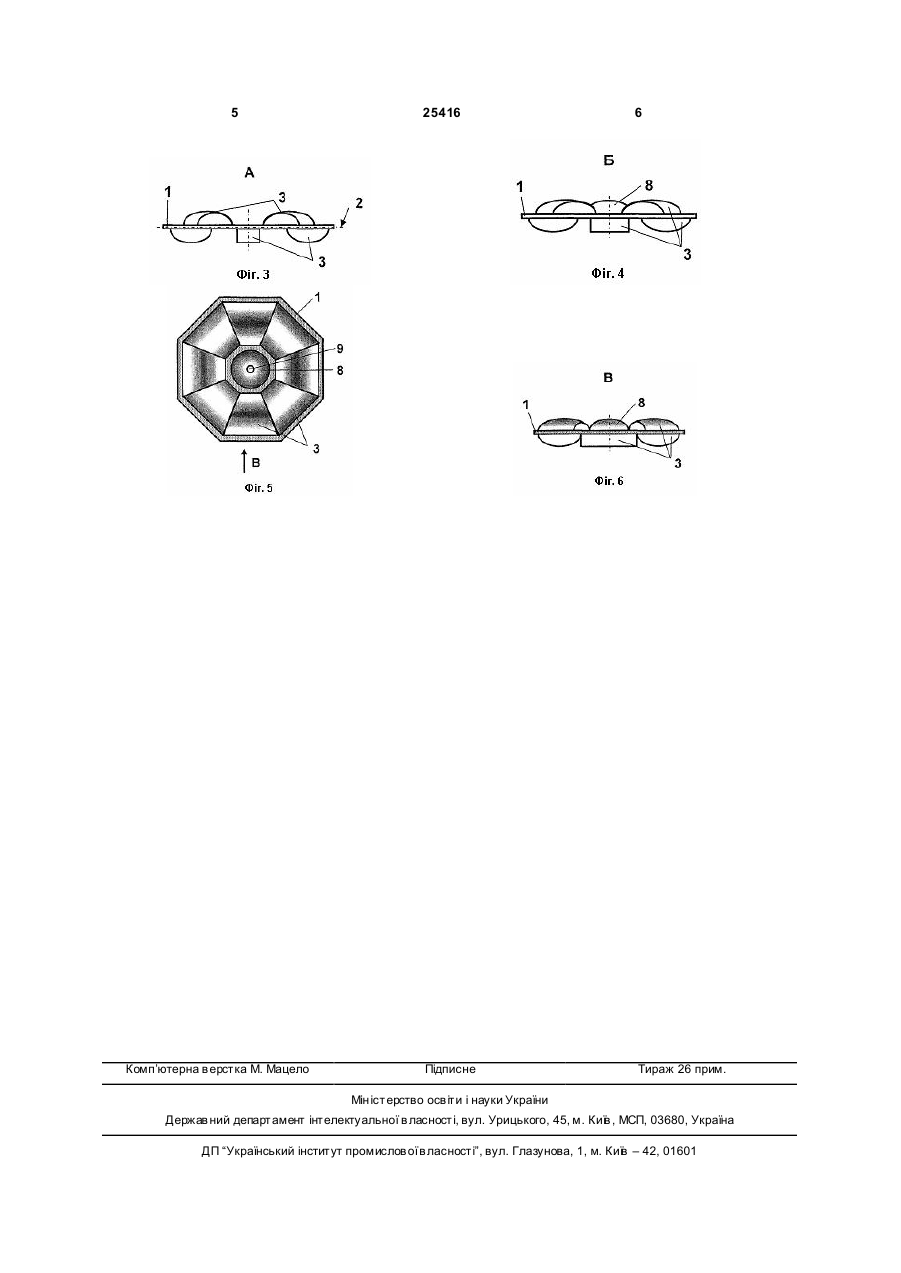

1. Елемент насадки масообмінного апарата, що містить пластину з відігнутими по різні боки її площини поздовжніми елементами, кожний з яких утворено витягуванням частини полотна пластини 3 25416 нання забезпечує задовільну жорсткість елемента, а також виключає потрапляння поздовжніх елементів одного елемента між аналогічними поздовжніми елементами іншого елемента (інших елементів), що підвищує надійність роботи масообмінного апарата в цілому. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить пластину з відігнутими по різні боки її площини поздовжніми елементами, кожний з яких утворено витягуванням частини полотна пластини з двома протилежно розташованими надрізаними сторонами, згідно з пропонованою корисною моделлю новим є те, що пластину виконано у вигляді правильного восьмикутника, а поздовжні елементи розташовано рівномірно в напрямку від центра пластини до її периферії. У найприйнятніших прикладах виконання елемента насадки поздовжні елементи виконано у вигляді рівнобедрених трапецій, а в центрі пластини виконано опуклість з наскрізним центральним отвором. Виконання пластини у вигляді правильного восьмикутника й розташування поздовжніх елементів рівномірно в напрямку від її центра до периферії забезпечує високу жорсткість елемента як в поздовжньому, так і поперечному напрямках. Також практично унеможливлюється потрапляння поздовжніх елементів одного елемента між аналогічними поздовжніми елементами сусіднього в шарі насадки елемента, що не тільки гарантує стабільну величину питомого вільного об'єму шару насадки, але й спрощує вивантаження насадки з апарата в разі необхідності її очищення або ремонту апарата. Виконання поздовжніх елементів у вигляді рівнобедрених трапецій і наявність у центрі пластини опуклості з наскрізним центральним отвором збільшує питому поверхню елемента, а також його 4 жорсткість. Наскрізний центральний отвір при цьому забезпечує вільне проходження фаз крізь зазначену опуклість, особливо за умови її розташування вгору. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - елемент насадки, приклад виконання поздовжніх елементів прямокутними; на Фіг.2 - те саме, приклад виконання елементів у вигляді рівнобедрених трапецій; на Фіг.3 вигляд А на Фіг.1; на Фіг.4 - вигляд Б на Фіг.2; на Фіг.5 - елемент насадки, приклад виконання поздовжніх елементів у вигляді рівнобедрених трапецій, які стикаються одна з одною; на фіг.6 - вигляд В на Фіг.3. Елемент насадки містить виконану у вигляді правильного восьмикутника пластину 1 з відігнутими по різні боки її площини 2 поздовжніми елементами 3, кожний з яких утворено витягуванням частини полотна пластини 1 з двома протилежно розташованими надрізаними сторонами 4 і 5, при цьому елементи розташовано рівномірно в напрямку від центра 6 пластини 1 до її периферії 7 (Фіг.1, 3). Поздовжні елементи 3 можуть бути виконано у вигляді рівнобедрених трапецій (Фіг.2, 4), сторони яких при цьому можуть стикатися одна з одною (Фіг.5). Також у центрі 6 пластини 1 може бути виконано опуклість 8 з наскрізним центральним отвором 9 (див. Фіг.2, 4). Елемент працює в такий спосіб. Елементи безладно засипаються в масообмінний апарат, після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує високу інтенсивність масообмінного процесу в апараті при незначному гідравлічному опорі насадки. 5 Комп’ютерна в ерстка М. Мацело 25416 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
