Елемент насадки масообмінного апарата
Номер патенту: 25414
Опубліковано: 10.08.2007
Автори: Мельник Юлія Володимирівна, Макарчук Наталія Анатоліївна, Мікульонок Ігор Олегович
Формула / Реферат
1. Елемент насадки масообмінного апарата, що містить замкнену тонкостінну оболонку у вигляді тетраедра, на гранях якого виконано численні отвори, який відрізняється тим, що на гранях тетраедра додатково виконано щонайменше одну прорізь з утворенням пелюстки, відігнутої всередину оболонки.
2. Елемент за п. 1, який відрізняється тим, що прорізь виконано в центрі грані тетраедра, при цьому пелюстка має форму рівностороннього трикутника.
Текст

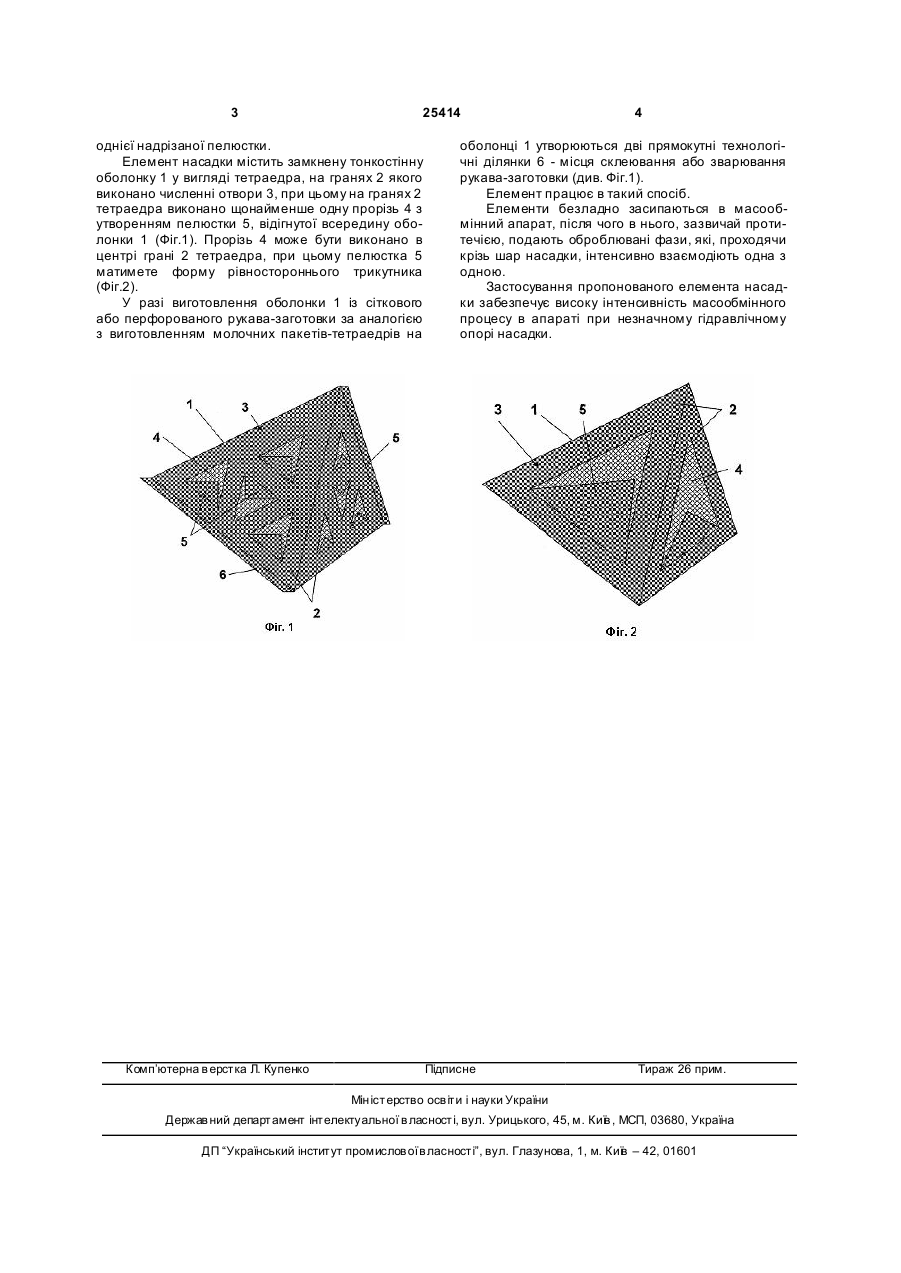

1. Елемент насадки масообмінного апарата, що містить замкнену тонкостінну оболонку у ви 3 25414 однієї надрізаної пелюстки. Елемент насадки містить замкнену тонкостінну оболонку 1 у вигляді тетраедра, на гранях 2 якого виконано численні отвори 3, при цьому на гранях 2 тетраедра виконано щонайменше одну прорізь 4 з утворенням пелюстки 5, відігнутої всередину оболонки 1 (Фіг.1). Прорізь 4 може бути виконано в центрі грані 2 тетраедра, при цьому пелюстка 5 матимете форму рівностороннього трикутника (Фіг.2). У разі виготовлення оболонки 1 із сіткового або перфорованого рукава-заготовки за аналогією з виготовленням молочних пакетів-тетраедрів на Комп’ютерна в ерстка Л. Купенко 4 оболонці 1 утворюються дві прямокутні технологічні ділянки 6 - місця склеювання або зварювання рукава-заготовки (див. Фіг.1). Елемент працює в такий спосіб. Елементи безладно засипаються в масообмінний апарат, після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує високу інтенсивність масообмінного процесу в апараті при незначному гідравлічному опорі насадки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElement of cap of mass-exchange apparatus
Автори англійськоюMakarchuk Natalia Anatoliivna, Melnyk Yuli Volodymyrivna, Mikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюЭлемент насадки массообменного аппарата
Автори російськоюМакарчук Наталья Анатольевна, Мельник Юлия Владимировна, Возная Анна Сергеевна, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01J 19/30
Мітки: масообмінного, елемент, насадки, апарата
