Установка для культивування мікроорганізмів

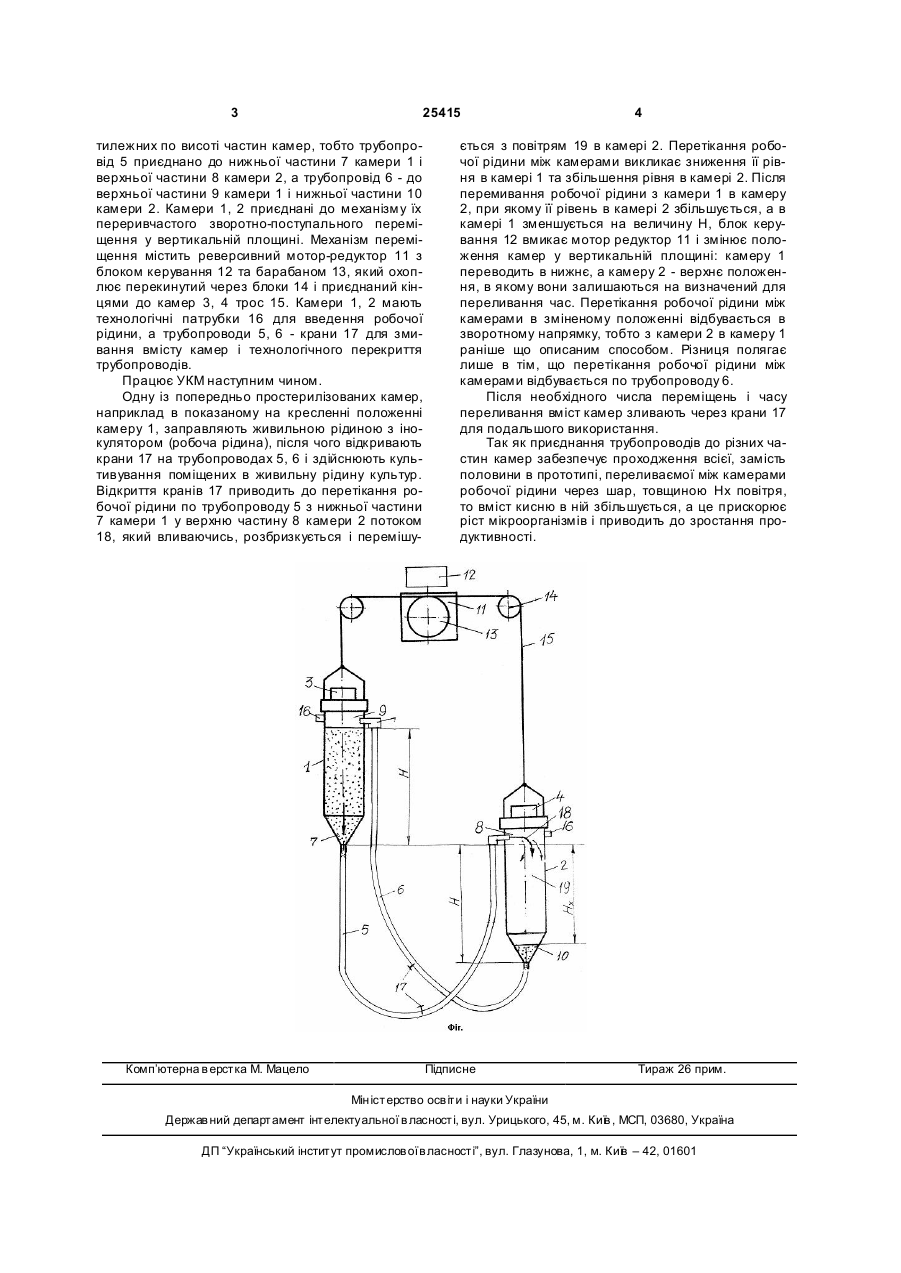

Установка для культивування мікроорганізмів, що містить з'єднані між собою двома гнучкими 3 25415 тилежних по висоті частин камер, тобто трубопровід 5 приєднано до нижньої частини 7 камери 1 і верхньої частини 8 камери 2, а трубопровід 6 - до верхньої частини 9 камери 1 і нижньої частини 10 камери 2. Камери 1, 2 приєднані до механізму їх переривчастого зворотно-поступального переміщення у вертикальній площині. Механізм переміщення містить реверсивний мотор-редуктор 11 з блоком керування 12 та барабаном 13, який охоплює перекинутий через блоки 14 і приєднаний кінцями до камер 3, 4 трос 15. Камери 1, 2 мають технологічні патрубки 16 для введення робочої рідини, а трубопроводи 5, 6 - крани 17 для змивання вмісту камер і технологічного перекриття трубопроводів. Працює УКМ наступним чином. Одну із попередньо простерилізованих камер, наприклад в показаному на кресленні положенні камеру 1, заправляють живильною рідиною з інокулятором (робоча рідина), після чого відкривають крани 17 на трубопроводах 5, 6 і здійснюють культивування поміщених в живильну рідину культур. Відкриття кранів 17 приводить до перетікання робочої рідини по трубопроводу 5 з нижньої частини 7 камери 1 у верхню частину 8 камери 2 потоком 18, який вливаючись, розбризкується і перемішу Комп’ютерна в ерстка М. Мацело 4 ється з повітрям 19 в камері 2. Перетікання робочої рідини між камерами викликає зниження її рівня в камері 1 та збільшення рівня в камері 2. Після перемивання робочої рідини з камери 1 в камеру 2, при якому її рівень в камері 2 збільшується, а в камері 1 зменшується на величину Н, блок керування 12 вмикає мотор редуктор 11 і змінює положення камер у вертикальній площині: камеру 1 переводить в нижнє, а камеру 2 - верхнє положення, в якому вони залишаються на визначений для переливання час. Перетікання робочої рідини між камерами в зміненому положенні відбувається в зворотному напрямку, тобто з камери 2 в камеру 1 раніше що описаним способом. Різниця полягає лише в тім, що перетікання робочої рідини між камерами відбувається по трубопроводу 6. Після необхідного числа переміщень і часу переливання вміст камер зливають через крани 17 для подальшого використання. Так як приєднання трубопроводів до різних частин камер забезпечує проходження всієї, замість половини в прототипі, переливаємої між камерами робочої рідини через шар, товщиною Нх повітря, то вміст кисню в ній збільшується, а це прискорює ріст мікроорганізмів і приводить до зростання продуктивності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
