Термічний прес

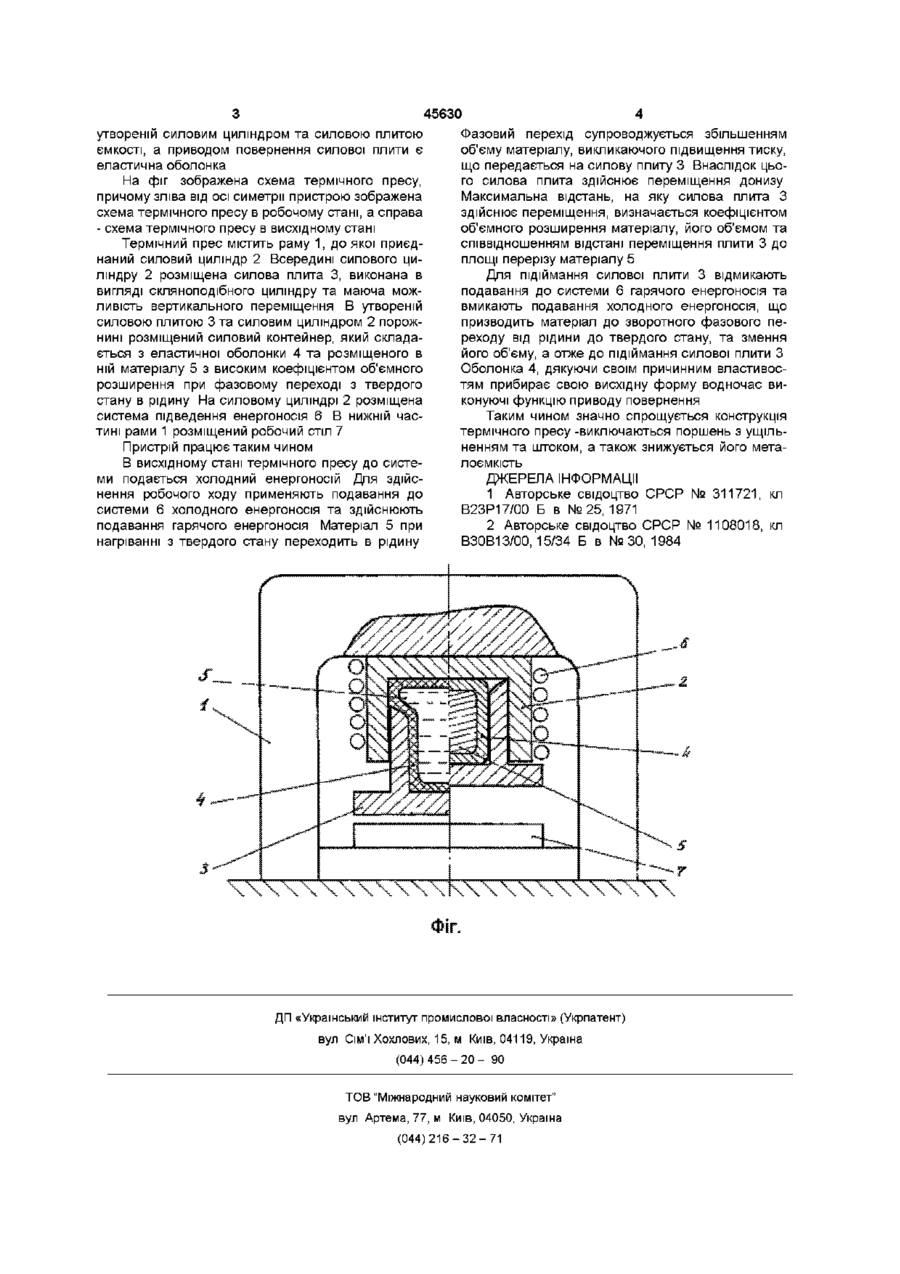

Термічний прес, який включає силову раму, силовий контейнер, що навперемінно нагрівається і охолоджується, систему подавання енегроносія, який відрізняється тим, що силовий контейнер складається з еластичної оболонки, з попередньо поміщеним до неї матеріалом з високим коефіцієнтом об'ємного розширення при фазовому переході з твердого стану в рідину, силова плита виконана в вигляді склянкоподібного циліндру, встановленого до силового циліндру з можливістю повздовжнього переміщення вньому силовий контейнер розміщений в утвореній силовим циліндром та силовою плитою порожнині, а приводом повернення силової плити є еластична оболонка Винахід стосується ковальсько-пресового обладнання, а саме конструкцій спеціалізованих пресів, робоче зусилля яких забезпечується шляхом розширення та стиснення навперемінно нагріваємих та охолоджуваних елементів Відомий термічний прес, що містить верхню та нижню поперечини, з'єднані між собою силовим елементом, виконаним в вигляді порожнинистої бегетошерової колони, в середині якої розташований шток, один кінець якого пов'язаний з верхньою поперечиною, а на другому КІНЦІ закріплений інструмент, при цьому колону і шток навперемінно нагрівають та охолоджують шляхом подавання енергоносія до міжшарових проміжків [1] Головними недоліками цього пресу є - складність конструктивного оформлення силових елементів, - обмежена сфера використання - лише для короткоходових операцій, оскільки в цьому рішенні використовуються фізичні властивості металу, його здатність змінювати розміри під дією температури, - великі енергетичні витрати на нагрівання силових елементів, - значна металоємкість пристрою Найбільш близьким за технічною суттю до об'єкту, який заявляється, є прес, що містить кожух з системою підведення нагріваючого та охолоджуючого середовища, на якім розміщений циліндр з поршнем і станиною, а до циліндру знизу приєд нана плита з посудинами, заповненими робочою речовиною, відкритими в напрямку підпоршневої порожнини та закритими знизу, при цьому посудини розміщені в кожусі, заповненому нагріваючим та охолоджуючим середовищем На поршні розміщений повзун з закріпленим на HIM нижнім пуансоном, який частково входить до матриці, а на станині розміщена гвинтова підпора з датчиком зусилля та верхнім пуансоном, який також частково входить до матриці Окрім цього, повзун за допомогою зубчатого передовача кінематично пов'язаний з електроприводом [2] Головними недоліками вказаного пресує - складність конструктивного оформлення, - значна металоємність пристрою В основу термічного пресу покладена задача шляхом зміни конструкції забезпечити спрощення його конструкції та зниження металоємкості Поставлена задача досягається тим, що в термічнім пресі, який містить силову раму, навперемінно нагріваємий та охолоджуваний силовий контейнер, систему подавання енергоносія, новим є те, що силовий контейнер складається з еластичної оболонки з попередньо розташованим в ній матеріалом з високим коефіцієнтом об'ємного розширення при фазовому переході з твердого стану в рідину, силова плита виконана в формі скляноподібного циліндру, розміщеного в силовому циліндрі з можливістю повздовжнього переміщення в HIM, силовий контейнер розміщений в о со (О ю 45630 Фазовий перехід супроводжується збільшенням утвореній силовим циліндром та силовою плитою об'єму матеріалу, викликаючого підвищення тиску, ємкості, а приводом повернення силової плити є що передається на силову плиту 3 Внаслідок цьоеластична оболонка го силова плита здійснює переміщення донизу На фіг зображена схема термічного пресу, Максимальна відстань, на яку силова плита З причому зліва від осі симетрії пристрою зображена здійснює переміщення, визначається коефіцієнтом схема термічного пресу в робочому стані, а справа об'ємного розширення матеріалу, його об'ємом та - схема термічного пресу в висхідному стані співвідношенням відстані переміщення плити 3 до Термічний прес містить раму 1, до якої приєдплощі перерізу матеріалу 5 наний силовий циліндр 2 Всередині силового циліндру 2 розміщена силова плита 3, виконана в Для підіймання силової плити 3 відмикають вигляді скляноподібного циліндру та маюча можподавання до системи 6 гарячого енергоносія та ливість вертикального переміщення В утвореній вмикають подавання холодного енергоносія, що силовою плитою 3 та силовим циліндром 2 порожпризводить матеріал до зворотного фазового пенині розміщений силовий контейнер, який складареходу від рідини до твердого стану, та змення ється з еластичної оболонки 4 та розміщеного в його об'єму, а отже до підіймання силової плити З ній матеріалу 5 з високим коефіцієнтом об'ємного Оболонка 4, дякуючи своїм причинним властивосрозширення при фазовому переході з твердого тям прибирає свою висхідну форму водночас вистану в рідину На силовому циліндрі 2 розміщена конуючі функцію приводу повернення система підведення енергоносія 6 В нижній часТаким чином значно спрощується конструкція тині рами 1 розміщений робочий стіл 7 термічного пресу -виключаються поршень з ущільненням та штоком, а також знижується його метаПристрій працює таким чином лоємкість В висхідному стані термічного пресу до системи подається холодний енергоносій Для здійсДЖЕРЕЛА ІНФОРМАЦІЇ нення робочого ходу применяють подавання до 1 Авторське свідоцтво СРСР № 311721, кл системи 6 холодного енергоносія та здійснюють В23Р17/00 Б в №25, 1971 подавання гарячого енергоносія Матеріал 5 при 2 Авторське свідоцтво СРСР № 1108018, кл нагріванні з твердого стану переходить в рідину В30В13/00, 15/34 Б в №30,1984 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
