Електронний касовий апарат

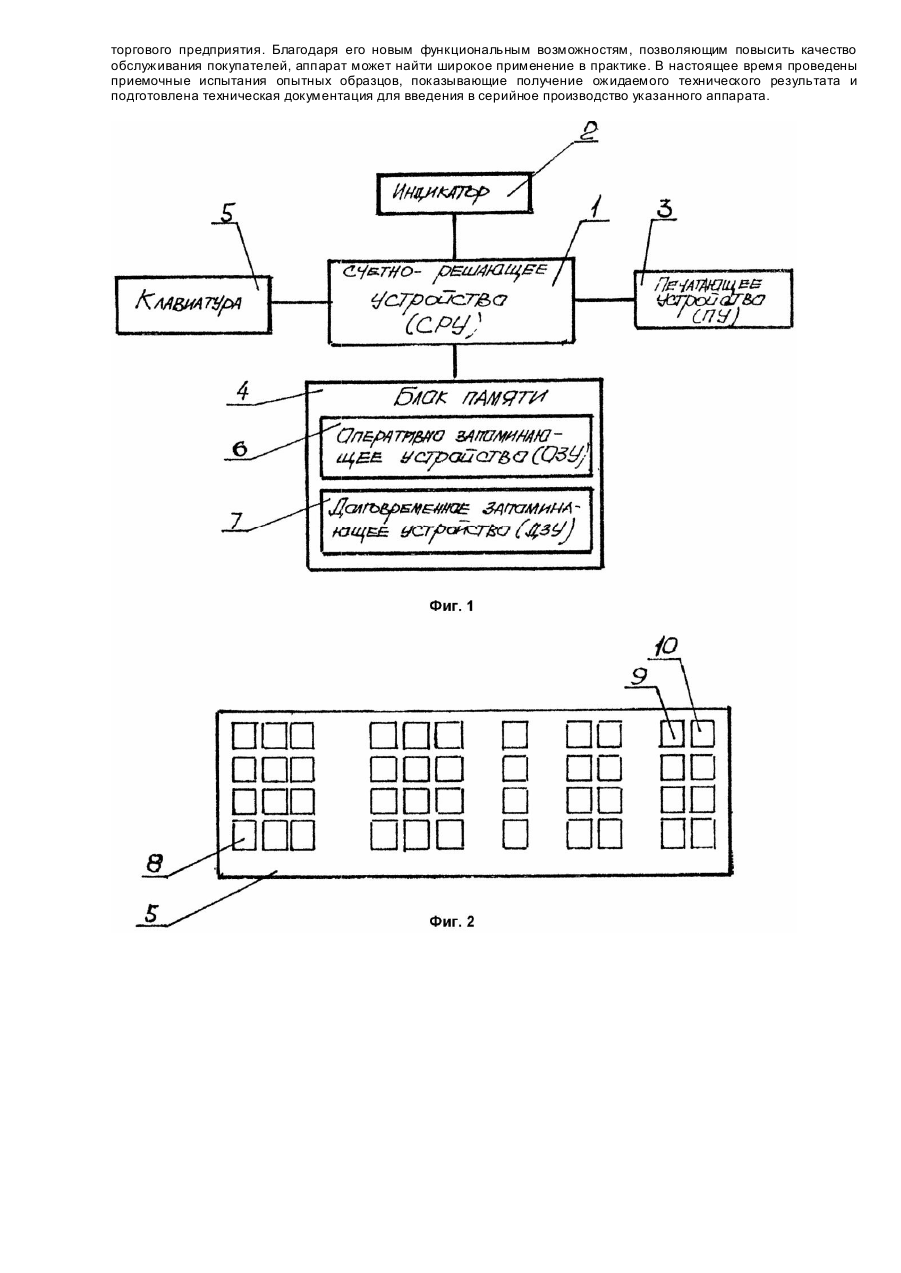

Изобретение относится к области автоматики и вычислительной техники и может использоваться в системе регистрации и обработки данных о продаваемых товарах и оказываемых услугах. Наиболее близким техническим решением, выбранным в качестве прототипа, является электронный кассовый аппарат, содержащий счетно-решающее устройство (СРУ), соединенное с индикатором, печатающим устройством (ПУ), блоком памяти и клавиатурой. Блок памяти имеет оперативное запоминающее устройство (ОЗУ) для хранения данных о стоимости покупок и временное запоминающее устройство (ВЗУ) для временного хранения данных о стоимости покупок. Клавиатура имеет клавишу "Кредит" для сохранения данных и стоимости текущей покупки и клавишу "Оплата" для печати квитанции о стоимости покупки неоплаченной покупателем. При оплате покупателем покупки сразу СРУ рассчитывает сумму необходимую для оплаты, выводит ее на индикатор, ПУ печатает квитанцию с указанием этой суммы. При оформлении покупателем покупки в кредит, СРУ формирует данные о стоимости покупки в ОЗУ, затем при нажатии клавиши "Кредит" СРУ передает эти данные с ОЗУ в ВЗУ. ВЗУ может хранить данные о стоимости только одной неоплаченной покупки. В случае оплаты покупателем покупки в кредит, нажимается клавиша "Оплата", при этом на индикатор выводится сумма необходимая к оплате и на ПУ печатается квитанция об оплате покупки. При этом покупка должна быть оплачена полностью (Заявка Японии №2 - 288999. кл. G07G1/12, 90.11.28). Недостатками известного электронного кассового аппарата, являются узкие функциональные возможности, в связи с тем, что ВЗУ позволяет хранить данные о стоимости только одной неоплаченной покупки в кредит, а в случае ее оплаты покупателем нажимается клавиша "Оплата" и выдается квитанция об оплате только этой одной покупки. Кроме того, отсутствует возможность хранения информации и текущей задолженности множества покупателей при продаже в кредит и нет доступа к указанной информации, в связи с тем, что ВЗУ может хранить данные о стоимости только одной неоплаченной покупки одним покупателем, которая должна быть оплачена полностью через какой-то период времени при работе ВЗУ и соответственно доступ к информации о стоимости покупки в кредит можно узнать только при нажатии клавиши "Оплата", которая выдает квитанцию об оплате только этой одной покупки. Причиной, препятствующей получению технического результата заявляемого изобретения прототипом, является то, что оперативное запоминающее устройство (ОЗУ) и временное запоминающее устройство (ВЗУ) для временного хранения данных о стоимости неоплаченных покупок не позволяет получить технический результат заявляемого изобретения, в связи с тем, что ОЗУ сохраняет данные только о регистрируемой в данный момент покупке и при начале регистрации следующей покупки все данные о предыдущей покупке теряются, а ВЗУ, предназначенное для хранения данных о стоимости только одной неоплаченной покупки одним покупателем не позволяет регистрировать следующую покупку до погашения задолженности по предыдущей. Задачей изобретения является усовершенствование электронного кассового аппарата, в котором путем обеспечения постоянной сохранности информации о продажах в кредит достигают расширения функциональных возможностей аппарата, надежного хранения информации о текущей задолженности каждого покупателя при продажах в кредит и оперативного доступа к указанной информации и за счет этого улучшается качество обслуживания покупателей и снижается вероятность ошибок. Поставленная задача решается тем, что в электронном кассовом аппарате, содержащем счетно-решающее устройство, соединенное с индикатором, печатающим устройством, блоком памяти, имеющим оперативное запоминающее устройство для хранения текущих данных о стоимости покупок, клавиатуру с клавишей "Кредит" для сохранения данных о стоимости покупки, согласно изобретению блок памяти дополнительно снабжен долговременным запоминающим устройством для хранения идентификационных данных о покупателях и текущего остатка сумм по неоплаченным ранее покупкам с учетом погашения задолженности каждого покупателя, а клавиатура - клавишей "Отчет по должникам". Существенными признаками в данном изобретении является: счетно-решающее устройство; индикатор; печатающее устройство; блок памяти; соединение между собой счетно-решающего устройства, индикатора, печатающего устройства и блока памяти; оперативное запоминающее устройство (ОЗУ) для хранения текущи х данных о стоимости покупок; снабжение блока памяти долговременным запоминающим устройством для хранения идентификационных данных о покупателях и текущего остатка сумм по неоплаченным ранее покупкам с учетом погашения задолженности каждого покупателя; размещение в блоке памяти оперативного запоминающего устройства: размещение в блоке памяти долговременного запоминающего устройства; клавиатура с клавишей "Кредит" для сохранения данных о стоимости текущей покупки для последующей оплаты; снабжение клавиатуры клавишей "Отчет по должникам". Новыми существенными признаками в данном изобретении являются: снабжение блока памяти долговременным запоминающим устройством для хранения идентификационных данных о покупателях и текущего остатка сумм по неоплаченным ранее покупкам с учетом погашения задолженности каждого покупателя; снабжение клавиатуры клавишей "Отчет по должникам". Благодаря тому, что блок памяти дополнительно снабжен долговременным запоминающим устройством для хранения идентификационных данных о покупателях и текущего остатка сумм по неоплаченным ранее покупкам с учетом погашения задолженности каждого покупателя, происходит передача данных в него о стоимости неоплаченной покупки из ОЗУ посредством клавиатуры через клавишу "Кредит" при отсрочке платежа покупателю на договорной срок, при этом СРУ запрашивает посредством индикатора идентификационные данные о покупателе, которые заносятся с клавиатуры. После этого СРУ осуществляет поиск указанных идентификационных данных в ДЗУ и при их наличии прибавляет к текущему остатку, соответствующему данному идентификационному коду, стоимость неоплаченной покупки. При отсутствии указанного кода в ДЗУ (впервые выдан кредит данному покупателю) СРУ записывает в ДЗУ этот код и стоимость неоплаченной покупки. При погашении кредита при нажатии клавиши "Кредит" СРУ запрашивает посредством индикатора идентификационный, код, который заносится с клавиатуры. СРУ выводит на индикатор сумму текущей задолженности, соответствующую введенному идентификационному коду. С помощью клавиатуры в СРУ заносится сумма, вносимая покупателем в счет погашения задолженности. СРУ вычитает из текущего оста тка внесенную сумму и записывает в ДЗУ. При этом на индикатор выводится новый остаток задолженности, а ПУ печатает квитанцию, в которой отражены: идентификационные данные покупателя, задолженность до погашения кредита, сумма внесенная в качестве погашения кредита и новый текущий остаток по задолженности. Это позволяет расширить функциональные возможности аппарата и обеспечить хранение информации о текущей задолженности каждого покупателя при продаже в кредит и оперативный доступ к указанной информации и за счет этого улучшить качество обслуживания покупателей и снизить вероятность ошибок при расчетах. Благодаря тому, что клавиатура электронного кассового аппарата снабжена клавишей "Отчет по должникам" происходит выдача отчета по всем должникам. Для этого нажимается клавиша "Отчет по должникам" и ПУ печатает отчет, в котором указывается идентификационные данные всех должников и текущие остатки по каждому из них. Это способствует расширению функциональных возможностей аппарата и обеспечению надежного хранения информации о текущей задолженности каждого покупателя при продаже в кредит и оперативного доступа к указанной информации, за счет чего улучшается качество обслуживания покупателей и снижается вероятность ошибок при расчетах. Благодаря совокупности перечисленных выше известных и новых существенных признаков стало возможным вести оперативный контроль текущей задолженности покупателей, что позволяет более широко использовать в практике продажи в кредит, что в свою очередь, позволяет улучши ть качество обслуживания покупателей, и тем самым обеспечивается получение технического результата заявляемого изобретения во всех случаях его применения. Сущность изобретения поясняется чертежами, где на фиг.1 схематически изображен общий вид электронного кассового аппарата; на фиг.2 - клавиатура электронного кассового аппарата. Электронный кассовый аппарат содержит счетно-решающее устройство (СРУ) 1, соединенное с индикатором 2, печатающим устройством (ПУ) 3, блоком памяти 4 и клавиатурой 5. Блок памяти 4 имеет оперативное запоминающее устройство (ОЗУ) 6 для хранения текущих данных о стоимости покупок и долговременное запоминающее устройство (ДЗУ) 7 для хранения идентификационных кодов (ПК) покупателей и текущего остатка сумм по неоплаченным ранее покупкам с учетом погашения задолженности каждого покупателя. Клавиатура 5 имеет 44 клавиши 8, в том числе клавишу "Кредит" 9 для сохранения данных о стоимости покупки и клавишу "Отчет по должникам" 10 для получения отчета по должникам. Электронный кассовый аппарат работает следующим образом. Посредством клавиш 8 на клавиатуре 5 оператор вводит данные о проводимых операциях оплаты покупок и услуг в СРУ 1. СРУ 1 обрабатывает эти данные и формирует результаты необходимые для расчета с покупателем в ОЗУ 6, при этом на индикатор 2 выводятся запросы к оператору, отображаются результаты расчетов и конечная сумма необходимая к оплате, и печатает эти результаты на ПУ 3. При оплате покупки покупателем сразу, оператор принимает оплату и выдает покупателю квитанцию, отпечатанную на ПУ 3, при этом на индикаторе 2 отображается конечная сумма необходимая к оплате. А если покупатель оформляет покупку в кредит впервые, оператор присваивает ему ИК с его библиографическими данными. Этот код закрепляется за данным покупателем и позволяет в дальнейшем вести уче т задолженности по покупкам этого покупателя. Оператор вводит в СРУ 1, посредством клавиш 8 клавиатуры 5, данные о совершаемой покупке, СРУ 1 обрабатывает эти данные и формирует в ОЗУ 6 результаты необходимые для расчета с покупателем, индикатор 2 отображает конечную сумму, необходимую к оплате покупателем. Оператор нажимает клавишу "Кредит" 9 для сохранения данных о стоимости покупки, СРУ 1 запрашивает, посредством индикатора 2, идентификационный код, оператор вводит этот код посредством клавиш 8 клавиатуры 5 в СРУ 1. СРУ 1 заносит в ДЗУ 7 полученный ИК и данные по задолженности данного покупателя, которые необходимы для дальнейших операций расчета с этим покупателем. ИК и эти данные хранятся в ДЗУ 7, таким образом, что СРУ 1, имея ИК, при необходимости может извлечь из ДЗУ 7 эти данные. ДЗУ 7 может хранить эти данные о множестве покупателей сколь угодно длительное время. При этом на индикатор 2 выводится задолженность покупателя по кредиту, а ПУ 3 печатает квитанцию, в которой отражены идентификационные данные покупателя и задолженность покупателя. При оформлении последующей покупки в кредит тем же покупателем, оператор вводит данные об этой покупке посредством клавиши 8 клавиатуры 5 в СРУ 1, затем нажимает клавишу "Кредит" 9 для сохранения данных о стоимости текущей покупки. И кроме того в СРУ 1 оператор вводит имеющийся ранее ИК. При этом СРУ 1 извлекает из ДЗУ 7 данные по задолженности т.е. текущий остаток сумм по неоплаченным ранее покупкам с учетом погашения этим покупателем, соответствующие данному ИК. СРУ 1 прибавляет к сумме этой задолженности сумму по текущей покупке и полученный результат заносит в ДЗУ 7 на место предыдущей суммы. При этом на индикатор выводится новый остаток задолженности, а ПУ 3 печатает квитанцию, в которой отражены: идентификационные данные покупателя, задолженность до совершения данной покупки, сумма задолженности по данной покупке и новый текущий остаток по задолженности. Когда покупатель желает оплатить задолженность, накопленную в результате предыдущих покупок, оператор нажимает клавишу "Кредит" 9. При этом СРУ 1 посредством клавиш 8 клавиатуры 5 получает от оператора ИК данного покупателя, затем оператор вводит в СРУ 1 посредством клавиш 8 клавиатуры 5, сумму которая вносится покупателем в счет погашения задолженности. После этого СРУ 1 извлекает из ДЗУ 7 данные о сумме соответствующей данному ИК. СРУ 1 вычитает из текущего остатка внесенную сумму. При этом, если задолженность погашена полностью, информация о должнике удаляется из ДЗУ 7, а в противном случае в ДЗУ 7 заносится новый остаток задолженности. При этом на индикатор 2 выводится новый остаток задолженности, а ПУ 3 печатает квитанцию, в которой отражены: идентификационные данные покупателя, задолженность до погашения кредита, сумма внесенная в качестве погашения кредита и новый текущий остаток по задолженности. При необходимости получить информацию о всех должниках нужно нажать клавишу "Отче т по должникам". При этом СРУ 1 извлекает из ДЗУ 7 данные о всех должниках и печатает их на ПУ 3. Применение предлагаемого изобретения позволит расширить функциональные возможности аппарата и обеспечить надежное хранение информации о текущей задолженности каждого покупателя при продажах в кредит и оперативный доступ к указанной информации и за счет этого улучшается качество обслуживания покупателей и снижается вероятность ошибок при расчетах, в связи с дополнительным снабжением блока памяти долговременным запоминающим устройством и клавиатуры клавишей "Отчет по должникам". При снабжении аппарата этими узлами обеспечивается постоянная сохранности информации о продажах в кредит. Предложенный кассовый аппарат не требует сложного конструирования. Функционально аппарат позволяет использовать его автономно, либо в составе компьютеризированной системы учета товарно-денежного обращения торгового предприятия. Благодаря его новым функциональным возможностям, позволяющим повысить качество обслуживания покупателей, аппарат может найти широкое применение в практике. В настоящее время проведены приемочные испытания опытных образцов, показывающие получение ожидаемого технического результата и подготовлена техническая документация для введения в серийное производство указанного аппарата.
