Оптично-електронний кутовимірювальний пристрій
Номер патенту: 5010
Опубліковано: 28.12.1994
Автори: Гринюк Ігор Євгеньєвич, Мещерський Валерій Юрьєвич, Пасько Ігор Матвійович, Богуненко Юрій Вікторович, Брух Георгій Андрійович
Формула / Реферат

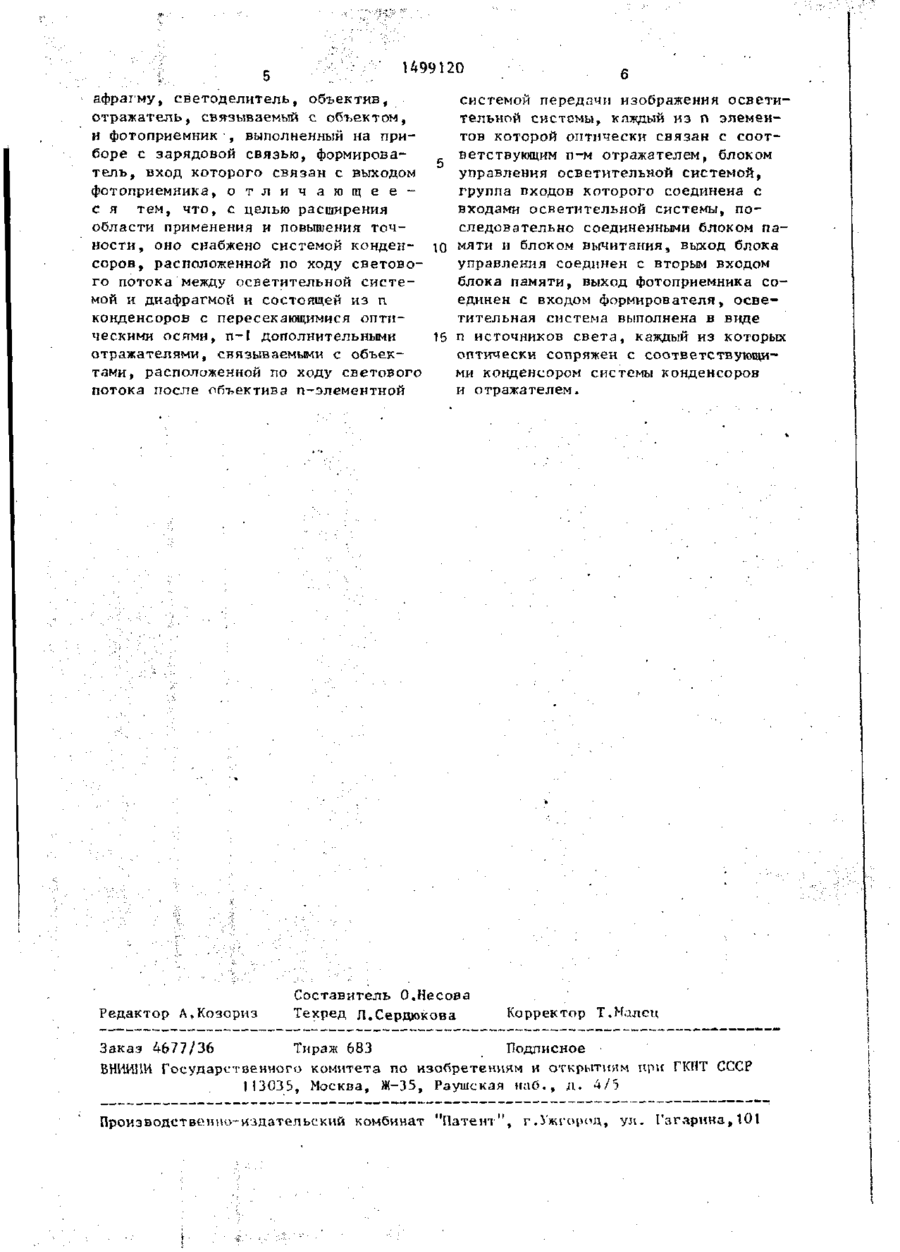

Оптико-электронное углоизмерительное устройство, содержащее оптически связанные осветительную систему, диафрагму, светоделитель, объектив, отражатель, связываемый с объектом, и фотоприемник, выполненный на приборе с зарядовой связью, формирователь, вход которого связан с выходом фотоприемника, отличающееся тем, что, с целью расширения области применения и повышения точности, оно снабжено системой конденсаторов, расположенной по ходу светового потока между осветительной системой и диафрагмой и состоящей из n конденсоров с пересекающимися оптическими осями, n-1 дополнительными отражателями, связываемыми с объектами, расположенной по ходу светового потока после объектива n-элементной системой передачи изображения осветительной системы, каждый из n элементов которой оптически связан с соответствующим n-м отражателем, блоком управления осветительной системой, группа входов которого соединена с входами осветительной системы, последовательно соединенными блоком памяти и блоком вычитания, выход блока управления соединен с вторым входом блока памяти, выход фотоприемника соединен с входом формирователя, осветительная система выполнена в виде n источников света, каждый из которых оптически сопряжен с соответствующими конденсором системы конденсоров и отражателем.
Текст

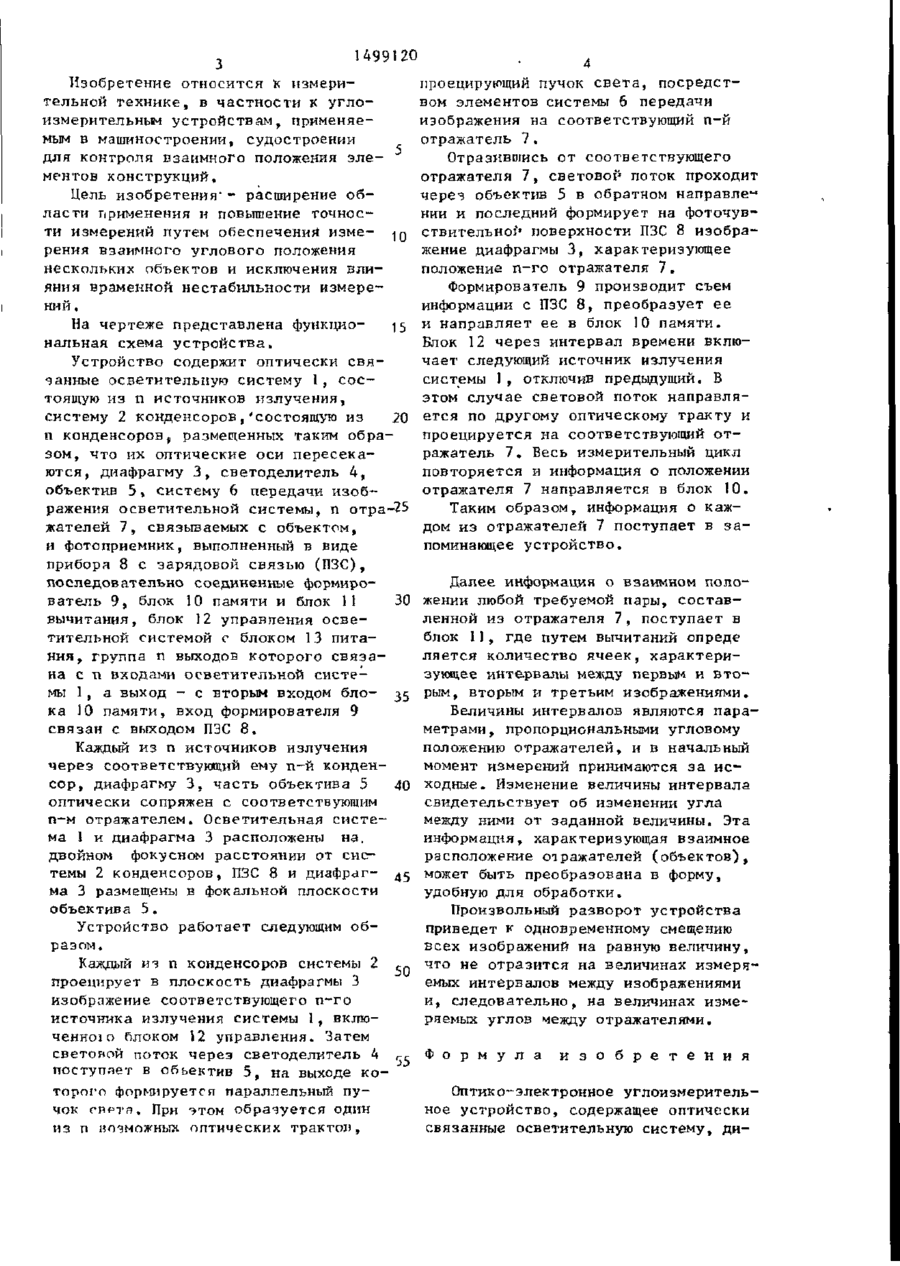

Изобретение относится к измерительной технике. Цель изобретения расширение области применения и повышения* точности измерений путем обеспечения измерения взаимного углового положения нескольких объектов и исключения, влияния временной нестабильности измерений. Конденсор системы^ 1 проецирует в плоскость диафраг мы 3, размещенной в фокальной плоскости объектива 5, изображение соответствующего источника излучения системы 1, включенноґо; блоком 12. Затем световой поток светоделителем 4, объективом 5 и системой 6 проецируется на отражатель 7, связанный с одним из объектов. Отразившись от отражателя 7, световой поток проецируется на ПЗС 8. Формирователь 9 производит съем информации с ПЗС 8, преобразует ее и передает в блок 10 памяти. Затем измерительный цикл повторяется по другому оптическому тракту, при этом снимается информация об угловом положении другого объекта. Далее информация о взаимном положении объек-" тов поступает в блок 11, где путем вычитания определяется величина отклонения угла от заданного.. 1 ил. § (Л С СО «О to 1499120 Изобретение относится к измерительной технике, в ч а с т н о с т и к у г л о измерительным у с т р о й с т в а м , п р и м е н я е мым в машиностроении, с у д о с т р о е н и и д л я к о н т р о л я в з а и м н о г о положения э л е ментов к о н с т р у к ц и й . проецирующий пучок с в е т а , п о с р е д с т вом э л е м е н т о в системы 6 п е р е д а ч и изображения на соответствующий п - й отражатель 7, Отразившись от соответствующего о т р а ж а т е л я 7 , с в е т о в о й поток проходит ч е р е з о б ъ е к т и в 5 в обратном н а п р а в л е н нии и последний формирует на ф о т о ч у в с т в и т е л ь н о й п о в е р х н о с т и ПЗС 8 и з о б р а жение диафрагмы 3 , характеризующее положение п - г о о т р а ж а т е л я 7 . Формирователь 9 п р о и з в о д и т съем информации с ПЗС 8 , п р е о б р а з у е т е е и н а п р а в л я е т е е в блок 10 п а м я т и . Блок 12 ч е р е з и н т е р в а л времени включ а е т следующий источник и з л у ч е н и я системы 1, отключив предыдущий. В этом с л у ч а е с в е т о в о й поток н а п р а в л я е т с я по другому оптическому т р а к т у и п р о е ц и р у е т с я на соответствующий о т ражатель 7 . Весь измерительный цикл п о в т о р я е т с я и информация о положении о т р а ж а т е л я 7 н а п р а в л я е т с я в блок 10, Таким о б р а з о м , информация о к а ж дом и з о т р а ж а т е л е й 7 п о с т у п а е т в з а поминающее у с т р о й с т в о . Цель и з о б р е т е н и я ' - расширение о б л а с т и применения и повышение т о ч н о с ти и з м е р е н и й путем о б е с п е ч е н и я и з м е -
