Фільтр-сепаратор

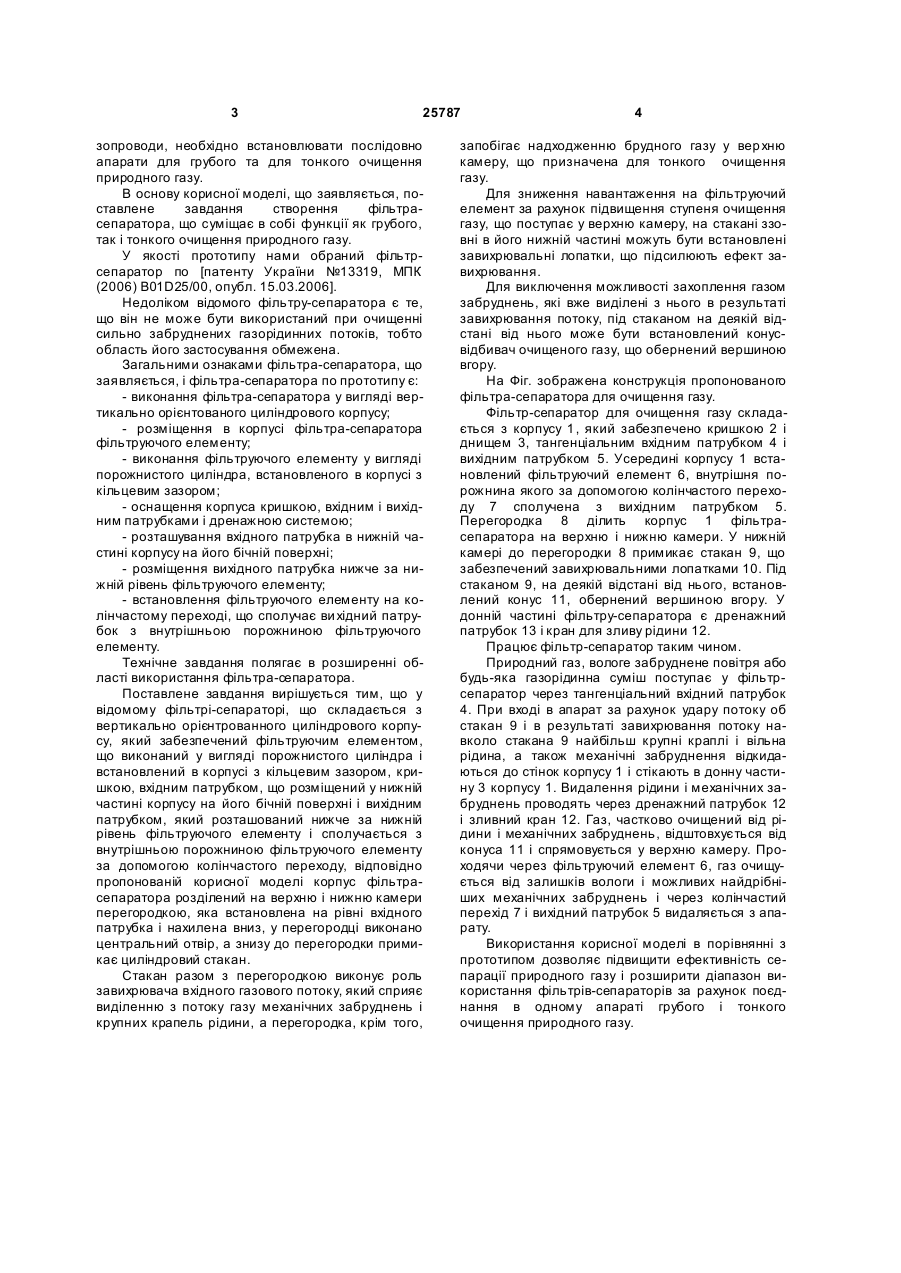

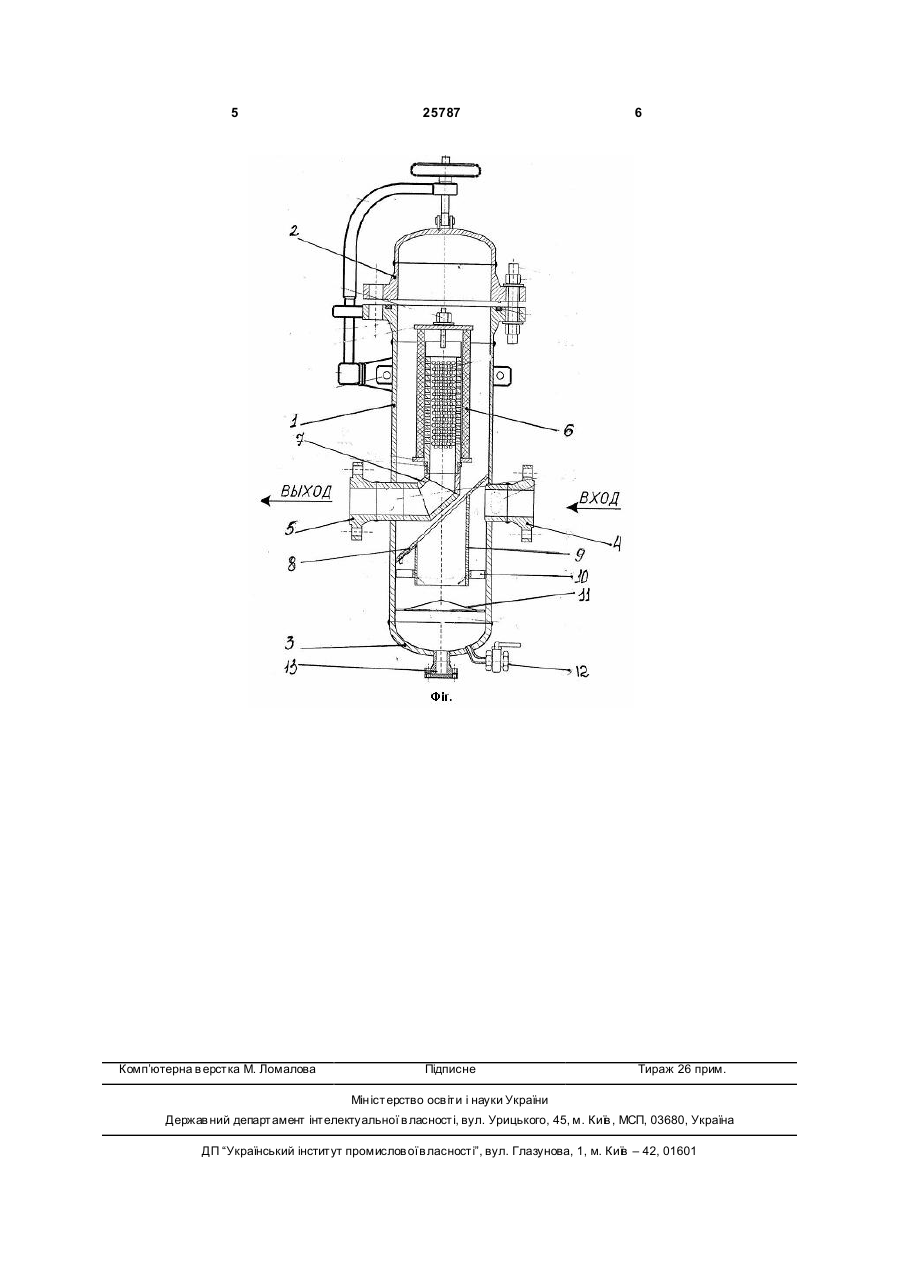

1. Фільтр-сепаратор, що складається з вертикально орієнтованого циліндрового корпусу, який оснащений фільтруючим елементом, що виконаний у вигляді порожнистого циліндра і встановлений в корпусі з кільцевим зазором, кришкою, вхідним патрубком, розміщеним в нижній частині корпусу на його бічній поверхні, і вихідним патрубком, який розташований нижче за нижній рівень 3 25787 зопроводи, необхідно встановлювати послідовно апарати для грубого та для тонкого очищення природного газу. В основу корисної моделі, що заявляється, поставлене завдання створення фільтрасепаратора, що суміщає в собі функції як грубого, так і тонкого очищення природного газу. У якості прототипу нами обраний фільтрсепаратор по [патенту України №13319, МПК (2006) В01D25/00, опубл. 15.03.2006]. Недоліком відомого фільтру-сепаратора є те, що він не може бути використаний при очищенні сильно забруднених газорідинних потоків, тобто область його застосування обмежена. Загальними ознаками фільтра-сепаратора, що заявляється, і фільтра-сепаратора по прототипу є: - виконання фільтра-сепаратора у вигляді вертикально орієнтованого циліндрового корпусу; - розміщення в корпусі фільтра-сепаратора фільтруючого елементу; - виконання фільтруючого елементу у вигляді порожнистого циліндра, встановленого в корпусі з кільцевим зазором; - оснащення корпуса кришкою, вхідним і вихідним патрубками і дренажною системою; - розташування вхідного патрубка в нижній частині корпусу на його бічній поверхні; - розміщення вихідного патрубка нижче за нижній рівень фільтруючого елементу; - встановлення фільтруючого елементу на колінчастому переході, що сполучає ви хідний патрубок з внутрішньою порожниною фільтруючого елементу. Технічне завдання полягає в розширенні області використання фільтра-сепаратора. Поставлене завдання вирішується тим, що у відомому фільтрі-сепараторі, що складається з вертикально орієнтрованного циліндрового корпусу, який забезпечений фільтруючим елементом, що виконаний у вигляді порожнистого циліндра і встановлений в корпусі з кільцевим зазором, кришкою, вхідним патрубком, що розміщений у нижній частині корпусу на його бічній поверхні і вихідним патрубком, який розташований нижче за нижній рівень фільтруючого елементу і сполучається з внутрішньою порожниною фільтруючого елементу за допомогою колінчастого переходу, відповідно пропонованій корисної моделі корпус фільтрасепаратора розділений на верхню і нижню камери перегородкою, яка встановлена на рівні вхідного патрубка і нахилена вниз, у перегородці виконано центральний отвір, а знизу до перегородки примикає циліндровий стакан. Стакан разом з перегородкою виконує роль завихрювача вхідного газового потоку, який сприяє виділенню з потоку газу механічних забруднень і крупних крапель рідини, а перегородка, крім того, 4 запобігає надходженню брудного газу у вер хню камеру, що призначена для тонкого очищення газу. Для зниження навантаження на фільтруючий елемент за рахунок підвищення ступеня очищення газу, що поступає у верхню камеру, на стакані ззовні в його нижній частині можуть бути встановлені завихрювальні лопатки, що підсилюють ефект завихрювання. Для виключення можливості захоплення газом забруднень, які вже виділені з нього в результаті завихрювання потоку, під стаканом на деякій відстані від нього може бути встановлений конусвідбивач очищеного газу, що обернений вершиною вгору. На Фіг. зображена конструкція пропонованого фільтра-сепаратора для очищення газу. Фільтр-сепаратор для очищення газу складається з корпусу 1 , який забезпечено кришкою 2 і днищем 3, тангенціальним вхідним патрубком 4 і вихідним патрубком 5. Усередині корпусу 1 встановлений фільтруючий елемент 6, внутрішня порожнина якого за допомогою колінчастого переходу 7 сполучена з вихідним патрубком 5. Перегородка 8 ділить корпус 1 фільтрасепаратора на верхню і нижню камери. У нижній камері до перегородки 8 примикає стакан 9, що забезпечений завихрювальними лопатками 10. Під стаканом 9, на деякій відстані від нього, встановлений конус 11, обернений вершиною вгору. У донній частині фільтру-сепаратора є дренажний патрубок 13 і кран для зливу рідини 12. Працює фільтр-сепаратор таким чином. Природний газ, вологе забруднене повітря або будь-яка газорідинна суміш поступає у фільтрсепаратор через тангенціальний вхідний патрубок 4. При вході в апарат за рахунок удару потоку об стакан 9 і в результаті завихрювання потоку навколо стакана 9 найбільш крупні краплі і вільна рідина, а також механічні забруднення відкидаються до стінок корпусу 1 і стікають в донну частину 3 корпусу 1. Видалення рідини і механічних забруднень проводять через дренажний патрубок 12 і зливний кран 12. Газ, частково очищений від рідини і механічних забруднень, відштовхується від конуса 11 і спрямовується у верхню камеру. Проходячи через фільтруючий елемент 6, газ очищується від залишків вологи і можливих найдрібніших механічних забруднень і через колінчастий перехід 7 і вихідний патрубок 5 видаляється з апарату. Використання корисної моделі в порівнянні з прототипом дозволяє підвищити ефективність сепарації природного газу і розширити діапазон використання фільтрів-сепараторів за рахунок поєднання в одному апараті грубого і тонкого очищення природного газу. 5 Комп’ютерна в ерстка М. Ломалова 25787 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
