Електромагнітний фільтр-сепаратор

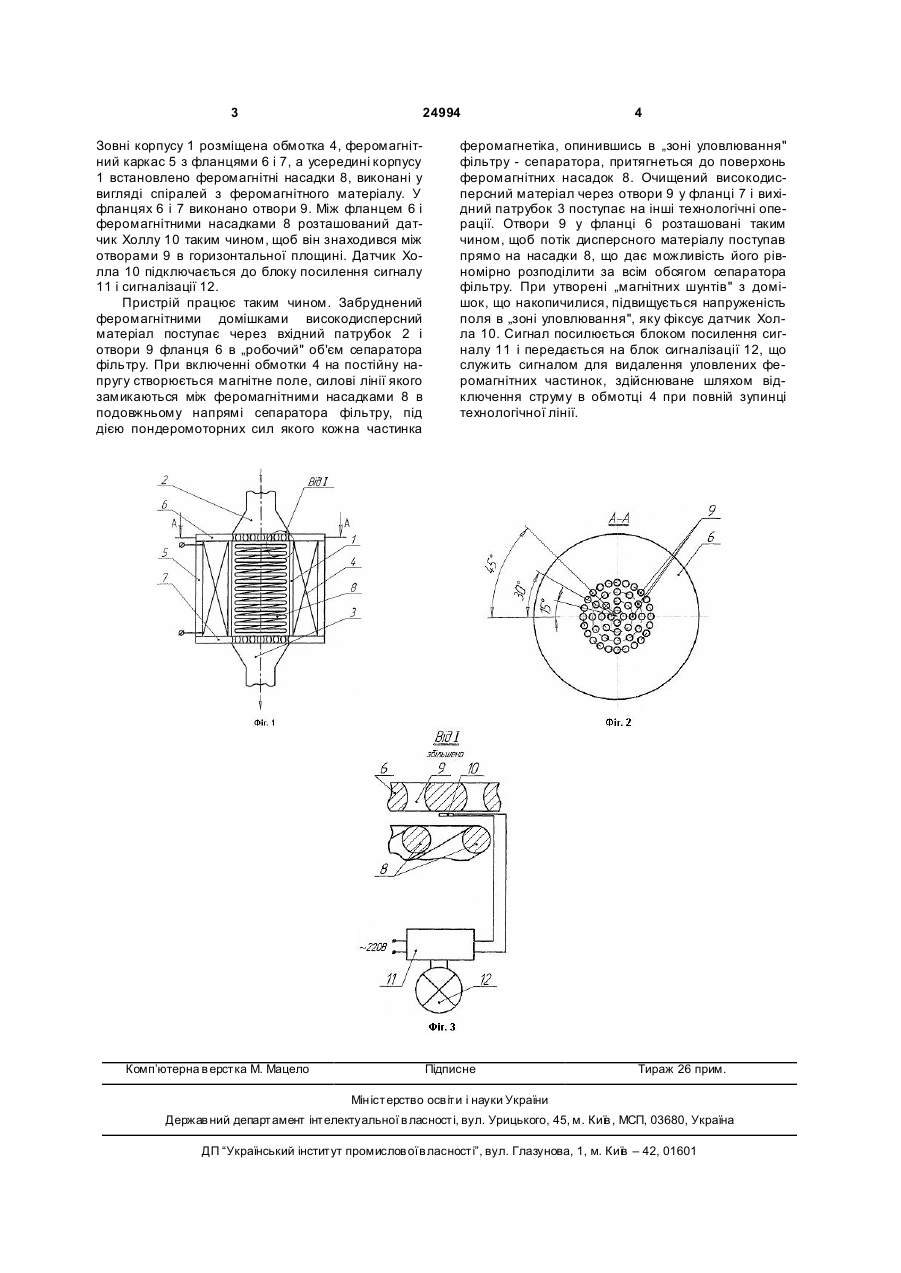

Електромагнітний фільтр-сепаратор, що містить циліндровий корпус з вхідним і вихідним патрубками, зовні якого розміщена обмотка і феромагнітний каркас, забезпечений фланцями з отворами, а всередині феромагнітні насадки, виконані у вигляді спіралей з магнітного матеріалу, який відрізняється тим, що між верхнім фланцем і феромагнітними насадками встановлений датчик Холла, який розташовано у горизонтальній площині на рівній відстані між ними. (19) (21) u200701732 (22) 19.02.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Просвірін Віктор Іванович, Кузнєцов Ілля Олегович, Богатирьов Юрій Олегович, Гулевський Вадим Борисович (73) ТАВРІЙСЬКА ДЕРЖАВН А АГРОТЕХНІЧНА АКАДЕМІЯ (ТДАТА) 3 24994 Зовні корпусу 1 розміщена обмотка 4, феромагнітний каркас 5 з фланцями 6 і 7, а усередині корпусу 1 встановлено феромагнітні насадки 8, виконані у вигляді спіралей з феромагнітного матеріалу. У фланцях 6 і 7 виконано отвори 9. Між фланцем 6 і феромагнітними насадками 8 розташований датчик Холлу 10 таким чином, щоб він знаходився між отворами 9 в горизонтальної площині. Датчик Холла 10 підключається до блоку посилення сигналу 11 і сигналізації 12. Пристрій працює таким чином. Забруднений феромагнітними домішками високодисперсний матеріал поступає через вхідний патрубок 2 і отвори 9 фланця 6 в „робочий" об'єм сепаратора фільтру. При включенні обмотки 4 на постійну напругу створюється магнітне поле, силові лінії якого замикаються між феромагнітними насадками 8 в подовжньому напрямі сепаратора фільтру, під дією пондеромоторних сил якого кожна частинка Комп’ютерна в ерстка М. Мацело 4 феромагнетіка, опинившись в „зоні уловлювання" фільтру - сепаратора, притягнеться до поверхонь феромагнітних насадок 8. Очищений високодисперсний матеріал через отвори 9 у фланці 7 і вихідний патрубок 3 поступає на інші технологічні операції. Отвори 9 у фланці 6 розташовані таким чином, щоб потік дисперсного матеріалу поступав прямо на насадки 8, що дає можливість його рівномірно розподілити за всім обсягом сепаратора фільтру. При утворені „магнітних шунтів" з домішок, що накопичилися, підвищується напруженість поля в „зоні уловлювання", яку фіксує датчик Холла 10. Сигнал посилюється блоком посилення сигналу 11 і передається на блок сигналізації 12, що служить сигналом для видалення уловлених феромагнітних частинок, здійснюване шляхом відключення струму в обмотці 4 при повній зупинці технологічної лінії. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
