Запобіжний ковпачок для пляшки

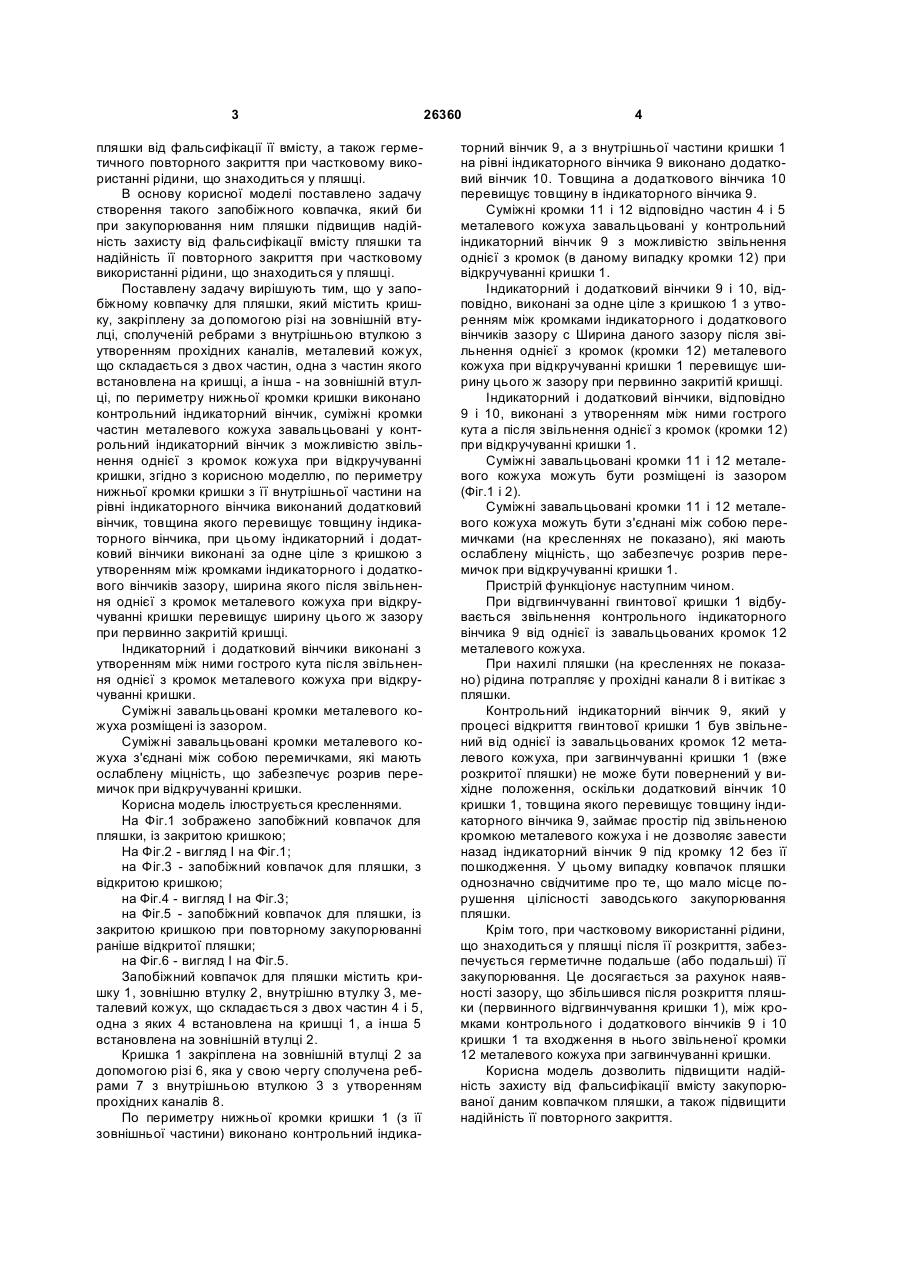

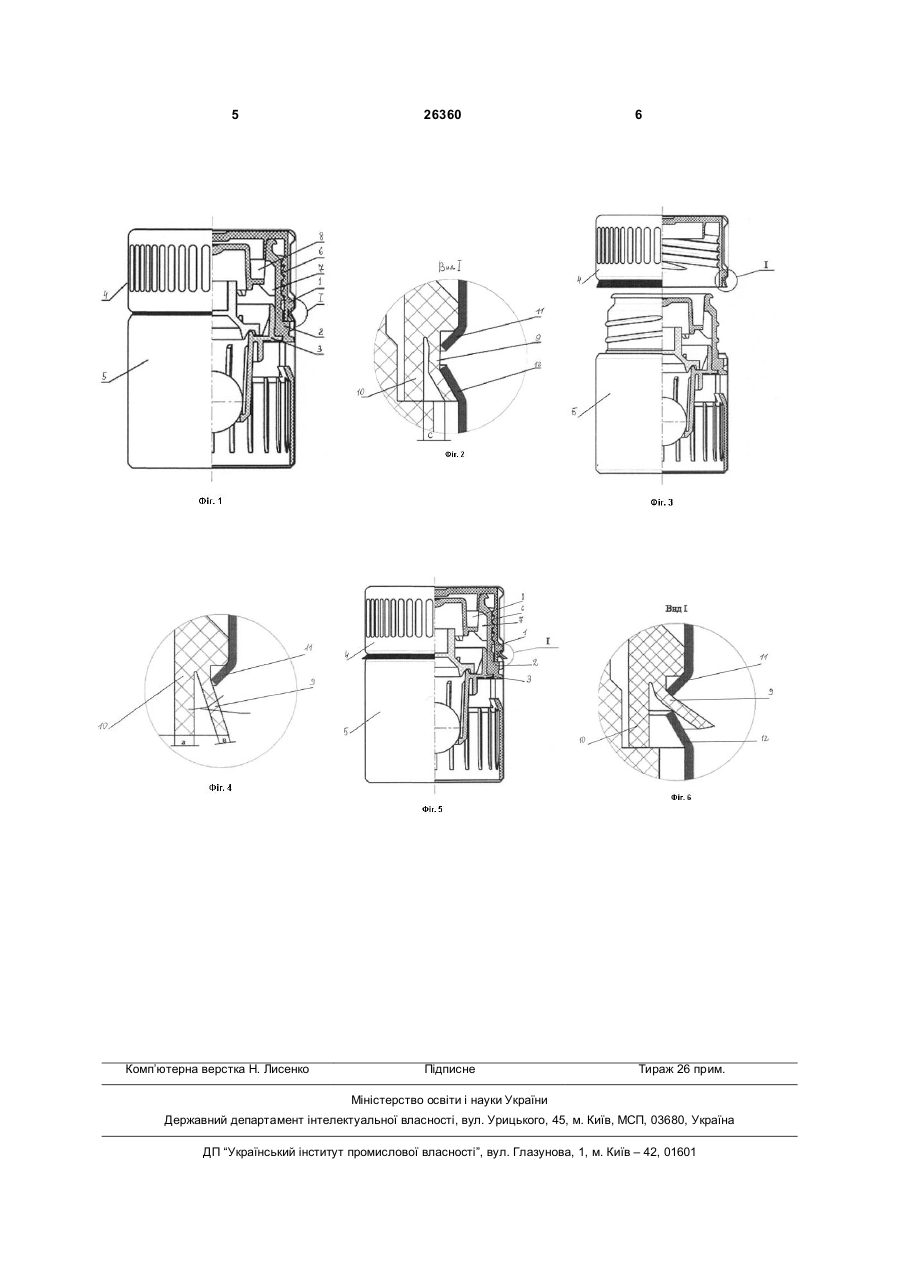

1. Запобіжний ковпачок для пляшки, який містить кришку, закріплену за допомогою різі на зовнішній втулці, з'єднаній ребрами з внутрішньою втулкою з утворенням прохідних каналів, металевий кожух, що складається з двох частин, одна з частин якого встановлена на кришці, а інша - на зовнішній втулці, по периметру нижньої кромки кришки виконано контрольний індикаторний вінчик, суміжні кромки частин металевого кожуха завальцьовані у контрольний індикаторний вінчик з можливістю звільнення однієї з кромок кожуха при відкручуванні кришки, який відрізняється тим, що по периметру нижньої кромки кришки з її внутрішньої частини на рівні індикаторного вінчика виконано U 1 3 пляшки від фальсифікації її вмісту, а також герметичного повторного закриття при частковому використанні рідини, що знаходиться у пляшці. В основу корисної моделі поставлено задачу створення такого запобіжного ковпачка, який би при закупорювання ним пляшки підвищив надійність захисту від фальсифікації вмісту пляшки та надійність її повторного закриття при частковому використанні рідини, що знаходиться у пляшці. Поставлену задачу вирішують тим, що у запобіжному ковпачку для пляшки, який містить кришку, закріплену за допомогою різі на зовнішній втулці, сполученій ребрами з внутрішньою втулкою з утворенням прохідних каналів, металевий кожух, що складається з двох частин, одна з частин якого встановлена на кришці, а інша - на зовнішній втулці, по периметру нижньої кромки кришки виконано контрольний індикаторний вінчик, суміжні кромки частин металевого кожуха завальцьовані у контрольний індикаторний вінчик з можливістю звільнення однієї з кромок кожуха при відкручуванні кришки, згідно з корисною моделлю, по периметру нижньої кромки кришки з її внутрішньої частини на рівні індикаторного вінчика виконаний додатковий вінчик, товщина якого перевищує товщину індикаторного вінчика, при цьому індикаторний і додатковий вінчики виконані за одне ціле з кришкою з утворенням між кромками індикаторного і додаткового вінчиків зазору, ширина якого після звільнення однієї з кромок металевого кожуха при відкручуванні кришки перевищує ширину цього ж зазору при первинно закритій кришці. Індикаторний і додатковий вінчики виконані з утворенням між ними гострого кута після звільнення однієї з кромок металевого кожуха при відкручуванні кришки. Суміжні завальцьовані кромки металевого кожуха розміщені із зазором. Суміжні завальцьовані кромки металевого кожуха з'єднані між собою перемичками, які мають ослаблену міцність, що забезпечує розрив перемичок при відкручуванні кришки. Корисна модель ілюструється кресленнями. На Фіг.1 зображено запобіжний ковпачок для пляшки, із закритою кришкою; На Фіг.2 - вигляд І на Фіг.1; на Фіг.3 - запобіжний ковпачок для пляшки, з відкритою кришкою; на Фіг.4 - вигляд І на Фіг.3; на Фіг.5 - запобіжний ковпачок для пляшки, із закритою кришкою при повторному закупорюванні раніше відкритої пляшки; на Фіг.6 - вигляд І на Фіг.5. Запобіжний ковпачок для пляшки містить кришку 1, зовнішню втулку 2, внутрішню втулку 3, металевий кожух, що складається з двох частин 4 і 5, одна з яких 4 встановлена на кришці 1, а інша 5 встановлена на зовнішній втулці 2. Кришка 1 закріплена на зовнішній втулці 2 за допомогою різі 6, яка у свою чергу сполучена ребрами 7 з внутрішньою втулкою 3 з утворенням прохідних каналів 8. По периметру нижньої кромки кришки 1 (з її зовнішньої частини) виконано контрольний індика 26360 4 торний вінчик 9, а з внутрішньої частини кришки 1 на рівні індикаторного вінчика 9 виконано додатковий вінчик 10. Товщина а додаткового вінчика 10 перевищує товщину в індикаторного вінчика 9. Суміжні кромки 11 і 12 відповідно частин 4 і 5 металевого кожуха завальцьовані у контрольний індикаторний вінчик 9 з можливістю звільнення однієї з кромок (в даному випадку кромки 12) при відкручуванні кришки 1. Індикаторний і додатковий вінчики 9 і 10, відповідно, виконані за одне ціле з кришкою 1 з утворенням між кромками індикаторного і додаткового вінчиків зазору с Ширина даного зазору після звільнення однієї з кромок (кромки 12) металевого кожуха при відкручуванні кришки 1 перевищує ширину цього ж зазору при первинно закритій кришці. Індикаторний і додатковий вінчики, відповідно 9 і 10, виконані з утворенням між ними гострого кута а після звільнення однієї з кромок (кромки 12) при відкручуванні кришки 1. Суміжні завальцьовані кромки 11 і 12 металевого кожуха можуть бути розміщені із зазором (Фіг.1 і 2). Суміжні завальцьовані кромки 11 і 12 металевого кожуха можуть бути з'єднані між собою перемичками (на кресленнях не показано), які мають ослаблену міцність, що забезпечує розрив перемичок при відкручуванні кришки 1. Пристрій функціонує наступним чином. При відгвинчуванні гвинтової кришки 1 відбувається звільнення контрольного індикаторного вінчика 9 від однієї із завальцьованих кромок 12 металевого кожуха. При нахилі пляшки (на кресленнях не показано) рідина потрапляє у прохідні канали 8 і витікає з пляшки. Контрольний індикаторний вінчик 9, який у процесі відкриття гвинтової кришки 1 був звільнений від однієї із завальцьованих кромок 12 металевого кожуха, при загвинчуванні кришки 1 (вже розкритої пляшки) не може бути повернений у вихідне положення, оскільки додатковий вінчик 10 кришки 1, товщина якого перевищує товщину індикаторного вінчика 9, займає простір під звільненою кромкою металевого кожуха і не дозволяє завести назад індикаторний вінчик 9 під кромку 12 без її пошкодження. У цьому випадку ковпачок пляшки однозначно свідчитиме про те, що мало місце порушення цілісності заводського закупорювання пляшки. Крім того, при частковому використанні рідини, що знаходиться у пляшці після її розкриття, забезпечується герметичне подальше (або подальші) її закупорювання. Це досягається за рахунок наявності зазору, що збільшився після розкриття пляшки (первинного відгвинчування кришки 1), між кромками контрольного і додаткового вінчиків 9 і 10 кришки 1 та входження в нього звільненої кромки 12 металевого кожуха при загвинчуванні кришки. Корисна модель дозволить підвищити надійність захисту від фальсифікації вмісту закупорюваної даним ковпачком пляшки, а також підвищити надійність її повторного закриття. 5 Комп’ютерна верстка Н. Лисенко 26360 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
