Ковпачок для пляшки

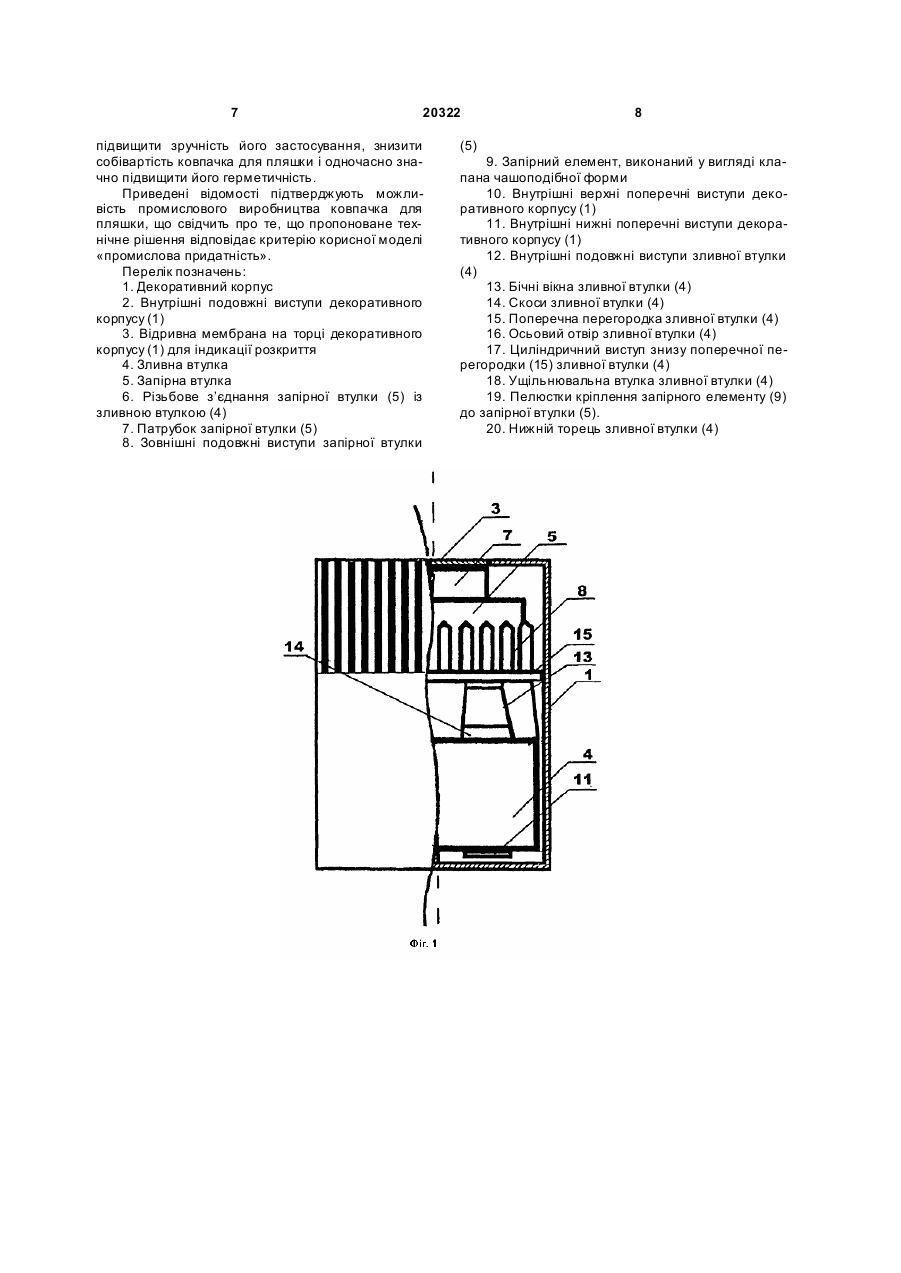

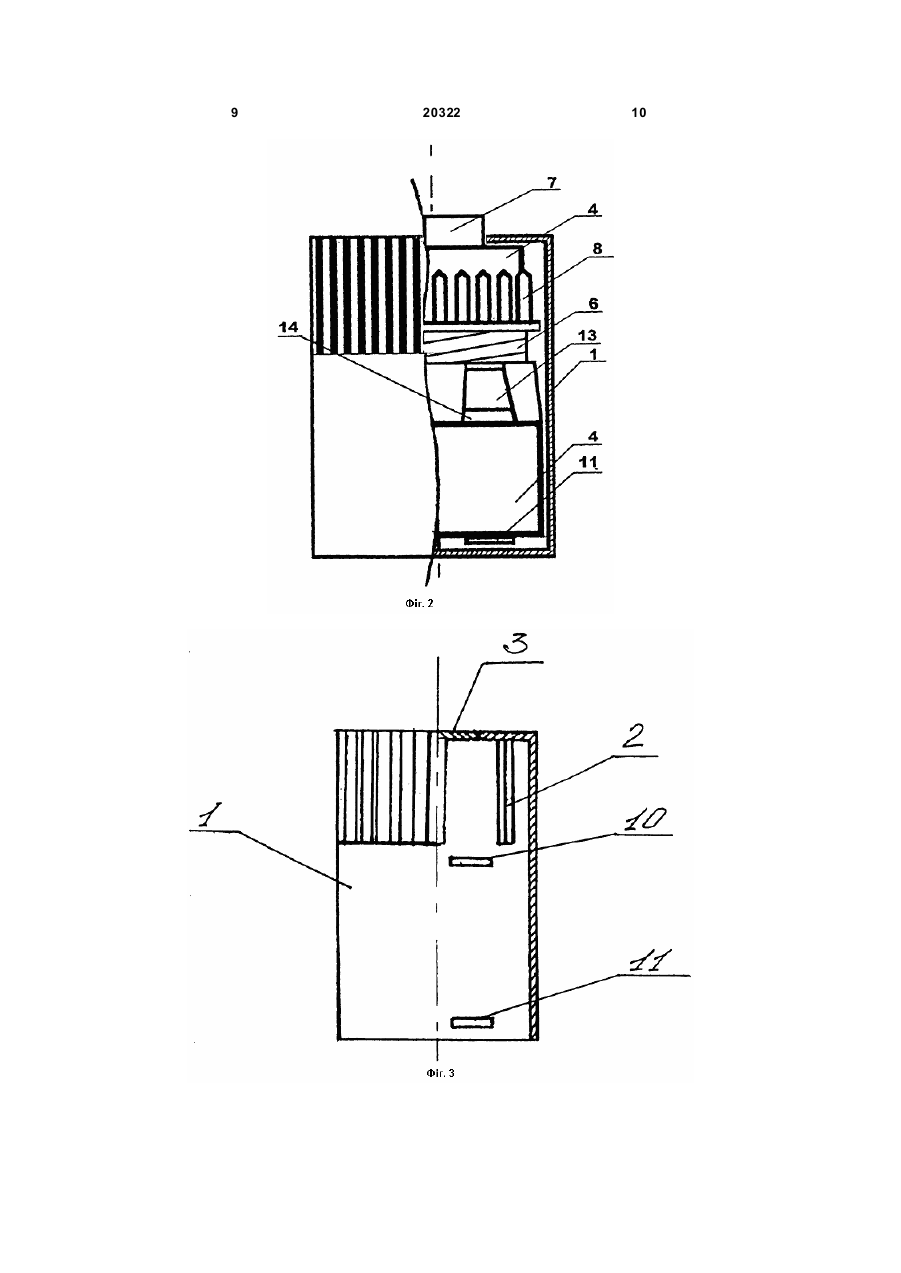

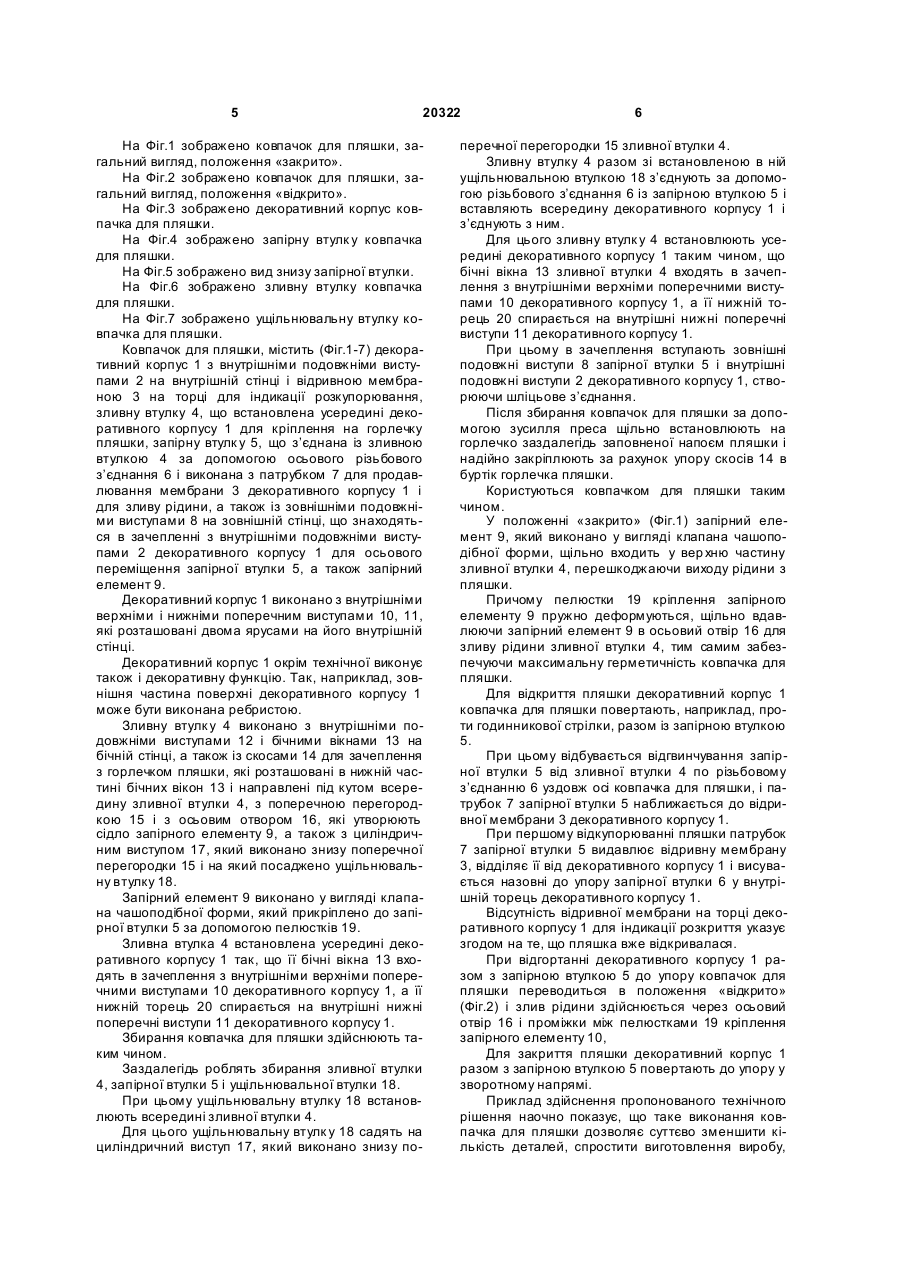

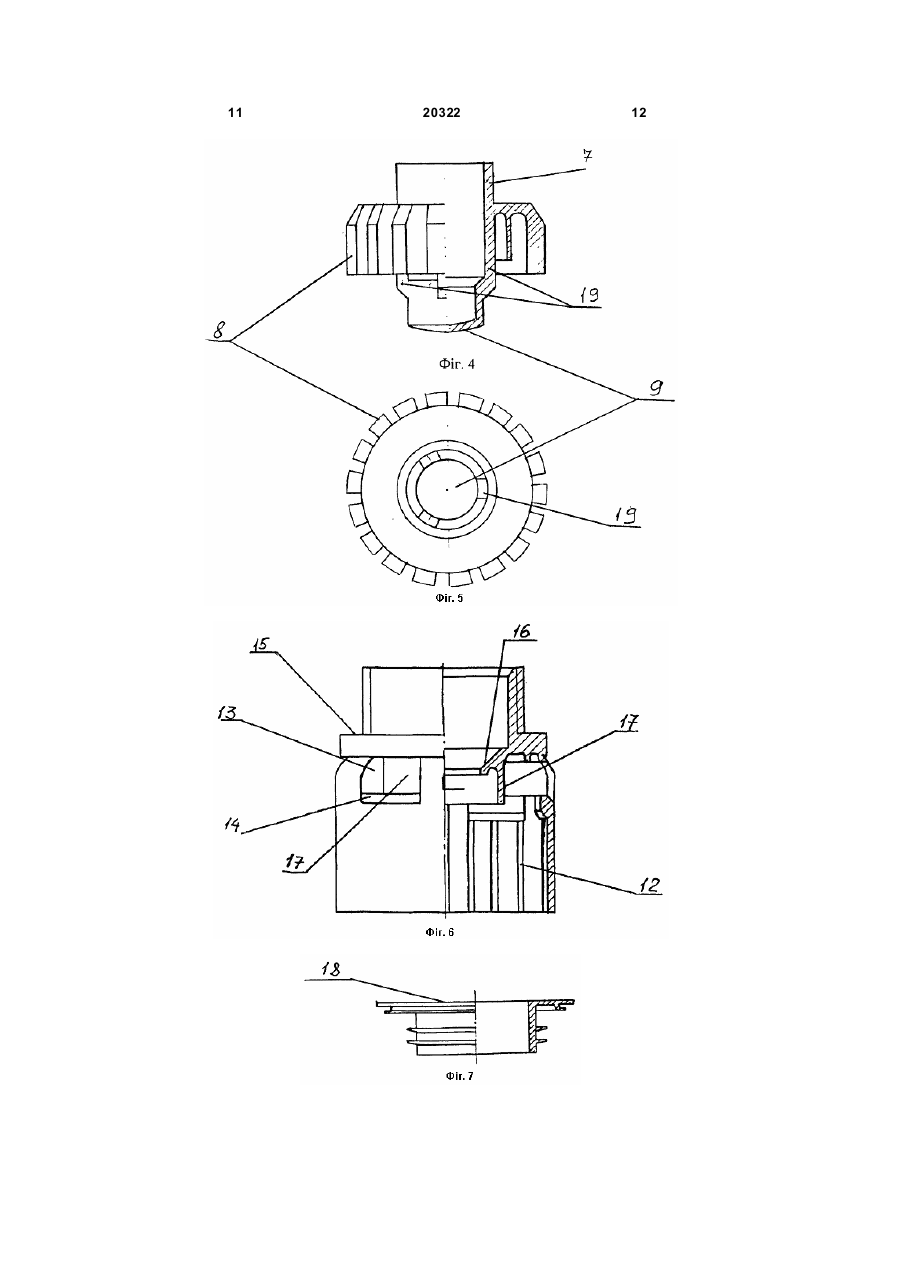

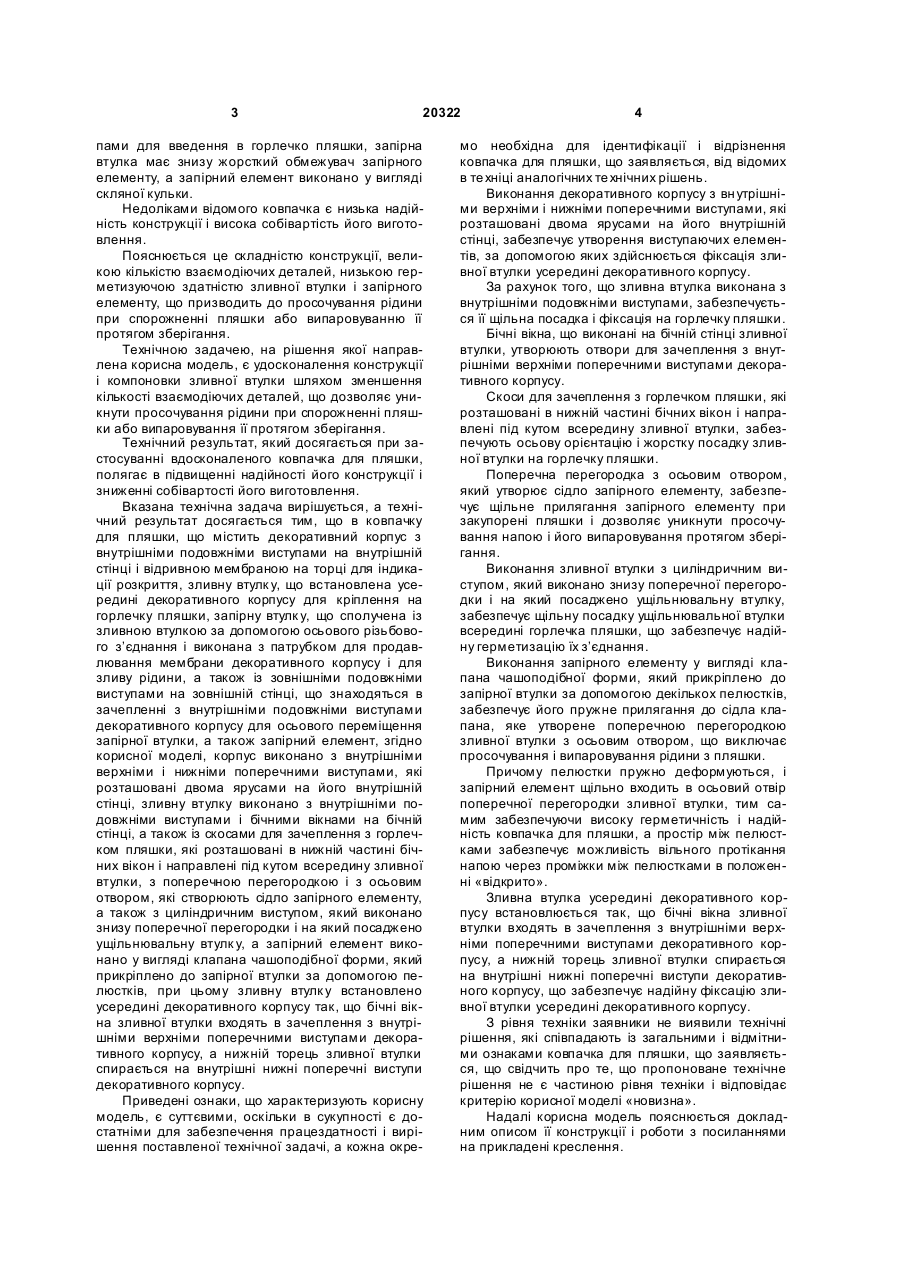

Ковпачок для пляшки, що містить декоративний корпус (1) з внутрішніми подовжніми виступами (2) на внутрішній стінці і відривною мембраною (3) на торці для індикації розкриття, зливну втулку (4), що встановлена усередині декоративного корпусу (1) для кріплення на горлечку пляшки, запірну втулку (5), що з’єднана зі зливною втулкою (4) за допомогою осьового різьбового з’єднання (6) і виконана з патрубком (7) для продавлювання мембрани (3) декоративного корпусу (1) і для зливу рідини, а також із зовнішніми подовжніми виступами (8) на зовнішній стінці, що знаходяться в зачепленні з внутрішніми подовжніми виступами (2) декоративного корпусу (1) для осьового переміщення запірної втулки (5), а також запірний елемент (9), який відрізняється тим, що корпус (1) U 2 (19) 1 3 20322 пами для введення в горлечко пляшки, запірна втулка має знизу жорсткий обмежувач запірного елементу, а запірний елемент виконано у вигляді скляної кульки. Недоліками відомого ковпачка є низька надійність конструкції і висока собівартість його виготовлення. Пояснюється це складністю конструкції, великою кількістю взаємодіючих деталей, низькою герметизуючою здатністю зливної втулки і запірного елементу, що призводить до просочування рідини при спорожненні пляшки або випаровуванню її протягом зберігання. Технічною задачею, на рішення якої направлена корисна модель, є удосконалення конструкції і компоновки зливної втулки шляхом зменшення кількості взаємодіючих деталей, що дозволяє уникнути просочування рідини при спорожненні пляшки або випаровування її протягом зберігання. Технічний результат, який досягається при застосуванні вдосконаленого ковпачка для пляшки, полягає в підвищенні надійності його конструкції і зниженні собівартості його виготовлення. Вказана технічна задача вирішується, а технічний результат досягається тим, що в ковпачку для пляшки, що містить декоративний корпус з внутрішніми подовжніми виступами на внутрішній стінці і відривною мембраною на торці для індикації розкриття, зливну втулк у, що встановлена усередині декоративного корпусу для кріплення на горлечку пляшки, запірну втулк у, що сполучена із зливною втулкою за допомогою осьового різьбового з’єднання і виконана з патрубком для продавлювання мембрани декоративного корпусу і для зливу рідини, а також із зовнішніми подовжніми виступами на зовнішній стінці, що знаходяться в зачепленні з внутрішніми подовжніми виступами декоративного корпусу для осьового переміщення запірної втулки, а також запірний елемент, згідно корисної моделі, корпус виконано з внутрішніми верхніми і нижніми поперечними виступами, які розташовані двома ярусами на його внутрішній стінці, зливну втулку виконано з внутрішніми подовжніми виступами і бічними вікнами на бічній стінці, а також із скосами для зачеплення з горлечком пляшки, які розташовані в нижній частині бічних вікон і направлені під кутом всередину зливної втулки, з поперечною перегородкою і з осьовим отвором, які створюють сідло запірного елементу, а також з циліндричним виступом, який виконано знизу поперечної перегородки і на який посаджено ущільнювальну втулк у, а запірний елемент виконано у вигляді клапана чашоподібної форми, який прикріплено до запірної втулки за допомогою пелюстків, при цьому зливну втулк у встановлено усередині декоративного корпусу так, що бічні вікна зливної втулки входять в зачеплення з внутрішніми верхніми поперечними виступами декоративного корпусу, а нижній торець зливної втулки спирається на внутрішні нижні поперечні виступи декоративного корпусу. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності є достатніми для забезпечення працездатності і вирішення поставленої технічної задачі, а кожна окре 4 мо необхідна для ідентифікації і відрізнення ковпачка для пляшки, що заявляється, від відомих в те хніці аналогічних те хнічних рішень. Виконання декоративного корпусу з вн утрішніми верхніми і нижніми поперечними виступами, які розташовані двома ярусами на його внутрішній стінці, забезпечує утворення виступаючих елементів, за допомогою яких здійснюється фіксація зливної втулки усередині декоративного корпусу. За рахунок того, що зливна втулка виконана з внутрішніми подовжніми виступами, забезпечується її щільна посадка і фіксація на горлечку пляшки. Бічні вікна, що виконані на бічній стінці зливної втулки, утворюють отвори для зачеплення з внутрішніми верхніми поперечними виступами декоративного корпусу. Скоси для зачеплення з горлечком пляшки, які розташовані в нижній частині бічних вікон і направлені під кутом всередину зливної втулки, забезпечують осьову орієнтацію і жорстку посадку зливної втулки на горлечку пляшки. Поперечна перегородка з осьовим отвором, який утворює сідло запірного елементу, забезпечує щільне прилягання запірного елементу при закупорені пляшки і дозволяє уникнути просочування напою і його випаровування протягом зберігання. Виконання зливної втулки з циліндричним виступом, який виконано знизу поперечної перегородки і на який посаджено ущільнювальну втулку, забезпечує щільну посадку ущільнювальної втулки всередині горлечка пляшки, що забезпечує надійну герметизацію їх з’єднання. Виконання запірного елементу у вигляді клапана чашоподібної форми, який прикріплено до запірної втулки за допомогою декількох пелюстків, забезпечує його пружне прилягання до сідла клапана, яке утворене поперечною перегородкою зливної втулки з осьовим отвором, що виключає просочування і випаровування рідини з пляшки. Причому пелюстки пружно деформуються, і запірний елемент щільно входить в осьовий отвір поперечної перегородки зливної втулки, тим самим забезпечуючи високу герметичність і надійність ковпачка для пляшки, а простір між пелюстками забезпечує можливість вільного протікання напою через проміжки між пелюстками в положенні «відкрито». Зливна втулка усередині декоративного корпусу встановлюється так, що бічні вікна зливної втулки входять в зачеплення з внутрішніми верхніми поперечними виступами декоративного корпусу, а нижній торець зливної втулки спирається на внутрішні нижні поперечні виступи декоративного корпусу, що забезпечує надійну фіксацію зливної втулки усередині декоративного корпусу. З рівня техніки заявники не виявили технічні рішення, які співпадають із загальними і відмітними ознаками ковпачка для пляшки, що заявляється, що свідчить про те, що пропоноване технічне рішення не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі корисна модель пояснюється докладним описом її конструкції і роботи з посиланнями на прикладені креслення. 5 20322 На Фіг.1 зображено ковпачок для пляшки, загальний вигляд, положення «закрито». На Фіг.2 зображено ковпачок для пляшки, загальний вигляд, положення «відкрито». На Фіг.3 зображено декоративний корпус ковпачка для пляшки. На Фіг.4 зображено запірну втулк у ковпачка для пляшки. На Фіг.5 зображено вид знизу запірної втулки. На Фіг.6 зображено зливну втулку ковпачка для пляшки. На Фіг.7 зображено ущільнювальну втулку ковпачка для пляшки. Ковпачок для пляшки, містить (Фіг.1-7) декоративний корпус 1 з внутрішніми подовжніми виступами 2 на внутрішній стінці і відривною мембраною 3 на торці для індикації розкупорювання, зливну втулку 4, що встановлена усередині декоративного корпусу 1 для кріплення на горлечку пляшки, запірну втулк у 5, що з’єднана із зливною втулкою 4 за допомогою осьового різьбового з’єднання 6 і виконана з патрубком 7 для продавлювання мембрани 3 декоративного корпусу 1 і для зливу рідини, а також із зовнішніми подовжніми виступами 8 на зовнішній стінці, що знаходяться в зачепленні з внутрішніми подовжніми виступами 2 декоративного корпусу 1 для осьового переміщення запірної втулки 5, а також запірний елемент 9. Декоративний корпус 1 виконано з внутрішніми верхніми і нижніми поперечним виступами 10, 11, які розташовані двома ярусами на його внутрішній стінці. Декоративний корпус 1 окрім технічної виконує також і декоративну функцію. Так, наприклад, зовнішня частина поверхні декоративного корпусу 1 може бути виконана ребристою. Зливну втулк у 4 виконано з внутрішніми подовжніми виступами 12 і бічними вікнами 13 на бічній стінці, а також із скосами 14 для зачеплення з горлечком пляшки, які розташовані в нижній частині бічних вікон 13 і направлені під кутом всередину зливної втулки 4, з поперечною перегородкою 15 і з осьовим отвором 16, які утворюють сідло запірного елементу 9, а також з циліндричним виступом 17, який виконано знизу поперечної перегородки 15 і на який посаджено ущільнювальну втулку 18. Запірний елемент 9 виконано у вигляді клапана чашоподібної форми, який прикріплено до запірної втулки 5 за допомогою пелюстків 19. Зливна втулка 4 встановлена усередині декоративного корпусу 1 так, що її бічні вікна 13 входять в зачеплення з внутрішніми верхніми поперечними виступами 10 декоративного корпусу 1, а її нижній торець 20 спирається на внутрішні нижні поперечні виступи 11 декоративного корпусу 1. Збирання ковпачка для пляшки здійснюють таким чином. Заздалегідь роблять збирання зливної втулки 4, запірної втулки 5 і ущільнювальної втулки 18. При цьому ущільнювальну втулку 18 встановлюють всередині зливної втулки 4. Для цього ущільнювальну втулк у 18 садять на циліндричний виступ 17, який виконано знизу по 6 перечної перегородки 15 зливної втулки 4. Зливну втулку 4 разом зі встановленою в ній ущільнювальною втулкою 18 з’єднують за допомогою різьбового з’єднання 6 із запірною втулкою 5 і вставляють всередину декоративного корпусу 1 і з’єднують з ним. Для цього зливну втулк у 4 встановлюють усередині декоративного корпусу 1 таким чином, що бічні вікна 13 зливної втулки 4 входять в зачеплення з внутрішніми верхніми поперечними виступами 10 декоративного корпусу 1, а її нижній торець 20 спирається на внутрішні нижні поперечні виступи 11 декоративного корпусу 1. При цьому в зачеплення вступають зовнішні подовжні виступи 8 запірної втулки 5 і внутрішні подовжні виступи 2 декоративного корпусу 1, створюючи шліцьове з’єднання. Після збирання ковпачок для пляшки за допомогою зусилля преса щільно встановлюють на горлечко заздалегідь заповненої напоєм пляшки і надійно закріплюють за рахунок упору скосів 14 в буртік горлечка пляшки. Користуються ковпачком для пляшки таким чином. У положенні «закрито» (Фіг.1) запірний елемент 9, який виконано у вигляді клапана чашоподібної форми, щільно входить у вер хню частину зливної втулки 4, перешкоджаючи виходу рідини з пляшки. Причому пелюстки 19 кріплення запірного елементу 9 пружно деформуються, щільно вдавлюючи запірний елемент 9 в осьовий отвір 16 для зливу рідини зливної втулки 4, тим самим забезпечуючи максимальну герметичність ковпачка для пляшки. Для відкриття пляшки декоративний корпус 1 ковпачка для пляшки повертають, наприклад, проти годинникової стрілки, разом із запірною втулкою 5. При цьому відбувається відгвинчування запірної втулки 5 від зливної втулки 4 по різьбовому з’єднанню 6 уздовж осі ковпачка для пляшки, і патрубок 7 запірної втулки 5 наближається до відривної мембрани 3 декоративного корпусу 1. При першому відкупорюванні пляшки патрубок 7 запірної втулки 5 видавлює відривну мембрану 3, відділяє її від декоративного корпусу 1 і висувається назовні до упору запірної втулки 6 у внутрішній торець декоративного корпусу 1. Відсутність відривної мембрани на торці декоративного корпусу 1 для індикації розкриття указує згодом на те, що пляшка вже відкривалася. При відгортанні декоративного корпусу 1 разом з запірною втулкою 5 до упору ковпачок для пляшки переводиться в положення «відкрито» (Фіг.2) і злив рідини здійснюється через осьовий отвір 16 і проміжки між пелюстками 19 кріплення запірного елементу 10, Для закриття пляшки декоративний корпус 1 разом з запірною втулкою 5 повертають до упору у зворотному напрямі. Приклад здійснення пропонованого технічного рішення наочно показує, що таке виконання ковпачка для пляшки дозволяє суттєво зменшити кількість деталей, спростити виготовлення виробу, 7 20322 підвищити зручність його застосування, знизити собівартість ковпачка для пляшки і одночасно значно підвищити його герметичність. Приведені відомості підтверджують можливість промислового виробництва ковпачка для пляшки, що свідчить про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень: 1. Декоративний корпус 2. Внутрішні подовжні виступи декоративного корпусу (1) 3. Відривна мембрана на торці декоративного корпусу (1) для індикації розкриття 4. Зливна втулка 5. Запірна втулка 6. Різьбове з’єднання запірної втулки (5) із зливною втулкою (4) 7. Патрубок запірної втулки (5) 8. Зовнішні подовжні виступи запірної втулки 8 (5) 9. Запірний елемент, виконаний у вигляді клапана чашоподібної форми 10. Внутрішні верхні поперечні виступи декоративного корпусу (1) 11. Внутрішні нижні поперечні виступи декоративного корпусу (1) 12. Внутрішні подовжні виступи зливної втулки (4) 13. Бічні вікна зливної втулки (4) 14. Скоси зливної втулки (4) 15. Поперечна перегородка зливної втулки (4) 16. Осьовий отвір зливної втулки (4) 17. Циліндричний виступ знизу поперечної перегородки (15) зливної втулки (4) 18. Ущільнювальна втулка зливної втулки (4) 19. Пелюстки кріплення запірного елементу (9) до запірної втулки (5). 20. Нижній торець зливної втулки (4) 9 20322 10 11 20322 12 13 Комп’ютерна в ерстка А. Крулевський 20322 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
