Бі-активний стимулятор бейна

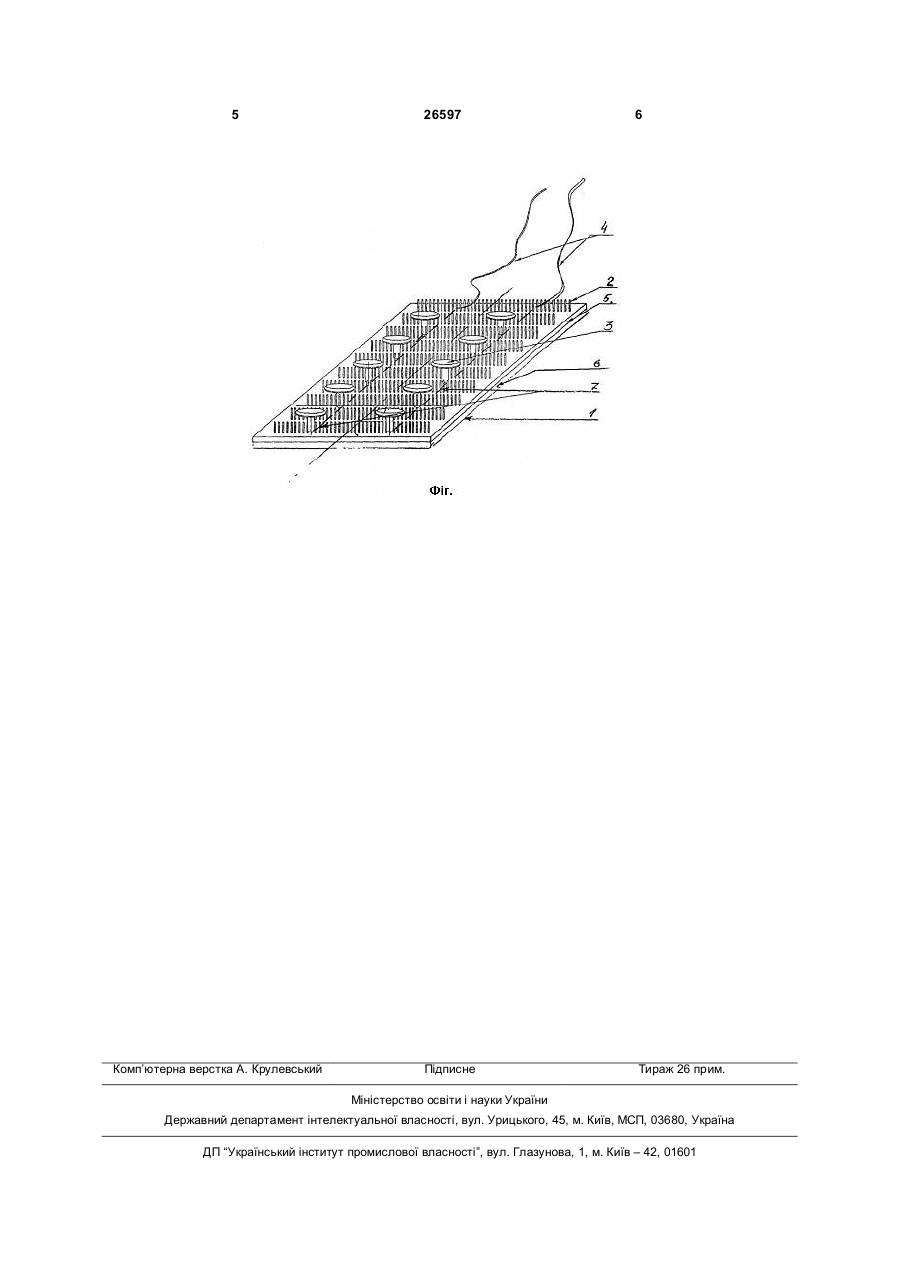

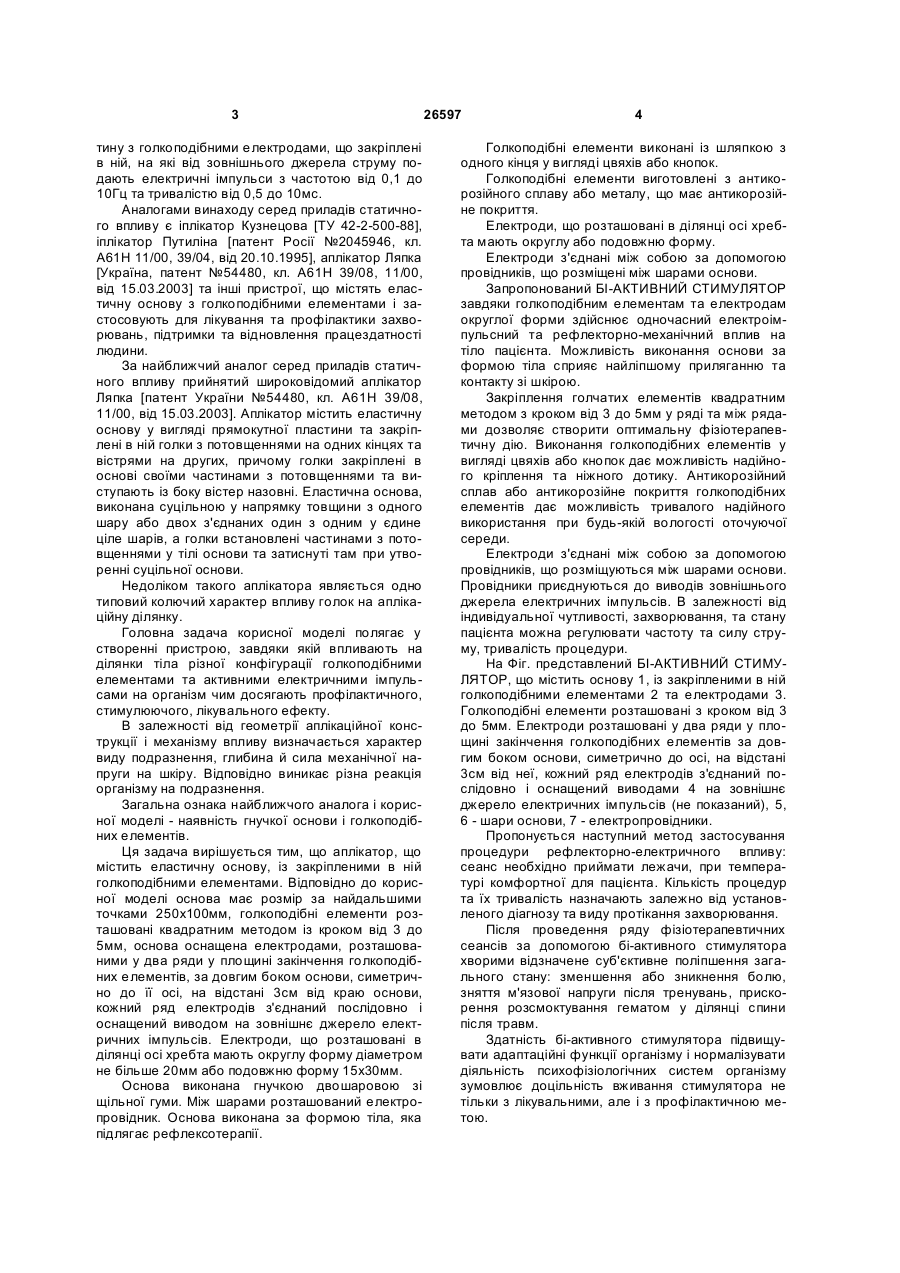

1. Бі-активний стимулятор, що містить пластичну основу із закріпленими в ній голкоподібними елементами, який відрізняється тим, що має розмір за найдальшими точками 250х100 мм, голкоподібні елементи розташовані квадратним методом із кроком від 3 до 5 мм, основа оснащена електродами, розташованими у два ряди у площині закінчення голкоподібних елементів, за довгим боком основи, симетрично до її осі, на відстані 3 см від краю основи, кожний ряд електродів з'єднаний послідовно і оснащений виводом на зовнішнє джерело електричних імпульсів. 2. Бі-активний стимулятор за п. 1, який відрізняється тим, що основа виконана гнучкою двошаро 3 тину з голкоподібними електродами, що закріплені в ній, на які від зовнішнього джерела струму подають електричні імпульси з частотою від 0,1 до 10Гц та тривалістю від 0,5 до 10мс. Аналогами винаходу серед приладів статичного впливу є іплікатор Кузнецова [ТУ 42-2-500-88], іплікатор Путиліна [патент Росії №2045946, кл. А61Н 11/00, 39/04, від 20.10.1995], аплікатор Ляпка [Україна, патент №54480, кл. А61Н 39/08, 11/00, від 15.03.2003] та інші пристрої, що містять еластичну основу з голкоподібними елементами і застосовують для лікування та профілактики захворювань, підтримки та відновлення працездатності людини. За найближчий аналог серед приладів статичного впливу прийнятий широковідомий аплікатор Ляпка [патент України №54480, кл. А61Н 39/08, 11/00, від 15.03.2003]. Аплікатор містить еластичну основу у вигляді прямокутної пластини та закріплені в ній голки з потовщеннями на одних кінцях та вістрями на других, причому голки закріплені в основі своїми частинами з потовщеннями та виступають із боку вістер назовні. Еластична основа, виконана суцільною у напрямку товщини з одного шару або двох з'єднаних один з одним у єдине ціле шарів, а голки встановлені частинами з потовщеннями у тілі основи та затиснуті там при утворенні суцільної основи. Недоліком такого аплікатора являється одно типовий колючий характер впливу голок на аплікаційну ділянку. Головна задача корисної моделі полягає у створенні пристрою, завдяки якій впливають на ділянки тіла різної конфігурації голкоподібними елементами та активними електричними імпульсами на організм чим досягають профілактичного, стимулюючого, лікувального ефекту. В залежності від геометрії аплікаційної конструкції і механізму впливу визначається характер виду подразнення, глибина й сила механічної напруги на шкіру. Відповідно виникає різна реакція організму на подразнення. Загальна ознака найближчого аналога і корисної моделі - наявність гнучкої основи і голкоподібних елементів. Ця задача вирішується тим, що аплікатор, що містить еластичну основу, із закріпленими в ній голкоподібними елементами. Відповідно до корисної моделі основа має розмір за найдальшими точками 250х100мм, голкоподібні елементи розташовані квадратним методом із кроком від 3 до 5мм, основа оснащена електродами, розташованими у два ряди у площині закінчення голкоподібних елементів, за довгим боком основи, симетрично до її осі, на відстані 3см від краю основи, кожний ряд електродів з'єднаний послідовно і оснащений виводом на зовнішнє джерело електричних імпульсів. Електроди, що розташовані в ділянці осі хребта мають округлу форму діаметром не більше 20мм або подовжню форму 15x30мм. Основа виконана гнучкою двошаровою зі щільної гуми. Між шарами розташований електропровідник. Основа виконана за формою тіла, яка підлягає рефлексотерапії. 26597 4 Голкоподібні елементи виконані із шляпкою з одного кінця у вигляді цвяхів або кнопок. Голкоподібні елементи виготовлені з антикорозійного сплаву або металу, що має антикорозійне покриття. Електроди, що розташовані в ділянці осі хребта мають округлу або подовжню форму. Електроди з'єднані між собою за допомогою провідників, що розміщені між шарами основи. Запропонований БІ-АКТИВНИЙ СТИМУЛЯТОР завдяки голкоподібним елементам та електродам округлої форми здійснює одночасний електроімпульсний та рефлекторно-механічний вплив на тіло пацієнта. Можливість виконання основи за формою тіла сприяє найліпшому приляганню та контакту зі шкірою. Закріплення голчатих елементів квадратним методом з кроком від 3 до 5мм у ряді та між рядами дозволяє створити оптимальну фізіотерапевтичну дію. Виконання голкоподібних елементів у вигляді цвяхів або кнопок дає можливість надійного кріплення та ніжного дотику. Антикорозійний сплав або антикорозійне покриття голкоподібних елементів дає можливість тривалого надійного використання при будь-якій вологості оточуючої середи. Електроди з'єднані між собою за допомогою провідників, що розміщуються між шарами основи. Провідники приєднуються до виводів зовнішнього джерела електричних імпульсів. В залежності від індивідуальної чутливості, захворювання, та стану пацієнта можна регулювати частоту та силу струму, тривалість процедури. На Фіг. представлений БІ-АКТИВНИЙ СТИМУЛЯТОР, що містить основу 1, із закріпленими в ній голкоподібними елементами 2 та електродами 3. Голкоподібні елементи розташовані з кроком від 3 до 5мм. Електроди розташовані у два ряди у площині закінчення голкоподібних елементів за довгим боком основи, симетрично до осі, на відстані 3см від неї, кожний ряд електродів з'єднаний послідовно і оснащений виводами 4 на зовнішнє джерело електричних імпульсів (не показаний), 5, 6 - шари основи, 7 - електропровідники. Пропонується наступний метод застосування процедури рефлекторно-електричного впливу: сеанс необхідно приймати лежачи, при температурі комфортної для пацієнта. Кількість процедур та їх тривалість назначають залежно від установленого діагнозу та виду протікання захворювання. Після проведення ряду фізіотерапевтичних сеансів за допомогою бі-активного стимулятора хворими відзначене суб'єктивне поліпшення загального стану: зменшення або зникнення болю, зняття м'язової напруги після тренувань, прискорення розсмоктування гематом у ділянці спини після травм. Здатність бі-активного стимулятора підвищувати адаптаційні функції організму і нормалізувати діяльність психофізіологічних систем організму зумовлює доцільність вживання стимулятора не тільки з лікувальними, але і з профілактичною метою. 5 Комп’ютерна верстка А. Крулевський 26597 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
