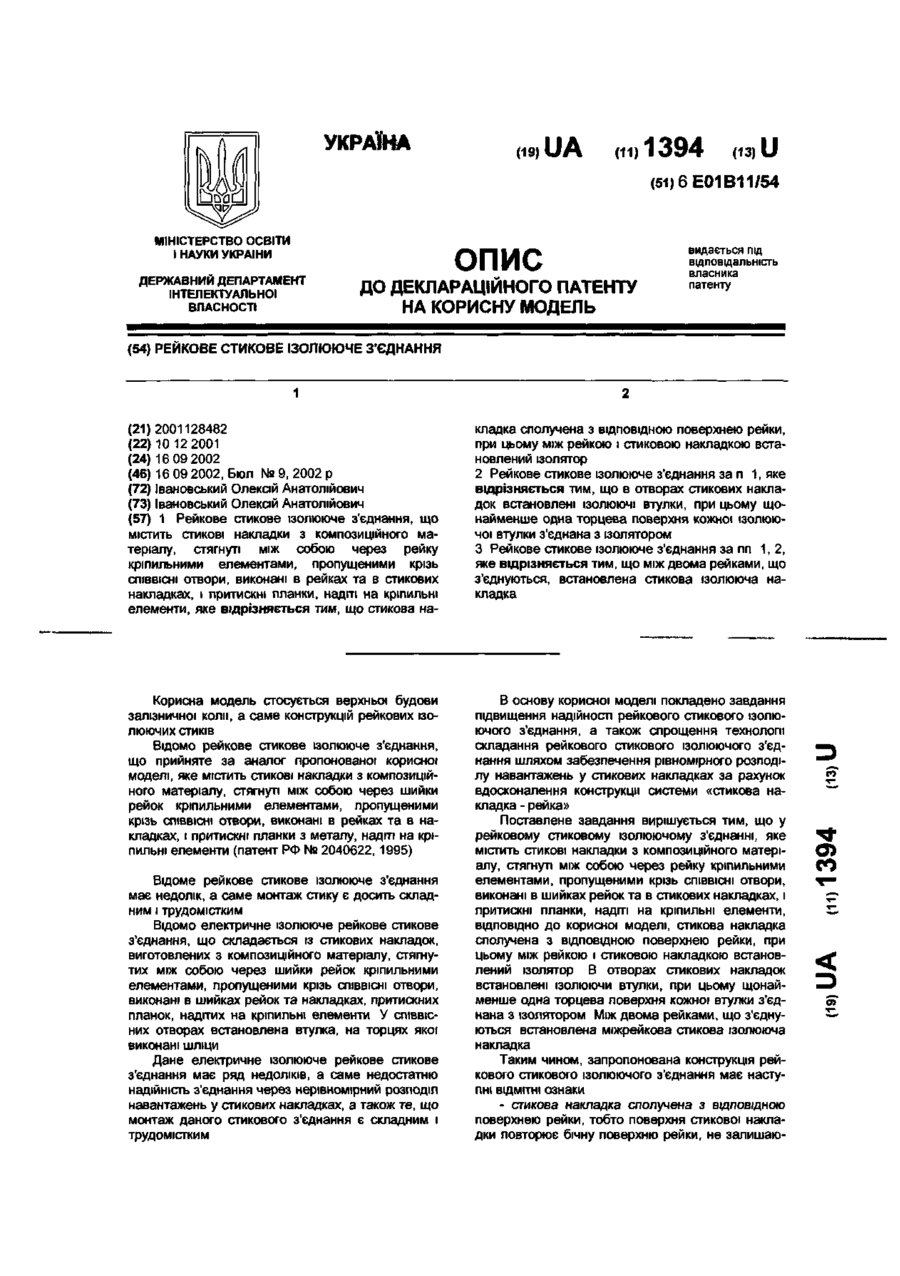

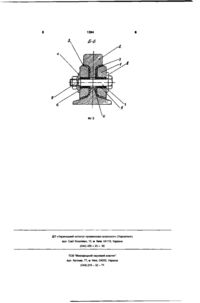

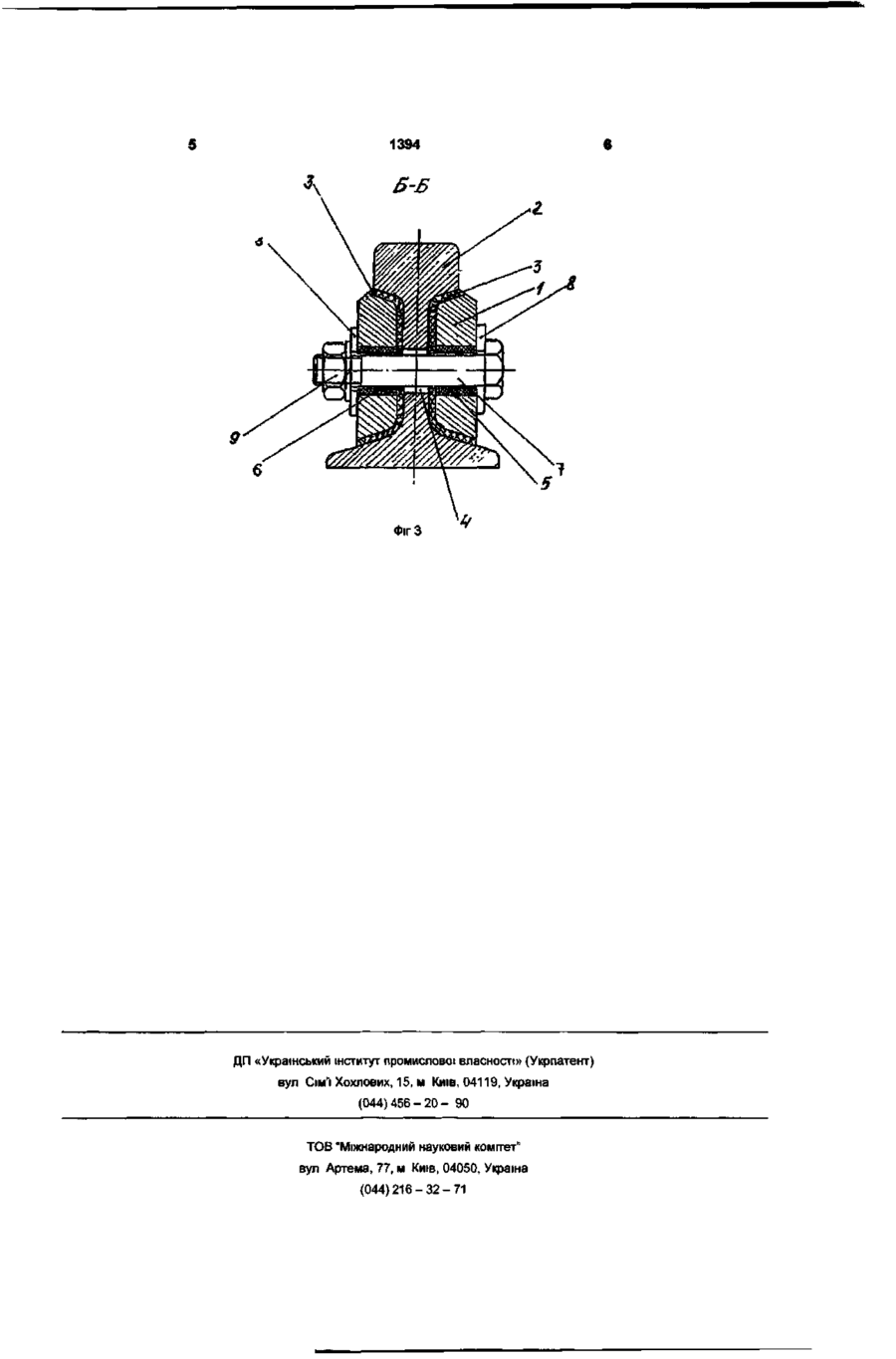

Рейкове стикове ізолююче з’єднання

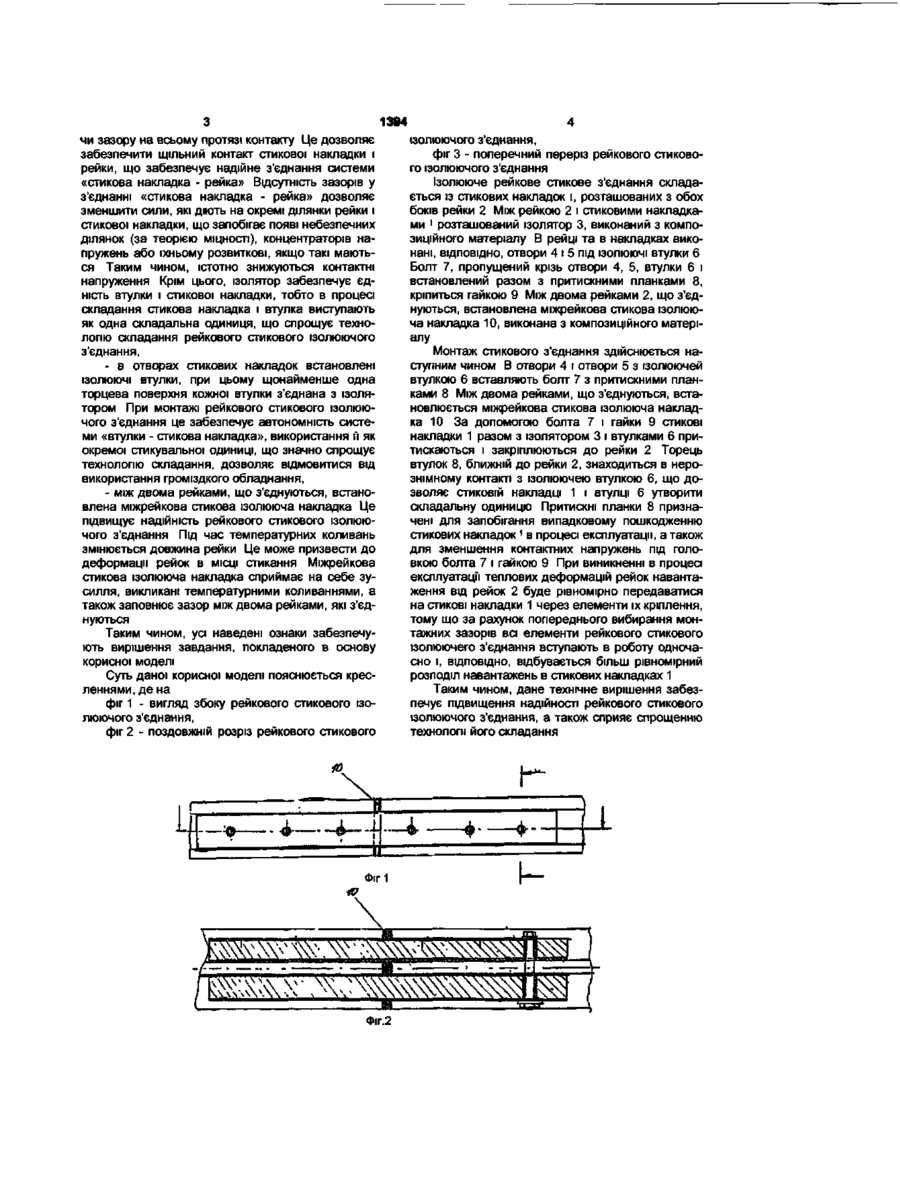

1 Рейкове стикове ізолююче з'єднання, що містить стикові накладки з композиційного матеріалу, стягнуті між собою через рейку кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в рейках та в стикових накладках, і притискні планки, надіті на кріпильні елементи, яке відрізняється тим, що стикова на кладка сполучена з ВІДПОВІДНОЮ поверхнею рейки, при цьому між рейкою і стиковою накладкою встановлений ізолятор 2 Рейкове стикове ізолююче з'єднання за п 1, яке відрізняється тим, що в отворах стикових накладок встановлені ІЗОЛЮЮЧІ втулки, при цьому щонайменше одна торцева поверхня кожної ізолюючої втулки з'єднана з ізолятором 3 Рейкове стикове ізолююче з'єднання за пп 1, 2, яке відрізняється тим, що між двома рейками, що з'єднуються, встановлена стикова ізолююча накладка Корисна модель стосується верхньої будови залізничної коли, а саме конструкцій рейкових ізолюючих стиків Відомо рейкове стикове ізолююче з'єднання, що прийняте за аналог пропонованої корисної моделі, яке містить стикові накладки з композиційного матеріалу, стягнуті між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в рейках та в накладках, і притискні планки з металу, надіті на кріпильні елементи (патент РФ № 2040622, 1995) В основу корисної моделі покладено завдання підвищення надійності рейкового стикового ізолюючого з'єднання, а також спрощення технології складання рейкового стикового ізолюючого з'єднання шляхом забезпечення рівномірного розподілу навантажень у стикових накладках за рахунок вдосконалення конструкції системи «стикова накладка - рейка» Поставлене завдання вирішується тим, що у рейковому стиковому ізолюючому з'єднанні, яке містить стикові накладки з композиційного матеріалу, стягнуті між собою через рейку кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в шийках рейок та в стикових накладках, і притискні планки, надіті на кріпильні елементи, ВІДПОВІДНО до корисної моделі, стикова накладка сполучена з ВІДПОВІДНОЮ поверхнею рейки, при цьому між рейкою і стиковою накладкою встановлений ізолятор В отворах стикових накладок встановлені ізолюючи втулки, при цьому щонайменше одна торцева поверхня кожної втулки з'єднана з ізолятором Між двома рейками, що з'єднуються, встановлена міжрейкова стикова ізолююча накладка Таким чином, запропонована конструкція рейкового стикового ізолюючого з'єднання має насту Відоме рейкове стикове ізолююче з'єднання має недолік, а саме монтаж стику є досить складним і трудомістким Відомо електричне ізолююче рейкове стикове з'єднання, що складається із стикових накладок, виготовлених з композиційного матеріалу, стягнутих між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в шийках рейок та накладках, притискних планок, надітих на кріпильні елементи У СПІВВІСних отворах встановлена втулка, на торцях якої виконані шліци Дане електричне ізолююче рейкове стикове з'єднання має ряд недоліків, а саме недостатню надійність з'єднання через нерівномірний розподіл навантажень у стикових накладках, а також те, що монтаж даного стикового з'єднання є складним і трудомістким пні ВІДМІТНІ ознаки - стикова накладка сполучена з ВІДПОВІДНОЮ поверхнею рейки, тобто поверхня стикової накладки повторює бічну поверхню рейки, не залишаю О) со < с УКРАЇНА (19) UA (11,1394 из, U (51,6Е01В11/54 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) РЕЙКОВЕ СТИКОВЕ ІЗОЛЮЮЧЕ З'ЄДНАННЯ 1 (21,2001128482 (22,10 12 2001 (24, 16 09 2002 (46, 16 09 2002, Бюл № 9, 2002 р (72, Івановський Олексій Анатолійович (73) Івановський Олексій Анатолійович (57, 1 Рейкове стикове ізолююче з'єднання, що містить стикові накладки з композиційного матеріалу, стягнуті між собою через рейку кріпильними елементами, пропущеними крізь СШВВІСНІ отвори, виконані в рейках та в стикових накладках, і притискні планки, надіті на кріпильні елементи, яке відрізняється тим, що стикова на кладка сполучена з ВІДПОВІДНОЮ поверхнею рейки, при цьому між рейкою і стиковою накладкою встановлений ізолятор 2 Рейкове стикове ізолююче з'єднання за п 1, яке відрізняється тим, що в отворах стикових накладок встановлені ІЗОЛЮЮЧІ втулки, при цьому щонайменше одна торцева поверхня кожної ізолюючої втулки з'єднана з ізолятором 3 Рейкове стикове ізолююче з'єднання за пп 1,2, яке відрізняється тим, що між двома рейками, що з'єднуються, встановлена стикова ізолююча накладка Корисна модель стосується верхньої будови залізничної коли, а саме конструкцій рейкових ізолюючих стиків Відомо рейкове стикове ізолююче з'єднання, що прийняте за аналог пропонованої корисної моделі, яке містить стикові накладки з композиційного матеріалу, стягнуті між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в рейках та в накладках, і притискні планки з металу, надіті на кріпильні елементи (патент РФ № 2040622, 1995) В основу корисної моделі покладено завдання підвищення надійності рейкового стикового ізолюючого з'єднання, а також спрощення технології складання рейкового стикового ізолюючого з'єднання шляхом забезпечення рівномірного розподілу навантажень у стикових накладках за рахунок вдосконалення конструкції системи «стикова накладка - рейка» Поставлене завдання вирішується тим, що у рейковому стиковому ізолюючому з'єднанні, яке містить стикові накладки з композиційного матеріалу, стягнуті між собою через рейку кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в шийках рейок та в стикових накладках, і притискні планки, надіті на кріпильні елементи, ВІДПОВІДНО до корисної моделі, стикова накладка сполучена з ВІДПОВІДНОЮ поверхнею рейки, при цьому між рейкою і стиковою накладкою встановлений ізолятор В отворах стикових накладок встановлені ізолюючи втулки, при цьому щонайменше одна торцева поверхня кожної втулки з'єднана з ізолятором Між двома рейками, що з'єднуються встановлена міжрейкова стикова ізолююча накладка Таким чином, запропонована конструкція рейкового стикового ізолюючого з'єднання має насту Відоме рейкове стикове ізолююче з'єднання має недолік, а саме монтаж стику є досить складним і трудомістким Відомо електричне ізолююче рейкове стикове з'єднання, що складається із стикових накладок, виготовлених з композиційного матеріалу, стягнутих між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в шийках рейок та накладках, притискних планок, надітих на кріпильні елементи У СПІВВІСних отворах встановлена втулка, на торцях якої виконані шліци Дане електричне ізолююче рейкове стикове з'єднання має ряд недоліків, а саме недостатню надійність з'єднання через нерівномірний розподіл навантажень у стикових накладках, а також те, що монтаж даного стикового з'єднання є складним і трудомістким пні ВІДМІТНІ ознаки - стикова накладка сполучена з відповідною поверхнею рейки, тобто поверхня стикової накладки повторює бічну поверхню рейки, не залишаю О) со 1394 чи зазору на всьому протязі контакту Це дозволяє забезпечити щільний контакт стикової накладки і рейки, що забезпечує надійне з'єднання системи «стикова накладка - рейка» Відсутність зазорів у з'єднанні «стикова накладка - рейка» дозволяє зменшити сили, які діють на окремі ділянки рейки і стикової накладки, що запобігає появі небезпечних ділянок (за теорією МІЦНОСТІ), концентраторів напружень або їхньому розвиткові, якщо такі маються Таким чином, істотно знижуються контактні напруження Крім цього, ізолятор забезпечує єдність втулки і стикової накладки, тобто в процесі складання стикова накладка і втулка виступають як одна складальна одиниця, що спрощує технологію складання рейкового стикового ізолюючого з'єднання, - в отворах стикових накладок встановлені ІЗОЛЮЮЧІ втулки, при цьому щонайменше одна торцева поверхня кожної втулки з'єднана з ізолятором При монтажі рейкового стикового ізолюючого з'єднання це забезпечує автономність системи «втулки - стикова накладка», використання Гі як окремої стикувальної одиниці, що значно спрощує технологію складання, дозволяє відмовитися від використання громіздкого обладнання, - між двома рейками, що з'єднуються, встановлена міжрейкова стикова ізолююча накладка Це підвищує надійність рейкового стикового ізолюючого з'єднання Під час температурних коливань змінюється довжина рейки Це може призвести до деформації рейок в МІСЦІ стикання Міжрейкова стикова ізолююча накладка сприймає на себе зусилля, викликані температурними коливаннями, а також заповнює зазор між двома рейками, які з'єднуються Таким чином, усі наведені ознаки забезпечують вирішення завдання, покладеного в основу корисної моделі Суть даної корисної моделі пояснюється кресленнями, дена фіг 1 - вигляд збоку рейкового стикового ізолюючого з'єднання, фіг 2 - поздовжній розріз рейкового стикового \ж=: *|а » - ^у --Д Фіг 1 ч \\ W \\\-. \\ч : Ч\Фіг.2 ізолюючого з'єднання, фіг 3 - поперечний переріз рейкового стикового ізолюючого з'єднання Ізолююче рейкове стикове з'єднання складається із стикових накладок і, розташованих з обох боків рейки 2 Між рейкою 2 і стиковими накладками ' розташований ізолятор 3, виконаний з композиційного матеріалу В рейці та в накладках виконані, ВІДПОВІДНО, отвори 4 і 5 під ІЗОЛЮЮЧІ втулки 6 Болт 7, пропущений крізь отвори 4, 5, втулки 6 і встановлений разом з притискними планками 8, кріпиться гайкою 9 Між двома рейками 2, що з'єднуються, встановлена міжрейкова стикова ізолююча накладка 10, виконана з композиційного матеріалу Монтаж стикового з'єднання здійснюється наступним чином В отвори 4 і отвори 5 з ізолюючей втулкою 6 вставляють болт 7 з притискними планками 8 Між двома рейками, що з'єднуються, встановлюється міжрейкова стикова ізолююча накладка 10 За допомогою болта 7 і гайки 9 стикові накладки 1 разом з ізолятором 3 і втулками 6 притискаються і закріплюються до рейки 2 Торець втулок 8, ближній до рейки 2, знаходиться в нерознімному контакті з ізолюючею втулкою 6, що дозволяє стиковій накладці 1 і втулці 6 утворити складальну одиницю Притискні планки 8 призначені для запобігання випадковому пошкодженню стикових накладок ' в процесі експлуатації, а також для зменшення контактних напружень під головкою болта 7 і гайкою 9 При виникненні в процесі експлуатації теплових деформацій рейок навантаження від рейок 2 буде рівномірно передаватися на стикові накладки 1 через елементи їх кріплення, тому що за рахунок попереднього вибирання монтажних зазорів всі елементи рейкового стикового ізолюючего з'єднання вступають в роботу одночасно і, ВІДПОВІДНО, відбувається більш рівномірний розподіл навантажень в стикових накладках 1 Таким чином, дане технічне вирішення забезпечує підвищення надійності рейкового стикового ізолюючого з'єднання, а також сприяє спрощенню технології його складання 1394 5-5 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
