Тростина ортопедична опорна

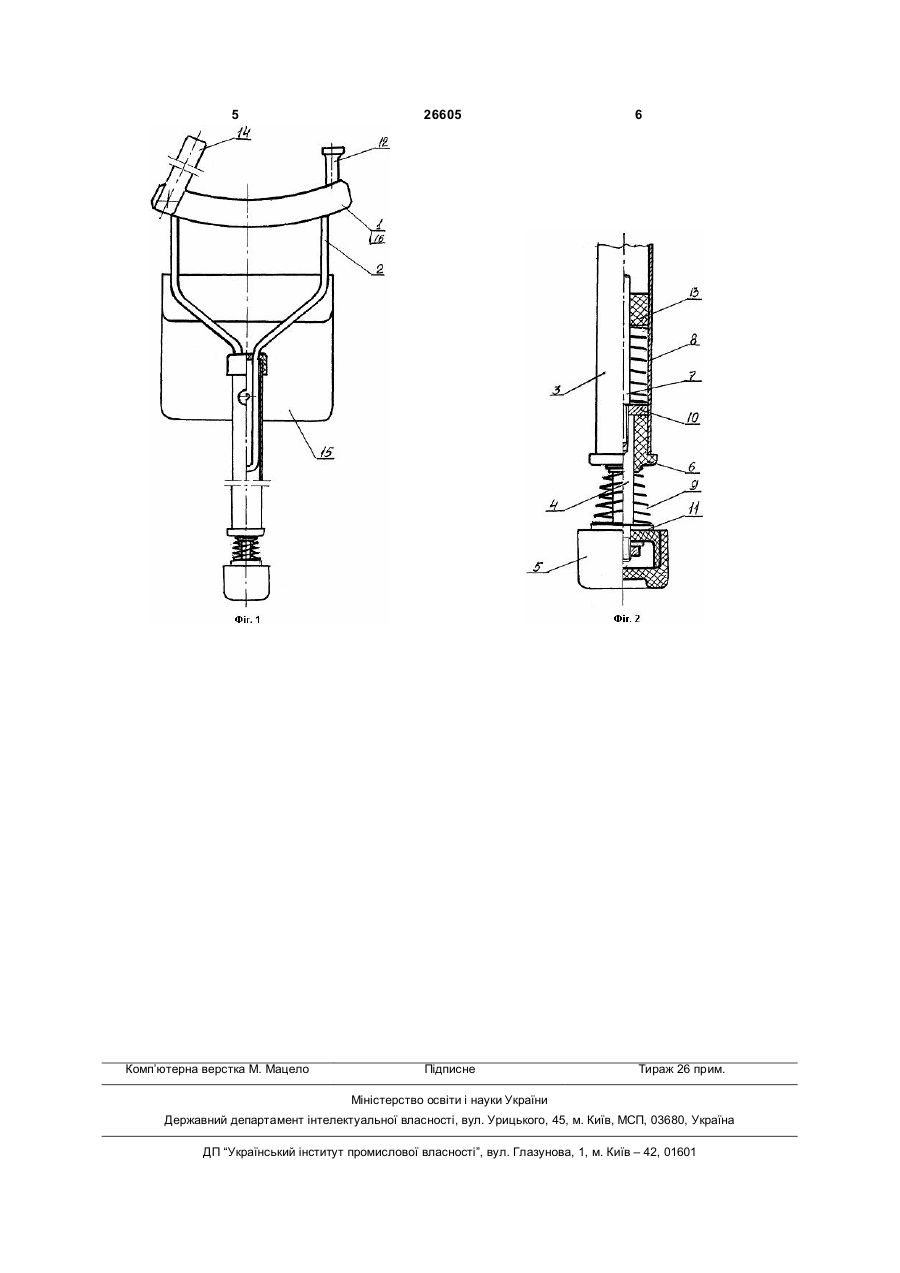

1. Тростина ортопедична опорна, яка складається зі стійки з наконечником на її нижньому кінці і рукояткою опорною на верхньому, яка відрізняється тим, що рукоятка опорна виконана у вигляді вилки з встановленою на її кінцях перемичкою, увігнутою всередину, стійка виконана пустотілою, всередині стійки розташований амортизатор, що складається з втулки з центральним штоком, на якому розташована пружина, і зв'язаного зі штоком напрямного засобу, а на нижньому кінці штока встановлений наконечник. 2. Тростина за п. 1, яка відрізняється тим, що напрямний засіб складається з напрямної шпиль 3 26605 4 напівжорсткою сумкою 15, закріпленою на розгананий з матеріалу, який добре всмоктує вологу, луженнях вилки 2. Між амортизатором і наконечнаприклад натуральної або штучної шкіри. ником 5 встановлена шайба 11 і пружина 9. Для підвищення комфортності використання Спосіб використання тростини. тростини, її рукоятка додатково оснащена шлейПереставляючи тростину при здійсненні кроку, кою для надівання на руку, вішалкою для ручних сила притиснення підошви амортизується за рахунош та напівжорсткою сумкою, закріпленою на нок гнучкості верхньої частини наконечника 5 та розгалуженнях вилки. пружин 9 та 8. Наконечник 5 в початковий момент Шлейку бажано не знімати з руки весь час виторкається опори під кутом миттєво, за рахунок користання тростини, це допоможе фіксувати її на осьових дій пружин 9 та 8 та миттєво лягає на всю руці, в той час, коли рукою людина, наприклад, площину своєї основи та залишається нерухомим тримається за поручень, або щось дістає. до переносу тростини до чергового кроку. Сила та Для надійності утримання тростини в руці амплітуда амортизації забезпечується осьовим проміжок між розгалуженнями вилки виконаний переміщенням штока 4 у втулках 6 та 13 за рахурозміром, не менш ніж на ширину долоні. нок, по-перше, конструкцій пружин 9 і 8, по-друге, Для підстрахування повернення наконечника в проміжком між втулками 6 і 13, по-третє, лінійною вихідне положення між амортизатором і наконечвеличиною штока 4 між втулкою 6, верхньою плоником додатково встановлена пружина. щадкою наконечника 5 та висотою втулки. Суть нової тростини ортопедичної полягає в Технічний результат нової тростини представтому, що всі її деталі мають якісно нові форми. лений якісно новими факторами комфорту її кориВони створені на основі системного аналізу забезстувача і надійною опорною стійкістю, створеними печення комфорту при користуванні та надійною на основі системної оптимізації досконалих форм стійкістю опори при всіх векторах її функціональу конструкціях її деталей для забезпечення допоних нахилів, в т.ч. й на гладеньких поверхнях. моги в травматології, ортопедії та старим немічНа Фіг.1 зображений загальний вигляд тростиним людям за рахунок: ни. - бережного комфортного положення долоні на На Фіг.2 - конструкція амортизатора. рукоятці, увігнутої форми з її плоскою верхньою Тростина ортопедична опорна складається зі площиною й демпферною підкладкою, в т.ч. за стійки 3 з рукояткою опорою на верхньому кінці, повної відсутності стискаючих дій долоні та спеціяка виконана у вигляді вилки 2 з встановленою на альної вішалки 12; її кінцях перемичкою 1, увігнутою всередину, стій- ліквідації ефекту "довбання" суглобів руки і ка 3 виконана полою, всередині стійки розташовапсихіки при крокових приземленнях тростини; ний амортизатор, що складається з втулки 6 з - усі функціональні нахили та повороти тросцентральним штоком 4, на якому розташована тини здійснюються в режимі непорушності основи пружина 8 і зв'язаної зі штоком напрямної шпильки наконечника на точці її опори, від моменту призе7, а на нижньому кінці штоку 4 встановлений накомлення до наступного підйому-переносу, тим санечник 5. Напрямна шпилька 7 встановлена між мим, забезпечуючи надійну стійкість дій тростини в обмежувальними втулкою 13 і шайбою 10. Перет.ч. і слизьких поверхнях. мичка 1 оснащена чохлом 16, шлейкою 14 для надівання на руку, вішалкою 12 для ручних нош та 5 Комп’ютерна верстка М. Мацело 26605 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
