Ортопедична рукавиця бабіненка

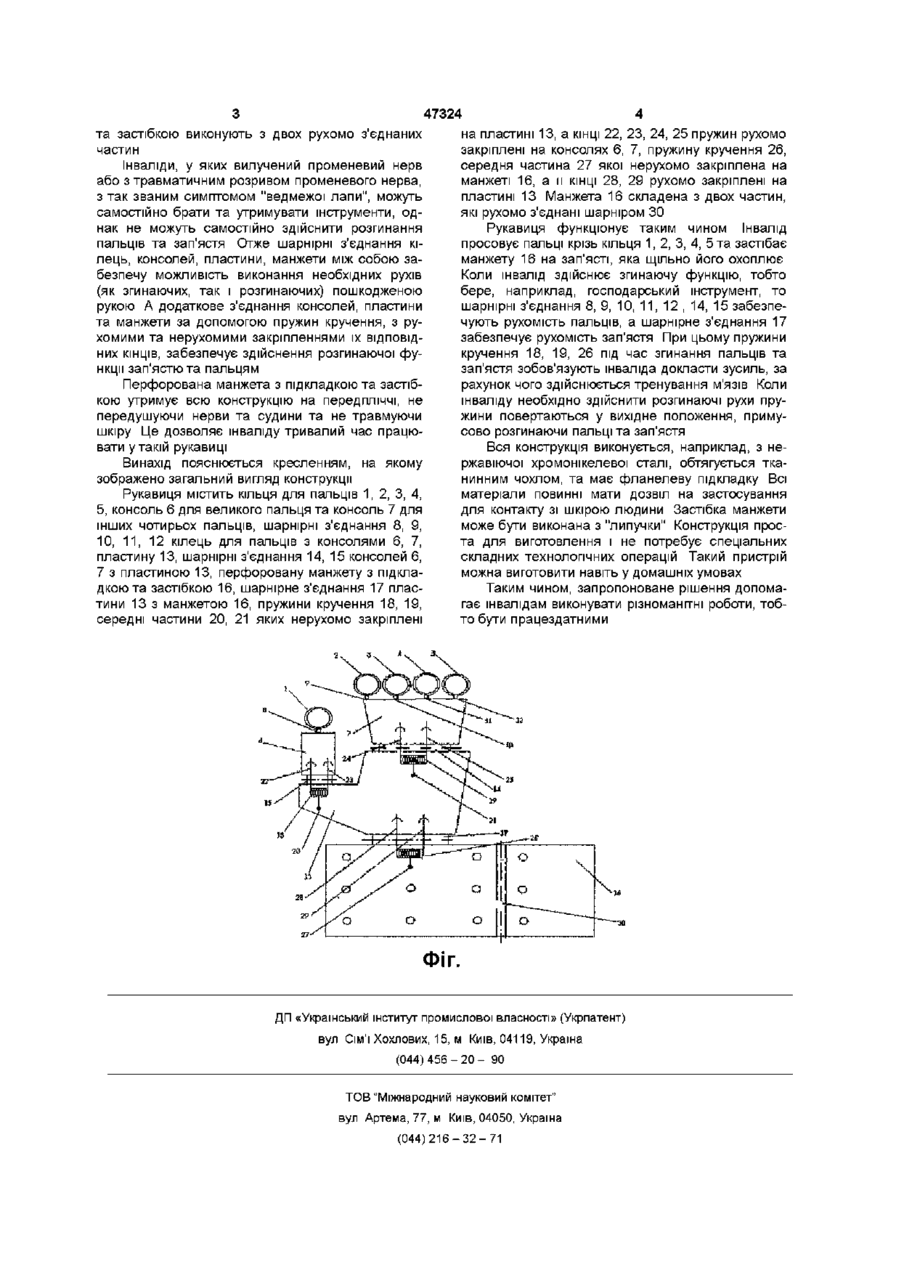

1 Ортопедична рукавиця, яка містить ложементи для пальців, перфоровану манжету з підкладкою та застібкою, яка відрізняється тим, що ложементи для пальців виконані у вигляді кілець, які шарнірно з'єднані з консолями, котрі шарнірно з'єднані з пластиною, з якою, в свою чергу, шарні рно з єднана манжета, крім того, пластина додатково з'єднана з консолями та манжетою пружинами кручення, при цьому середні частини пружин, які з'єднані з консолями, нерухомо закріплені на пластині, а їх КІНЦІ рухомо закріплені на консолях, середня частина пружини, яка з'єднана з манжетою, нерухомо закріплена на манжеті, а її КІНЦІ рухомо закріплені на пластині 2 Ортопедична рукавиця за п 1, яка відрізняється тим, що перфорована манжета з підкладкою та застібкою виконана з двох рухомо з'єднаних частин Винахід відноситься до медицини, а саме, до ортопедичної техніки Відомо рішення "Штучна кисть"(п UA № 838, A61F2/54, публ "ПВ"№ 2,1993), згідно з яким штучна кисть містить корпус з оболонкою та шарнірно з'єднані з ним пальці, виконані у вигляді підпружинених фаланг, гнучкі тяги та натяжний механізм Відоме рішення вирішує питання реабілітації інваліда, який втратив кисть, тобто це є протез Однак здійснювати реабілітацію інваліда, у якого руки лише частково не функціонують, за допомогою відомого рішення неможливо Відомо рішення "Ортопедический аппарат на предплечье с обхватом лучезапястного сустава" (ас СРСР №223257, A61F 1/06, публ БИ №24, 1968 ), яке містить кожану гільзу з шинами, полукільцями та лонгеткою, яка забезпечена приймачем інструментів Це рішення дозволяє інвалідам здійснювати робочі процеси, користуватись господарчими інструментами за рахунок передачі навантаження на передпліччя, минаючи вражений сустав, наприклад, "який бовтається" Однак така конструкція не може бути застосована для інвалідів, у яких кисть та пальці частково рухаються Найближчим з аналогів є рішення "Ортопедическое устройство Торопова О Н " (ас СРСР №865294, A61F 5/00, публ БИ №35,1981), яке містить ложементи для пальців, утримувачі інструментів, перфоровану манжету з підкладкою та застібкою Відоме рішення дозволяє виконувати силові операції враженими, наприклад, паралічем, пальцями та фіксувати їх у зручному положенні Однак конструкція цього пристрою досить складна, що потребує застосування складних технологічних операцій під час його виготовлення Крім того, відомий пристрій має обмежене застосування тому, що може використовуватись лише інвалідами, у яких зовсім не працюють пальці В основу винаходу поставлено технічну задачу, яка полягає у створенні такого пристрою, який дозволив би інвалідам, у яких вилучений променевий нерв, компенсувати розгинаючу функцію зап'ястя та пальців і одночасно конструкція якого була би простою для виготовлення, що і є технічним результатом Технічна задача вирішується тим, що ортопедична рукавиця Бабшенка, яка містить ложементи для пальців, перфоровану манжету з підкладкою та застібкою, згідно з винаходом, ложементи для пальців виконані у вигляді колець, які шарнірно з'єднані з консолями, котрі шарнірно з'єднані з пластиною, з якою, в свою чергу, шарнірно з'єднана манжета, крім того, пластина додатково з'єднана з консолями та манжетою пружинами кручення, при цьому середні частини пружин, які з'єднані з консолями, нерухомо закріплені на пластині, а їх КІНЦІ рухомо закріплені на консолях, середня частина пружини, яка з'єднана з манжетою, нерухомо закріплена на манжеті, а її КІНЦІ рухомо закріплені на пластині Крім того, перфоровану манжету з підкладкою со 47324 та застібкою виконують з двох рухомо з'єднаних частин Інваліди, у яких вилучений променевий нерв або з травматичним розривом променевого нерва, з так званим симптомом "ведмежої лапи", можуть самостійно брати та утримувати інструменти, однак не можуть самостійно здійснити розгинання пальців та зап'ястя Отже шарнірні з'єднання кілець, консолей, пластини, манжети між собою забезпечу можливість виконання необхідних рухів (як згинаючих, так і розгинаючих) пошкодженою рукою А додаткове з'єднання консолей, пластини та манжети за допомогою пружин кручення, з рухомими та нерухомими закріпленнями їх ВІДПОВІДНИХ КІНЦІВ, забезпечує здійснення розгинаючої функції зап'ястю та пальцям Перфорована манжета з підкладкою та застібкою утримує всю конструкцію на передпліччі, не передушуючи нерви та судини та не травмуючи шкіру Це дозволяє інваліду тривалий час працювати утакій рукавиці Винахід пояснюється кресленням, на якому зображено загальний вигляд конструкції Рукавиця містить кільця для пальців 1, 2, 3, 4, 5, консоль 6 для великого пальця та консоль 7 для інших чотирьох пальців, шарнірні з'єднання 8, 9, 10, 11, 12 кілець для пальців з консолями 6, 7, пластину 13, шарнірні з'єднання 14, 15 консолей 6, 7 з пластиною 13, перфоровану манжету з підкладкою та застібкою 16, шарнірне з'єднання 17 пластини 13 з манжетою 16, пружини кручення 18, 19, середні частини 20, 21 яких нерухомо закріплені на пластині 13, а КІНЦІ 22, 23, 24, 25 пружин рухомо закріплені на консолях 6, 7, пружину кручення 26, середня частина 27 якої нерухомо закріплена на манжеті 16, а и КІНЦІ 28, 29 рухомо закріплені на пластині 13 Манжета 16 складена з двох частин, які рухомо з'єднані шарніром ЗО Рукавиця функціонує таким чином Інвалід просовує пальці крізь кільця 1, 2, 3, 4, 5 та застібає манжету 16 на зап'ясті, яка щільно його охоплює Коли інвалід здійснює згинаючу функцію, тобто бере, наприклад, господарський інструмент, то шарнірні з'єднання 8, 9, 10, 11, 12 , 14, 15 забезпечують рухомість пальців, а шарнірне з'єднання 17 забезпечує рухомість зап'ястя При цьому пружини кручення 18, 19, 26 під час згинання пальців та зап'ястя зобов'язують інваліда докласти зусиль, за рахунок чого здійснюється тренування м'язів Коли інваліду необхідно здійснити розгинаючі рухи пружини повертаються у вихідне положення, примусово розгинаючи пальці та зап'ястя Вся конструкція виконується, наприклад, з нержавіючої хромонікелевої сталі, обтягується тканинним чохлом, та має фланелеву підкладку Всі матеріали повинні мати дозвіл на застосування для контакту зі шкірою людини Застібка манжети може бути виконана з "липучки" Конструкція проста для виготовлення і не потребує спеціальних складних технологічних операцій Такий пристрій можна виготовити навіть у домашніх умовах Таким чином, запропоноване рішення допомагає інвалідам виконувати різноманітні роботи, тобто бути працездатними ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 47324
