Вихрострумовий перетворювач

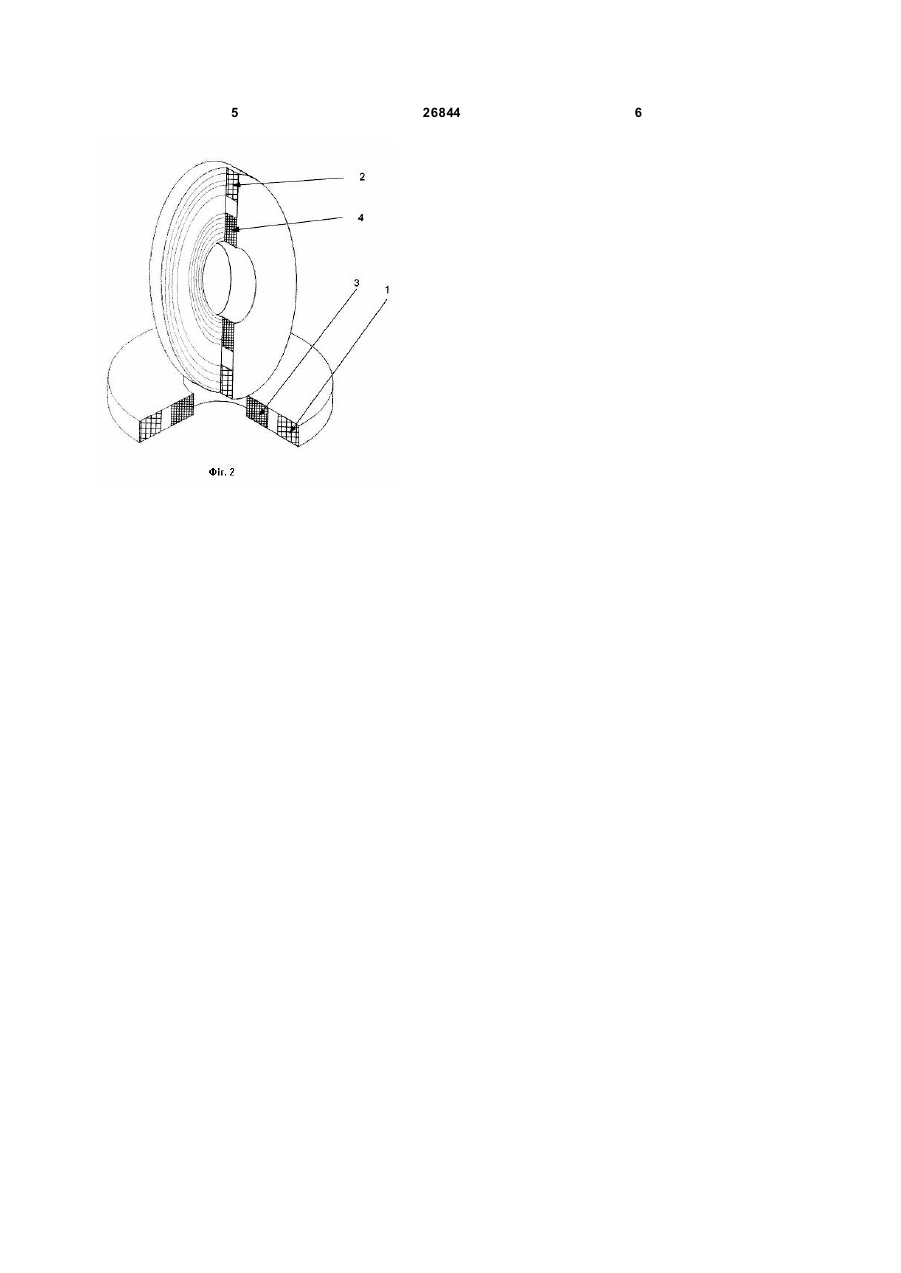

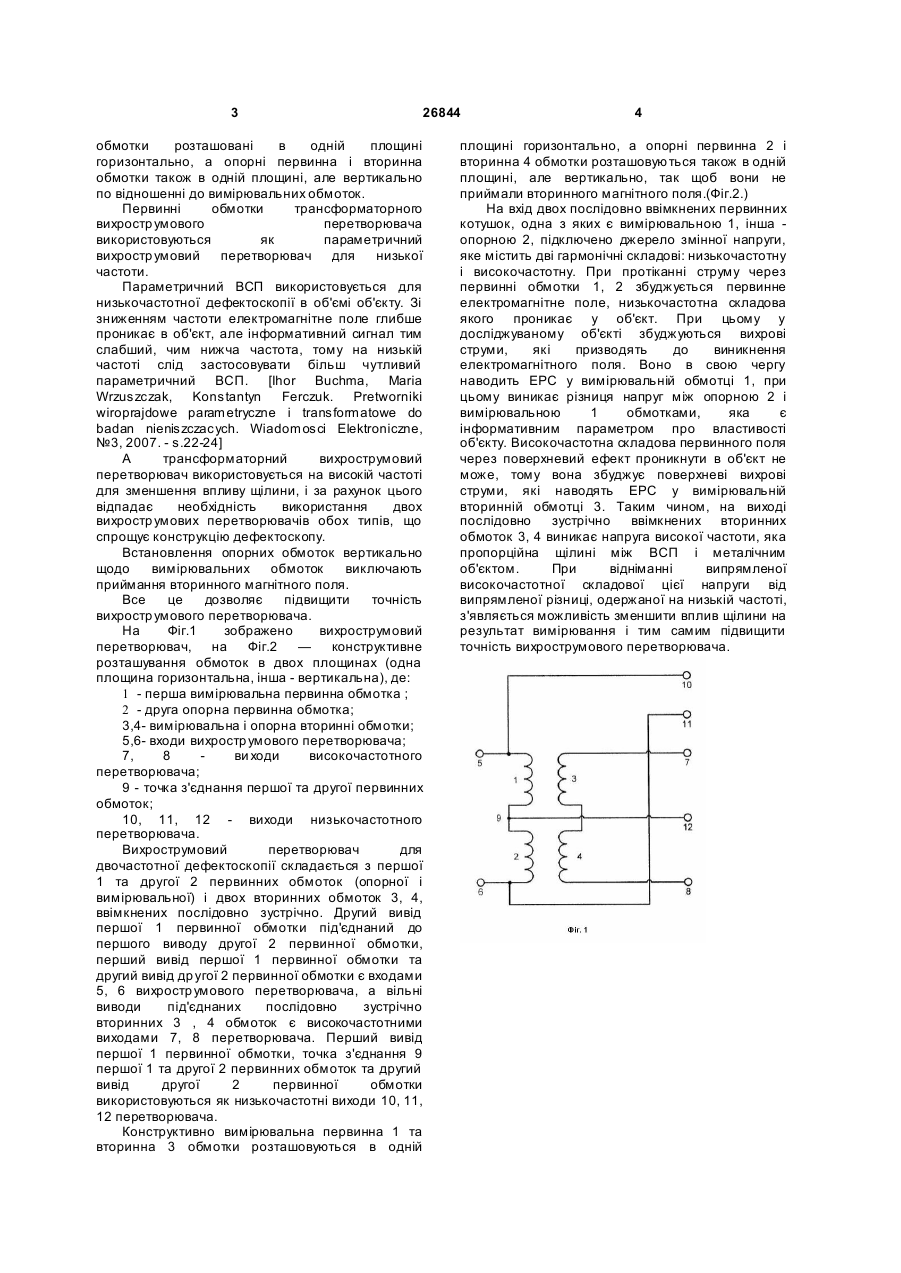

Вихрострумовий перетворювач, що складається з першої та другої первинних обмоток і двох вторинних обмоток, ввімкнених послідовно зустрічно, причому другий вивід першої первинної обмотки під'єднаний до першого виводу др угої первинної обмотки, перший вивід першої первинної обмотки та другий вивід др угої 3 26844 обмотки розташовані в одній площині горизонтально, а опорні первинна і вторинна обмотки також в одній площині, але вертикально по відношенні до вимірювальних обмоток. Первинні обмотки трансформаторного вихростр умового перетворювача використовуються як параметричний вихростр умовий перетворювач для низької частоти. Параметричний ВСП використовується для низькочастотної дефектоскопії в об'ємі об'єкту. Зі зниженням частоти електромагнітне поле глибше проникає в об'єкт, але інформативний сигнал тим слабший, чим нижча частота, тому на низькій частоті слід застосовувати більш чутливий параметричний ВСП. [Ihor Buchma, Maria Wrzuszczak, Konstantyn Ferczuk. Pretworniki wiroprajdowe parametryczne і transformatowe do badan nieniszczacych. Wiadomosci Elektroniczne, №3, 2007. - s.22-24] А трансформаторний вихрострумовий перетворювач використовується на високій частоті для зменшення впливу щілини, і за рахунок цього відпадає необхідність використання двох вихростр умових перетворювачів обох типів, що спрощує конструкцію дефектоскопу. Встановлення опорних обмоток вертикально щодо вимірювальних обмоток виключають приймання вторинного магнітного поля. Все це дозволяє підвищити точність вихростр умового перетворювача. На Фіг.1 зображено вихрострумовий перетворювач, на Фіг.2 — конструктивне розташування обмоток в двох площинах (одна площина горизонтальна, інша - вертикальна), де: 1 - перша вимірювальна первинна обмотка ; 2 - друга опорна первинна обмотка; 3,4- вимірювальна і опорна вторинні обмотки; 5,6- входи вихростр умового перетворювача; 7, 8 ви ходи високочастотного перетворювача; 9 - точка з'єднання першої та другої первинних обмоток; 10, 11, 12 - виходи низькочастотного перетворювача. Вихрострумовий перетворювач для двочастотної дефектоскопії складається з першої 1 та другої 2 первинних обмоток (опорної і вимірювальної) і двох вторинних обмоток 3, 4, ввімкнених послідовно зустрічно. Другий вивід першої 1 первинної обмотки під'єднаний до першого виводу другої 2 первинної обмотки, перший вивід першої 1 первинної обмотки та другий вивід др угої 2 первинної обмотки є входами 5, 6 вихростр умового перетворювача, а вільні виводи під'єднаних послідовно зустрічно вторинних 3 , 4 обмоток є високочастотними виходами 7, 8 перетворювача. Перший вивід першої 1 первинної обмотки, точка з'єднання 9 першої 1 та другої 2 первинних обмоток та другий вивід другої 2 первинної обмотки використовуються як низькочастотні виходи 10, 11, 12 перетворювача. Конструктивно вимірювальна первинна 1 та вторинна 3 обмотки розташовуються в одній 4 площині горизонтально, а опорні первинна 2 і вторинна 4 обмотки розташовуються також в одній площині, але вертикально, так щоб вони не приймали вторинного магнітного поля.(Фіг.2.) На вхід двох послідовно ввімкнених первинних котушок, одна з яких є вимірювальною 1, інша опорною 2, підключено джерело змінної напруги, яке містить дві гармонічні складові: низькочастотну і високочастотну. При протіканні струму через первинні обмотки 1, 2 збуджується первинне електромагнітне поле, низькочастотна складова якого проникає у об'єкт. При цьому у досліджуваному об'єкті збуджуються вихрові струми, які призводять до виникнення електромагнітного поля. Воно в свою чергу наводить ЕРС у вимірювальній обмотці 1, при цьому виникає різниця напруг між опорною 2 і вимірювальною 1 обмотками, яка є інформативним параметром про властивості об'єкту. Високочастотна складова первинного поля через поверхневий ефект проникнути в об'єкт не може, тому вона збуджує поверхневі вихрові струми, які наводять ЕРС у вимірювальній вторинній обмотці 3. Таким чином, на виході послідовно зустрічно ввімкнених вторинних обмоток 3, 4 виникає напруга високої частоти, яка пропорційна щілині між ВСП і металічним об'єктом. При відніманні випрямленої високочастотної складової цієї напруги від випрямленої різниці, одержаної на низькій частоті, з'являється можливість зменшити вплив щілини на результат вимірювання і тим самим підвищити точність вихрострумового перетворювача. 5 26844 6
