Віброекструдер для подавання бетонних сумішей у форму

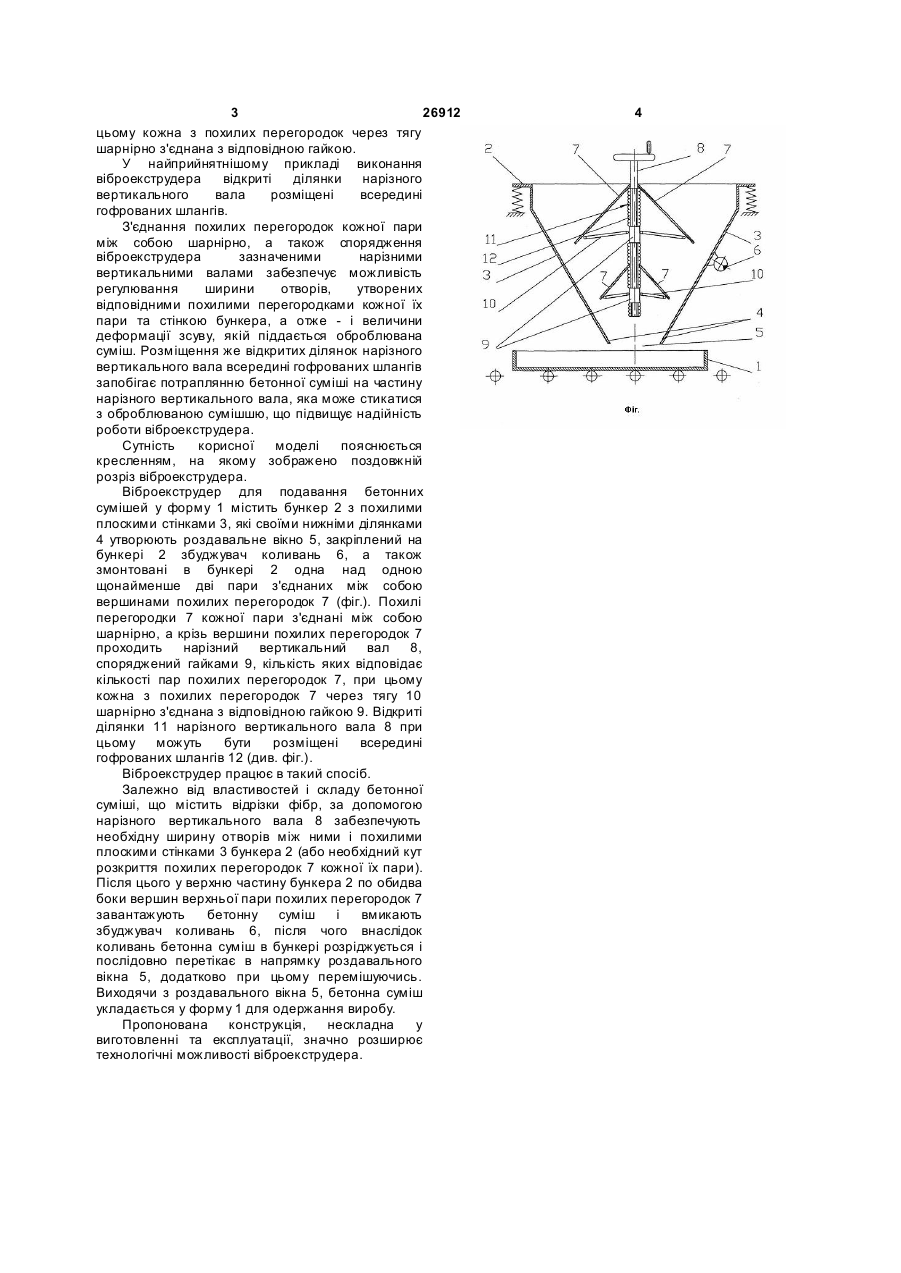

1. Віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, закріплений на 3 26912 цьому кожна з похилих перегородок через тягу шарнірно з'єднана з відповідною гайкою. У найприйнятнішому прикладі виконання віброекструдера відкриті ділянки нарізного вертикального вала розміщені всередині гофрованих шлангів. З'єднання похилих перегородок кожної пари між собою шарнірно, а також спорядження віброекструдера зазначеними нарізними вертикальними валами забезпечує можливість регулювання ширини отворів, утворених відповідними похилими перегородками кожної їх пари та стінкою бункера, а отже - і величини деформації зсуву, якій піддається оброблювана суміш. Розміщення же відкритих ділянок нарізного вертикального вала всередині гофрованих шлангів запобігає потраплянню бетонної суміші на частину нарізного вертикального вала, яка може стикатися з оброблюваною сумішшю, що підвищує надійність роботи віброекструдера. Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз віброекструдера. Віброекструдер для подавання бетонних сумішей у форму 1 містить бункер 2 з похилими плоскими стінками 3, які своїми нижніми ділянками 4 утворюють роздавальне вікно 5, закріплений на бункері 2 збуджувач коливань 6, а також змонтовані в бункері 2 одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок 7 (фіг.). Похилі перегородки 7 кожної пари з'єднані між собою шарнірно, а крізь вершини похилих перегородок 7 проходить нарізний вертикальний вал 8, споряджений гайками 9, кількість яких відповідає кількості пар похилих перегородок 7, при цьому кожна з похилих перегородок 7 через тягу 10 шарнірно з'єднана з відповідною гайкою 9. Відкриті ділянки 11 нарізного вертикального вала 8 при цьому можуть бути розміщені всередині гофрованих шлангів 12 (див. фіг.). Віброекструдер працює в такий спосіб. Залежно від властивостей і складу бетонної суміші, що містить відрізки фібр, за допомогою нарізного вертикального вала 8 забезпечують необхідну ширину отворів між ними і похилими плоскими стінками 3 бункера 2 (або необхідний кут розкриття похилих перегородок 7 кожної їх пари). Після цього у верхню частину бункера 2 по обидва боки вершин верхньої пари похилих перегородок 7 завантажують бетонну суміш і вмикають збуджувач коливань 6, після чого внаслідок коливань бетонна суміш в бункері розріджується і послідовно перетікає в напрямку роздавального вікна 5, додатково при цьому перемішуючись. Виходячи з роздавального вікна 5, бетонна суміш укладається у форму 1 для одержання виробу. Пропонована конструкція, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості віброекструдера. 4
