Паралельні бруси

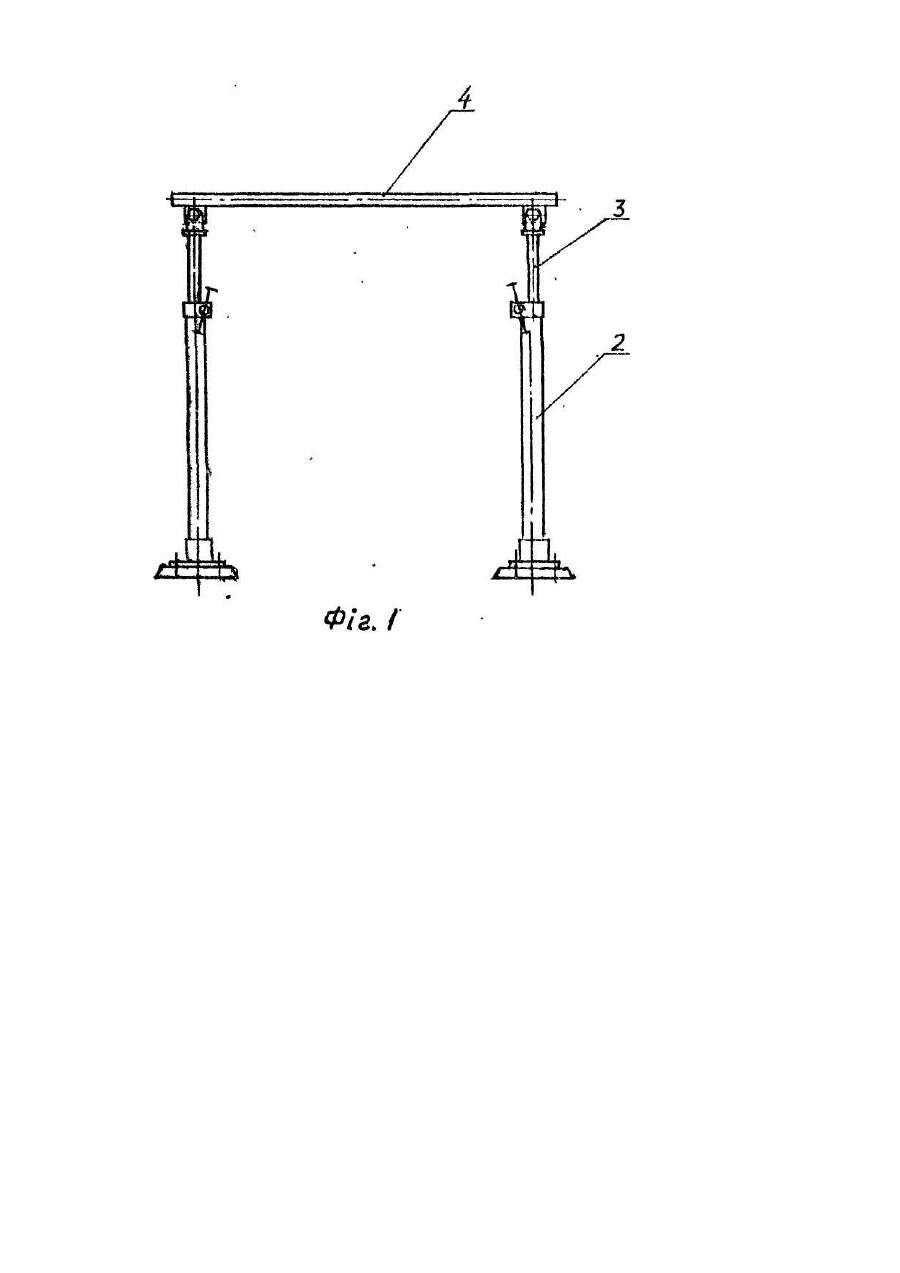

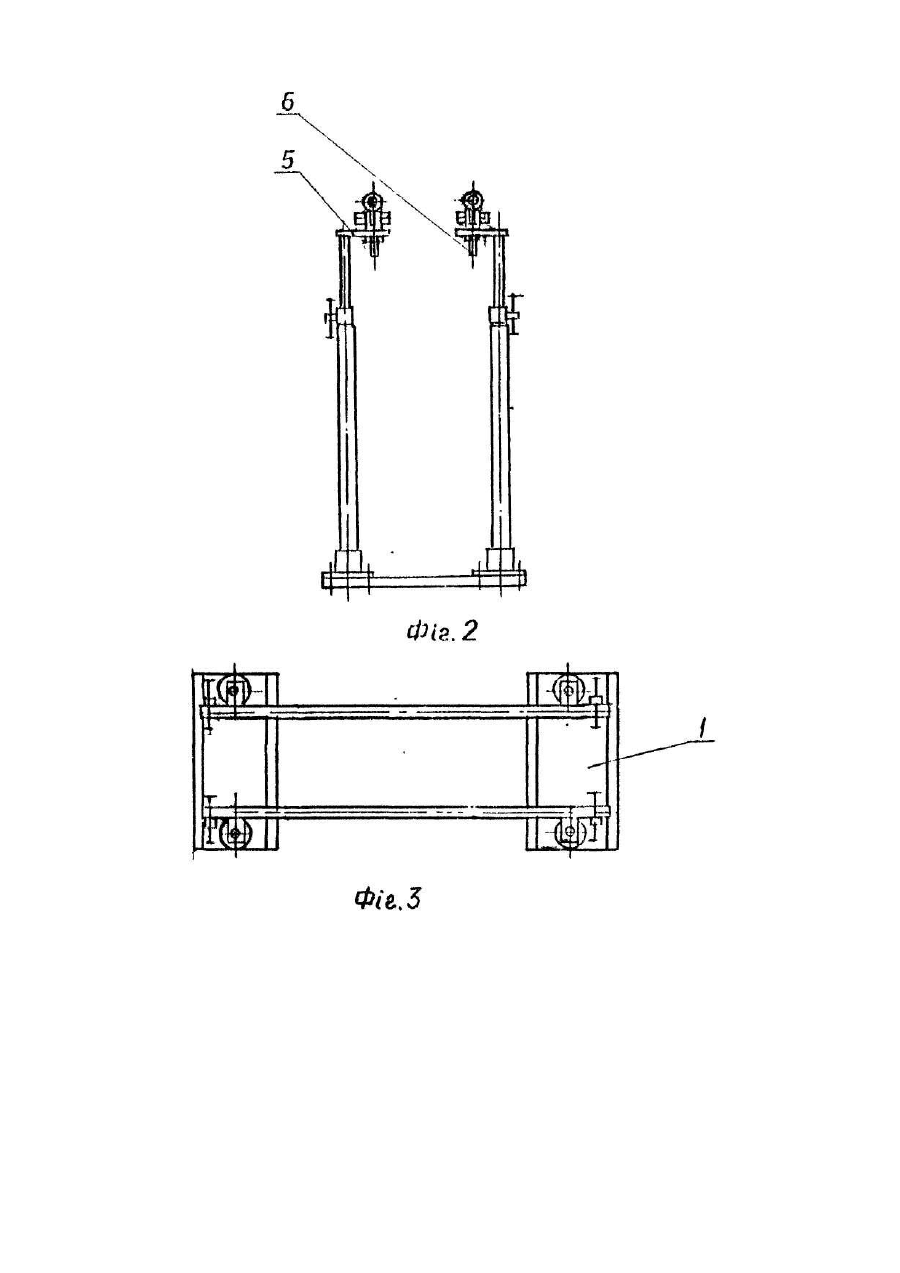

Корисна модель стосується засобів реабілітації та підтримання фізичної форми Інвалідів, а саме, конструкції паралельних брусів Відомі паралельні бруси [Каталог Equipment for Physiotherapy and Rehabilitation - ENRAF NONIUS, 1993, с 78], які містять основу у вигляді двох пластин, на кожній з яких закріплені два порожнисті стояки В стояках з можливістю вертикального І кутового переміщень та фіксації відносно стояків встановлені колонки, на які спираються дві жердини. Кожна жердина з'єднана з двома колонками Вказані ознаки є спільними з суттєвими ознаками корисної моделі, що заявляється. Недоліком відомих брусів є неможливість зміни відстані між жердинами в горизонтальній площині, що звужує функціональні можливості брусів, не дає змоги повністю пристосувати їх до антропометричних даних користувача Задача корисної моделі - в паралельних брусах шляхом зміни конструкції з'єднання колонок з жердинами забезпечити можливість зміни відстані між жердинами в горизонтальній площині Зазначена задача вирішується тим, що в паралельних брусах, які містять основу у вигляді двох пластин, чотири порожнисті стояки, попарно закріплені на пластинах, колонки, встановлені в стояках з можливістю вертикального переміщення, повороту та фіксації відносно стояків І дві жердини, кожна з яких з'єднана з верхніми кінцями двох колонок, жердини з'єднані з колонками кронштейнами, одним кінцем закріпленими на колонках, а іншим шарнірно з'єднаними з жердинами. Завдяки з'єднанню жердин з колонками кронштейнами, одним кінцем закріпленими на колонках, а іншим шарнірно з'єднаними з жердинами, жердини в місцях з'єднання з кронштейнами набувають власних вертикальних осей, які не співпадають з осями колонок, І при повертанні колонок, а з ними І кронштейнів, переміщуються в горизонтальній площині, тобто відстань між ними змінюється. На фіг. 1 зображений головний вид брусів; на фіг. 2 - вид зліва; на фіг. З - вид зверху. Паралельні бруси містять основу у формі двох пластин 1. на яких попарно закріплені чотири порожнисті стояки 2. В стояках з можливістю вертикального переміщення, повороту та фіксації відносно них встановлені колонки 3. На колонки спираються дві жердини 4, кожна з яких з'єднана з верхніми кінцями двох колонок кронштейнами 5. Кронштейни одним кінцем закріплені на колонках, а на протилежному мають отвір, β який вставлена вісь 6, закріплена на жердині. При користуванні брусами жердини 4 встановлюють відповідно до антропометричних даних користувача. У вихідному положенні жердини певністю опущені і в горизонтальній площині розташовані довільно. Відстань між жердинами в горизонтальній площині встановлюють, повертаючи колонки 3, на які спирається встановлювана жердина, з кронштейнами 5 навколо осей колонок. При цьому кінці кронштейнів, з'єднані з осями б, переміщуються по дузі І відстань між вертикальною площиною, в якій розташовані колонки, І осями 6 змінюється. Отже, жердина переміщується у горизонтальній площині. У такий же спосіб переміщують І другу жердину. Для змінений висоти жердин над пластинами 1 колонки З переміщують у стояках 2 вертикально, зберігаючи відстань між жердинами у горизонтальній площині, і по досягненні потрібної висоти фіксують відносно стояків. Бруси готові до користування.
