Вакуумна установка для сушіння деревини

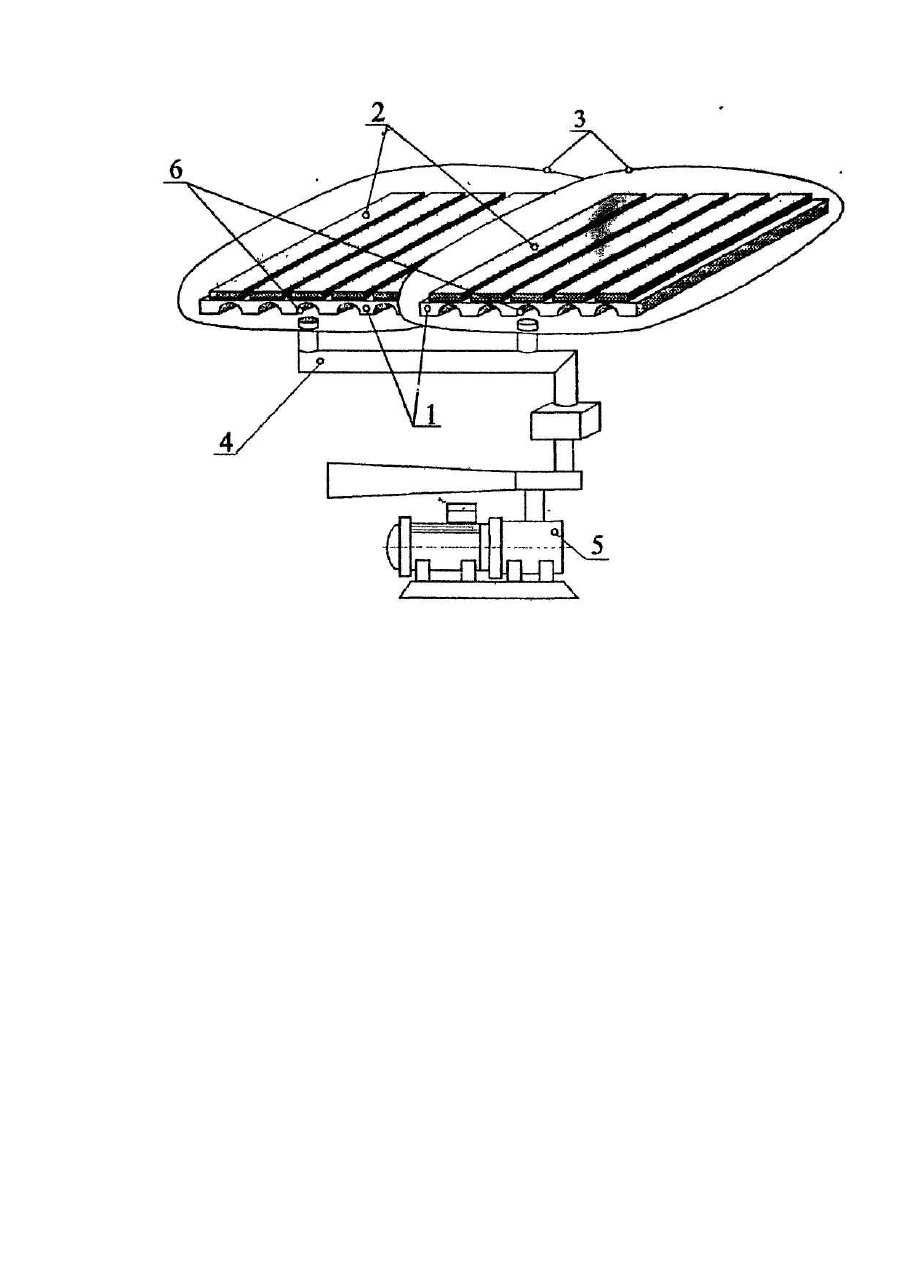

Запропонована корисна модель відноситься до техніки сушіння деревини І може бути використана у деревообробній промисловості. Сушіння деревини при зниженому тискові дає високу якість пиломатеріалу, який висушується І скорочує висушування у порівнянні з Іншими видами даного процесу. Установка [1], прийнята за прототип, містить камеру "КР", корпус якої, окрім верхньої частини, виконаний з металу. Верхня частина, що служить кришкою, являє собою металеву раму, на котрій закріплено плоский гумовий ущільнювач. Застосування гуми в оболонці корпуса камери як еластичного матеріалу дозволяє використати атмосферний тиск для стискування матеріалів, які висушуються під час вакуумування камери, що запобігає їхній деформації і вирівнює пиломатеріали, які були деформовані. Камера підключена до системи подачі гарячої води для нагрівання плит, на яких окремими шарами розміщуються пиломатеріали. Головним недоліком установки, як І описаної вище, є великі енергетичні витрати під час сушіння деревини І значна металомісткість камери. Задача, на рішення якої спрямована корисна модель, є вдосконалення вакуумної установки для сушіння деревини шляхом конструктивного виконання камери І вибору матеріалу для її корпуса, щоб забезпечити зниження енергозатрат під час сушіння деревини і зменшення її металомісткості. Поставлена задача вирішується в запропонованій вакуумній установці для сушіння деревини, котра містить камеру, корпус якої виконаний з використанням еластичного матеріалу. В установці є плити для розміщення деревини, камера з'єднана з вакуумним насосом за допомогою вакуумного трубопроводу. На відмінність від відомої установки, камера у запропонованій установці поділена на частини, кожна з яких містить одну плиту для розміщення деревини, що охоплена окремою еластичною оболонкою, вакуумнощільно з'єднаною з вакуумним трубопроводом. Еластична оболонка камери може бути прозорою для сонячних променів. Наприклад, її можна виготовити з поліетилену. У плитах, на яких розміщується деревина, можуть бути виконані канали для відкачування повітря, водяної пари І стоку вологи у вакуумний трубопровід. При відкачуванні атмосфери з окремих частин камери, що містять одну плиту з пиломатеріалами, еластична оболонка під дією атмосферного тиску щільно прилягає до них. Це не тільки запобігає деформації, але І забезпечить ефективний теплоприплив з навколишнього середовища по всій поверхні пиломатеріалів. При* тиску 3,...2 кПа температура кипіння води складає 24,...17,5°С. Розміщуючи установку в середовищ) з вказаною температурою повітря, можна забезпечити необхідне прогрівання пиломатеріалів для ефективного їх сушіння без витрат електро- та термальної енергії, або при значному їхньому зниженні. При використанні дня оболонки корпусу еластичного матеріалу (поліетилену та Ін.) значно зменшується металомісткість установки. Якщо оболонка прозора, сонячні промені будуть ефективно прогрівати деревину. Наявність каналів у плитах, на яких розміщені пиломатеріали, забезпечить необхідну швидкість видкачування як на початку роботи установки для створення відповідного тиску, так І дозволить підтримувати його у потрібних межах. Сутність корисної моделі пояснюється кресленням установки. Можливість реалізації корисної моделі розглянемо на прикладі вакуумної установки для сушіння деревини, що містить (див. ескіз) окремо розташовані плити 1, на яких знаходяться пиломатеріали 2. Кожна плита 1 з пиломатеріалами 2 охоплена еластичною оболонкою 3, вакуумно-щільно з'єднаної з патрубком вакуумного трубопроводу 4, підключеного до вакуумного насосу 5. Пиломатеріали на плитах можуть розташовуватися з двох сторін. Еластична оболонка може бути виконана з щільного прозорого поліетилену. У плитах можуть бути виконані канали 6 для відкачування повітря, водяної пари та стоку вологи у трубопровід 4. Для сушіння пиломатеріали 2 розташовують на плиті 1 з однієї або з двох сторін в один-два шари. Охоплюють кожну плиту 1 з пиломатеріалами 2 окремою еластичною оболонкою З і вакуумно-щільно з'єднують її з патрубком трубопроводу 4. Вмикають вакуумний насос 5 І роблять відкачування атмосфери з об'ємів, охоплених еластичними оболонками до тиску 3,...2 кПа. Для цього доцільно використати вакуумний водокільцевий насос з ежектором, у якого розрядження складає 665 Па. Якщо температура навколишнього середовища складає 24,...17,5°С, то завдяки тому, що еластичні оболонки 3 щільно стиснуть пиломатеріали 2 на плитах 1, теплоприплив з зовнішнього середовища прогріє пиломатеріали до температури кипіння води. Це Інтенсифікує процес сушіння, тому що у вакуумі випаровування в десятки разів Інтенсивніше, ніж при атмосферному тискові, оскільки підвищується коефіцієнт дифузії водяної пари. При прозорій оболонці З сонячні промені можуть прогрівати деревину 2, що сприяє Інтенсивному прогріванню деревини без витрат електроенергії І, відповідно, Інтенсифікує її сушіння. Канали 6 у плитах 1 дозволяють не тільки ефективно вилучати повітря та пари води з об'єму, охопленого оболонкою 2, але і виводити сконденсовану на плитах вологу в трубопровід 4, звідки вона вилучається вакуумним насосом 5.
