Паралельні бруси

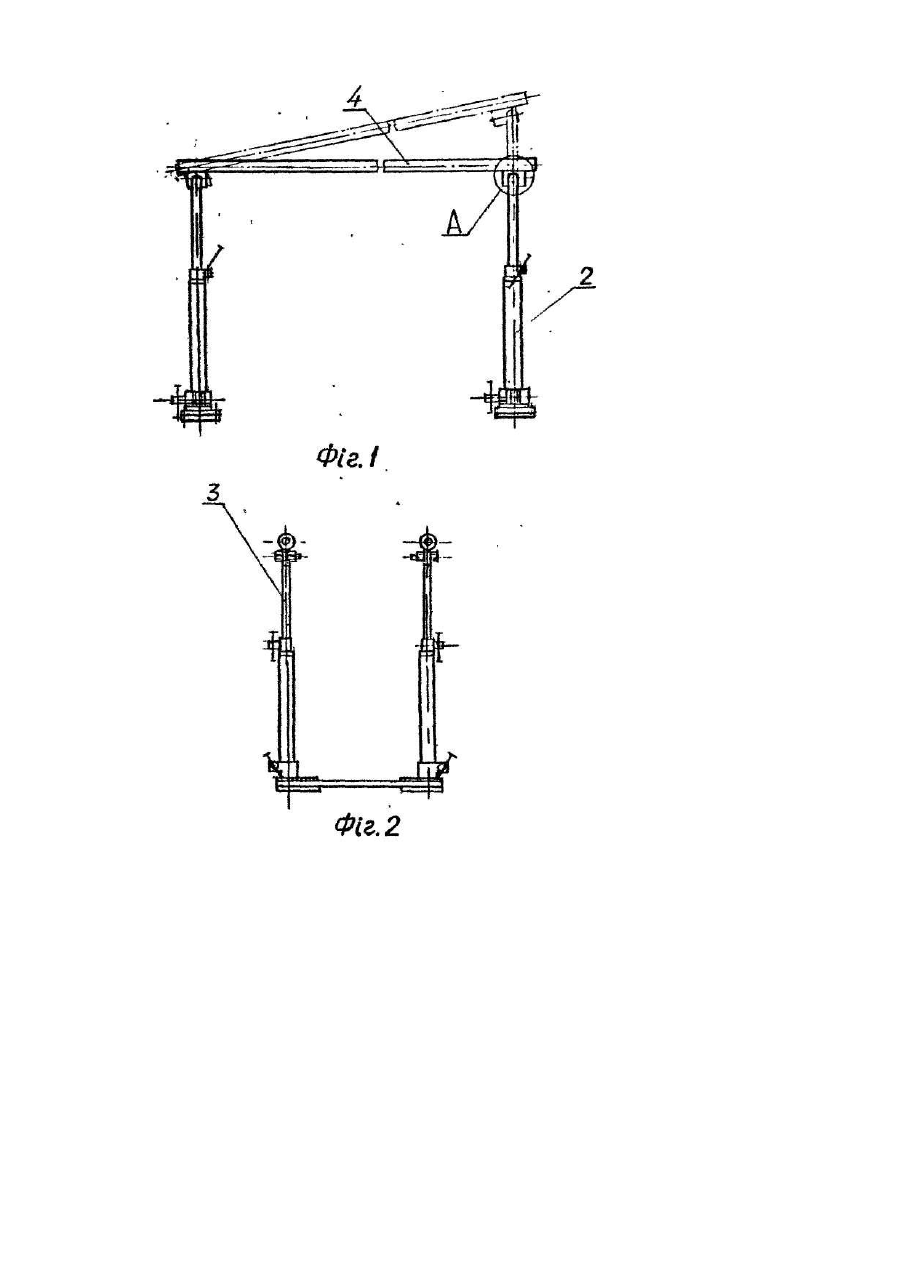

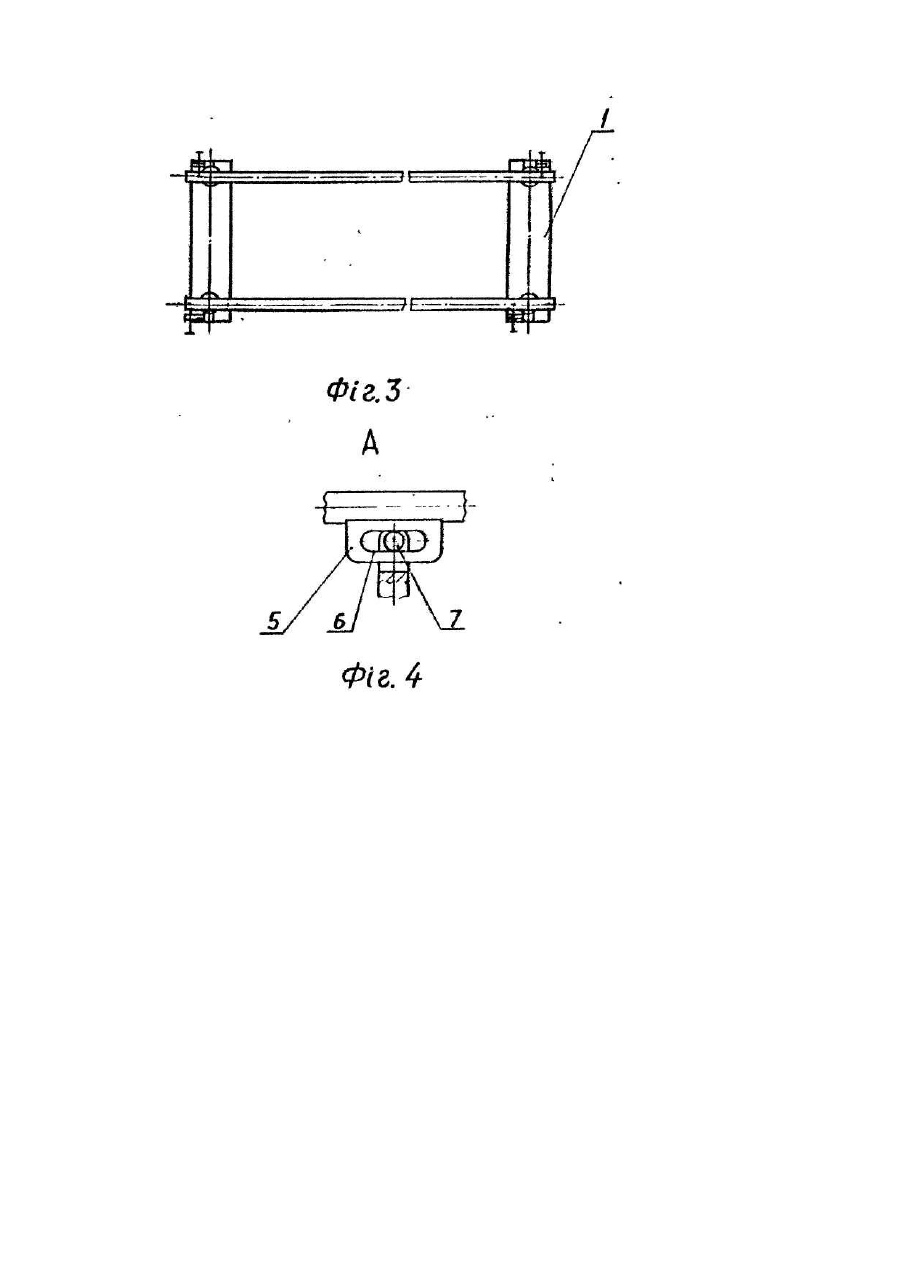

Корисна модель стосується засобів реабілітації та підтримання фізичної форми Інвалідів, а саме, конструкції паралельних ' брусів. Відомі паралельні бруси [Каталог Equipment for Physiotherapy and Rehabilitation. - ENRAF NONIUS, 1993, с 78], які містять основу у вигляді двох пластин, на кожній з яких закріплені два порожнисті стояки. В стояках з можливістю вертикального переміщення та фіксації відносно них установлені колонки, на які спираються дві жердини. Кожна жердина з'єднана з двома колонками. Вказані ознаки є спільними з суттєвими ознаками корисної моделі, що заявляється. Недоліком брусів є неможливість установлення жердин під кутом до горизонту, що звужує функіцональні можливості брусів, не дає змоги повністю пристосувати їх до антропометричних даних і потреб користувача. Задача корисної моделі - в паралельних брусах шляхом зміни, конструкції з'єднання колонок з жердинами забезпечити можливість установлення жердин під кутом до горизонту. Зазначена задача вирішується тим, що в паралельних брусах, які містять основу у формі двох пластин, чотири порожнисті стояки, попарно закріплені на пластинах, колонки, установлені, в стояках з можливістю вертикального переміщення та фіксації відносно стояків, І дві жердини, кожна з яких з'єднана з верхніми кінцями двох колонок, жердини з'єднані з колонками з можливістю повороту у вертикальній площині, при цьому з однією з колонок кожна жердина з'єднана з можливістю також її поздовжнього переміщення. З'єднання жердин з колонками з можливістю повороту у вертикальній площині І кожної жердини з однією із колонок з можливістю поздовжнього переміщення забезпечує необхідні при установленні жердини під кутом до горизонту її повертання відносно колонок і повздовжнє зміщення відносно однієї з колонок для компенсації зростання відстані між місцями з'єднань жердини з колонками. На фіг, 1 зображений головний вид брусів; на фіг. 2 - вид зліва; на фіг. j - вид зверху; на фіг. 4 - збільшене місце А на фіг. 1. Паралельні бруси містять основу у формі двох пластин 1, на яких попарно закріплені чотири порожнисті стойки 2. В стояках з можливістю вертикального переміщення та фіксації відносно них установлені колонки 3. На колонки спираються дві Жердини 4, кожне з яких шарнірно, з можливістю повороту у вертикальній площині, з'єднана з верхніми кінцями двох колонок. До однієї з колонок жердина приєднана шарніром, який складається з вушка 5 з поздовжнім пазом 6, закріпленого на жердині, та осі 7, зв'язано? з колонкою. У вихідному положенні жердини 4 повністю опущені і горизонтальні. Для установлення жердини під кутом до горизонту одну з колонок 3 висувають Із стояка 2. При цьому жердина повертається відносно колонок, відстань між місцями з'єднання жердини з колонками зростає, І вушко 5 змінює своє положення відносно осі 7, яка зміщується вздовж паза 6. По досягненні потрібного нахилу жердини колонку З фіксують у стояку 2. Після установлення таким же чином Другої жердини бруси готові до користування.
