Процес щеплення чубуків

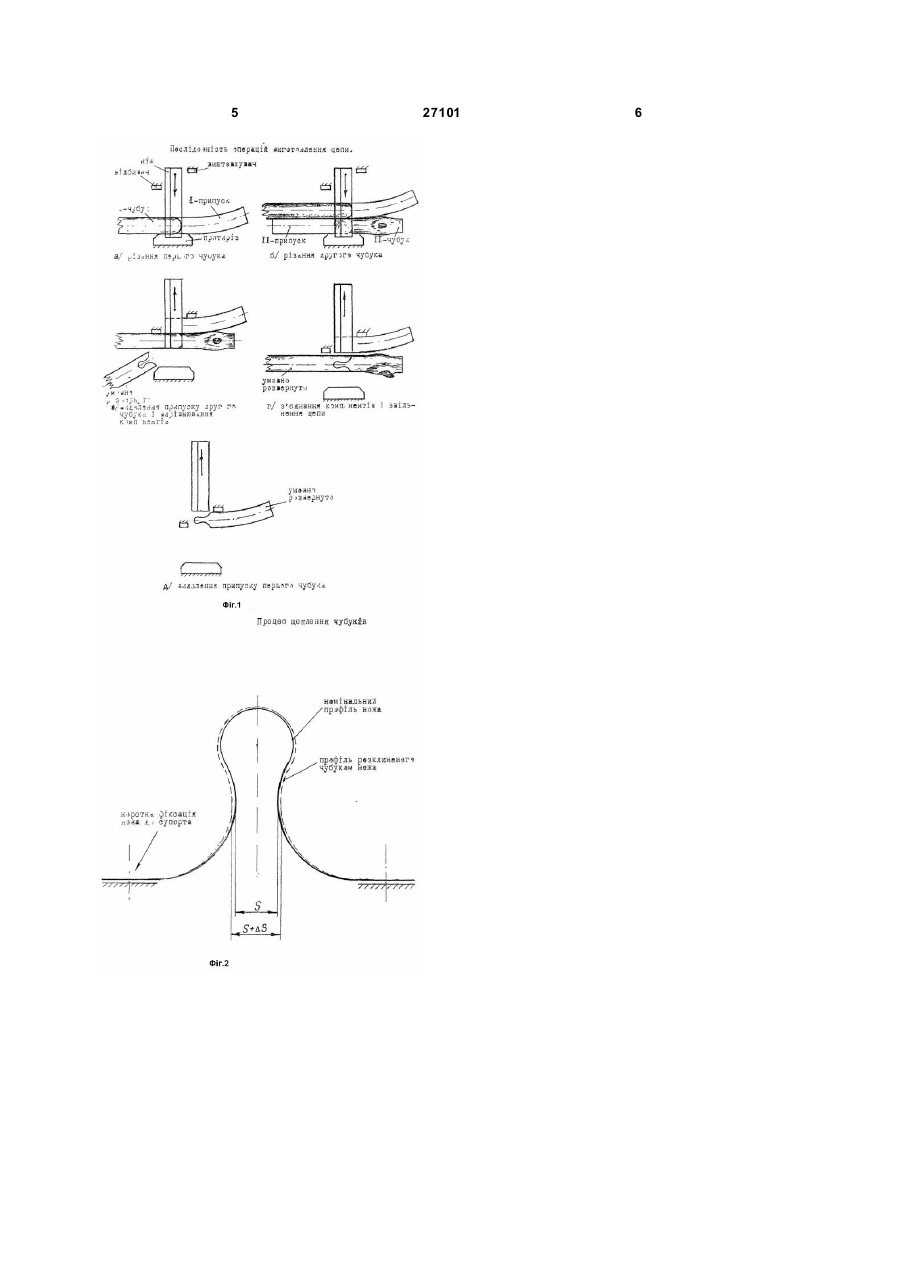

Процес щеплення чубуків, що включає формування омегоподібних шипів і пазів на компонентах і наступне їх з'єднання в щепу, який відрізняє ться тим, що першим формують паз на одному з компонентів і його припуск з шипом залишається в ножі і розклинює його при вирізанні шипа на другому компоненті. (19) (21) a200503075 (22) 04.04.2005 (24) 25.10.2007 (72) САВІН МИХАЙЛО ОЛЕКСІЙОВИЧ, UA, ВОЗНЯК ГРИГОРІЙ ОЛЕКСАНДРОВИЧ, UA, САПОЖНІКОВ АН АТОЛІЙ МИ ХАЙЛОВИЧ, UA, УЛЬКО ВАЛЕРІЙ МИКОЛАЙОВИЧ, U A, САФРОНОВ ОЛЕГ МИХАЙЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ ВИНОГРАДАРСТВА І ВИНОРОБСТВА ІМ. В. Є. ТАЇРОВА", U A 3 27101 зрізу і автоматичному збиранні прищепи з підщепою. Поставлене завдання досягається тим, що в процесі щеплення чубуків, який вміщує формування омегоподібних шипів і пазів на компонентах і наступне їх з'єднання в щепу, згідно з корисною моделлю, першим формується паз на одному з компонентів і його припуск з шипом залишається в ножі і розклинює його при вирізанні шипа на другому компоненті. На Фіг.1 і наведено послідовність операцій виготовлення щепи при реалізації запропонованого способу. Тонкопрофільний фігурний ніж жорстко зафіксований на рухомому супорті і має вихідний номінальний розмір, наприклад, по шийці шипа або паза S (Фіг.2). Під час перерізання першого компонента (Фіг.1, а) внаслідок різання поперек волокон шип припуску чубука розклинює ніж по головці та шийці, оскільки прямі частини ножа лишаються жорстко зафіксованими на супорті. Зазначений нами розмір S збільшується на ΔS. Визначена експериментальним шляхом - ця величина складає 0,05-0,12мм (Фіг.2). Далі розклиненим ножем перерізається другий компонент, на якому формується шип збільшеного розміру за вже зазначених причин (Фіг.1, б). При поверненні ножа у вихідне положення першим з ножа видаляється припуск другого компонента з пазом (Фіг.1, в). Просуваючись вздовж ножа перший компонент з пазом і другий компонент із збільшеним шипом стають співвісними і зіштовхуються з ножа у вигляді готової щепи (Фіг.1, г). Останнім з ножа виштовхується припуск першого компонента з шипом і пружний ніж набуває свої первісні розмір S і форму (Фіг.1, д). Процес здійснюється таким чином Чубуки підщепи і прищепи послідовно кладуть на протиріз і за допомогою важеля ніж перерізає їх, утворюючи елементи з'єднання. На одному компоненті в першу чергу нарізається паз. Припуск, що при цьому утворився, має шип і залишається в ножі, дещо розклинюючи його (внаслідок різання поперек волокон деревини). Далі розклиненим ножем на другому чубуку нарізається шип також збільшеного розміру. При цьому форма шипа повністю ідентична формі паза, що виключає утворення як просвітів, так і зминання окремих ділянок периметру зрізів. Щепа має високу механічну міцність і оптимальні умови для зрошування прищепи з підщепою, а одночасне знаходження компонентів на ножі забезпечує можливість їх автоматичного збирання. Експериментальний зразок щеплювальної машинки, що реалізує запропонований процес щеплення, випробувано в майстерні лабораторнотепличного комплексу ННЦ "ІВіВ ім. В.Є. Таїрова". У процесі випробувань підтверджено збільшення механічної міцності щеп і відсутність просвітів між копуляційними зрізами, що в кінцевому підсумку підвищило якість щеп і вихід стандартних саджанців. 4 5 27101 6
