Секатор для щеплення

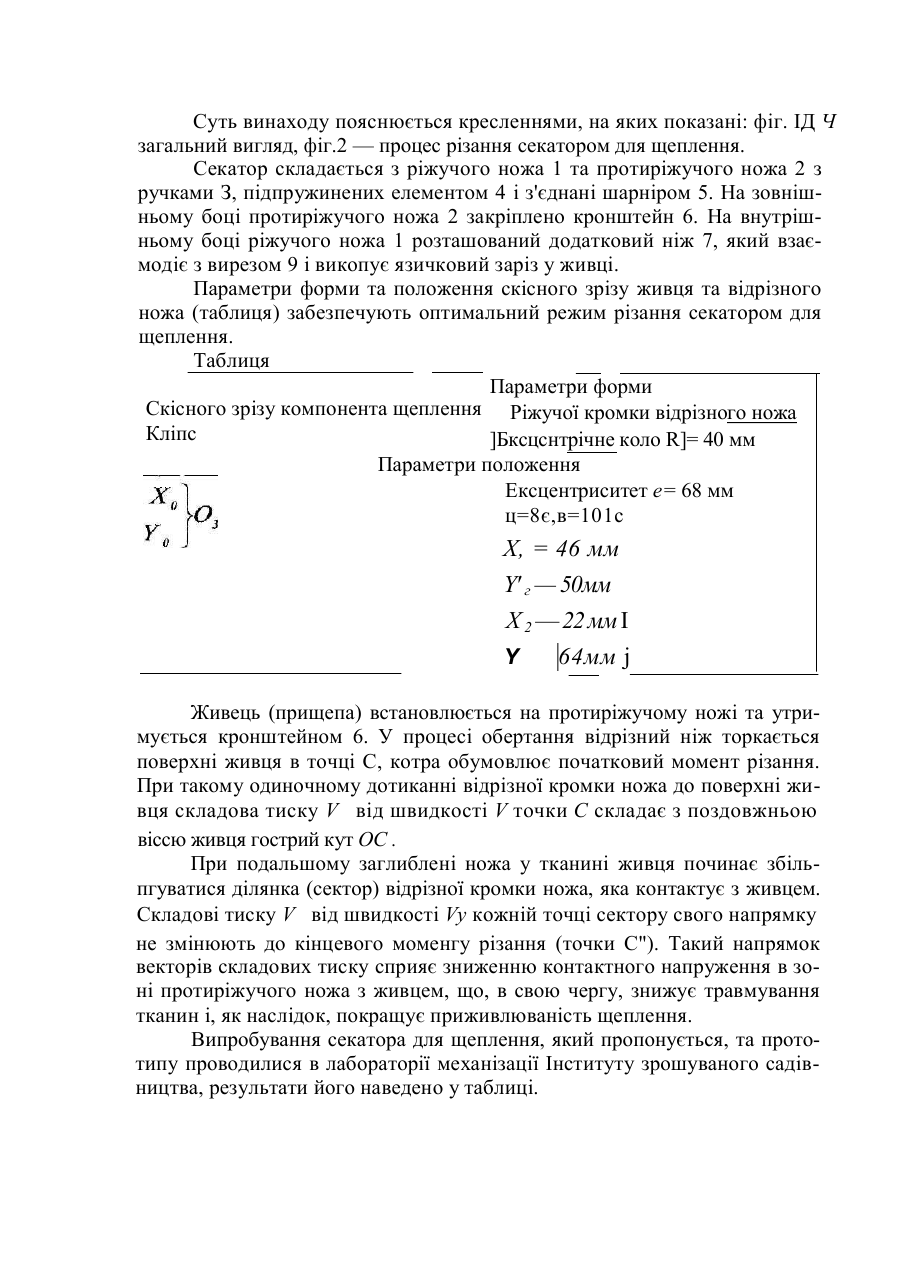

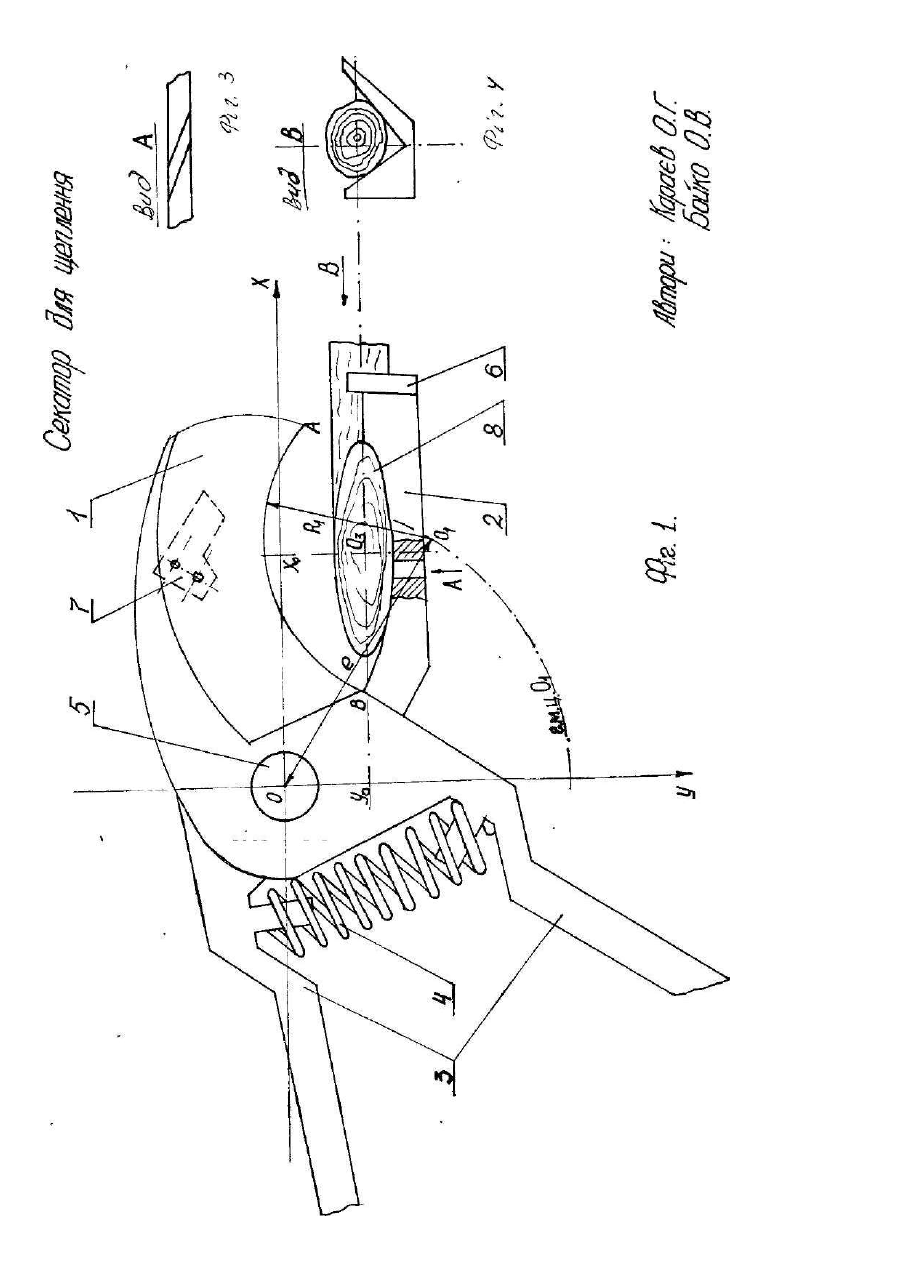

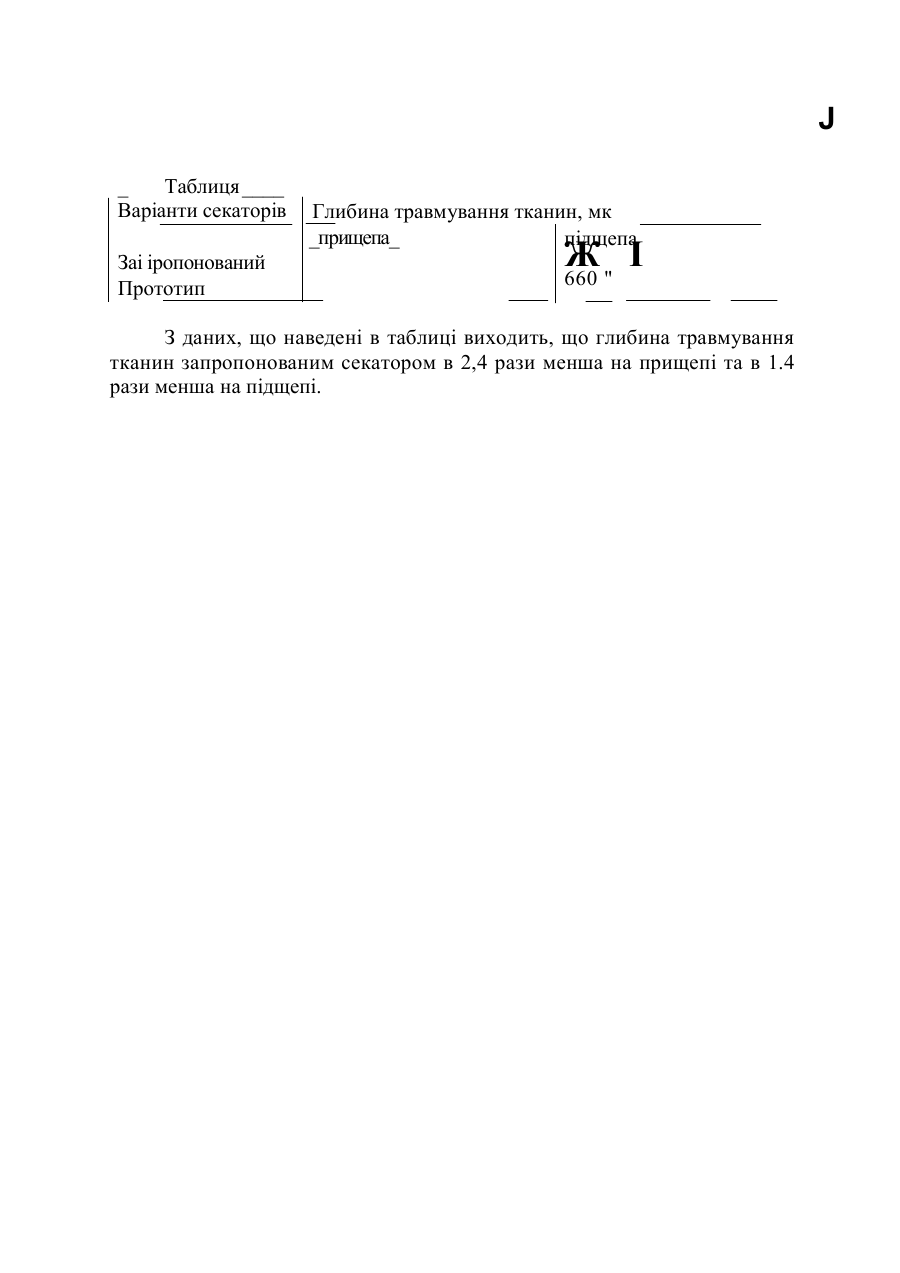

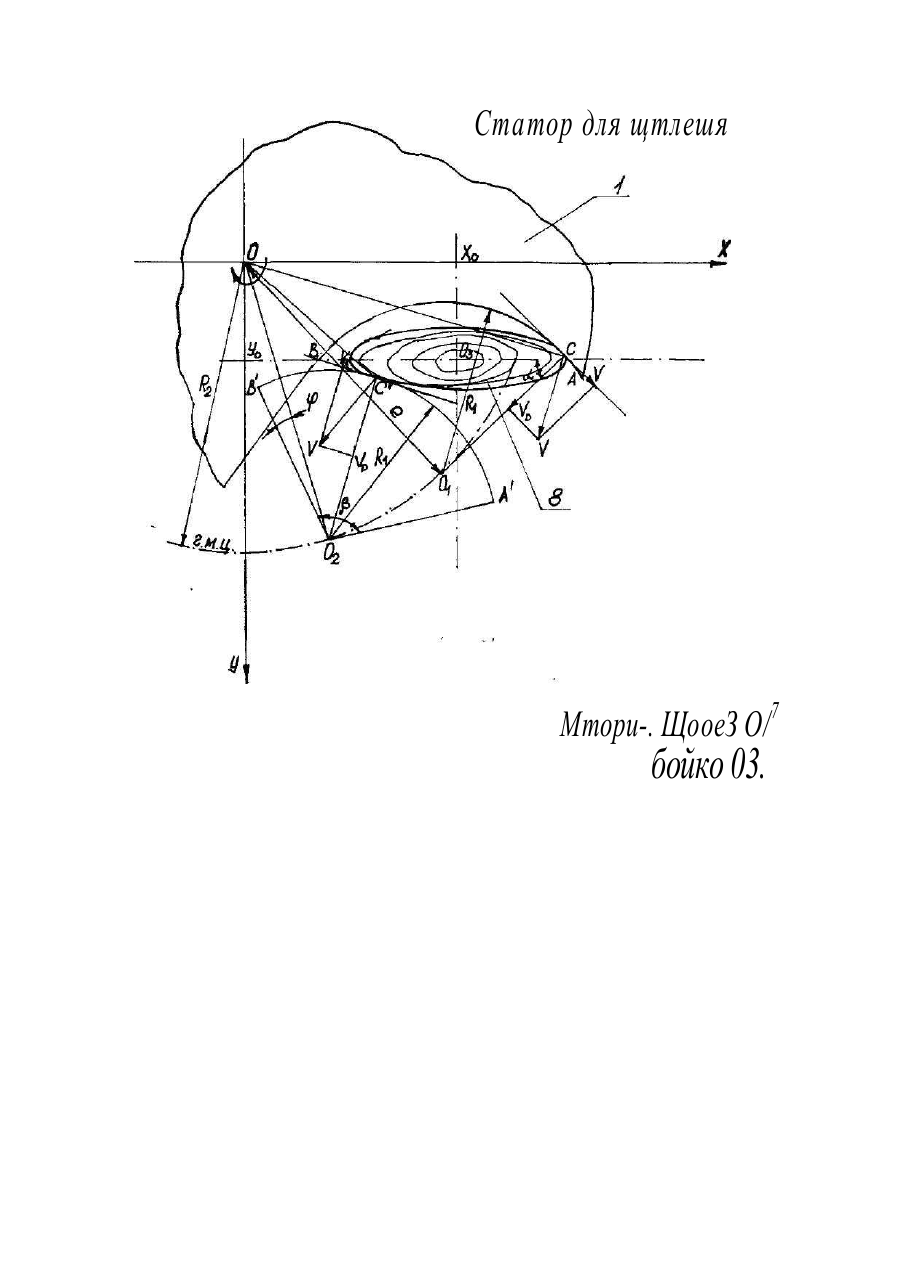

в МП К AO1G3/02 СЕКАТОР ДЛЯ ЩЕІIJDEHIЇЯ Винахід відноситься до сільскогосподарського машинобудування, зокрема до робочих органів для прищеплювання рослин методом покрашеного копулірування. Відомі на цей час робочі органи недостатньо забезпечували якість конуліровочного зрізу. Відомо секатор для щеплення, який містить шарнірно з'єднані ріжучий ніж серповидної форми та протиріжучий ніж, виконаний у вигляді комічного жолобу, що звужується у напрямку шарнірного з'єднання, зверненого відкритою частиною у бік площини руху ріжучого ножа і має обійму з підпружинепим додатковим ножем і кутові вирізи для проходження цього ножа. (А.П. СРСР №1165296 кл.ЛОШ-3/02 1985 р.) Недоліками цього пристрою с складність конструкції та незручність в роботі при виконанні копуліровочпих зрізів. Найбільш близьким технічним рішенням, що взято за прототип, є секатор для щеплення, який містить шарнірно з'єднані ріжучий ніж, протиріжучий ніж та зворотну пружину. На зовнішній частині протиріжучого ножа закріплено кронштейн. На внутрішній поверхні кронштейна розташовані дві напрямні площини для фіксації живця. На внутрішній поверхні протиріжучого ножа виконано виріз для проходження додаткового ножа. Виріз, а також вісь живця складають з площиною різання кут, рівний заданому кутові зрізу. (А.П. СРСР №780639 кл. A01G-3/02 1983 р.) Недоліком даної конструкції с те, що відрізний ніж на початку різання входить в контакт з поверхнею живця одночасно по всій верхній частині зрізу. В процесі такого різання складові тиску представляють собою систему сил, які сходяться, що приводить до концентрації напруження в зоні контакту живця з протиріжучим ножем, що в свою чергу призводить до травмування тканин у нижній частині зрізу і, як слідство, знижує приживлювання щеплення. В основу винаходу поставлена задача удосконалити конструкцію відрізного ножа секатора для щеплення шляхом зміни його форми та положення що дасть змогу знизити травмування тканин рослин та підвищити приживлюваність щеплення. Поставлена задача вирішується тим, що в секаторі для щеплення, який містить шарнірно з'єднані ріжучий ніж, протиріжучий ніж, зворотну пружину відповідно винаходу ріжуча кромка відрізного ножа виконана у вигляді частки кола, розташованого скецстрічпо до віссі обертання таким чином, що вектори складових тисків спрямовані у бік обертання ножа по всій площині зрізу та складають зйого повздовжньою віссю гострий кут. Суть винаходу пояснюється кресленнями, на яких показані: фіг. ІД Ч загальний вигляд, фіг.2 — процес різання секатором для щеплення. Секатор складається з ріжучого ножа 1 та протиріжучого ножа 2 з ручками З, підпружинених елементом 4 і з'єднані шарніром 5. На зовнішньому боці протиріжучого ножа 2 закріплено кронштейн 6. На внутрішньому боці ріжучого ножа 1 розташований додатковий ніж 7, який взаємодіє з вирезом 9 і викопує язичковий заріз у живці. Параметри форми та положення скісного зрізу живця та відрізного ножа (таблиця) забезпечують оптимальний режим різання секатором для щеплення. Таблиця Параметри форми Скісного зрізу компонента щеплення Ріжучої кромки відрізного ножа Кліпс ]Бксцснтрічне коло R]= 40 мм Параметри положення Ексцентриситет е= 68 мм ц=8є,в=101с X, = 46 мм Y' г — 50мм X 2 — 22 мм І Y 64мм j Живець (прищепа) встановлюється на протиріжучому ножі та утримується кронштейном 6. У процесі обертання відрізний ніж торкається поверхні живця в точці С, котра обумовлює початковий момент різання. При такому одиночному дотиканні відрізної кромки ножа до поверхні живця складова тиску V від швидкості V точки С складає з поздовжньою віссю живця гострий кут ОС . При подальшому заглиблені ножа у тканині живця починає збільпгуватися ділянка (сектор) відрізної кромки ножа, яка контактує з живцем. Складові тиску V від швидкості Vy кожній точці сектору свого напрямку не змінюють до кінцевого моменгу різання (точки С"). Такий напрямок векторів складових тиску сприяє зниженню контактного напруження в зоні протиріжучого ножа з живцем, що, в свою чергу, знижує травмування тканин і, як наслідок, покращує приживлюваність щеплення. Випробування секатора для щеплення, який пропонується, та прототипу проводилися в лабораторії механізації Інституту зрошуваного садівництва, результати його наведено у таблиці. J _ Таблиця ____ Варіанти секаторів Заі іропонований Прототип Глибина травмування тканин, мк _прищепа_ підщепа Ж І 660 " З даних, що наведені в таблиці виходить, що глибина травмування тканин запропонованим секатором в 2,4 рази менша на прищепі та в 1.4 рази менша на підщепі. Статор для щтлешя Мтори-. ЩооеЗ О/7 бойко 03.
