Дозатор для порошкових матеріалів “дозатор мозжухіна”
Формула / Реферат
1. Дозатор порошкових матеріалів, що містить бункер зі змінним дном з отворами і лопатки, встановлені в бункері перпендикулярно дну з можливістю рухатись паралельно дну, який відрізняється тим, що отвори в дні виконані за розміром такими, що дозований матеріал в стані спокою утворює над ними склепіння, а по формі - у вигляді прямих та/або дугоподібних щілин.
2. Дозатор за п. 1, який відрізняється тим, що лопатки вигнуті відносно щілин таким чином, щоб у будь-якому положенні при своєму можливому русі вони не перекривали щілину одночасно по всій її довжині.
Текст

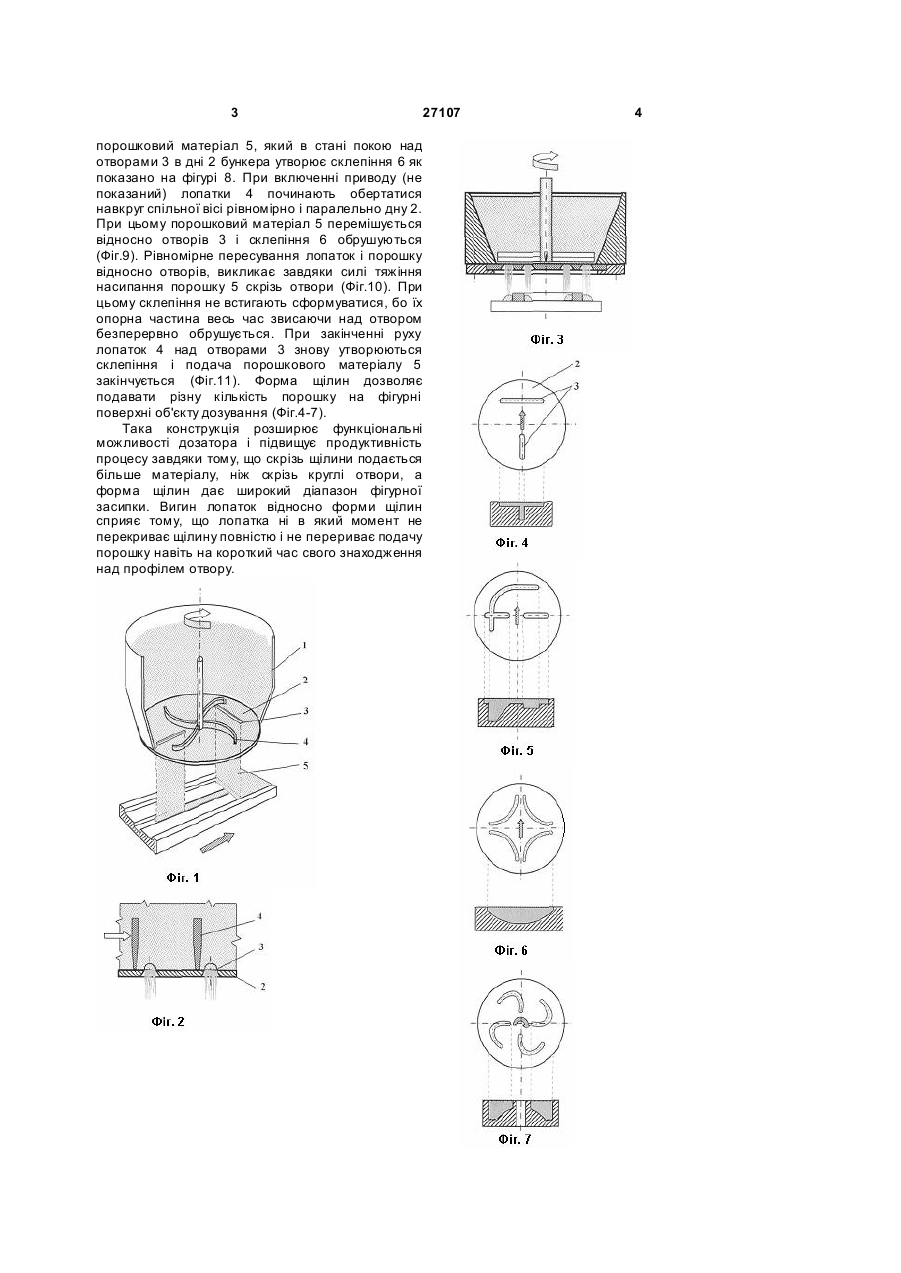

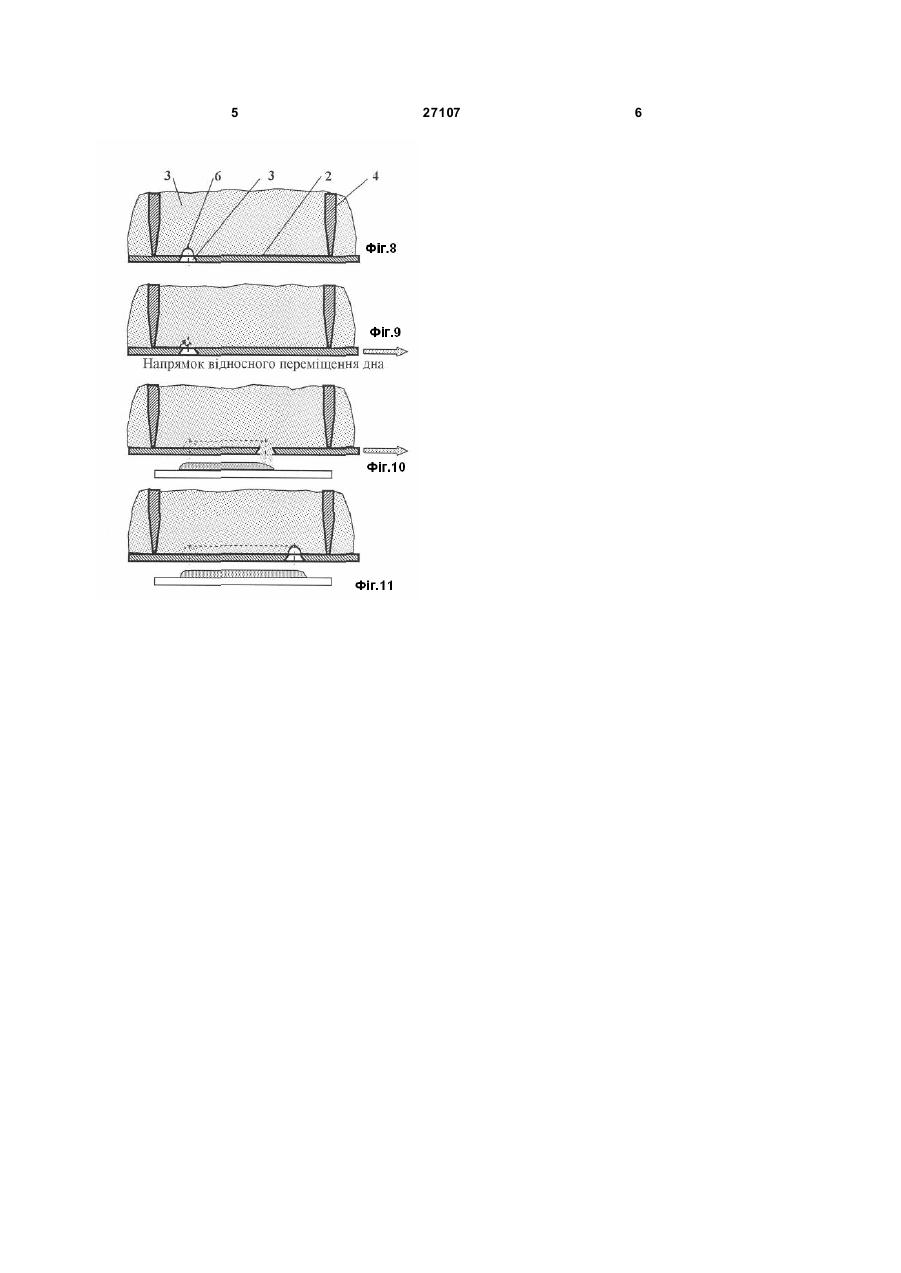

1. Дозатор порошкових матеріалів, що містить бункер зі змінним дном з отворами і лопатки, встановлені в бункері перпендикулярно дну з 3 27107 порошковий матеріал 5, який в стані покою над отворами 3 в дні 2 бункера утворює склепіння 6 як показано на фігурі 8. При включенні приводу (не показаний) лопатки 4 починають обертатися навкруг спільної вісі рівномірно і паралельно дну 2. При цьому порошковий матеріал 5 перемішується відносно отворів 3 і склепіння 6 обрушуються (Фіг.9). Рівномірне пересування лопаток і порошку відносно отворів, викликає завдяки силі тяжіння насипання порошку 5 скрізь отвори (Фіг.10). При цьому склепіння не встигають сформуватися, бо їх опорна частина весь час звисаючи над отвором безперервно обрушується. При закінченні руху лопаток 4 над отворами 3 знову утворюються склепіння і подача порошкового матеріалу 5 закінчується (Фіг.11). Форма щілин дозволяє подавати різну кількість порошку на фігурні поверхні об'єкту дозування (Фіг.4-7). Така конструкція розширює функціональні можливості дозатора і підвищує продуктивність процесу завдяки тому, що скрізь щілини подається більше матеріалу, ніж скрізь круглі отвори, а форма щілин дає широкий діапазон фігурної засипки. Вигин лопаток відносно форми щілин сприяє тому, що лопатка ні в який момент не перекриває щілину повністю і не перериває подачу порошку навіть на короткий час свого знаходження над профілем отвору. 4 5 27107 6
ДивитисяДодаткова інформація
Назва патенту англійськоюWeigher for powder material proposed by a. mozzhukhin
Автори англійськоюMozhukhin Anatolii Oleksandrovych, Mozzhukhin Anatolii Oleksandrovych
Назва патенту російськоюДозатор для порошкового материала, предложенный мозжухиным а.а.
Автори російськоюМозжухин Анатолий Александрович
МПК / Мітки
МПК: G01F 13/00
Мітки: мозжухіна, дозатор, матеріалів, порошкових
