Пробка з дозатором і контрольним елементом ослабленої міцності

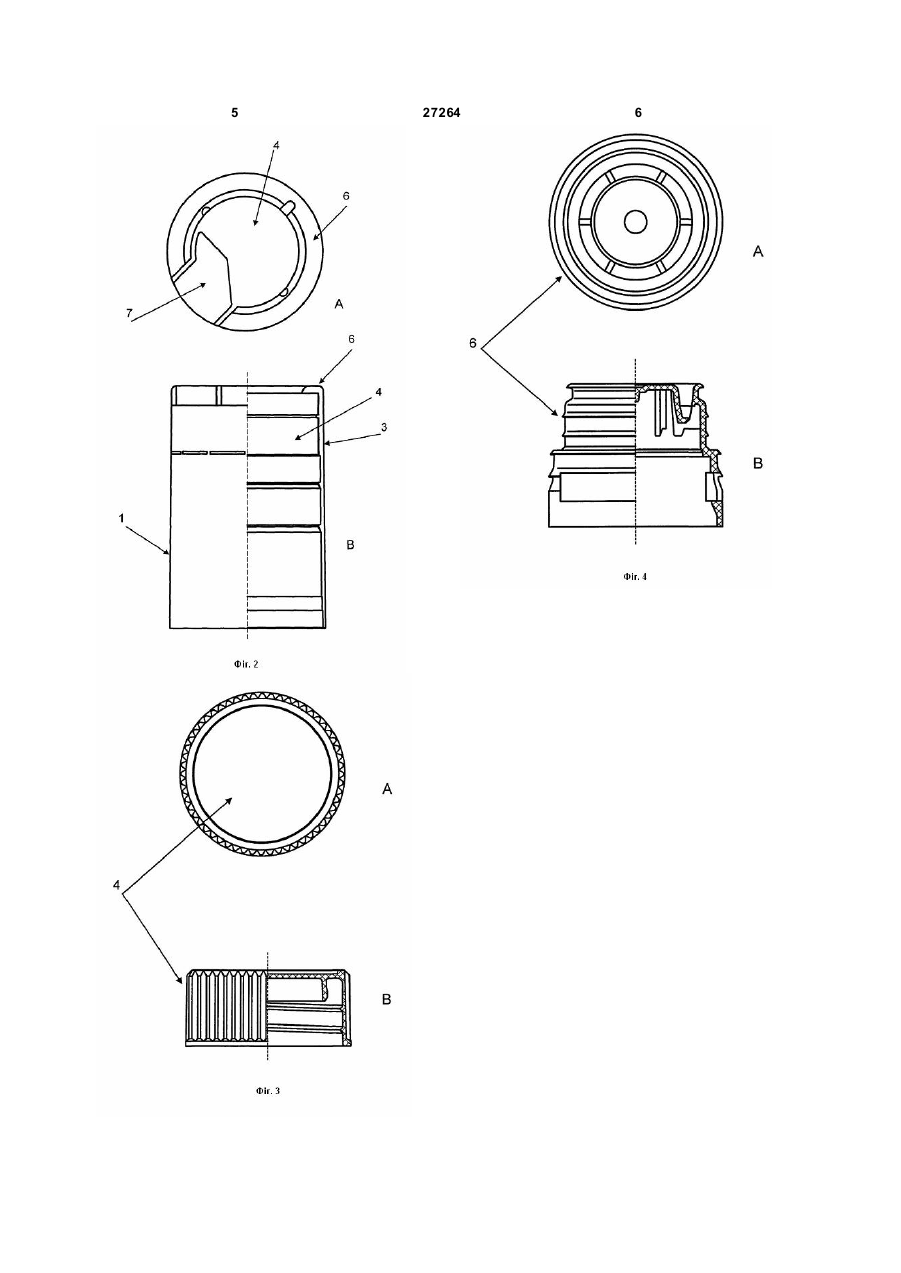

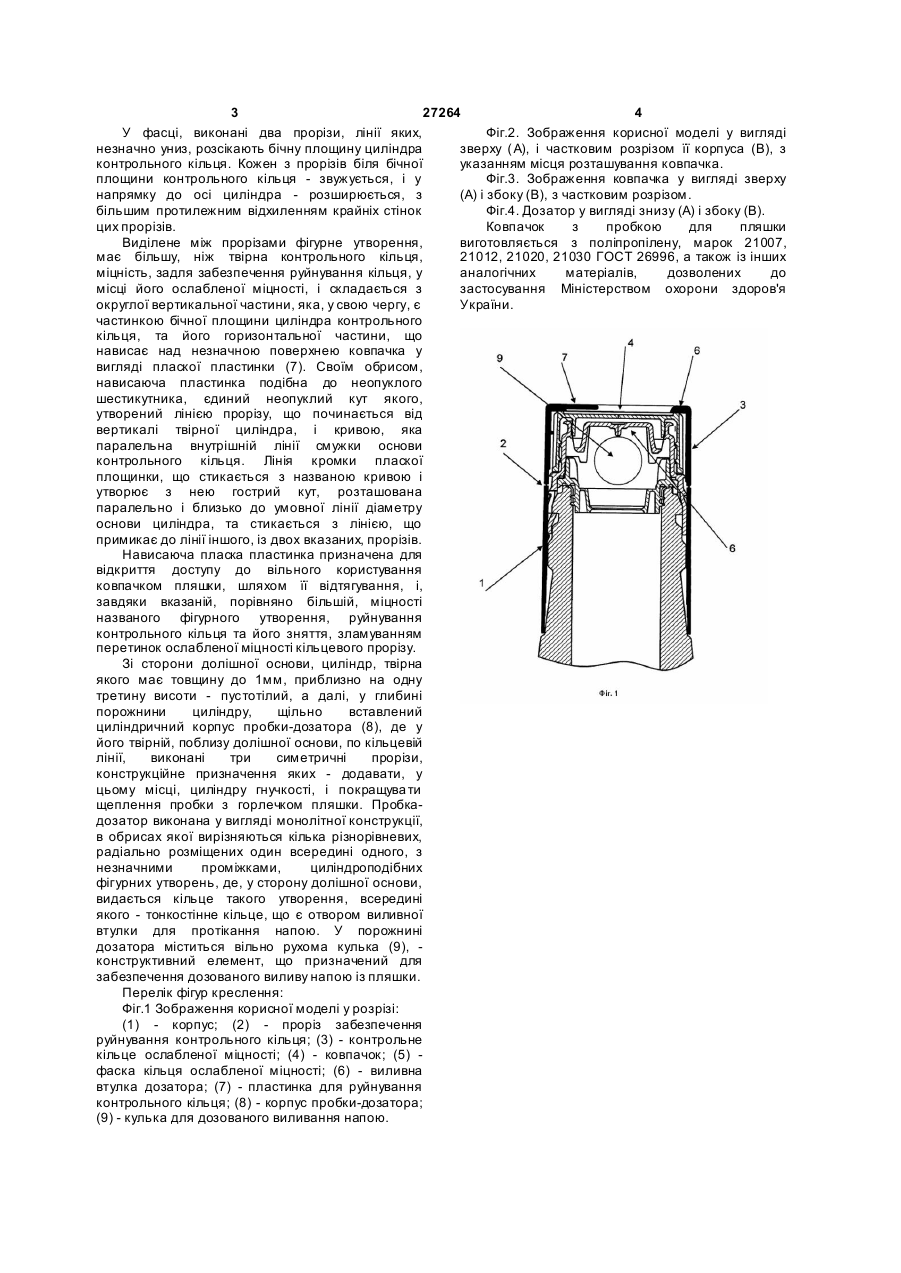

Пробка з дозатором і контрольним елементом ослабленої міцності, що містить корпус, запірну 3 27264 4 У фасці, виконані два прорізи, лінії яких, Фіг.2. Зображення корисної моделі у вигляді незначно униз, розсікають бічну площину циліндра зверху (А), і частковим розрізом її корпуса (В), з контрольного кільця. Кожен з прорізів біля бічної указанням місця розташування ковпачка. площини контрольного кільця - звужується, і у Фіг.3. Зображення ковпачка у вигляді зверху напрямку до осі циліндра - розширюється, з (А) і збоку (В), з частковим розрізом. більшим протилежним відхиленням крайніх стінок Фіг.4. Дозатор у вигляді знизу (А) і збоку (В). цих прорізів. Ковпачок з пробкою для пляшки Виділене між прорізами фігурне утворення, виготовляється з поліпропілену, марок 21007, має більшу, ніж твірна контрольного кільця, 21012, 21020, 21030 ГОСТ 26996, а також із інших міцність, задля забезпечення руйнування кільця, у аналогічних матеріалів, дозволених до місці його ослабленої міцності, і складається з застосування Міністерством охорони здоров'я округлої вертикальної частини, яка, у свою чергу, є України. частинкою бічної площини циліндра контрольного кільця, та його горизонтальної частини, що нависає над незначною поверхнею ковпачка у вигляді пласкої пластинки (7). Своїм обрисом, нависаюча пластинка подібна до неопуклого шестикутника, єдиний неопуклий кут якого, утворений лінією прорізу, що починається від вертикалі твірної циліндра, і кривою, яка паралельна внутрішній лінії смужки основи контрольного кільця. Лінія кромки пласкої площинки, що стикається з названою кривою і утворює з нею гострий кут, розташована паралельно і близько до умовної лінії діаметру основи циліндра, та стикається з лінією, що примикає до лінії іншого, із двох вказаних, прорізів. Нависаюча пласка пластинка призначена для відкриття доступу до вільного користування ковпачком пляшки, шляхом її відтягування, і, завдяки вказаній, порівняно більшій, міцності названого фігурного утворення, руйнування контрольного кільця та його зняття, зламуванням перетинок ослабленої міцності кільцевого прорізу. Зі сторони долішної основи, циліндр, твірна якого має товщину до 1мм, приблизно на одну третину висоти - пустотілий, а далі, у глибині порожнини циліндру, щільно вставлений циліндричний корпус пробки-дозатора (8), де у його твірній, поблизу долішної основи, по кільцевій лінії, виконані три симетричні прорізи, конструкційне призначення яких - додавати, у цьому місці, циліндру гнучкості, і покращува ти щеплення пробки з горлечком пляшки. Пробкадозатор виконана у вигляді монолітної конструкції, в обрисах якої вирізняються кілька різнорівневих, радіально розміщених один всередині одного, з незначними проміжками, циліндроподібних фігурних утворень, де, у сторону долішної основи, видається кільце такого утворення, всередині якого - тонкостінне кільце, що є отвором виливної втулки для протікання напою. У порожнині дозатора міститься вільно рухома кулька (9), конструктивний елемент, що призначений для забезпечення дозованого виливу напою із пляшки. Перелік фігур креслення: Фіг.1 Зображення корисної моделі у розрізі: (1) - корпус; (2) - проріз забезпечення руйнування контрольного кільця; (3) - контрольне кільце ослабленої міцності; (4) - ковпачок; (5) фаска кільця ослабленої міцності; (6) - виливна втулка дозатора; (7) - пластинка для руйнування контрольного кільця; (8) - корпус пробки-дозатора; (9) - кулька для дозованого виливання напою. 5 27264 6
