Детектор метамерних магнітних барвників

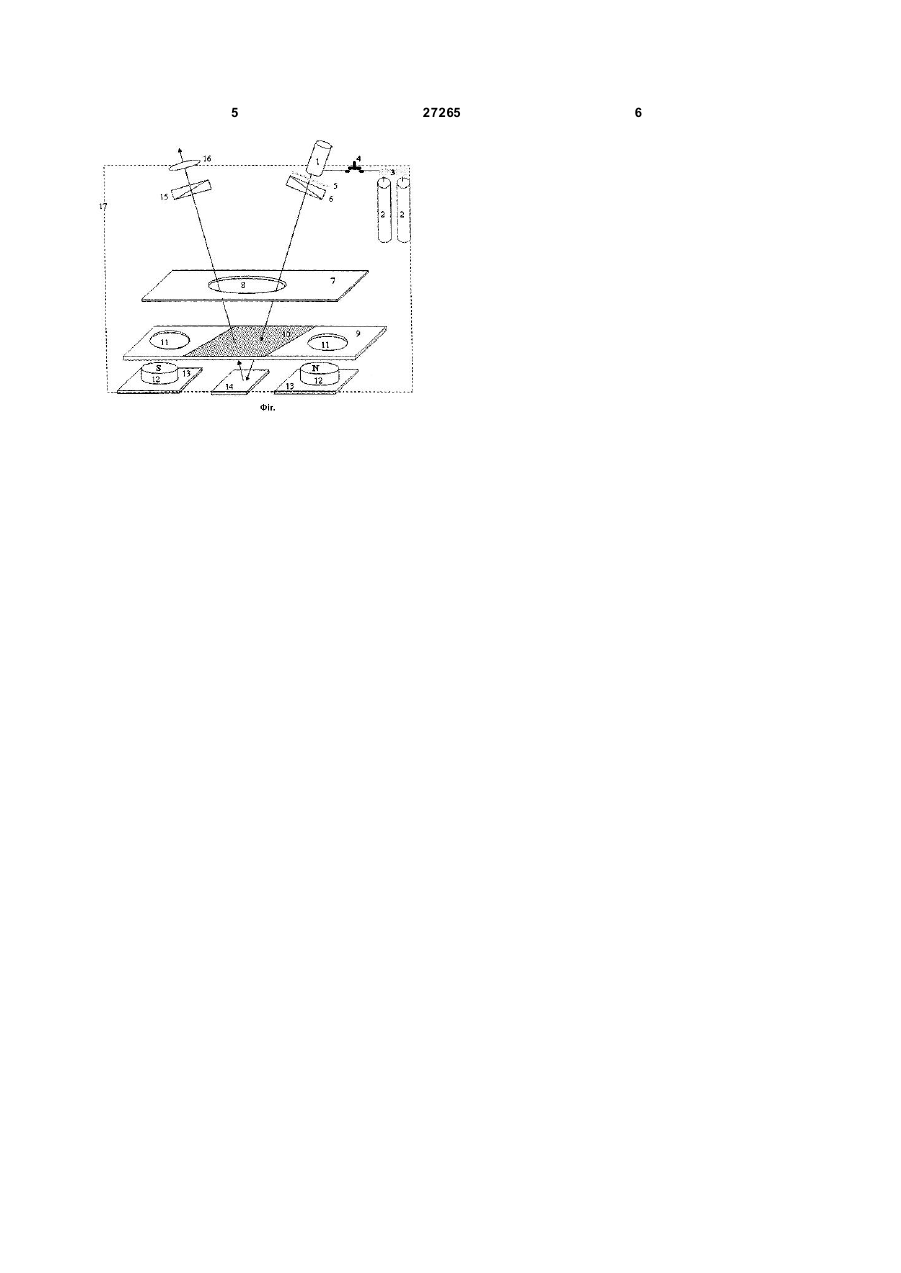

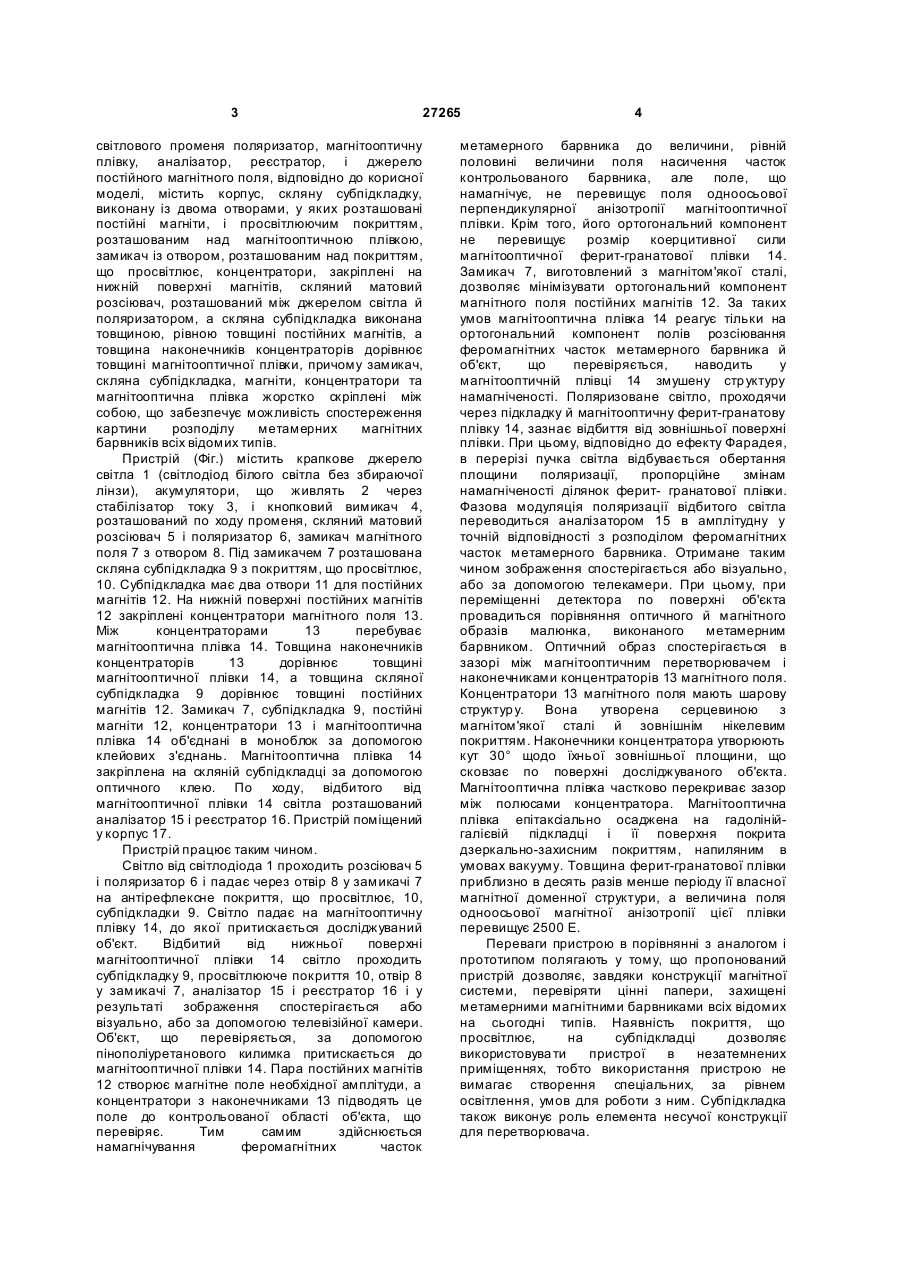

Детектор метамерних магнітних барвників, що містить джерело світла, розташовані по ходу променя поляризатор, магнітооптичну плівку, аналізатор, реєстратор і джерело постійного магнітного поля, який відрізняється тим, що 3 27265 світлового променя поляризатор, магнітооптичну плівку, аналізатор, реєстратор, і джерело постійного магнітного поля, відповідно до корисної моделі, містить корпус, скляну субпідкладку, виконану із двома отворами, у яких розташовані постійні магніти, і просвітлюючим покриттям, розташованим над магнітооптичною плівкою, замикач із отвором, розташованим над покриттям, що просвітлює, концентратори, закріплені на нижній поверхні магнітів, скляний матовий розсіювач, розташований між джерелом світла й поляризатором, а скляна субпідкладка виконана товщиною, рівною товщині постійних магнітів, а товщина наконечників концентраторів дорівнює товщині магнітооптичної плівки, причому замикач, скляна субпідкладка, магніти, концентратори та магнітооптична плівка жорстко скріплені між собою, що забезпечує можливість спостереження картини розподілу метамерних магнітних барвників всіх відомих типів. Пристрій (Фіг.) містить крапкове джерело світла 1 (світлодіод білого світла без збираючої лінзи), акумулятори, що живлять 2 через стабілізатор току 3, і кнопковий вимикач 4, розташований по ходу променя, скляний матовий розсіювач 5 і поляризатор 6, замикач магнітного поля 7 з отвором 8. Під замикачем 7 розташована скляна субпідкладка 9 з покриттям, що просвітлює, 10. Субпідкладка має два отвори 11 для постійних магнітів 12. На нижній поверхні постійних магнітів 12 закріплені концентратори магнітного поля 13. Між концентраторами 13 перебуває магнітооптична плівка 14. Товщина наконечників концентраторів 13 дорівнює товщині магнітооптичної плівки 14, а товщина скляної субпідкладка 9 дорівнює товщині постійних магнітів 12. Замикач 7, субпідкладка 9, постійні магніти 12, концентратори 13 і магнітооптична плівка 14 об'єднані в моноблок за допомогою клейових з'єднань. Магнітооптична плівка 14 закріплена на скляній субпідкладці за допомогою оптичного клею. По ходу, відбитого від магнітооптичної плівки 14 світла розташований аналізатор 15 і реєстратор 16. Пристрій поміщений у корпус 17. Пристрій працює таким чином. Світло від світлодіода 1 проходить розсіювач 5 і поляризатор 6 і падає через отвір 8 у замикачі 7 на антірефлексне покриття, що просвітлює, 10, субпідкладки 9. Світло падає на магнітооптичну плівку 14, до якої притискається досліджуваний об'єкт. Відбитий від нижньої поверхні магнітооптичної плівки 14 світло проходить субпідкладку 9, просвітлююче покриття 10, отвір 8 у замикачі 7, аналізатор 15 і реєстратор 16 і у результаті зображення спостерігається або візуально, або за допомогою телевізійної камери. Об'єкт, що перевіряється, за допомогою пінополіуретанового килимка притискається до магнітооптичної плівки 14. Пара постійних магнітів 12 створює магнітне поле необхідної амплітуди, а концентратори з наконечниками 13 підводять це поле до контрольованої області об'єкта, що перевіряє. Тим самим здійснюється намагнічування феромагнітних часток 4 метамерного барвника до величини, рівній половині величини поля насичення часток контрольованого барвника, але поле, що намагнічує, не перевищує поля одноосьової перпендикулярної анізотропії магнітооптичної плівки. Крім того, його ортогональний компонент не перевищує розмір коерцитивної сили магнітооптичної ферит-гранатової плівки 14. Замикач 7, виготовлений з магнітом'якої сталі, дозволяє мінімізувати ортогональний компонент магнітного поля постійних магнітів 12. За таких умов магнітооптична плівка 14 реагує тільки на ортогональний компонент полів розсіювання феромагнітних часток метамерного барвника й об'єкт, що перевіряється, наводить у магнітооптичній плівці 14 змушену стр уктуру намагніченості. Поляризоване світло, проходячи через підкладку й магнітооптичну ферит-гранатову плівку 14, зазнає відбиття від зовнішньої поверхні плівки. При цьому, відповідно до ефекту Фарадея, в перерізі пучка світла відбувається обертання площини поляризації, пропорційне змінам намагніченості ділянок ферит- гранатової плівки. Фазова модуляція поляризації відбитого світла переводиться аналізатором 15 в амплітудну у точній відповідності з розподілом феромагнітних часток метамерного барвника. Отримане таким чином зображення спостерігається або візуально, або за допомогою телекамери. При цьому, при переміщенні детектора по поверхні об'єкта провадиться порівняння оптичного й магнітного образів малюнка, виконаного метамерним барвником. Оптичний образ спостерігається в зазорі між магнітооптичним перетворювачем і наконечниками концентраторів 13 магнітного поля. Концентратори 13 магнітного поля мають шарову структур у. Вона утворена серцевиною з магнітом'якої сталі й зовнішнім нікелевим покриттям. Наконечники концентратора утворюють кут 30° щодо їхньої зовнішньої площини, що сковзає по поверхні досліджуваного об'єкта. Магнітооптична плівка частково перекриває зазор між полюсами концентратора. Магнітооптична плівка епітаксіально осаджена на гадолінійгалієвій підкладці і її поверхня покрита дзеркально-захисним покриттям, напиляним в умовах вакууму. Товщина ферит-гранатової плівки приблизно в десять разів менше періоду її власної магнітної доменної структури, а величина поля одноосьової магнітної анізотропії цієї плівки перевищує 2500 Е. Переваги пристрою в порівнянні з аналогом і прототипом полягають у тому, що пропонований пристрій дозволяє, завдяки конструкції магнітної системи, перевіряти цінні папери, захищені метамерними магнітними барвниками всіх відомих на сьогодні типів. Наявність покриття, що просвітлює, на субпідкладці дозволяє використовува ти пристрої в незатемнених приміщеннях, тобто використання пристрою не вимагає створення спеціальних, за рівнем освітлення, умов для роботи з ним. Субпідкладка також виконує роль елемента несучої конструкції для перетворювача. 5 27265 6
