Спосіб визначення кута виходу вектора намагніченості в тонких магнітних плівках
Номер патенту: 32698
Опубліковано: 15.02.2001
Автори: Моісеєнко Олександр Володимирович, Карпенко Микола Іванович, Ушакова Тетяна Станіславівна
Формула / Реферат
Спосіб визначення кута виходу вектора намагніченості в тонких магнітних плівках, що включає пропускання через плівку лінійно-поляризованого світла, обертання плівки і реєстрацію зміни світлового сигналу, який відрізняється тим, що плівку обертають як у площині її розташування, так і під кутом до напряму поширення світла, а кут виходу вектора намагніченості визначають у момент максимальної інтенсивності світла, що пройшло через плівку, за величинами кутів відносно заздалегідь вибраного напряму в плівці.
Текст

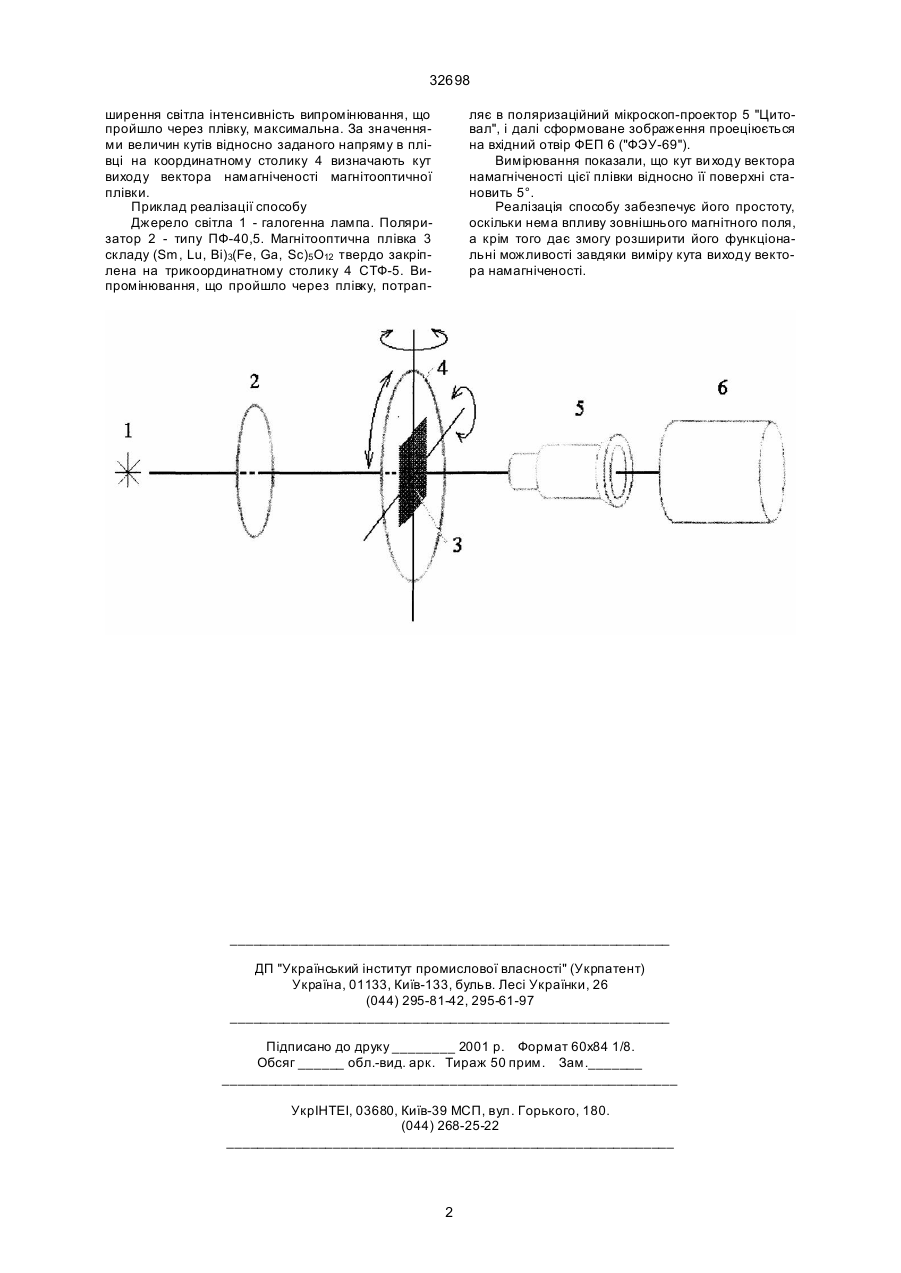

Спосіб визначення кута ви ходу вектора намагніченості в тонких магнітних плівках, що включає пропускання через плівку лінійно-поляризованого світла, обертання плівки і реєстрацію зміни світлового сигналу, який відрізняється тим, що плівку обертають як у площині її розташування, так і під кутом до напряму поширення світла, а кут виходу вектора намагніченості визначають у момент максимальної інтенсивності світла, що пройшло через плівку, за величинами кутів відносно заздалегідь вибраного напряму в плівці. (19) (21) 98020623 (22) 05.02.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Карпенко Микола Іванович, Моісеєнко Олександр Володимирович, Ушакова Тетяна Станіславівна (73) Сімферопольський державний університет ім. М.В. Фр унзе 32698 ширення світла інтенсивність випромінювання, що пройшло через плівку, максимальна. За значеннями величин кутів відносно заданого напряму в плівці на координатному столику 4 визначають кут виходу вектора намагніченості магнітооптичної плівки. Приклад реалізації способу Джерело світла 1 - галогенна лампа. Поляризатор 2 - типу ПФ-40,5. Магнітооптична плівка 3 складу (Sm, Lu, Bi)3(Fe, Ga, Sc)5 О12 твердо закріплена на трикоординатному столику 4 СТФ-5. Випромінювання, що пройшло через плівку, потрап ляє в поляризаційний мікроскоп-проектор 5 "Цитовал", і далі сформоване зображення проеціюється на вхідний отвір ФЕП 6 ("ФЭУ-69"). Вимірювання показали, що кут ви ходу вектора намагніченості цієї плівки відносно її поверхні становить 5°. Реалізація способу забезпечує його простоту, оскільки нема впливу зовнішнього магнітного поля, а крім того дає змогу розширити його функціональні можливості завдяки виміру кута виходу вектора намагніченості. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of the angle of magnetization vector exit in thin magnetic films
Автори англійськоюKarpenko Mykola Ivanovych, Moiseienko Oleksandr Volodymyrovych, Ushakova Tetiana Stanislavivna
Назва патенту російськоюСпособ определения угла выхода вектора намагниченности в тонких магнитных пленках
Автори російськоюКарпенко Николай Иванович, Моисеенко Александр Владимирович, Ушакова Татьяна Станиславовна
МПК / Мітки
МПК: G01R 33/04
Мітки: виходу, спосіб, кута, намагніченості, вектора, плівках, магнітних, визначення, тонких
