Індукційний апарат з вихровим магнітним полем

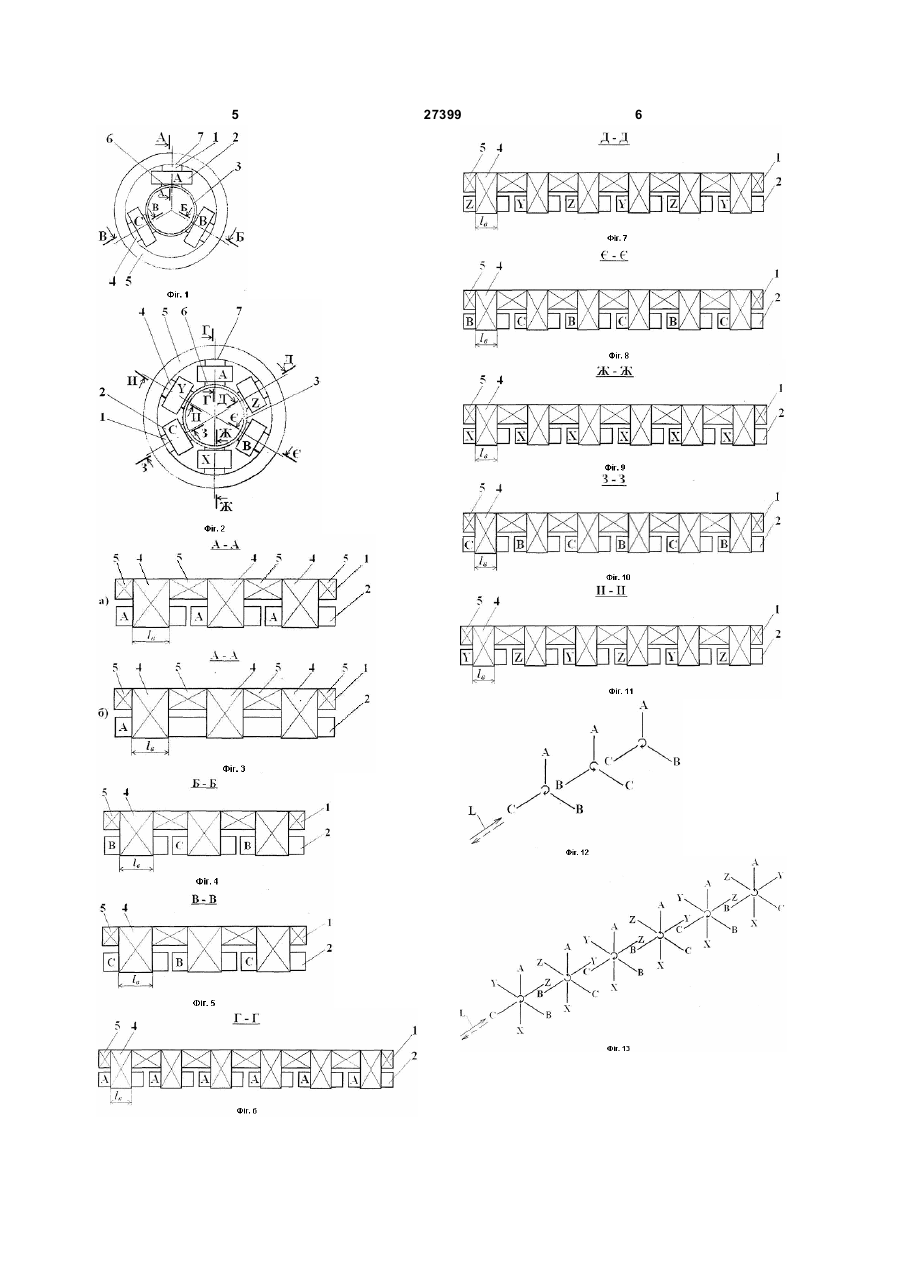

Індукційний апарат з вихровим магнітним полем, що має робочу камеру з немагнітного матеріалу, магнітопровід, виконаний в вигляді шихтованих стрижнів, кількість яких в поперечному 3 27399 4 вихорових зон, при цьому котушки кожної фазової вихорових зон з довжиною вихору lв . Так, для зони однієї із фаз охоплюють всі послідовно індукційного апарату по Фіг.1 кількість стрижнів 4, розміщені стрижні ряду, а котушки фазових зон встановлених по довжині робочої камери 3, других фаз охоплюють послідовно розміщені дорівнює трьом; для апарату по Фіг.2 - шести. стрижні ряду з чергуванням цих фаз по довжині Феромагнітні кільця 5 по довжині робочої камери 3 ряду стрижнів. можуть бути змонтовані як між суміжними В порівнянні з прототипом запропонований стрижнями 4, так і за крайніми стрижнями. індукційний апарат з вихоровим магнітним полем Кількість феромагнітних кілець 5 залежить від відрізняється наявністю таких ознак: феромагнітних нагрузок в апараті, його потужності, - по довжині робочої камери встановлено ряд функціонального призначення і конструктивного стрижнів; виконання. - кількість стрижнів, встановлених в ряду Стрижні 4 магнітопроводу 1, встановлені по послідовно по довжині робочої камери, дорівнює довжині камери 3, охоплені зосередженими числу вихорових зон апарата; котушками 2. При цьому котушки 2 кожної фазової - котушки кожної зони однієї із фаз охоплюють зон однієї із фаз (в нашому випадку з тризонним всі послідовно розміщенні стрижні ряду; вихоровим магнітним полем - А, з шестизонним - котушки фазових зон других фаз охоплюють магнітним полем - А і х) змонтовані на послідовно послідовно розміщені стрижні ряду з чергуванням розміщених стрижнях ряду (Фіг.3, 6, 9). Можливе цих фаз по довжині ряду стрижнів. виконання як з окремими котушками 2 фази на Всі вищезгадані ознаки, кожна окремо і в стрижнях 4 (Фіг.3а), так і з загальною котушкою сукупності забезпечують досягнення поставленої фази на стрижні 4 (Фіг.3б). Котушки 2 кожної мети. фазової зони других фаз (В, С і В, у, С, z) Суть корисної моделі пояснюється охоплюють послідовно розміщені стрижні 4 ряду з кресленнями. На Фіг.1 показано загальний вигляд чергуванням цих фаз по довжині ряду стрижнів 4 індукційного апарату з тризонним вихоровим (Фіг.4, 5, 7, 8, 10, 11). В результаті такого магнітним полем; на Фіг.2 показано загальний розміщення котушок 2 на стрижнях 4 по довжині вигляд індукційного апарату з шестизонним вихоровим магнітним полем; на Фіг.3 - перетин по А-А Фіг.1 з окремими котушками фази на стрижнях (а) і загальною котушкою фази а стрижнях (б); на Фіг.4 - перетин по Б-Б Фіг.1; на Фіг.5 - перетин по В-В Фіг.1; на Фіг.6 - перетин по Г-Г Фіг.2; на Фіг.7 перетин по Д-Д Фіг.2; на Фіг.8 - перетин по Є-Є Фіг.2; на Фіг.9 - перетин по Ж-Ж Фіг.2; на Фіг.10 перетин по 3-3 Фіг.2; на Фіг.11 - перетин по И-И Фіг.2; на Фіг.12 - схематичне зображення чергування фаз по довжині робочої камери і напрямів обертання вихорів для тризонного вихорового магнітного поля; на Фіг.13 - те ж для шестизонного вихорового магнітного поля. Індукційний апарат з вихоровим магнітним полем має магнітопровід 1 з зосередженими котушками 2 і робочу камеру 3, виготовлену з немагнітного матеріалу. Магнітопровід 1 виконаний зі стрижнів 4, нашихтованих з листів електротехнічної сталі, і феромагнітного кільця 5, навитого зі стрічки. Стрижні 4 направлені по радіусу до центру апарата. Кількість стрижнів 4 в поперечному перерізі робочої камери залежить від фазових зон вихорового магнітного поля апарату: так, для апарату з тризонним вихоровим магнітним полем (Фіг.1) кількість стрижнів 4-3шт. (схема обмотки А, В, С), а для апарату з шестизонним вихоровим магнітним полем (Фіг.2) кількість стрижнів 4-6шт. (схема обмотки A, z, В, х, С, у). На кінцях 6 стрижнів 4, що направлені до робочої камери 3 (тобто до центру), змонтовані котушки 2, а до протилежних бокових сторін 7, перпендикулярно нашихтованим листам, примикає феромагнітне кільце 5. Феромагнітне кільце 5 кріпиться до стрижнів 4 відомими методами. При цьому не повинно бути короткозамкнутих, ланцюжків, при яких можливі місцеві нагріви. Кількість стрижнів 4, встановлених по довжині робочої камери 3, дорівнює числу необхідних робочої камери 3 напрями вихорів кожної послідовно розміщеної камери вихорової зони протилежні і (Фіг.12, 13). При роботі апарата матеріал, що обробляється, вводиться в зону обробки (L напрям входу в вихорове поле). При цьому матеріал потрапляє в послідовно розміщені по довжині камери 3 вихорові зони. Так як кожен з послідовно розміщених вихорів має протилежний напрям, на обробляємий матеріал в кожній зоні змінюється напрям дії динамічних сил. В порівнянні з прототипом, наявність по довжині камери 3 декількох вихорових зон з різними напрямами вихорів унеможливлює затягування матеріалу, що обробляється, в напрямку вихорового поля, розширює функціональні можливості апарата і підвищує якість обробки матеріалів. Індукційний апарат з вихоровим магнітним полем пропонованої конструкції знаходиться на стадії технічної пропозиції при розробці технологічного обладнання для виготовлення комплектуючих деталей магнітотерапевтичних пристроїв захисту ПМТ-600 "SCATUM". Джерела інформації: 1. Интенсификация технологических процессов в аппаратах с вихревым слоем. Логвиненко Д.Д., Шеляков О.П. К., «Техника», 1976, 144с. 2. Деклараційний патент на корисну модель, Україна, №17066. Бюл. 9, 2006р. 5 27399 6
