Спосіб діагностики іонізаційної камери системи керування і захисту ядерного реактора
Формула / Реферат
Спосіб діагностики іонізаційної камери системи керування і захисту ядерного реактора, що включає отримання і аналіз форми вольт-амперної характеристики камери, який відрізняється тим, що в ланцюзі іонізаційної камери, представленої у вигляді нелінійного двополюсника, задають один стрибок по напрузі і, реєструючи змінні стани ланцюга під час перехідного процесу, відновлюють по них вольт-амперну характеристику камери, а діагноз ставлять за результатами перевірки статистичних критеріїв на основі отриманої вольт-амперної характеристики і інформації про технічно справний стан камери.
Текст

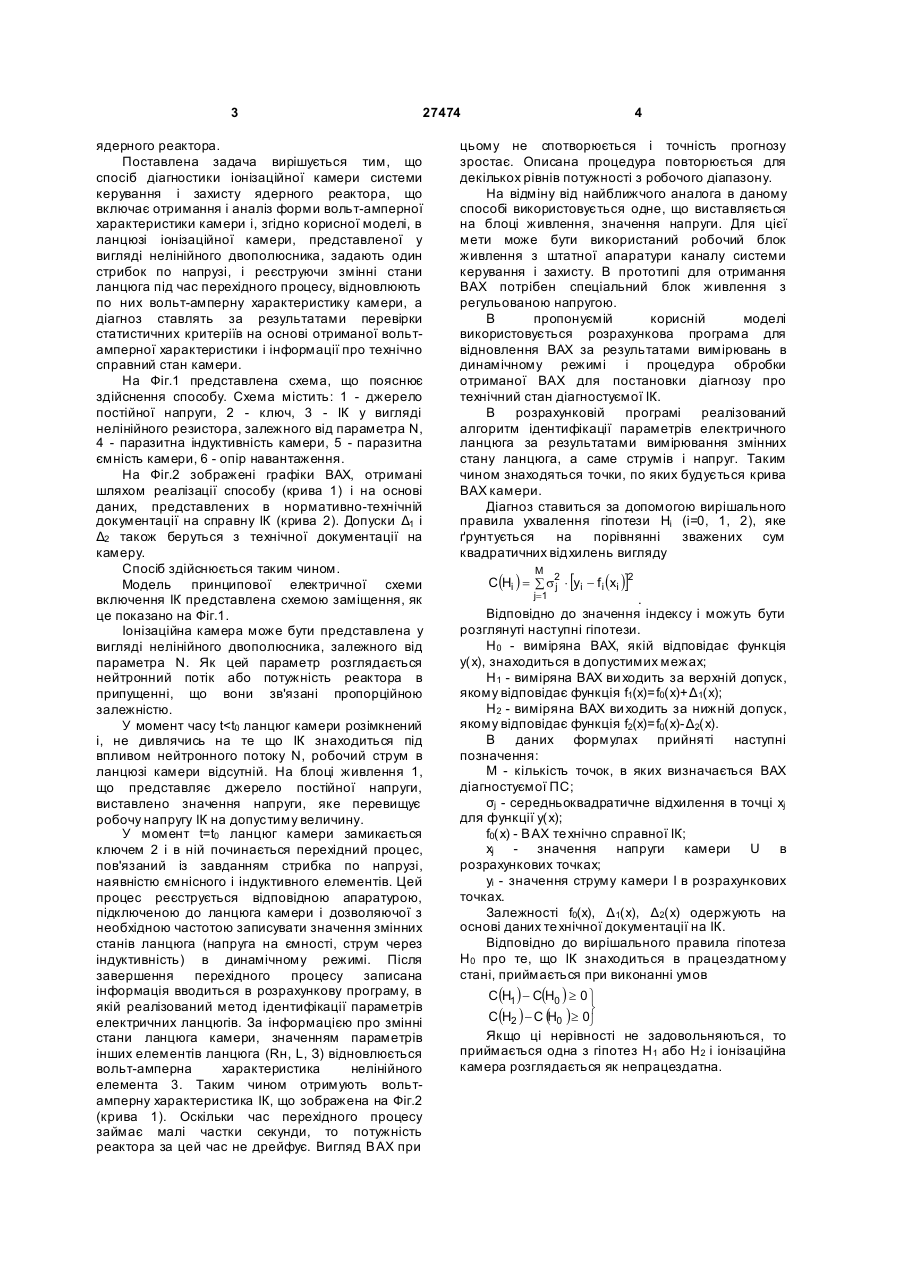

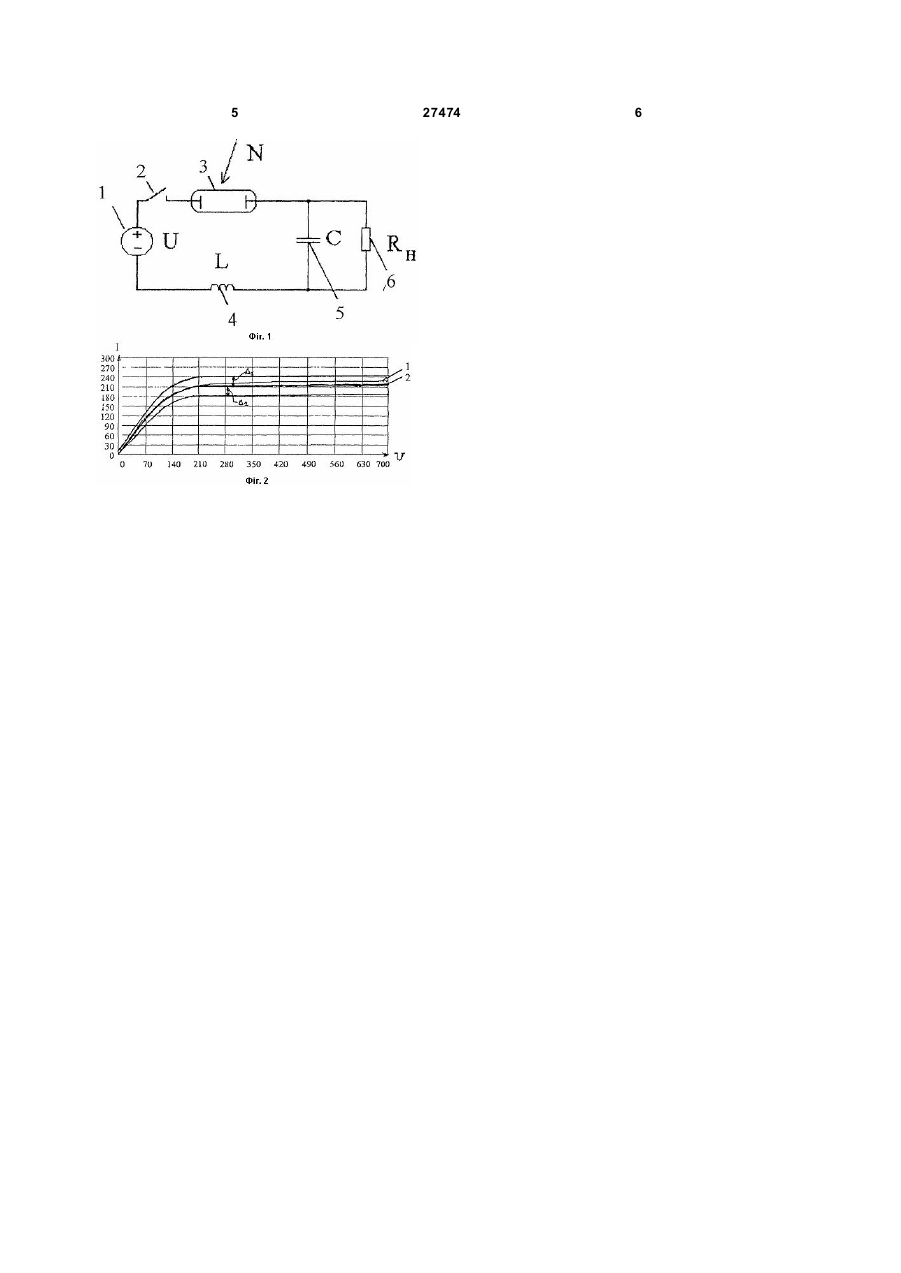

Спосіб діагностики іонізаційної камери системи керування і захисту ядерного реактора, що включає отримання і аналіз форми вольтамперної характеристики камери, який 3 27474 ядерного реактора. Поставлена задача вирішується тим, що спосіб діагностики іонізаційної камери системи керування і захисту ядерного реактора, що включає отримання і аналіз форми вольт-амперної характеристики камери і, згідно корисної моделі, в ланцюзі іонізаційної камери, представленої у вигляді нелінійного двополюсника, задають один стрибок по напрузі, і реєструючи змінні стани ланцюга під час перехідного процесу, відновлюють по них вольт-амперну характеристику камери, а діагноз ставлять за результатами перевірки статистичних критеріїв на основі отриманої вольтамперної характеристики і інформації про технічно справний стан камери. На Фіг.1 представлена схема, що пояснює здійснення способу. Схема містить: 1 - джерело постійної напруги, 2 - ключ, 3 - ІК у вигляді нелінійного резистора, залежного від параметра N, 4 - паразитна індуктивність камери, 5 - паразитна ємність камери, 6 - опір навантаження. На Фіг.2 зображені графіки ВАХ, отримані шляхом реалізації способу (крива 1) і на основі даних, представлених в нормативно-технічній документації на справну ІК (крива 2). Допуски Δ1 і Δ2 також беруться з технічної документації на камеру. Спосіб здійснюється таким чином. Модель принципової електричної схеми включення ІК представлена схемою заміщення, як це показано на Фіг.1. Іонізаційна камера може бути представлена у вигляді нелінійного двополюсника, залежного від параметра N. Як цей параметр розглядається нейтронний потік або потужність реактора в припущенні, що вони зв'язані пропорційною залежністю. У момент часу t
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for testing the ion production chamber in the control and protection system of a nuclear reactor
Автори англійськоюOcheretnyi Kostiantyn Valeriiovych
Назва патенту російськоюСпособ контроля ионизационной камеры в системе управления и защиты ядерного реактора
Автори російськоюОчеретний Константин Валерьевич
МПК / Мітки
МПК: G01T 3/00, H01J 47/00
Мітки: спосіб, системі, діагностики, іонізаційної, захисту, камери, ядерного, реактора, керування
