Тепловиділяючий елемент з рівномірним азимутальним полем температур у трикутній гратці водо-водяного ядерного реактора
Номер патенту: 49301
Опубліковано: 16.09.2002
Автори: Пономаренко Павло Афіногенович, Пономаренко Євген Павлович, Мартем'янов Ігор Миколайович, Мартем'янов Олексій Ігорович, Кондрацький Олексій Федорович
Формула / Реферат

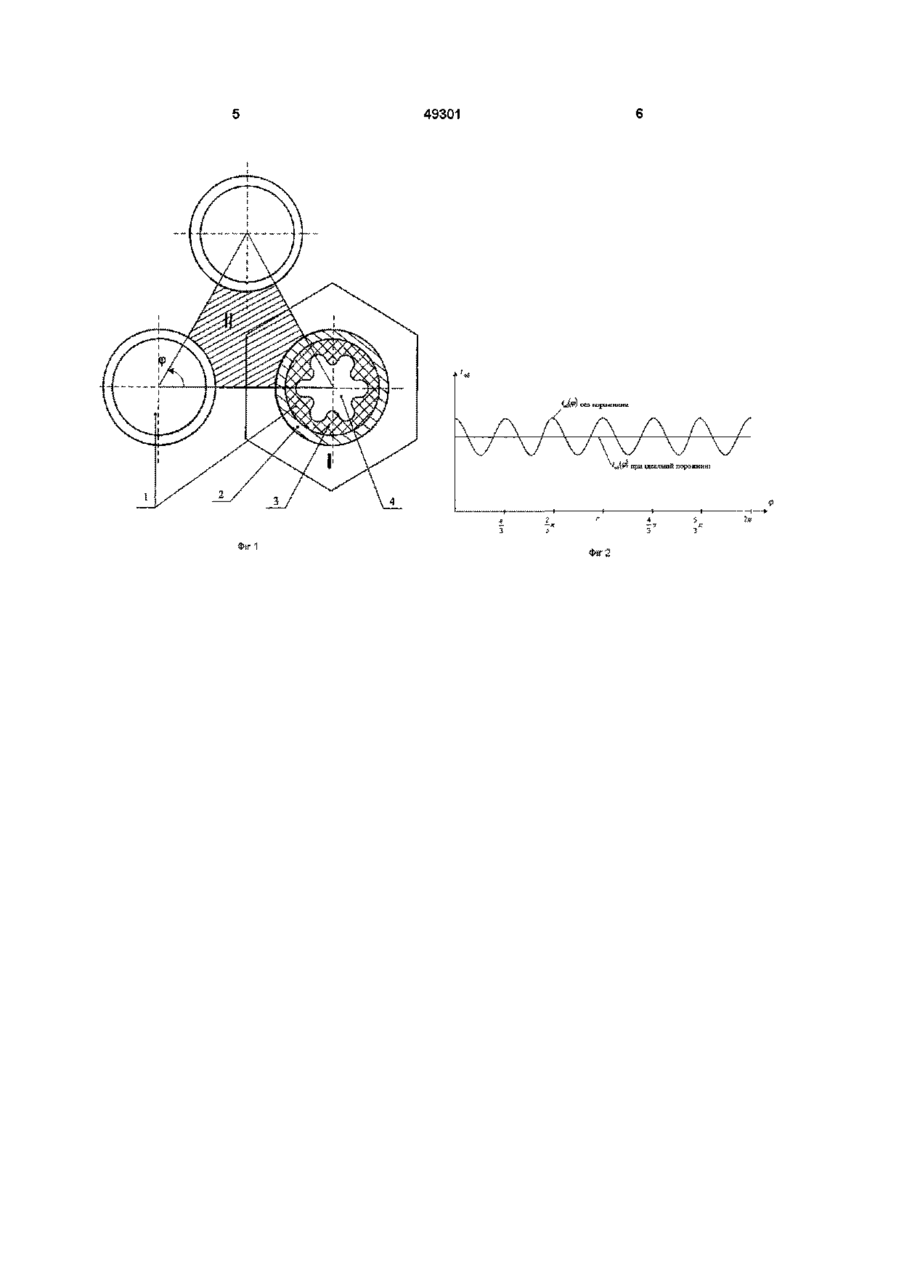

Тепловиділяючий елемент (твел) водо-водяного ядерного реактора з трикутною граткою, що включає трубчаcту оболонку, всередині якої розміщені циліндричні облатки ядерного палива з внутрішньою порожниною компенсатора та фіксатором його положення у гратці, який відрізняється тим, що компенсатор виконується шестипелюсткової форми з осями, які спрямовані до близьколежачих твелів, а огинаюча компенсатора представлена формулою:
де:
- відстань від осі твела до внутрішнього краю облатки ядерного палива;
- кут в межах половини сектора, обмеженого напрямками на два сусідніх близьколежачих твели;
R - радіус паливної облатки;
- локальний коефіцієнт тепловіддачі на поверхні твела, що залежить від ;
- локальний коефіцієнт тепловіддачі на поверхні твела в напрямку центра елементарного гідравлічного вічка.
Текст

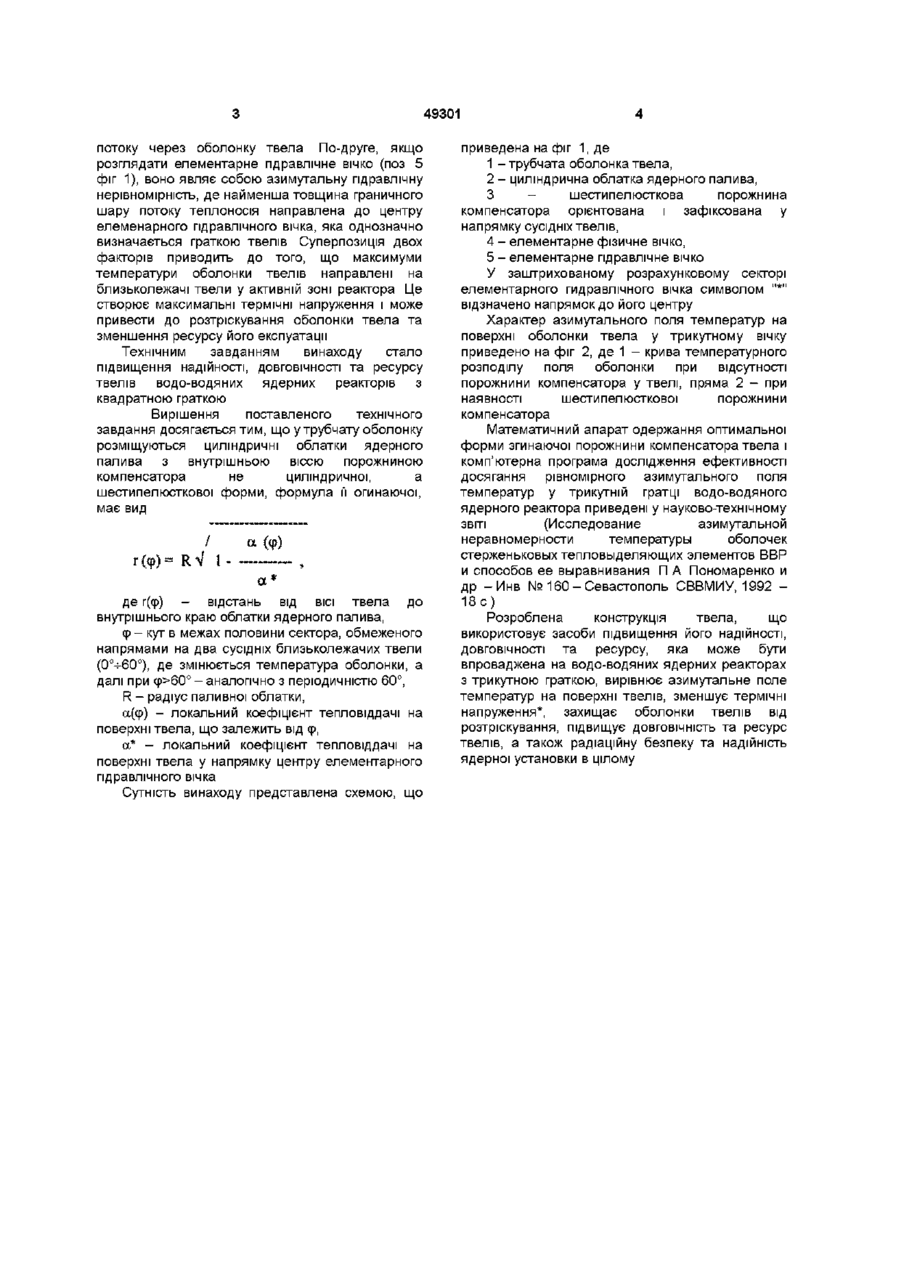

Тепловиділяючий елемент (твел) водоводяного ядерного реактора з трикутною граткою, що включає трубчасту оболонку, всередині якої розміщені циліндричні облатки ядерного палива з внутрішньою порожниною компенсатора та фіксатором його положення у гратці, який відрізняється тим, що компенсатор виконується шестипелюсткової форми з осями, які спрямовані Винахід відноситься до ядерної техніки, а більш конкретно, до засобів підвищення надійності, ДОВГОВІЧНОСТІ та ресурсу тепловиділяючих елементів (твелів) водо-водяних ядерних реакторів з трикутною граткою ВІДОМІ конструкції твелів що використовують засоби підвищення їх надійності та ДОВГОВІЧНОСТІ, якдінироко застосовуються на ядерних реакторах (Б Фрост Твэлы ядерных реакторов /Пер с англ - М Энергоатомиздат, 1986 - С 181-182) Для цього використовують трубчату оболонку, в середині якої розміщений сердечник ядерного палива у вигляді циліндричних облаток з внутрішньою віссю порожниною, яка виконує функцію компенсатора, що зменшує формозмінення паливного сердечника і його температуру та підвищує надійність, ДОВГОВІЧНІСТЬ та ресурс Найбільш близьким за сукупністю ознак, прототипом даного винаходу являє собою стерженьковий твел, що вміщує керамічні облатки до близьколежачих твел їв, а компенсатора представлена формулою / огинаюча а (
ДивитисяДодаткова інформація
Назва патенту англійськоюFuel element with uniform distribution of temperatures in the plane perpendicular to the element centerline, designed for installing in a triangular cell of a water-moderated reactor
Автори англійськоюKondratskyi Oleksii Fedorovych, Martemianov Oleksii Igorovych, Martemianov Ihor Mykolaiovych, Ponomarenko Yevhen Pavlovych, Ponomarenko Pavlo Afinohenovych
Назва патенту російськоюТепловыделяющий элемент с равномерным распределением температур в плоскости, перпендикулярной оси элемента, устанавливаемый в треугольной ячейке водо-водяного ядерного реактора
Автори російськоюКондрацкий Алексей Федорович, Мартемьянов Алексей Игоревич, Мартемьянов Игорь Николаевич, Пономаренко Евгений Павлович, Пономаренко Павел Афиногенович
МПК / Мітки
МПК: G21C 3/02
Мітки: гратці, ядерного, рівномірним, реактора, полем, азимутальним, водо-водяного, елемент, трикутній, температур, тепловиділяючий
