Приставка ткаченка в.м. до звичайних ртутно-кварцових випромінювачів для ультрафіолетового опромінення порожнин вуха, горла і носа

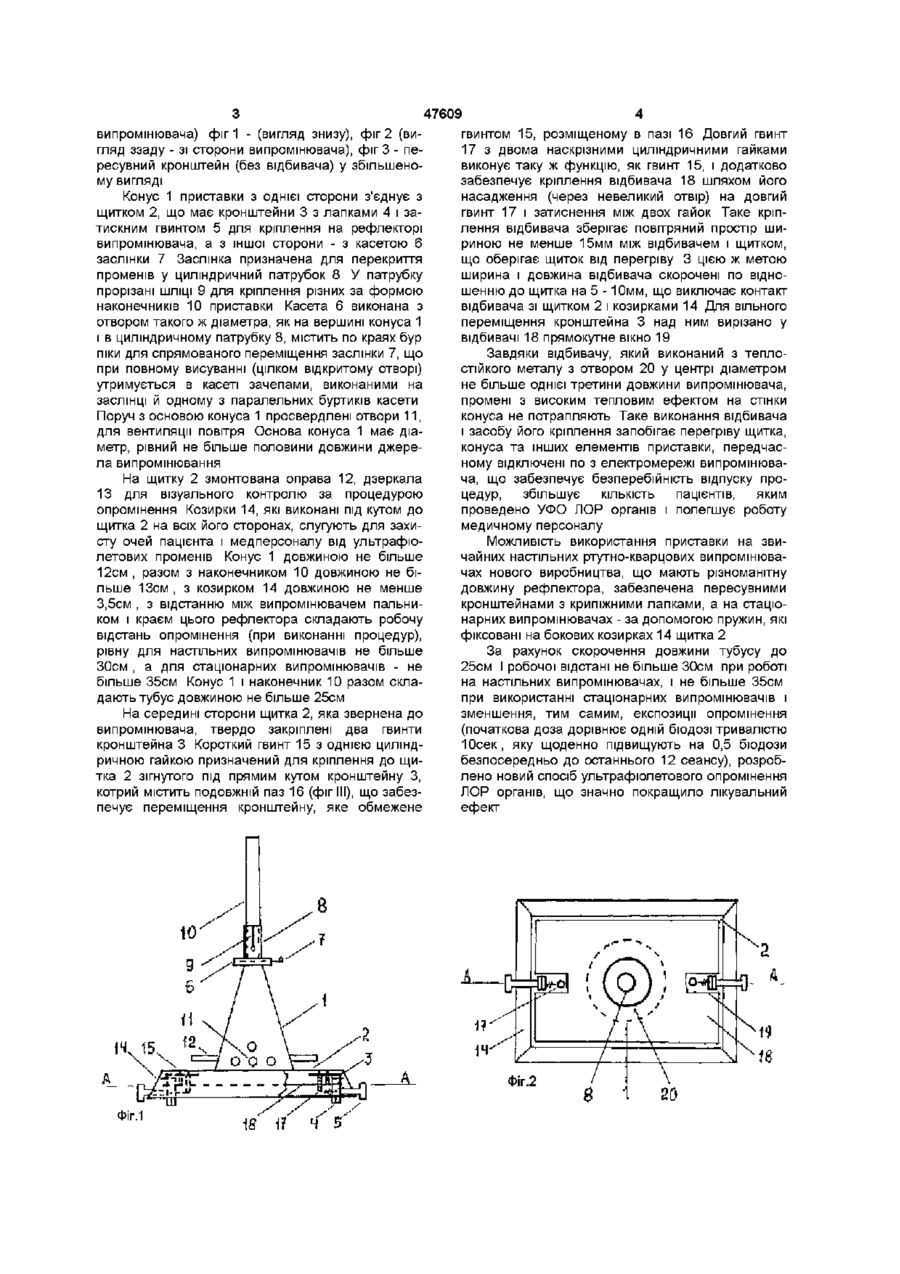

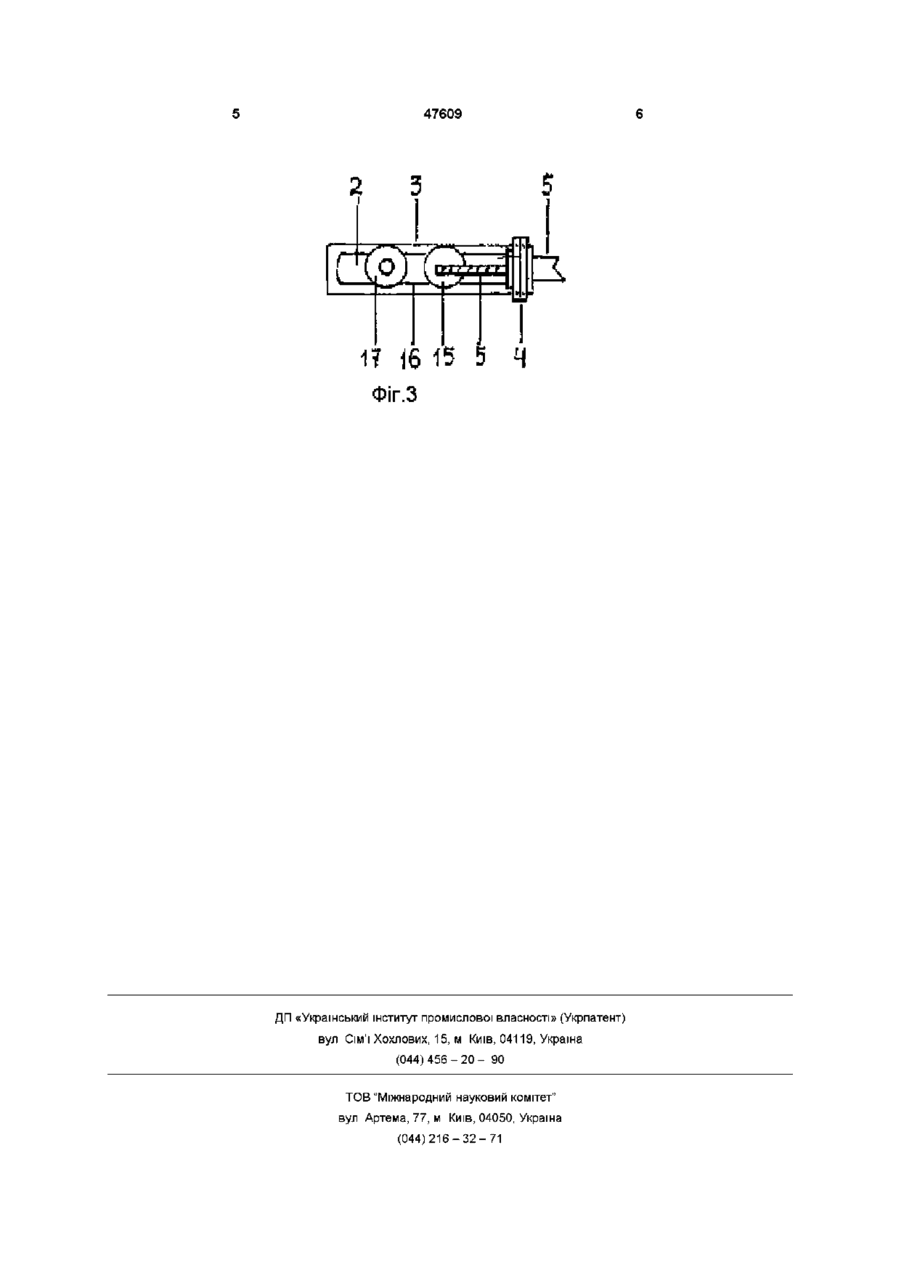

1 Приставка до звичайних ртутно-кварцових випромінювачів для ультрафіолетового опромінення порожнин вуха, горла і носа, що містить щиток з затискачами для кріплення до рефлектора джерела випромінювання, конус, патрубок, наконечники, дзеркало, заслінку для перекривання променів, яка відрізняється тим, що додатково між щитком і пальником випромінювача встанов Запропонований винахід належить до медицини, зокрема до фізіотерапії і оториноларингологи Приставки до звичайних ртутно-кварцових випромінювачів (настільних та стаціонарних), що складаються із конічного тубусу (в подальшому конуса), який з'єднаний з однієї сторони з щитком, що має цапки або гвинти для кріплення на рефлекторі випромінювачів і дзеркало для візуального контролю за процедурою, а з іншої сторони - з наконечником (прозорою трубкою), який вводиться в порожнину опромінення, ВІДОМІ (Див відбиток статті В М Ткаченко, 1962, ВМЖ, №4, та опис його винаходу за а с СССР №159902) Вищезазначені приставки, являючись прототипом до запропонованого винаходу, забезпечують ультрафіолетове опромінення (УФО) порожнин вуха, горла, носа (ЛОР органів) на робочій відстані 27 або 32см Але при практичному використанні цих приставок їх щитки і конуси сильно нагріваються, що змушує виключати випромінювач із електромережі і передчасно переривати проведення процедур, відновлення яких можливо тільки після повного охолодження випромінювача (25 - ЗОхв), а потім його нагрівання після повторного включення (10 15хв ) Втрата часу до (40 - 45хв ) ускладнює роботу медперсоналу і викликає незадоволення у паці лений відбивач ультрафіолетових променів зі збереженням повітряного простору не менше 15 мм між щитком і відбивачем для захисту елементів приставки від перегріву 2 Приставка по п 1, яка відрізняється тим, що додатково містить пересувні кронштейни з кріпильними лапками для фіксації и до настільних випромінювачів з різними рефлекторами 3 Приставка по пп 1 і 2, яка відрізняється тим, що її загальна довжина виконана такою, що робоча відстань опромінення для настільних випромінювачів складає не більше ЗО см, а для стаціонарних - не більше 35 см єнтів Крім того неможливе кріплення приставок за допомогою цапок і гвинтів (див мал а с №159902 і вказану вище статтю) до нових типів настильних і стаціонарних випромінювачів з подовженими і вкороченими рефлекторами Задачею запропонованого винаходу є 1) усунення перегрівання елементів приставки і забезпечення неперервності проведення процедур УФО, 2) забезпечення можливості кріплення приставок до нових типів випромінювачів Поставлена задача вирішується тим, що в конструкцію приставок введений відбивач ультрафіолетових промінів, який встановлений між щитком і випромінювачем, що запобігає перегріванню приставок і перериванню проведення процедур Таке технічне рішення збільшило КІЛЬКІСТЬ пацієнтів, яким було проведено УФО ЛОР органів і полегшило роботу медичному персоналу Друга задача виконана завдяки тому, що замість цапок щиток вміщує пересувні кронштейни з крипіжними лапками (для настільних випромінювачів), а замість гвинтів виконано пружини (для стаціонарних випромінювачів), які забезпечили закріплення приставок (в подальшому приставки) до нових типів ртутно-кварцових випромінювачів з подовженими і вкороченими рефлекторами На кресленні зображена приставка у двох проекціях (коли вона закріплена до рефлектора о (О випромінювача) фіг 1 - (вигляд знизу), фіг 2 (вигляд ззаду - зі сторони випромінювача), фіг 3 - пересувний кронштейн (без відбивача) у збільшеному вигляді Конус 1 приставки з однієї сторони з'єднує з щитком 2, що має кронштейни 3 з лапками 4 і затискним гвинтом 5 для кріплення на рефлекторі випромінювача, а з іншої сторони - з касетою 6 заслінки 7 Заслінка призначена для перекриття променів у циліндричний патрубок 8 У патрубку прорізані ШЛІЦІ 9 для кріплення різних за формою наконечників 10 приставки Касета 6 виконана з отвором такого ж діаметра, як на вершині конуса 1 і в циліндричному патрубку 8, містить по краях бур піки для спрямованого переміщення заслінки 7, що при повному висуванні (цілком відкритому отворі) утримується в касеті зачепами, виконаними на заслінці й одному з паралельних буртиків касети Поруч з основою конуса 1 просвердлені отвори 11, для вентиляції повітря Основа конуса 1 має діаметр, рівний не більше половини довжини джерела випромінювання На щитку 2 змонтована оправа 12, дзеркала 13 для візуального контролю за процедурою опромінення Козирки 14, які виконані під кутом до щитка 2 на всіх його сторонах, слугують для захисту очей пацієнта і медперсоналу від ультрафіолетових променів Конус 1 довжиною не більше 12см , разом з наконечником 10 довжиною не більше 13см , з козирком 14 довжиною не менше 3,5см , з відстанню між випромінювачем пальником і краєм цього рефлектора складають робочу відстань опромінення (при виконанні процедур), рівну для настільних випромінювачів не більше 30см , а для стаціонарних випромінювачів - не більше 35см Конус 1 і наконечник 10 разом складають тубус довжиною не більше 25см На середині сторони щитка 2, яка звернена до випромінювача, твердо закріплені два гвинти кронштейна 3 Короткий гвинт 15 з однією циліндричною гайкою призначений для кріплення до щитка 2 зігнутого під прямим кутом кронштейну З, котрий містить подовжній паз 16 (фіг III), що забезпечує переміщення кронштейну, яке обмежене R 47609 гвинтом 15, розміщеному в пазі 16 Довгий гвинт 17 з двома наскрізними циліндричними гайками виконує таку ж функцію, як гвинт 15, і додатково забезпечує кріплення відбивача 18 шляхом його насадження (через невеликий отвір) на довгий гвинт 17 і затиснення між двох гайок Таке кріплення відбивача зберігає повітряний простір шириною не менше 15мм між відбивачем і щитком, що оберігає щиток від перегріву 3 цією ж метою ширина і довжина відбивача скорочені по відношенню до щитка на 5 - 10мм, що виключає контакт відбивача зі щитком 2 і козирками 14 Для вільного переміщення кронштейна 3 над ним вирізано у відбивачі 18 прямокутне вікно 19 Завдяки відбивачу, який виконаний з теплостійкого металу з отвором 20 у центрі діаметром не більше однієї третини довжини випромінювача, промені з високим тепловим ефектом на стінки конуса не потрапляють Таке виконання відбивача і засобу його кріплення запобігає перегріву щитка, конуса та інших елементів приставки, передчасному відключені по з електромережі випромінювача, що забезпечує безперебійність відпуску процедур, збільшує КІЛЬКІСТЬ пацієнтів, яким проведено УФО ЛОР органів і полегшує роботу медичному персоналу Можливість використання приставки на звичайних настільних ртутно-кварцових випромінювачах нового виробництва, що мають різноманітну довжину рефлектора, забезпечена пересувними кронштейнами з крипіжними лапками, а на стаціонарних випромінювачах - за допомогою пружин, які фіксовані на бокових козирках 14 щитка 2 За рахунок скорочення довжини тубусу до 25см І робочої відстані не більше 30см при роботі на настільних випромінювачах, і не більше 35см при використанні стаціонарних випромінювачів і зменшення, тим самим, експозиції опромінення (початкова доза дорівнює одній біодозі тривалістю ІОсек, яку щоденно підвищують на 0,5 бюдози безпосередньо до останнього 12 сеансу), розроблено новий спосіб ультрафіолетового опромінення ЛОР органів, що значно покращило лікувальний ефект 15 Фіг.2 ФІГ.1 І8 i 8 1 20 47609 2 З 1? Ш 15 5 Н ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
