Голка для голкотерапії

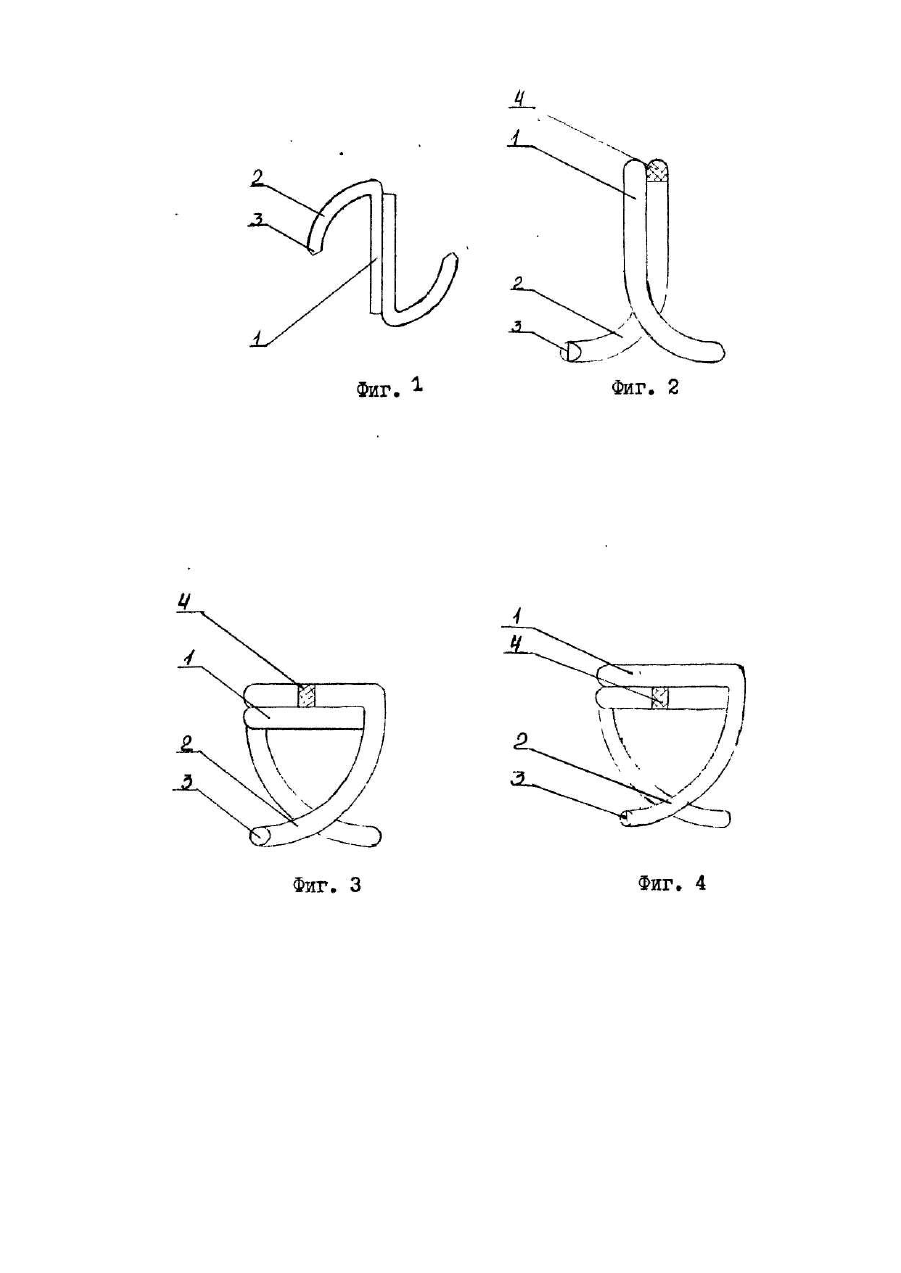

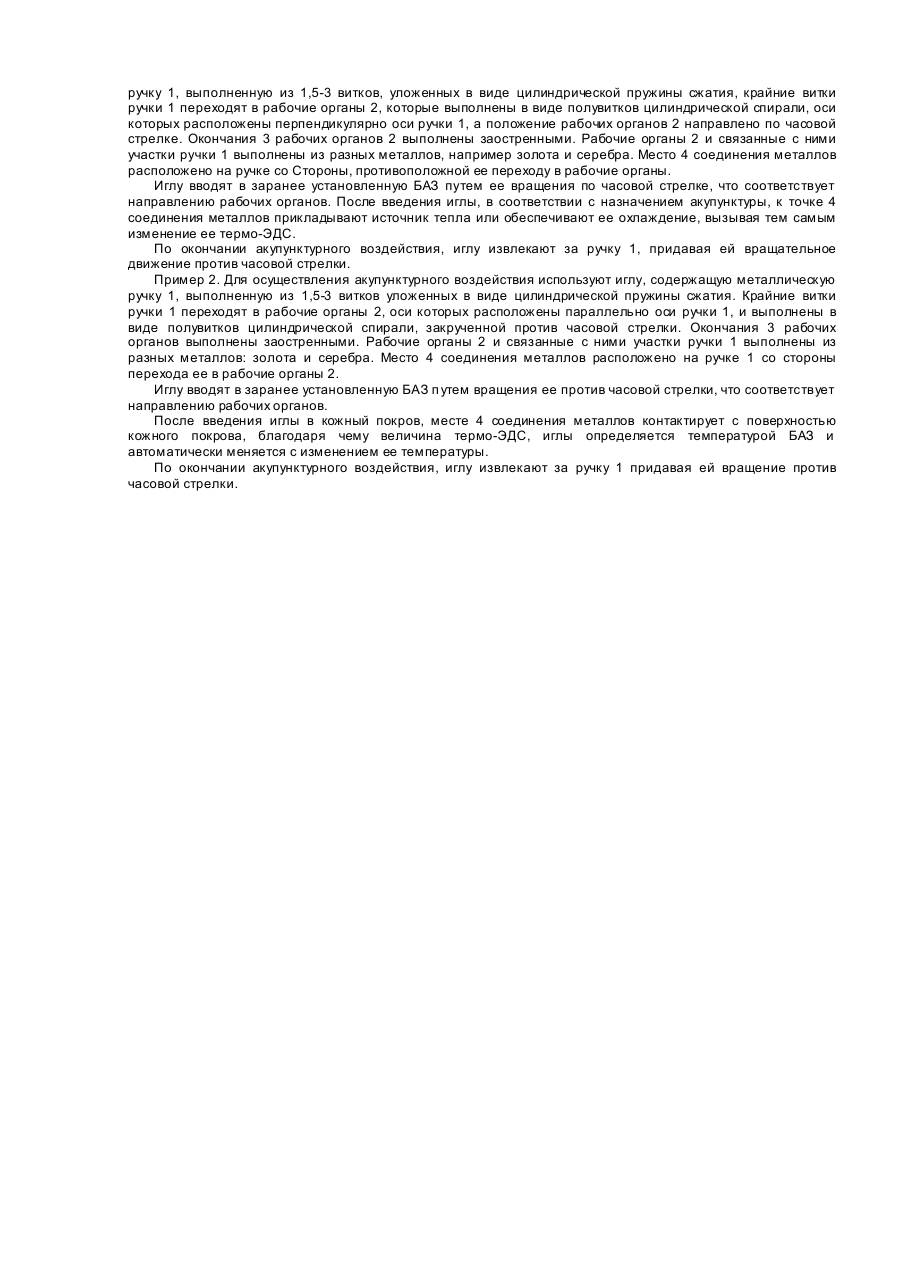

Полезная модель относится к медицине, а именно к средствам для акупунктуры, и предназначено для воздействия на биологически активные зоны баз при их патологиях. Из существующего уровня техники, относящегося к рассматриваемой области, наиболее близкой к заявляемому изобретению является игла для иглотерапии, состоящая из металлической ручки, образованной из 1,5-3 витков, уложенных в виде витой цилиндрической пружины сжатия, окончания которой переходят в симметрично расположенные рабочие органы, выполненные в виде стержней, оси которых расположены перпендикулярно оси ручки, а окончания стержней выполнены заостренными [Патент Украины № 6972, кл. А 61 Η 39/00, опубл. 1995]. Заявляемая полезная модель совпадает с известной иглой для иглотерапии по следующей совокупности существенных признаков: содержит металлическую ручку, окончания которой переходят в симметрично расположенные рабочие органы. Однако известная игла для иглотерапии не обеспечивает технического результата заявляемой полезной модели - направленного изменения энергетической характеристики БАЗ, что обусловлено конструкцией известной иглы, а именно - формой выполнения рабочих органов, которые выполнены в виде стержней. Задача, на решение которой направлена полезная модель, состоит в создании такой иглы для иглотерапии, которая благодаря изменению формы рабочих органов, обеспечила бы направленное воздействие на энергетическое состояние БАЗ, и тем самым повысила эффективность акупунктуры. Поставленная задача решается в игле для иглотерапии, содержащей металлическую ручку, окончания которой переходят в симметрично расположенные рабочие органы тем, что согласно предмета полезной модели, рабочие органы выполнены в виде полувитков цилиндрической спирали. Заявляемая совокупность существенных признаков обеспечивает кроме воздействия на химобарорецепторы БАЗ путем их механического раздражения за счет введения в БАЗ рабочих органов, и электрохимического воздействия на БАЗ за счет перераспределения ионов, т. к. игла функционирует как гальванический элемент, но и направленное воздействие на энергетические процессы в БАЗ: концентрирование или рассеивание энергии, т. к. конструкция иглы обеспечивает при ее введении в кожные покровы и массажное воздействие на БАЗ. Частными случаями выполнения полезной модели является: рабочие органы и связанные с ними участки ручки выполнены из двух разных металлов, что обеспечивает генерирование микротоков термо-ЭДС самой иглой; рабочие органы и связанные с ними участки ручки выполнены из парамагнитных металлов, что обеспечивает возможность магнитного воздействия на БАЗ в процессе акупунктурного воздействия; ручка выполнена в виде цилиндрической пружины, что обеспечивает функционирование ручки как пружины, что обеспечивает сохранение заданного положения иглы относительно БАЗ в процессе терапевтического воздействия; • ось ручки расположена параллельно расположению осей рабочих органов; ось ручки расположена в перпендикулярно осям рабочих органов; рабочих органов, что обеспечивает устранение механического воздействия как на саму БАЗ, так и на смежные с ней БАЗ; место соединения металлов расположено на ручке со стороны перехода ее в рабочие органы, что обеспечивает регулирование термо-ЭДС иглы за счет изменения температуры БАЗ; место соединения металлов расположено на ручке со стороны, противоположной ее переходу в рабочие органы, что обеспечивает возможность регулирования термо-ЭДС иглы за счет внешнего температурного воздействия; полувитки цилиндрической спирали направлены по часовой стрелке, что обеспечивает концентрацию энергии в БАЗ; полувитки цилиндрической спирали направлены против часовой стрелки, что обеспечивает рассеивание энергии в БАЗ. На фиг. 1 изображена игла для иглотерапии, вид снизу; на фиг. 2 ~ игла с ручкой, выполненной в виде цилиндрической пружины, ось которой расположена перпендикулярно осям рабочих органов; на фиг. 3 -игла с расположением места соединения металлов на ручке, со стороны противоположной стороне перехода ее в рабочие органы; на фиг. 4 - игла с расположением оси ручки параллельной осям рабочих органов. Предложенная игла содержит металлическую ручк у 1, окончания которой переходят в рабочие органы 2, окончания 3 которых выполнены заостренными. Форма ручки 1 может быть в виде прямого стержня, или выполнена в виде витков цилиндрической пружины сжатия. Длина (диаметр) ручки и рабочих органов выбираются в зависимости от терапевтического назначения, и могут быть различными. Рабочие органы 2 и связанные с ними участки ручки 1 могут быть выполнены из различных металлов, в том числе и парамагнитных. В случае выполнения иглы из различных металлов, место их соединения может быть расположено на ручке 1 либо со стороны ее перехода в рабочие органы 2, либо со стороны противоположной переходу ручки 1 в рабочие органы 2. Рабочие органы 2 расположены симметрично и имеют форму полувитков цилиндрической спирали, направление витков которой может быть или по часовой стрелке, или против часовой стрелки. Предложенную иглу для игло терапии используют следующим образом. У пациента предварительно на поверхности кожи определяют БАЗ известными приемами, и в зависимости от ее патологии, осуществляют выбор конструкции и размеров иглы. После чего, иглу с помощью иглодержателя вводят в кожный покров на глубину, равную длине рабочих органов 2, длина которых, в зависимости от эффекта воздействия, может колебаться от 1,4 мм для ушной раковины, до 15 мм и более для мягких тканей. Ручк у 1 фиксируют на коже пластырем, период акупунктурного воздействия выбирают в зависимости от заболевания, и может составлять от нескольких секунд до 30 суток. По окончанию акупунктурного воздействия, иглу извлекают пинцетом за ручку. Введение иглы в кожный покров и ее извлечение осуществляют при вращении иглы вокруг своей оси в направлении соответствующем направлению рабочих органов. Пример 1. Для осуществления акупунктурного воздействия используют иглу, содержащую металлическую ручку 1, выполненную из 1,5-3 витков, уложенных в виде цилиндрической пружины сжатия, крайние витки ручки 1 переходят в рабочие органы 2, которые выполнены в виде полувитков цилиндрической спирали, оси которых расположены перпендикулярно оси ручки 1, а положение рабочих органов 2 направлено по часовой стрелке. Окончания 3 рабочих органов 2 выполнены заостренными. Рабочие органы 2 и связанные с ними участки ручки 1 выполнены из разных металлов, например золота и серебра. Место 4 соединения металлов расположено на ручке со Стороны, противоположной ее переходу в рабочие органы. Иглу вводят в заранее установленную БАЗ путем ее вращения по часовой стрелке, что соответствует направлению рабочих органов. После введения иглы, в соответствии с назначением акупунктуры, к точке 4 соединения металлов прикладывают источник тепла или обеспечивают ее охлаждение, вызывая тем самым изменение ее термо-ЭДС. По окончании акупунктурного воздействия, иглу извлекают за ручку 1, придавая ей вращательное движение против часовой стрелки. Пример 2. Для осуществления акупунктурного воздействия используют иглу, содержащую металлическую ручку 1, выполненную из 1,5-3 витков уложенных в виде цилиндрической пружины сжатия. Крайние витки ручки 1 переходят в рабочие органы 2, оси которых расположены параллельно оси ручки 1, и выполнены в виде полувитков цилиндрической спирали, закрученной против часовой стрелки. Окончания 3 рабочих органов выполнены заостренными. Рабочие органы 2 и связанные с ними участки ручки 1 выполнены из разных металлов: золота и серебра. Место 4 соединения металлов расположено на ручке 1 со стороны перехода ее в рабочие органы 2. Иглу вводят в заранее установленную БАЗ п утем вращения ее против часовой стрелки, что соответствует направлению рабочих органов. После введения иглы в кожный покров, месте 4 соединения металлов контактирует с поверхностью кожного покрова, благодаря чему величина термо-ЭДС, иглы определяется температурой БАЗ и автоматически меняется с изменением ее температуры. По окончании акупунктурного воздействия, иглу извлекают за ручку 1 придавая ей вращение против часовой стрелки.
