Система регулювання тиску
Номер патенту: 27612
Опубліковано: 12.11.2007
Формула / Реферат
Система регулювання тиску, що містить регулятор тиску, запірний клапан, який встановлено в напірній магістралі, робочий циліндр преса, головний клапанний розподільник, який з'єднано з насосно-акумуляторною станцією, маслостанцію, яка відрізняється тим, що регулятор тиску виконано у вигляді підпружиненого диференційного циліндра, який через гідропідсилювач та додатковий гідророзподільник керує головним клапанним розподільником, при цьому опірний тиск задається за допомогою акумулятора, а зворотний зв'язок по тиску, що регулюється, виконано гідравлічним.
Текст

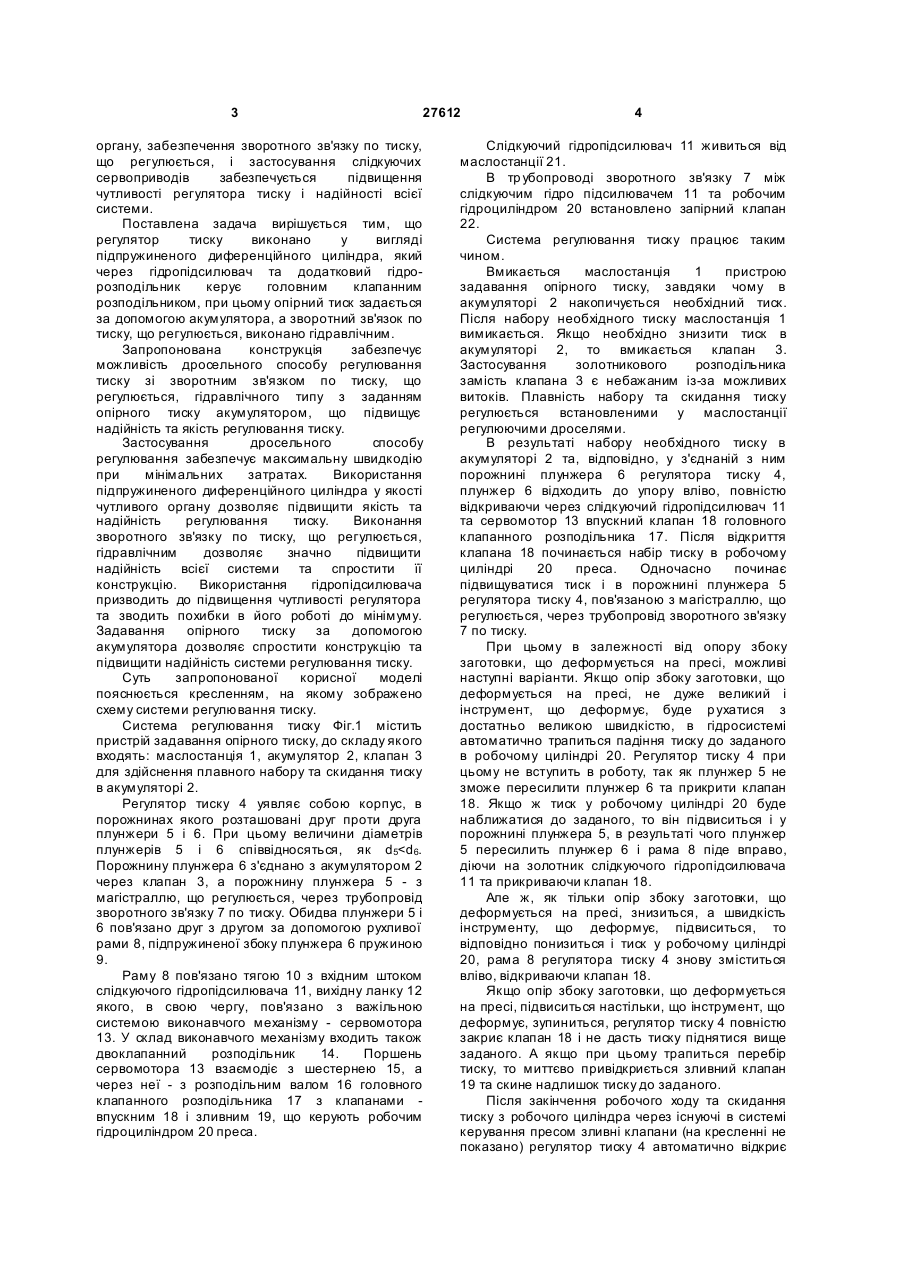

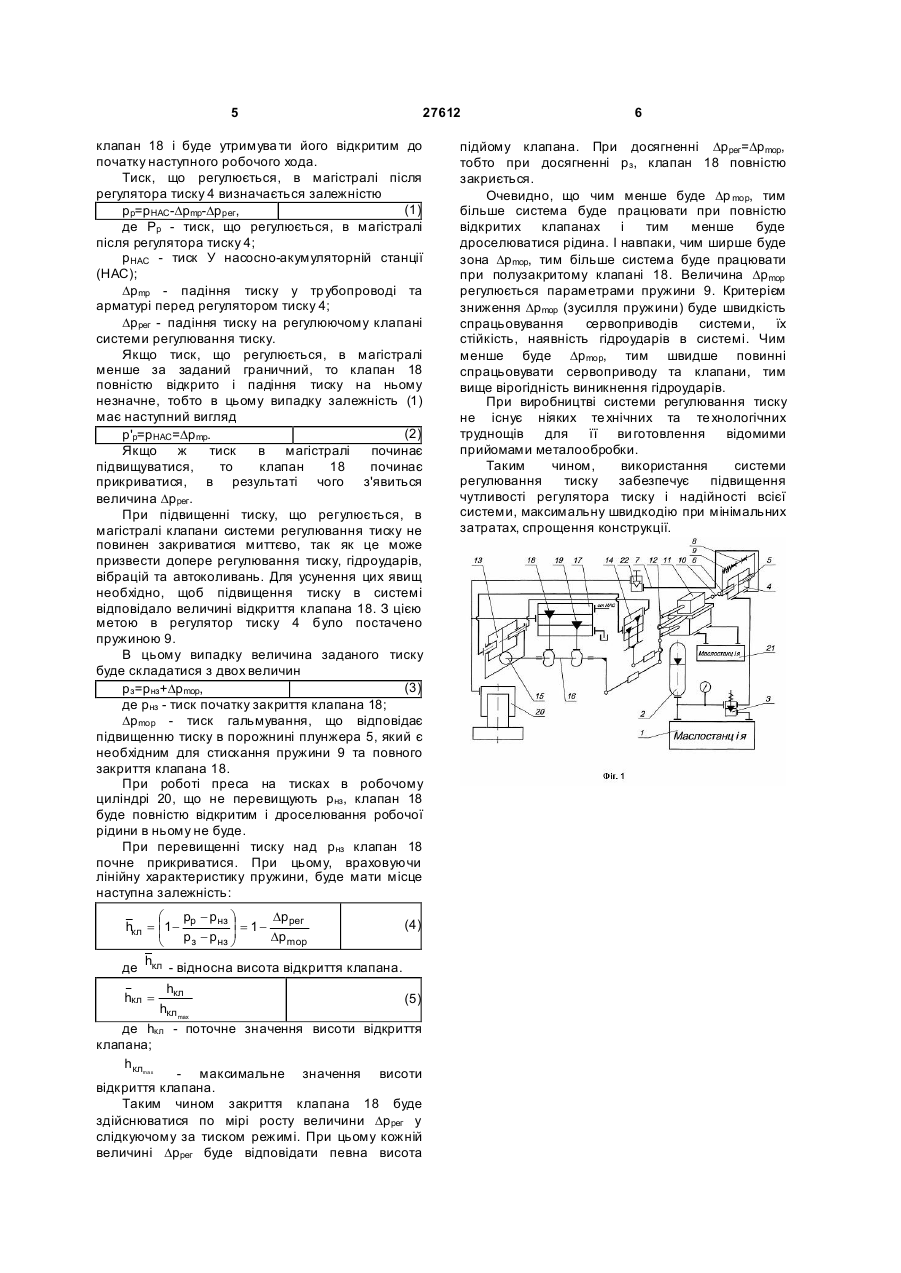

Система регулювання тиску, що містить регулятор тиску, запірний клапан, який встановлено в напірній магістралі, робочий 3 27612 органу, забезпечення зворотного зв'язку по тиску, що регулюється, і застосування слідкуючих сервоприводів забезпечується підвищення чутливості регулятора тиску і надійності всієї системи. Поставлена задача вирішується тим, що регулятор тиску виконано у вигляді підпружиненого диференційного циліндра, який через гідропідсилювач та додатковий гідророзподільник керує головним клапанним розподільником, при цьому опірний тиск задається за допомогою акумулятора, а зворотний зв'язок по тиску, що регулюється, виконано гідравлічним. Запропонована конструкція забезпечує можливість дросельного способу регулювання тиску зі зворотним зв'язком по тиску, що регулюється, гідравлічного типу з заданням опірного тиску акумулятором, що підвищує надійність та якість регулювання тиску. Застосування дросельного способу регулювання забезпечує максимальну швидкодію при мінімальних затратах. Використання підпружиненого диференційного циліндра у якості чутливого органу дозволяє підвищити якість та надійність регулювання тиску. Виконання зворотного зв'язку по тиску, що регулюється, гідравлічним дозволяє значно підвищити надійність всієї системи та спростити її конструкцію. Використання гідропідсилювача призводить до підвищення чутливості регулятора та зводить похибки в його роботі до мінімуму. Задавання опірного тиску за допомогою акумулятора дозволяє спростити конструкцію та підвищити надійність системи регулювання тиску. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему системи регулювання тиску. Система регулювання тиску Фіг.1 містить пристрій задавання опірного тиску, до складу якого входять: маслостанція 1, акумулятор 2, клапан 3 для здійснення плавного набору та скидання тиску в акумуляторі 2. Регулятор тиску 4 уявляє собою корпус, в порожнинах якого розташовані друг проти друга плунжери 5 і 6. При цьому величини діаметрів плунжерів 5 і 6 співвідносяться, як d5
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure control system
Автори англійськоюShynkarenko Oleh Mykhailovych, Korchak Olena Serhiivna
Назва патенту російськоюСистема регулировки давления
Автори російськоюШинкаренко Олег Михайлович, Корчак Елена Сергеевна
МПК / Мітки
МПК: F15B 11/00
Мітки: тиску, система, регулювання
Код посилання
