Пристрій діагностики трифазних електричних машин

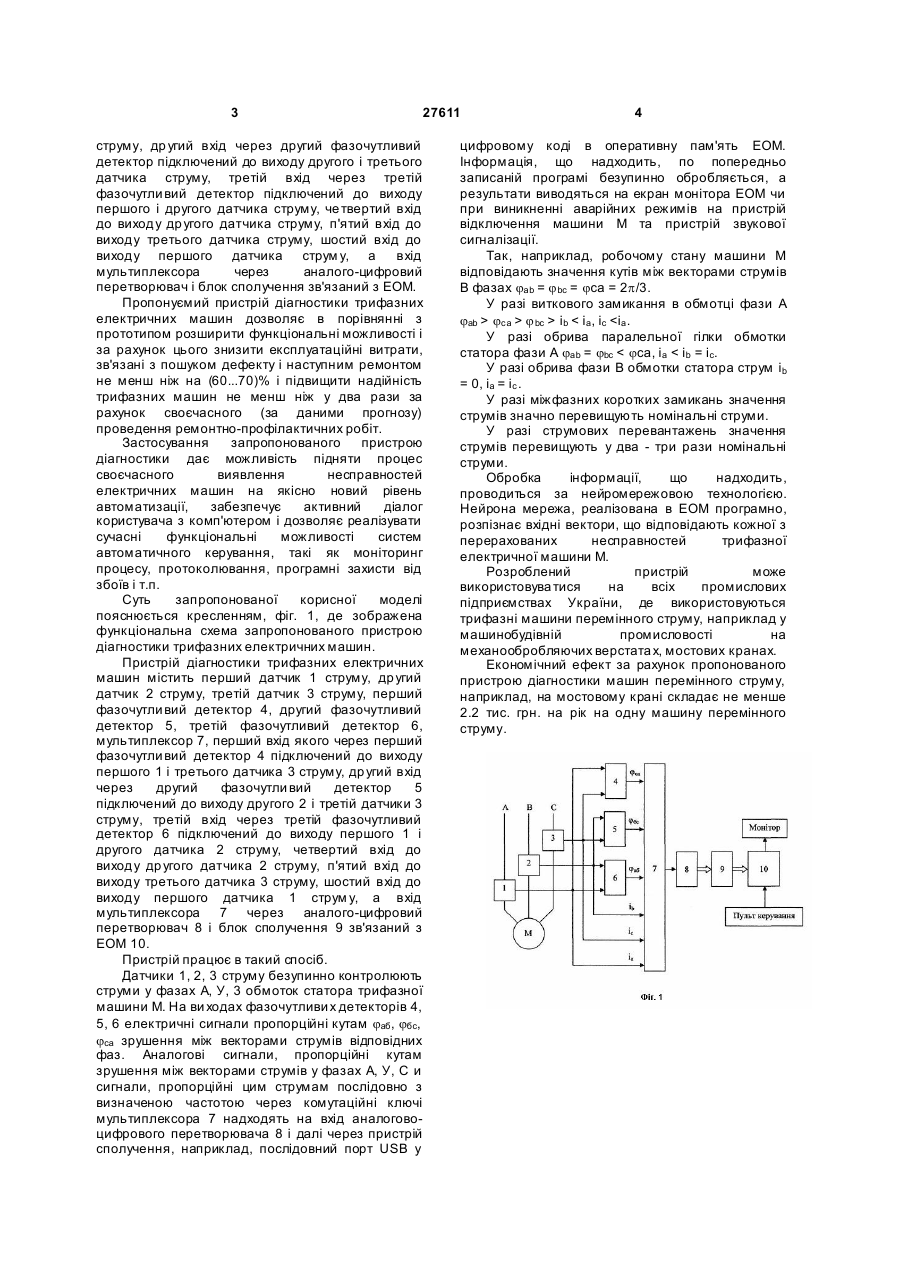

Пристрій діагностики трифазних електричних машин, що містить перший, другий і третій датчики струму, аналого-цифровий перетворювач, електронну обчислювальну машину, блок з'єднання, який відрізняється тим, що в нього 3 27611 струму, др угий вхід через другий фазочутливий детектор підключений до виходу другого і третього датчика струму, третій вхід через третій фазочутли вий детектор підключений до виходу першого і другого датчика струму, че твертий вхід до виходу др угого датчика струму, п'ятий вхід до виходу третього датчика струму, шостий вхід до виходу першого датчика струм у, а вхід мультиплексора через аналого-цифровий перетворювач і блок сполучення зв'язаний з ЕОМ. Пропонуємий пристрій діагностики трифазних електричних машин дозволяє в порівнянні з прототипом розширити функціональні можливості і за рахунок цього знизити експлуатаційні витрати, зв'язані з пошуком дефекту і наступним ремонтом не менш ніж на (60...70)% і підвищити надійність трифазних машин не менш ніж у два рази за рахунок своєчасного (за даними прогнозу) проведення ремонтно-профілактичних робіт. Застосування запропонованого пристрою діагностики дає можливість підняти процес своєчасного виявлення несправностей електричних машин на якісно новий рівень автоматизації, забезпечує активний діалог користувача з комп'ютером і дозволяє реалізувати сучасні функціональні можливості систем автоматичного керування, такі як моніторинг процесу, протоколювання, програмні захисти від збоїв і т.п. Суть запропонованої корисної моделі пояснюється кресленням, фіг. 1, де зображена функціональна схема запропонованого пристрою діагностики трифазних електричних машин. Пристрій діагностики трифазних електричних машин містить перший датчик 1 струму, др угий датчик 2 струму, третій датчик 3 струму, перший фазочутли вий детектор 4, другий фазочутливий детектор 5, третій фазочутливий детектор 6, мультиплексор 7, перший вхід якого через перший фазочутли вий детектор 4 підключений до виходу першого 1 і третього датчика 3 струму, др угий вхід через другий фазочутли вий детектор 5 підключений до виходу другого 2 і третій датчики 3 струму, третій вхід через третій фазочутливий детектор 6 підключений до виходу першого 1 і другого датчика 2 струму, четвертий вхід до виходу др угого датчика 2 струму, п'ятий вхід до виходу третього датчика 3 струму, шостий вхід до виходу першого датчика 1 струм у, а вхід мультиплексора 7 через аналого-цифровий перетворювач 8 і блок сполучення 9 зв'язаний з ЕОМ 10. Пристрій працює в такий спосіб. Датчики 1, 2, 3 струму безупинно контролюють струми у фазах А, У, 3 обмоток статора трифазної машини М. На ви ходах фазочутливи х детекторів 4, 5, 6 електричні сигнали пропорційні кутам jаб , jбс, jса зрушення між векторами струмів відповідних фаз. Аналогові сигнали, пропорційні кутам зрушення між векторами струмів у фазах А, У, С и сигнали, пропорційні цим струмам послідовно з визначеною частотою через комутаційні ключі мультиплексора 7 надходять на вхід аналоговоцифрового перетворювача 8 і далі через пристрій сполучення, наприклад, послідовний порт USB у 4 цифровому коді в оперативну пам'ять ЕОМ. Інформація, що надходить, по попередньо записаній програмі безупинно обробляється, а результати виводяться на екран монітора ЕОМ чи при виникненні аварійних режимів на пристрій відключення машини М та пристрій звукової сигналізації. Так, наприклад, робочому стану машини М відповідають значення кутів між векторами струмів В фазах jab = j bc = jса = 2p/3. У разі виткового замикання в обмотці фази А jab > jс а > j bc > іb < іa , іс
