Підземна установка для кондиціонування повітря в лаві

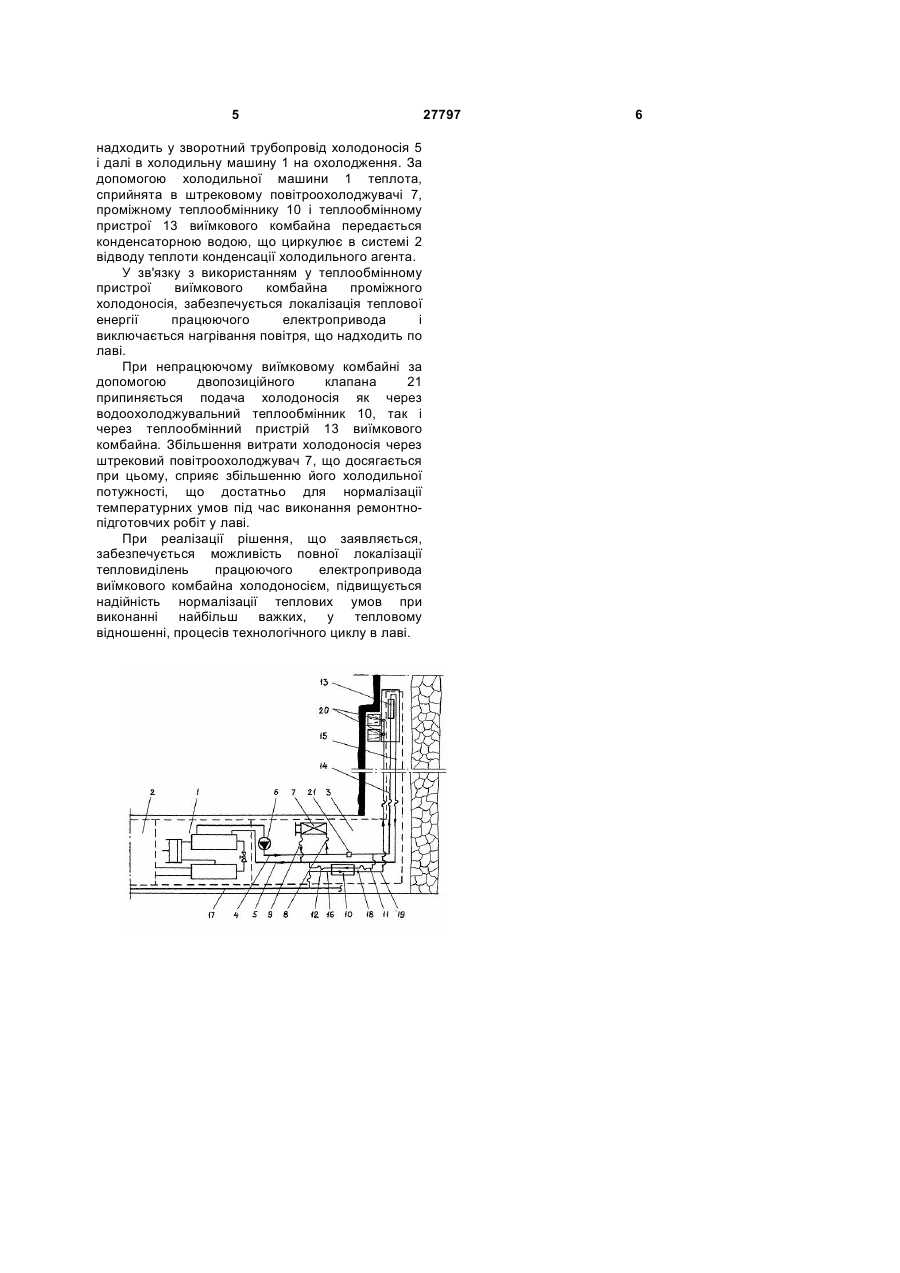

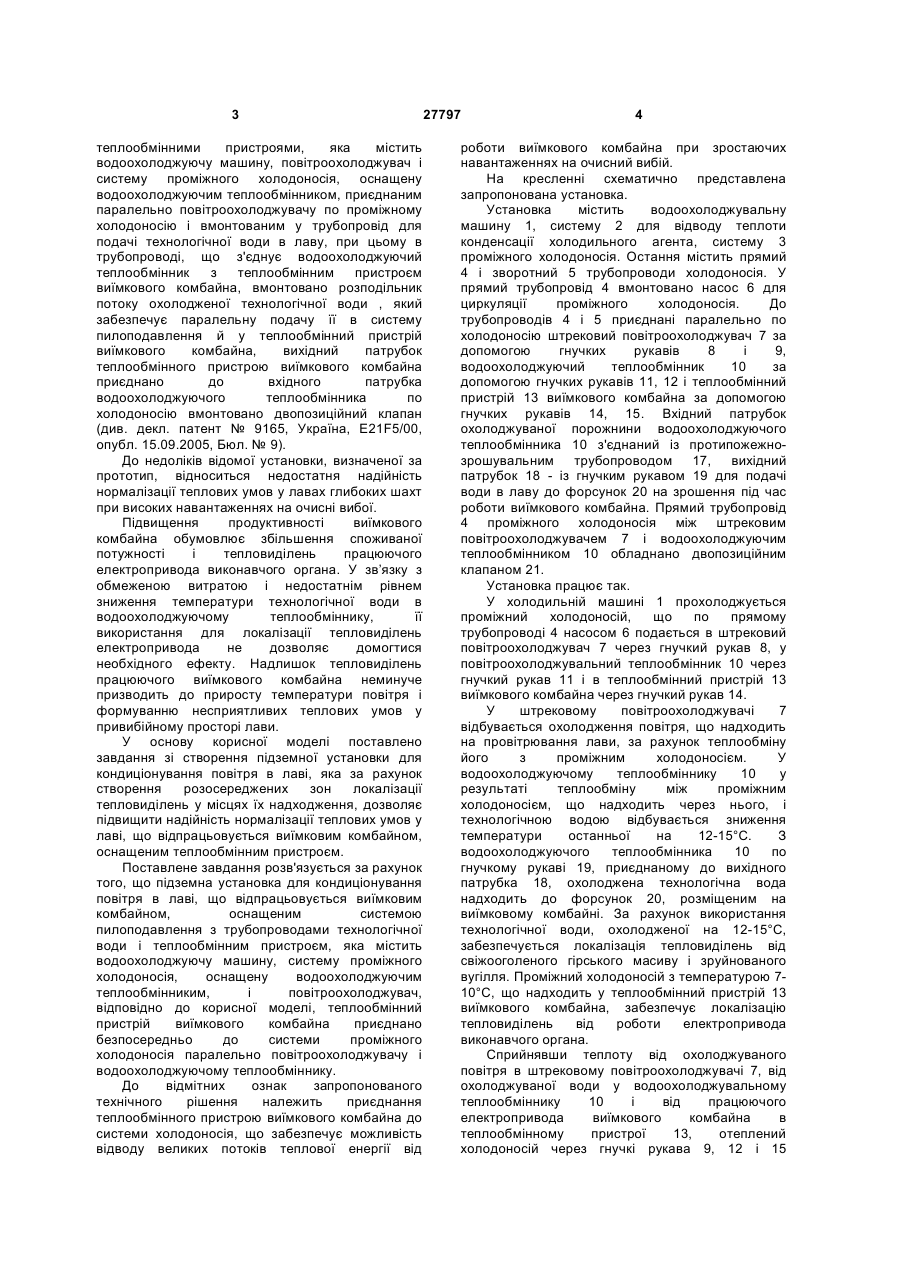

Підземна установка для кондиціонування повітря в лаві, що відпрацьовується виїмковим комбайном, оснащеним системою 3 теплообмінними пристроями, яка містить водоохолоджуючу машину, повітроохолоджувач і систему проміжного холодоносія, оснащену водоохолоджуючим теплообмінником, приєднаним паралельно повітроохолоджувачу по проміжному холодоносію і вмонтованим у трубопровід для подачі технологічної води в лаву, при цьому в трубопроводі, що з'єднує водоохолоджуючий теплообмінник з теплообмінним пристроєм виїмкового комбайна, вмонтовано розподільник потоку охолодженої технологічної води , який забезпечує паралельну подачу її в систему пилоподавлення й у теплообмінний пристрій виїмкового комбайна, вихідний патрубок теплообмінного пристрою виїмкового комбайна приєднано до вхідного патрубка водоохолоджуючого теплообмінника по холодоносію вмонтовано двопозиційний клапан (див. декл. патент № 9165, Україна, E21F5/00, опубл. 15.09.2005, Бюл. № 9). До недоліків відомої установки, визначеної за прототип, відноситься недостатня надійність нормалізації теплових умов у лавах глибоких шахт при високих навантаженнях на очисні вибої. Підвищення продуктивності виїмкового комбайна обумовлює збільшення споживаної потужності і тепловиділень працюючого електропривода виконавчого органа. У зв’язку з обмеженою витратою і недостатнім рівнем зниження температури технологічної води в водоохолоджуючому теплообміннику, її використання для локалізації тепловиділень електропривода не дозволяє домогтися необхідного ефекту. Надлишок тепловиділень працюючого виїмкового комбайна неминуче призводить до приросту температури повітря і формуванню несприятливих теплових умов у привибійному просторі лави. У основу корисної моделі поставлено завдання зі створення підземної установки для кондиціонування повітря в лаві, яка за рахунок створення розосереджених зон локалізації тепловиділень у місцях їх надходження, дозволяє підвищити надійність нормалізації теплових умов у лаві, що відпрацьовується виїмковим комбайном, оснащеним теплообмінним пристроєм. Поставлене завдання розв'язується за рахунок того, що підземна установка для кондиціонування повітря в лаві, що відпрацьовується виїмковим комбайном, оснащеним системою пилоподавлення з трубопроводами технологічної води і теплообмінним пристроєм, яка містить водоохолоджуючу машину, систему проміжного холодоносія, оснащену водоохолоджуючим теплообмінниким, і повітроохолоджувач, відповідно до корисної моделі, теплообмінний пристрій виїмкового комбайна приєднано безпосередньо до системи проміжного холодоносія паралельно повітроохолоджувачу і водоохолоджуючому теплообміннику. До відмітних ознак запропонованого технічного рішення належить приєднання теплообмінного пристрою виїмкового комбайна до системи холодоносія, що забезпечує можливість відводу великих потоків теплової енергії від 27797 4 роботи виїмкового комбайна при зростаючих навантаженнях на очисний вибій. На кресленні схематично представлена запропонована установка. Установка містить водоохолоджувальну машину 1, систему 2 для відводу теплоти конденсації холодильного агента, систему 3 проміжного холодоносія. Остання містить прямий 4 і зворотний 5 трубопроводи холодоносія. У прямий трубопровід 4 вмонтовано насос 6 для циркуляції проміжного холодоносія. До трубопроводів 4 і 5 приєднані паралельно по холодоносію штрековий повітроохолоджувач 7 за допомогою гнучких рукавів 8 і 9, водоохолоджуючий теплообмінник 10 за допомогою гнучких рукавів 11, 12 і теплообмінний пристрій 13 виїмкового комбайна за допомогою гнучких рукавів 14, 15. Вхідний патрубок охолоджуваної порожнини водоохолоджуючого теплообмінника 10 з'єднаний із протипожежнозрошувальним трубопроводом 17, вихідний патрубок 18 - із гнучким рукавом 19 для подачі води в лаву до форсунок 20 на зрошення під час роботи виїмкового комбайна. Прямий трубопровід 4 проміжного холодоносія між штрековим повітроохолоджувачем 7 і водоохолоджуючим теплообмінником 10 обладнано двопозиційним клапаном 21. Установка працює так. У холодильній машині 1 прохолоджується проміжний холодоносій, що по прямому трубопроводі 4 насосом 6 подається в штрековий повітроохолоджувач 7 через гнучкий рукав 8, у повітроохолоджувальний теплообмінник 10 через гнучкий рукав 11 і в теплообмінний пристрій 13 виїмкового комбайна через гнучкий рукав 14. У штрековому повітроохолоджувачі 7 відбувається охолодження повітря, що надходить на провітрювання лави, за рахунок теплообміну його з проміжним холодоносієм. У водоохолоджуючому теплообміннику 10 у результаті теплообміну між проміжним холодоносієм, що надходить через нього, і технологічною водою відбувається зниження температури останньої на 12-15°С. З водоохолоджуючого теплообмінника 10 по гнучкому рукаві 19, приєднаному до вихідного патрубка 18, охолоджена технологічна вода надходить до форсунок 20, розміщеним на виїмковому комбайні. За рахунок використання технологічної води, охолодженої на 12-15°С, забезпечується локалізація тепловиділень від свіжооголеного гірського масиву і зруйнованого вугілля. Проміжний холодоносій з температурою 710°С, що надходить у теплообмінний пристрій 13 виїмкового комбайна, забезпечує локалізацію тепловиділень від роботи електропривода виконавчого органа. Сприйнявши теплоту від охолоджуваного повітря в штрековому повітроохолоджувачі 7, від охолоджуваної води у водоохолоджувальному теплообміннику 10 і від працюючого електропривода виїмкового комбайна в теплообмінному пристрої 13, отеплений холодоносій через гнучкі рукава 9, 12 і 15 5 надходить у зворотний трубопровід холодоносія 5 і далі в холодильну машину 1 на охолодження. За допомогою холодильної машини 1 теплота, сприйнята в штрековому повітроохолоджувачі 7, проміжному теплообміннику 10 і теплообмінному пристрої 13 виїмкового комбайна передається конденсаторною водою, що циркулює в системі 2 відводу теплоти конденсації холодильного агента. У зв'язку з використанням у теплообмінному пристрої виїмкового комбайна проміжного холодоносія, забезпечується локалізація теплової енергії працюючого електропривода і виключається нагрівання повітря, що надходить по лаві. При непрацюючому виїмковому комбайні за допомогою двопозиційного клапана 21 припиняється подача холодоносія як через водоохолоджувальний теплообмінник 10, так і через теплообмінний пристрій 13 виїмкового комбайна. Збільшення витрати холодоносія через штрековий повітроохолоджувач 7, що досягається при цьому, сприяє збільшенню його холодильної потужності, що достатньо для нормалізації температурних умов під час виконання ремонтнопідготовчих робіт у лаві. При реалізації рішення, що заявляється, забезпечується можливість повної локалізації тепловиділень працюючого електропривода виїмкового комбайна холодоносієм, підвищується надійність нормалізації теплових умов при виконанні найбільш важких, у тепловому відношенні, процесів технологічного циклу в лаві. 27797 6
