Пристрій для безударного закриття засувки

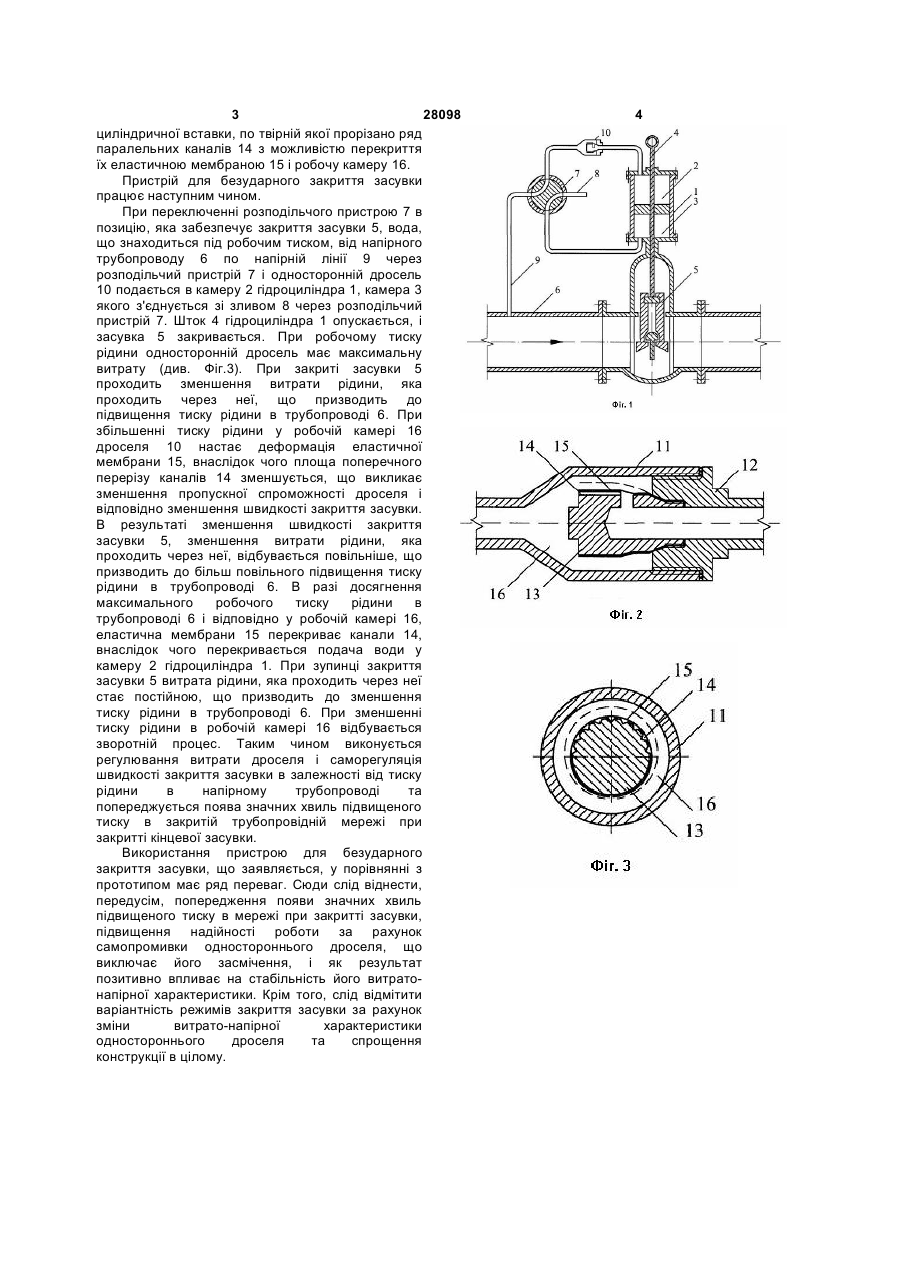

Пристрій для безударного закриття засувки, який включає засувку з гідроприводом, розподільчий пристрій та дросель, який відрізняється тим, що на напірній лінії керування засувкою встановлено односторонній дросель, а його робочий орган виконаний у вигляді циліндричної вставки, по твірній якої прорізано ряд паралельних каналів з можливістю перекриття їх еластичною мембраною. (19) (21) u200707866 (22) 12.07.2007 (24) 26.11.2007 (72) ІВАНОВ СЕРГІЙ ЮРІЙОВИЧ, UA, ГЕРАСИМОВ ГЕНРІХ ГРИГОРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA (56) 3 28098 циліндричної вставки, по твірній якої прорізано ряд паралельних каналів 14 з можливістю перекриття їх еластичною мембраною 15 і робочу камеру 16. Пристрій для безударного закриття засувки працює наступним чином. При переключенні розподільчого пристрою 7 в позицію, яка забезпечує закриття засувки 5, вода, що знаходиться під робочим тиском, від напірного трубопроводу 6 по напірній лінії 9 через розподільчий пристрій 7 і односторонній дросель 10 подається в камеру 2 гідроциліндра 1, камера 3 якого з'єднується зі зливом 8 через розподільчий пристрій 7. Шток 4 гідроциліндра 1 опускається, і засувка 5 закривається. При робочому тиску рідини односторонній дросель має максимальну витрату (див. Фіг.3). При закриті засувки 5 проходить зменшення витрати рідини, яка проходить через неї, що призводить до підвищення тиску рідини в трубопроводі 6. При збільшенні тиску рідини у робочій камері 16 дроселя 10 настає деформація еластичної мембрани 15, внаслідок чого площа поперечного перерізу каналів 14 зменшується, що викликає зменшення пропускної спроможності дроселя і відповідно зменшення швидкості закриття засувки. В результаті зменшення швидкості закриття засувки 5, зменшення витрати рідини, яка проходить через неї, відбувається повільніше, що призводить до більш повільного підвищення тиску рідини в трубопроводі 6. В разі досягнення максимального робочого тиску рідини в трубопроводі 6 і відповідно у робочій камері 16, еластична мембрани 15 перекриває канали 14, внаслідок чого перекривається подача води у камеру 2 гідроциліндра 1. При зупинці закриття засувки 5 витрата рідини, яка проходить через неї стає постійною, що призводить до зменшення тиску рідини в трубопроводі 6. При зменшенні тиску рідини в робочій камері 16 відбувається зворотній процес. Таким чином виконується регулювання витрати дроселя і саморегуляція швидкості закриття засувки в залежності від тиску рідини в напірному трубопроводі та попереджується поява значних хвиль підвищеного тиску в закритій трубопровідній мережі при закритті кінцевої засувки. Використання пристрою для безударного закриття засувки, що заявляється, у порівнянні з прототипом має ряд переваг. Сюди слід віднести, передусім, попередження появи значних хвиль підвищеного тиску в мережі при закритті засувки, підвищення надійності роботи за рахунок самопромивки одностороннього дроселя, що виключає його засмічення, і як результат позитивно впливає на стабільність його витратонапірної характеристики. Крім того, слід відмітити варіантність режимів закриття засувки за рахунок зміни витрато-напірної характеристики одностороннього дроселя та спрощення конструкції в цілому. 4 5 28098 6
