Спосіб поверхневого зміцнення бетону

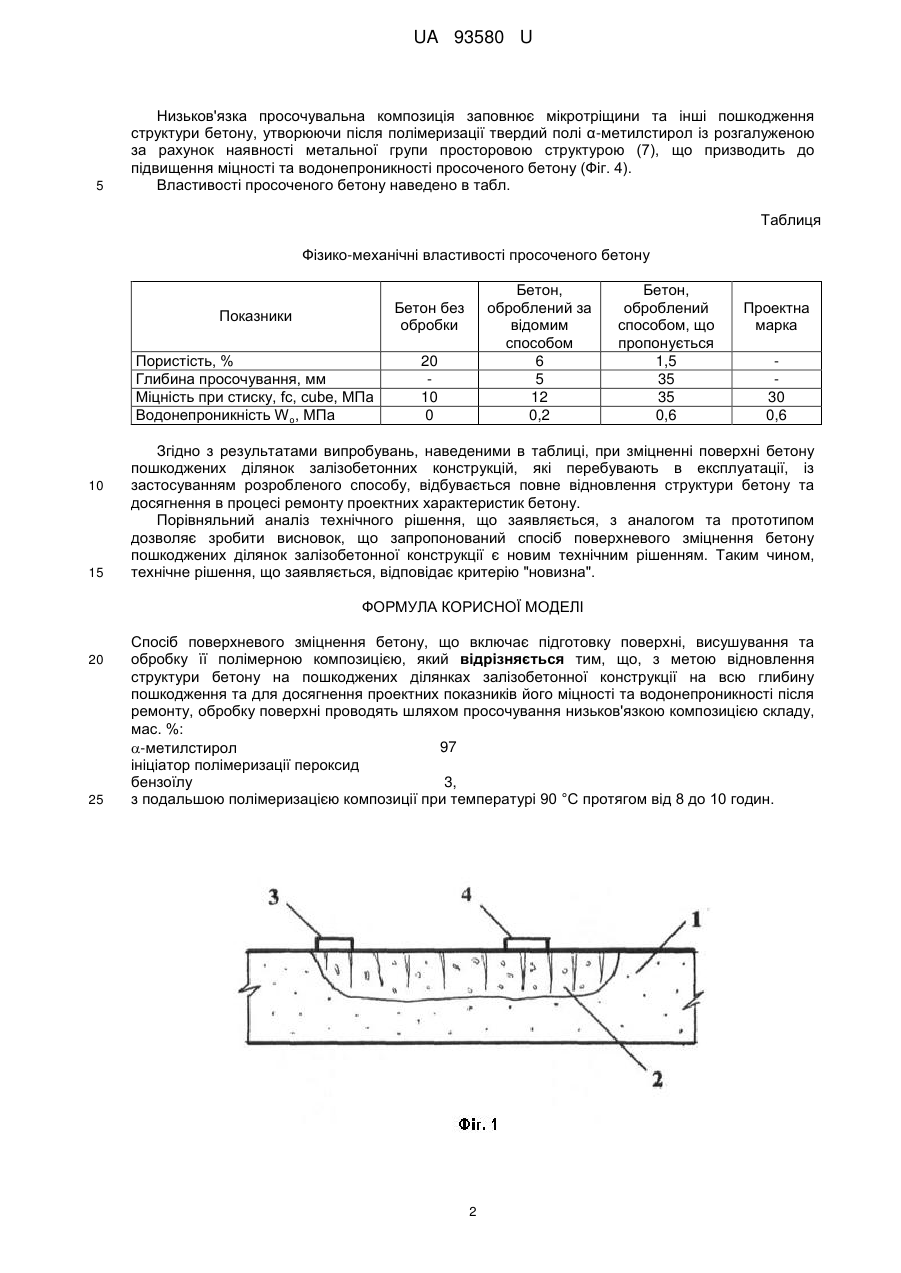

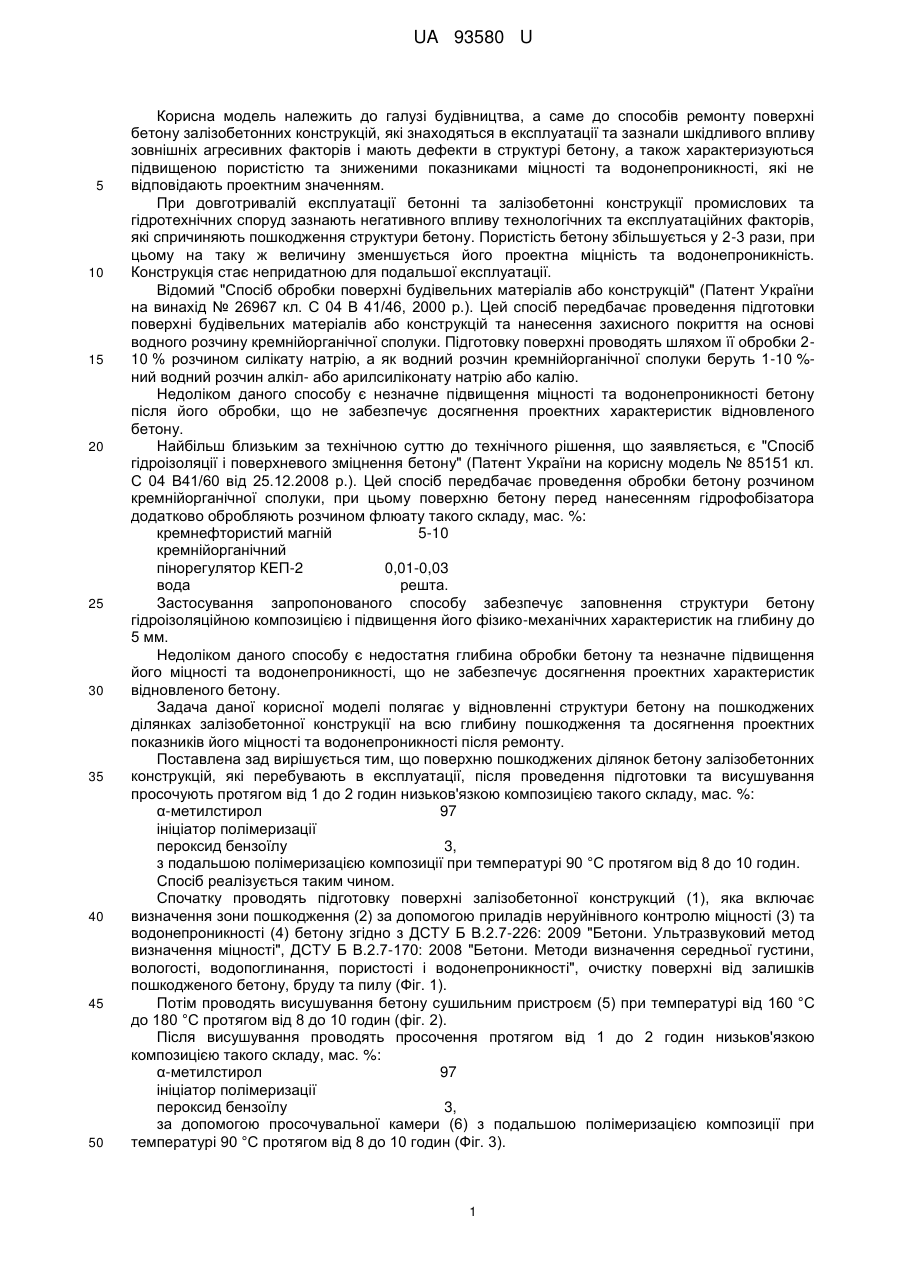

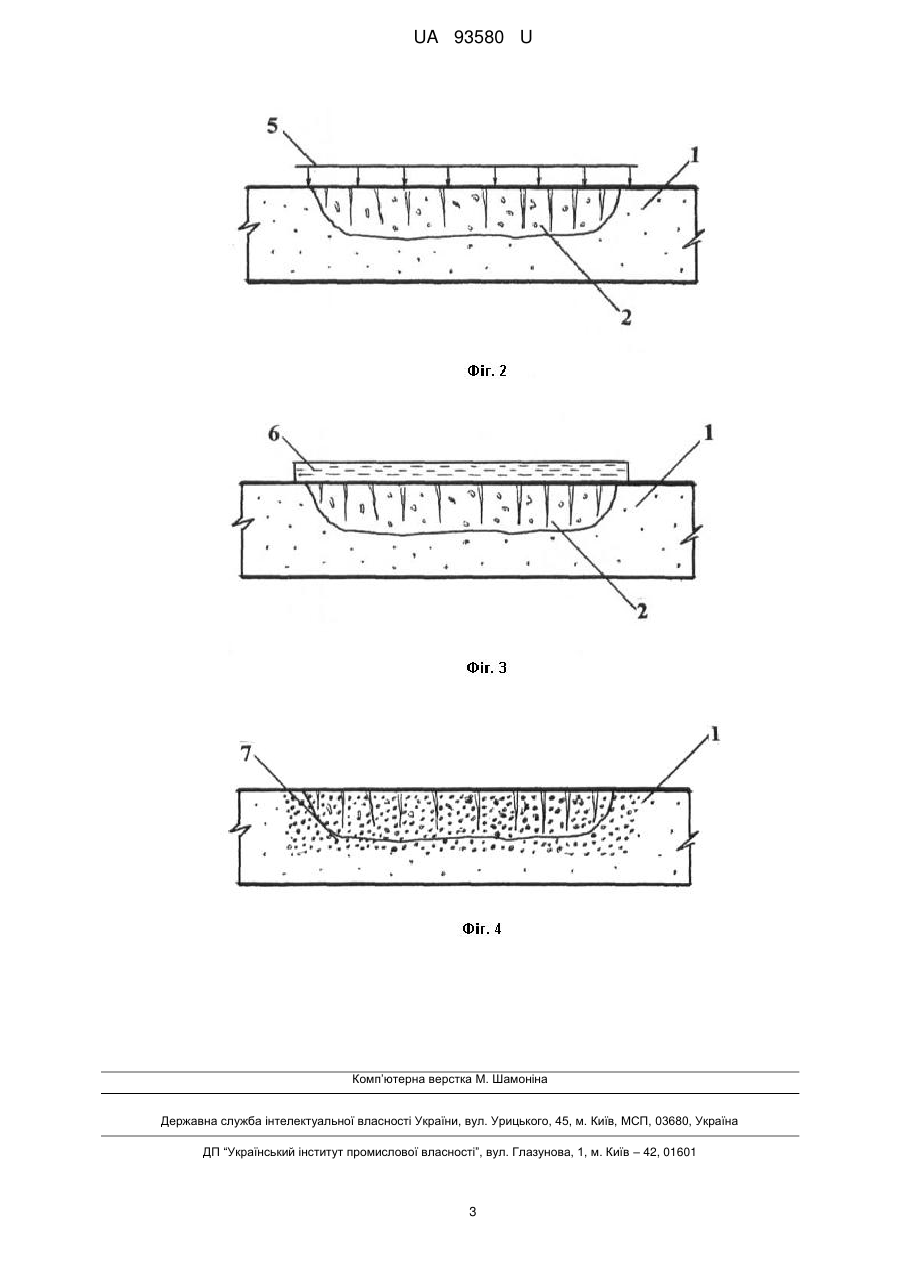

Реферат: Спосіб поверхневого зміцнення бетону включає підготовку поверхні, висушування та обробку її полімерною композицією. З метою відновлення структури бетону на пошкоджених ділянках залізобетонної конструкції на всю глибину пошкодження та для досягнення проектних показників його міцності та водонепроникності після ремонту, обробку поверхні проводять шляхом просочування низьков'язкою композицією складу, мас. %: 97 -метилстирол ініціатор полімеризації пероксид бензоїлу 3, з подальшою полімеризацією композиції при температурі 90 °C протягом від 8 до 10 годин. UA 93580 U (54) СПОСІБ ПОВЕРХНЕВОГО ЗМІЦНЕННЯ БЕТОНУ UA 93580 U UA 93580 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до способів ремонту поверхні бетону залізобетонних конструкцій, які знаходяться в експлуатації та зазнали шкідливого впливу зовнішніх агресивних факторів і мають дефекти в структурі бетону, а також характеризуються підвищеною пористістю та зниженими показниками міцності та водонепроникності, які не відповідають проектним значенням. При довготривалій експлуатації бетонні та залізобетонні конструкції промислових та гідротехнічних споруд зазнають негативного впливу технологічних та експлуатаційних факторів, які спричиняють пошкодження структури бетону. Пористість бетону збільшується у 2-3 рази, при цьому на таку ж величину зменшується його проектна міцність та водонепроникність. Конструкція стає непридатною для подальшої експлуатації. Відомий "Спосіб обробки поверхні будівельних матеріалів або конструкцій" (Патент України на винахід № 26967 кл. С 04 В 41/46, 2000 p.). Цей спосіб передбачає проведення підготовки поверхні будівельних матеріалів або конструкцій та нанесення захисного покриття на основі водного розчину кремнійорганічної сполуки. Підготовку поверхні проводять шляхом її обробки 210 % розчином силікату натрію, а як водний розчин кремнійорганічної сполуки беруть 1-10 %ний водний розчин алкіл- або арилсиліконату натрію або калію. Недоліком даного способу є незначне підвищення міцності та водонепроникності бетону після його обробки, що не забезпечує досягнення проектних характеристик відновленого бетону. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є "Спосіб гідроізоляції і поверхневого зміцнення бетону" (Патент України на корисну модель № 85151 кл. С 04 В41/60 від 25.12.2008 p.). Цей спосіб передбачає проведення обробки бетону розчином кремнійорганічної сполуки, при цьому поверхню бетону перед нанесенням гідрофобізатора додатково обробляють розчином флюату такого складу, мас. %: кремнефтористий магній 5-10 кремнійорганічний пінорегулятор КЕП-2 0,01-0,03 вода решта. Застосування запропонованого способу забезпечує заповнення структури бетону гідроізоляційною композицією і підвищення його фізико-механічних характеристик на глибину до 5 мм. Недоліком даного способу є недостатня глибина обробки бетону та незначне підвищення його міцності та водонепроникності, що не забезпечує досягнення проектних характеристик відновленого бетону. Задача даної корисної моделі полягає у відновленні структури бетону на пошкоджених ділянках залізобетонної конструкції на всю глибину пошкодження та досягнення проектних показників його міцності та водонепроникності після ремонту. Поставлена зад вирішується тим, що поверхню пошкоджених ділянок бетону залізобетонних конструкцій, які перебувають в експлуатації, після проведення підготовки та висушування просочують протягом від 1 до 2 годин низьков'язкою композицією такого складу, мас. %: α-метилстирол 97 ініціатор полімеризації пероксид бензоїлу 3, з подальшою полімеризацією композиції при температурі 90 °C протягом від 8 до 10 годин. Спосіб реалізується таким чином. Спочатку проводять підготовку поверхні залізобетонної конструкций (1), яка включає визначення зони пошкодження (2) за допомогою приладів неруйнівного контролю міцності (3) та водонепроникності (4) бетону згідно з ДСТУ Б В.2.7-226: 2009 "Бетони. Ультразвуковий метод визначення міцності", ДСТУ Б В.2.7-170: 2008 "Бетони. Методи визначення середньої густини, вологості, водопоглинання, пористості і водонепроникності", очистку поверхні від залишків пошкодженого бетону, бруду та пилу (Фіг. 1). Потім проводять висушування бетону сушильним пристроєм (5) при температурі від 160 °C до 180 °C протягом від 8 до 10 годин (фіг. 2). Після висушування проводять просочення протягом від 1 до 2 годин низьков'язкою композицією такого складу, мас. %: α-метилстирол 97 ініціатор полімеризації пероксид бензоїлу 3, за допомогою просочувальної камери (6) з подальшою полімеризацією композиції при температурі 90 °C протягом від 8 до 10 годин (Фіг. 3). 1 UA 93580 U 5 Низьков'язка просочувальна композиція заповнює мікротріщини та інші пошкодження структури бетону, утворюючи після полімеризації твердий полі α-метилстирол із розгалуженою за рахунок наявності метальної групи просторовою структурою (7), що призводить до підвищення міцності та водонепроникності просоченого бетону (Фіг. 4). Властивості просоченого бетону наведено в табл. Таблиця Фізико-механічні властивості просоченого бетону Показники Пористість, % Глибина просочування, мм Міцність при стиску, fc, cube, МПа Водонепроникність W o, МПа 10 15 Бетон, оброблений за відомим способом 6 5 12 0,2 Бетон без обробки 20 10 0 Бетон, оброблений способом, що пропонується 1,5 35 35 0,6 Проектна марка 30 0,6 Згідно з результатами випробувань, наведеними в таблиці, при зміцненні поверхні бетону пошкоджених ділянок залізобетонних конструкцій, які перебувають в експлуатації, із застосуванням розробленого способу, відбувається повне відновлення структури бетону та досягнення в процесі ремонту проектних характеристик бетону. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та прототипом дозволяє зробити висновок, що запропонований спосіб поверхневого зміцнення бетону пошкоджених ділянок залізобетонної конструкції є новим технічним рішенням. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб поверхневого зміцнення бетону, що включає підготовку поверхні, висушування та обробку її полімерною композицією, який відрізняється тим, що, з метою відновлення структури бетону на пошкоджених ділянках залізобетонної конструкції на всю глибину пошкодження та для досягнення проектних показників його міцності та водонепроникності після ремонту, обробку поверхні проводять шляхом просочування низьков'язкою композицією складу, мас. %: 97 -метилстирол ініціатор полімеризації пероксид бензоїлу 3, з подальшою полімеризацією композиції при температурі 90 °C протягом від 8 до 10 годин. 2 UA 93580 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
