Картоплесадильний агрегат

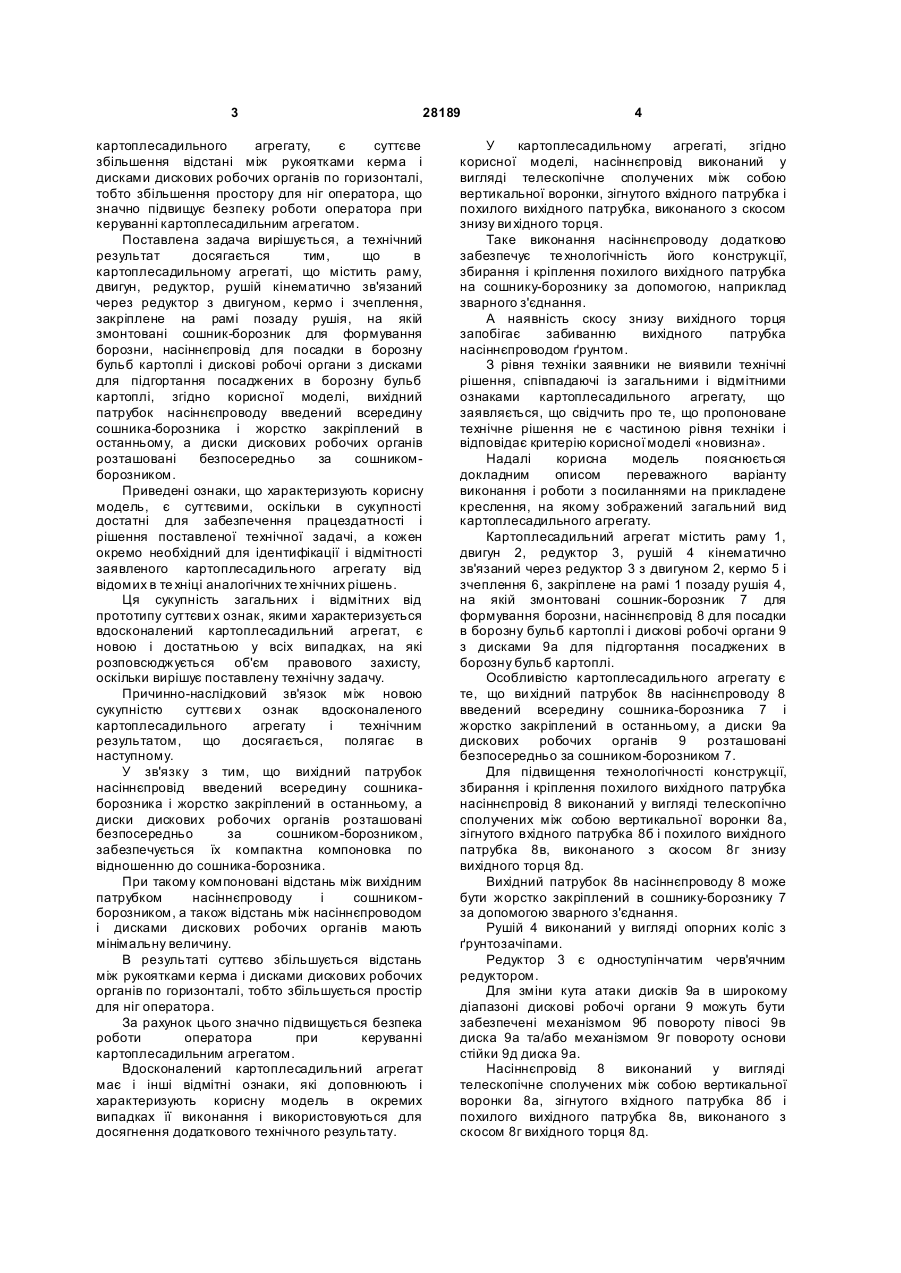

1. Картоплесадильний агрегат, що містить раму, двигун, редуктор, рушій, кінематичнo зв'язаний через редуктор з двигуном, кермо і зчеплення, закріплене на рамі позаду рушія, на якій змонтовані сошник-борозник для формування борозни, насіннєпровід для посадки в борозну бульб картоплі і дискові робочі органи з дисками 3 28189 картоплесадильного агрегату, є суттєве збільшення відстані між рукоятками керма і дисками дискових робочих органів по горизонталі, тобто збільшення простору для ніг оператора, що значно підвищує безпеку роботи оператора при керуванні картоплесадильним агрегатом. Поставлена задача вирішується, а технічний результат досягається тим, що в картоплесадильному агрегаті, що містить раму, двигун, редуктор, рушій кінематичнo зв'язаний через редуктор з двигуном, кермо і зчеплення, закріплене на рамі позаду рушія, на якій змонтовані сошник-борозник для формування борозни, насіннєпровід для посадки в борозну бульб картоплі і дискові робочі органи з дисками для підгортання посаджених в борозну бульб картоплі, згідно корисної моделі, вихідний патрубок насіннєпроводу введений всередину сошника-борозника і жорстко закріплений в останньому, а диски дискових робочих органів розташовані безпосередньо за сошникомборозником. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої технічної задачі, а кожен окремо необхідний для ідентифікації і відмітності заявленого картоплесадильного агрегату від відомих в те хніці аналогічних те хнічних рішень. Ця сукупність загальних і відмітних від прототипу суттєви х ознак, якими характеризується вдосконалений картоплесадильний агрегат, є новою і достатньою у всіх випадках, на які розповсюджується об'єм правового захисту, оскільки вирішує поставлену технічну задачу. Причинно-наслідковий зв'язок між новою сукупністю суттєви х ознак вдосконаленого картоплесадильного агрегату і технічним результатом, що досягається, полягає в наступному. У зв'язку з тим, що вихідний патрубок насіннєпровід введений всередину сошникаборозника і жорстко закріплений в останньому, а диски дискових робочих органів розташовані безпосередньо за сошником-борозником, забезпечується їх компактна компоновка по відношенню до сошника-борозника. При такому компоновані відстань між вихідним патрубком насіннєпроводу і сошникомборозником, а також відстань між насіннєпроводом і дисками дискових робочих органів мають мінімальну величину. В результаті суттєво збільшується відстань між рукоятками керма і дисками дискових робочих органів по горизонталі, тобто збільшується простір для ніг оператора. За рахунок цього значно підвищується безпека роботи оператора при керуванні картоплесадильним агрегатом. Вдосконалений картоплесадильний агрегат має і інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках її виконання і використовуються для досягнення додаткового технічного результату. 4 У картоплесадильному агрегаті, згідно корисної моделі, насіннєпровід виконаний у вигляді телескопічне сполучених між собою вертикальної воронки, зігнутого вхідного патрубка і похилого вихідного патрубка, виконаного з скосом знизу ви хідного торця. Таке виконання насіннєпроводу додатково забезпечує те хнологічність його конструкції, збирання і кріплення похилого вихідного патрубка на сошнику-борознику за допомогою, наприклад зварного з'єднання. А наявність скосу знизу вихідного торця запобігає забиванню вихідного патрубка насіннєпроводом ґрунтом. З рівня техніки заявники не виявили технічні рішення, співпадаючі із загальними і відмітними ознаками картоплесадильного агрегату, що заявляється, що свідчить про те, що пропоноване технічне рішення не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі корисна модель пояснюється докладним описом переважного варіанту виконання і роботи з посиланнями на прикладене креслення, на якому зображений загальний вид картоплесадильного агрегату. Картоплесадильний агрегат містить раму 1, двигун 2, редуктор 3, рушій 4 кінематичнo зв'язаний через редуктор 3 з двигуном 2, кермо 5 і зчеплення 6, закріплене на рамі 1 позаду рушія 4, на якій змонтовані сошник-борозник 7 для формування борозни, насіннєпровід 8 для посадки в борозну бульб картоплі і дискові робочі органи 9 з дисками 9а для підгортання посаджених в борозну бульб картоплі. Особливістю картоплесадильного агрегату є те, що ви хідний патрубок 8в насіннєпроводу 8 введений всередину сошника-борозника 7 і жорстко закріплений в останньому, а диски 9а дискових робочих органів 9 розташовані безпосередньо за сошником-борозником 7. Для підвищення технологічності конструкції, збирання і кріплення похилого вихідного патрубка насіннєпровід 8 виконаний у вигляді телескопічнo сполучених між собою вертикальної воронки 8а, зігнутого вхідного патрубка 8б і похилого вихідного патрубка 8в, виконаного з скосом 8г знизу вихідного торця 8д. Вихідний патрубок 8в насіннєпроводу 8 може бути жорстко закріплений в сошнику-борознику 7 за допомогою зварного з'єднання. Рушій 4 виконаний у вигляді опорних коліс з ґрунтозачіпами. Редуктор 3 є одноступінчатим черв'ячним редуктором. Для зміни кута атаки дисків 9а в широкому діапазоні дискові робочі органи 9 можуть бути забезпечені механізмом 9б повороту півосі 9в диска 9а та/або механізмом 9г повороту основи стійки 9д диска 9а. Насіннєпровід 8 виконаний у вигляді телескопічне сполучених між собою вертикальної воронки 8а, зігнутого вхідного патрубка 8б і похилого вихідного патрубка 8в, виконаного з скосом 8г вихідного торця 8д. 5 28189 Картоплесадильний агрегат працює таким чином. Керований оператором картоплесадильний агрегат при включеному двигуні 2 переміщається вперед за допомогою рушіїв 4, виконаних у вигляді опорних коліс з ґрунтозачіпками. При цьому сошник-борозник 7 формує борозну. За допомогою оператора або його помічника або з бункера накопичувача (на кресленні не показано) бульби посадочної картоплі періодично подаються у вертикальну воронку 8а телескопічного насіннєпроводу 8 і через зігнутий вхідний патрубок 8б, похилий вихідний патрубок 8в і його вихідний торець 8д потрапляють в сформовану сошником-борозником 7 борозну. Розташовані безпосередньо за сошникомборозником 7 і під необхідним кутом атаки диски 9а дискових робочих органів 9 підгортають (закопують) посаджені в борозну бульби картоплі і формують над ними гребені розпушеного ґрунту. У зв'язку з тим, що вихідний патрубок 8в насіннєпроводу 8 введений всередину сошникаборозника 7 і жорстко закріплений в останньому (7), а диски 9а дискових робочих органів 9 розташовані безпосередньо за сошникомборозником 7, забезпечується їх компактна компоновка по відношенню до сошника-борозника 7. При такому компонуванні відстань між вихідним патрубком 8в насіннєпроводу 8 і сошником-борозником 7, а також відстань між насіннєпроводом 8 і дисками 9а дискових робочих органів 9 мають мінімальну величину. В результаті суттєво збільшується відстань між рукоятками керма 5 і дисками 9а дискових робочих органів 9 по горизонталі, тобто збільшується простір для ніг оператора. За рахунок цього значно підвищується безпека роботи оператора при керуванні картоплесадильним агрегатом. А наявність скосу 8г знизу вихідного торця 8д запобігає забиванню вихідного патрубка 8в насіннєпроводу 8 ґрунтом. Приведені відомості підтверджують можливість промислового здійснення вдосконаленого картоплесадильного агрегату і свідчать про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень: 1. Рама; 2. Двигун; 3. Редуктор; 5. Кермо; 6. Зчеплення; 7. Сошник-борозник; 8. Насіннєпровід; 8а. Вертикальна воронка насіннєпроводу 8; 8б. Зігнутий вхідний патрубок насіннєпроводу 8; 8в. Похилий ви хідний патрубок насіннєпроводу 8; 8г. Скіс вихідного торця 8д вихідного патрубка 8в насіннєпроводу 8; 6 8д. Вихідний торець вихідного патрубка 8в насіннєпроводу 8; 9. Дискові робочі органи; 9а. Диски дискових робочих органів 9; 9б. Ме ханізм повороту півосі 9в диска 9а; 9в. Піввісь; 9г. Ме ханізм повороту основи стійки 9д диска 9а; 9д. Стійка.
