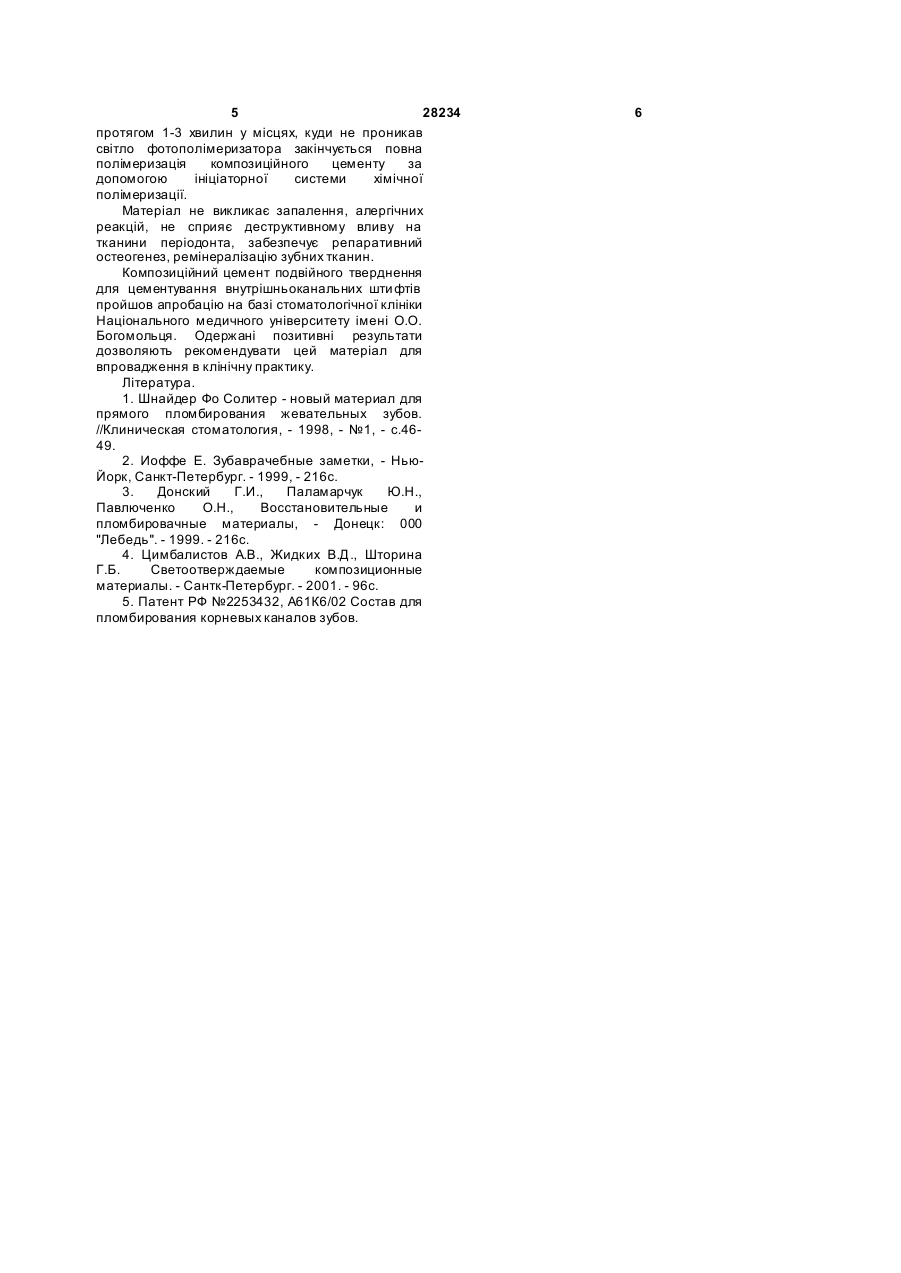

Композиційний цемент подвійного тверднення для цементування внутрішньоканальних штифтів

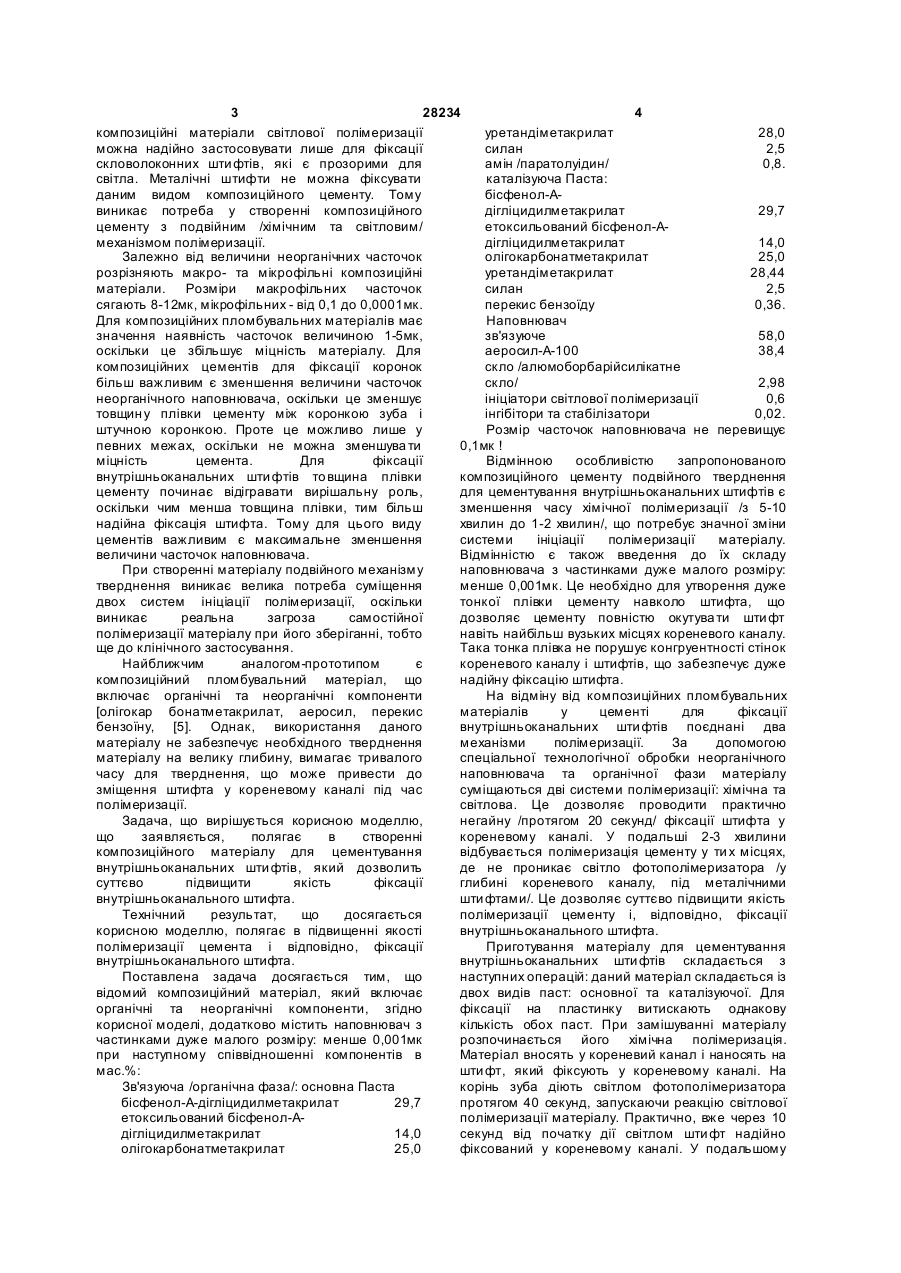

Композиційний цемент подвійного тверднення для цементування внутрішньоканальних штифтів, що включає органічні (олігокарбонат-метакрилат), неорганічні (аеросил, перекис бензоїлу) компоненти, який відрізняється тим, що додатково містить наповнювач з частинками дуже малого розміру: менше 0,001 мк, при наступному співвідношенні компонентів, мас. %: зв'язуюча (органічна фаза): основна паста бісфенол-А-дигліцидилметакрилат 29,7 етоксильований бісфенол-А ДЛЯ 28234 1 ТВЕРДНЕННЯ (11) (54) КОМПОЗИЦІЙНИЙ ЦЕМЕНТ ВНУТРІШНЬОКАНАЛЬНИХ ШТИФТІВ в идається під в ідпов ідальність в ласника патенту UA ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС (19) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 28234 4 композиційні матеріали світлової полімеризації уретандіметакрилат 28,0 можна надійно застосовувати лише для фіксації силан 2,5 скловолоконних шти фтів, які є прозорими для амін /паратолуідин/ 0,8. світла. Металічні штифти не можна фіксувати каталізуюча Паста: даним видом композиційного цементу. Тому бісфенол-Авиникає потреба у створенні композиційного дігліцидилметакрилат 29,7 цементу з подвійним /хімічним та світловим/ етоксильований бісфенол-Амеханізмом полімеризації. дігліцидилметакрилат 14,0 Залежно від величини неорганічних часточок олігокарбонатметакрилат 25,0 розрізняють макро- та мікрофільні композиційні уретандіметакрилат 28,44 матеріали. Розміри макрофільних часточок силан 2,5 сягають 8-12мк, мікрофільних - від 0,1 до 0,0001мк. перекис бензоїду 0,36. Для композиційних пломбувальних матеріалів має Наповнювач значення наявність часточок величиною 1-5мк, зв'язуюче 58,0 оскільки це збільшує міцність матеріалу. Для аеросил-А-100 38,4 композиційних цементів для фіксації коронок скло /алюмоборбарійсилікатне більш важливим є зменшення величини часточок скло/ 2,98 неорганічного наповнювача, оскільки це зменшує ініціатори світлової полімеризації 0,6 товщин у плівки цементу між коронкою зуба і інгібітори та стабілізатори 0,02. штучною коронкою. Проте це можливо лише у Розмір часточок наповнювача не перевищує певних межах, оскільки не можна зменшува ти 0,1мк ! міцність цемента. Для фіксації Відмінною особливістю запропонованого внутрішньоканальних штифтів товщина плівки композиційного цементу подвійного тверднення цементу починає відігравати вирішальну роль, для цементування внутрішньоканальних штифтів є оскільки чим менша товщина плівки, тим більш зменшення часу хімічної полімеризації /з 5-10 надійна фіксація штифта. Тому для цього виду хвилин до 1-2 хвилин/, що потребує значної зміни цементів важливим є максимальне зменшення системи ініціації полімеризації матеріалу. величини часточок наповнювача. Відмінністю є також введення до їх складу При створенні матеріалу подвійного механізму наповнювача з частинками дуже малого розміру: тверднення виникає велика потреба суміщення менше 0,001мк. Це необхідно для утворення дуже двох систем ініціації полімеризації, оскільки тонкої плівки цементу навколо штифта, що виникає реальна загроза самостійної дозволяє цементу повністю окутува ти шти фт полімеризації матеріалу при його зберіганні, тобто навіть найбільш вузьких місцях кореневого каналу. ще до клінічного застосування. Така тонка плівка не порушує конгруентності стінок Найближчим аналогом-прототипом є кореневого каналу і штифтів, що забезпечує дуже композиційний пломбувальний матеріал, що надійну фіксацію штифта. включає органічні та неорганічні компоненти На відміну від композиційних пломбувальних [олігокар бонатметакрилат, аеросил, перекис матеріалів у цементі для фіксації бензоїну, [5]. Однак, використання даного внутрішньоканальних шти фтів поєднані два матеріалу не забезпечує необхідного тверднення механізми полімеризації. За допомогою матеріалу на велику глибину, вимагає тривалого спеціальної технологічної обробки неорганічного часу для тверднення, що може привести до наповнювача та органічної фази матеріалу зміщення штифта у кореневому каналі під час суміщаються дві системи полімеризації: хімічна та полімеризації. світлова. Це дозволяє проводити практично Задача, що вирішується корисною моделлю, негайну /протягом 20 секунд/ фіксації штифта у що заявляється, полягає в створенні кореневому каналі. У подальші 2-3 хвилини композиційного матеріалу для цементування відбувається полімеризація цементу у ти х місцях, внутрішньоканальних шти фтів, який дозволить де не проникає світло фотополімеризатора /у суттєво підвищити якість фіксації глибині кореневого каналу, під металічними внутрішньоканального штифта. штифтами/. Це дозволяє суттєво підвищити якість Технічний результат, що досягається полімеризації цементу і, відповідно, фіксації корисною моделлю, полягає в підвищенні якості внутрішньоканального штифта. полімеризації цемента і відповідно, фіксації Приготування матеріалу для цементування внутрішньоканального штифта. внутрішньоканальних шти фтів складається з Поставлена задача досягається тим, що наступних операцій: даний матеріал складається із відомий композиційний матеріал, який включає двох видів паст: основної та каталізуючої. Для органічні та неорганічні компоненти, згідно фіксації на пластинку витискають однакову корисної моделі, додатково містить наповнювач з кількість обох паст. При замішуванні матеріалу частинками дуже малого розміру: менше 0,001мк розпочинається його хімічна полімеризація. при наступному співвідношенні компонентів в Матеріал вносять у кореневий канал і наносять на мас.%: шти фт, який фіксують у кореневому каналі. На Зв'язуюча /органічна фаза/: основна Паста корінь зуба діють світлом фотополімеризатора бісфенол-А-дігліцидилметакрилат 29,7 протягом 40 секунд, запускаючи реакцію світлової етоксильований бісфенол-Аполімеризації матеріалу. Практично, вже через 10 дігліцидилметакрилат 14,0 секунд від початку дії світлом шти фт надійно олігокарбонатметакрилат 25,0 фіксований у кореневому каналі. У подальшому 5 28234 протягом 1-3 хвилин у місцях, куди не проникав світло фотополімеризатора закінчується повна полімеризація композиційного цементу за допомогою ініціаторної системи хімічної полімеризації. Матеріал не викликає запалення, алергічних реакцій, не сприяє деструктивному вливу на тканини періодонта, забезпечує репаративний остеогенез, ремінералізацію зубних тканин. Композиційний цемент подвійного тверднення для цементування внутрішньоканальних шти фтів пройшов апробацію на базі стоматологічної клініки Національного медичного університету імені О.О. Богомольця. Одержані позитивні результати дозволяють рекомендувати цей матеріал для впровадження в клінічну практику. Література. 1. Шнайдер Фо Солитер - новый материал для прямого пломбирования жевательных зубов. //Клиническая стоматология, - 1998, - №1, - с.4649. 2. Иоффе Е. Зубаврачебные заметки, - НьюЙорк, Санкт-Петербург. - 1999, - 216с. 3. Донский Г.И., Паламарчук Ю.Н., Павлюченко О.Н., Восстановительные и пломбировачные материалы, - Донецк: 000 "Лебедь". - 1999. - 216с. 4. Цимбалистов А.В., Жидких В.Д., Шторина Г.Б. Светоотверждаемые композиционные материалы. - Сантк-Петербург. - 2001. - 96с. 5. Патент РФ №2253432, А61К6/02 Состав для пломбирования корневых каналов зубов. 6
