Пристрій для ступеневого цементування обсадних колон

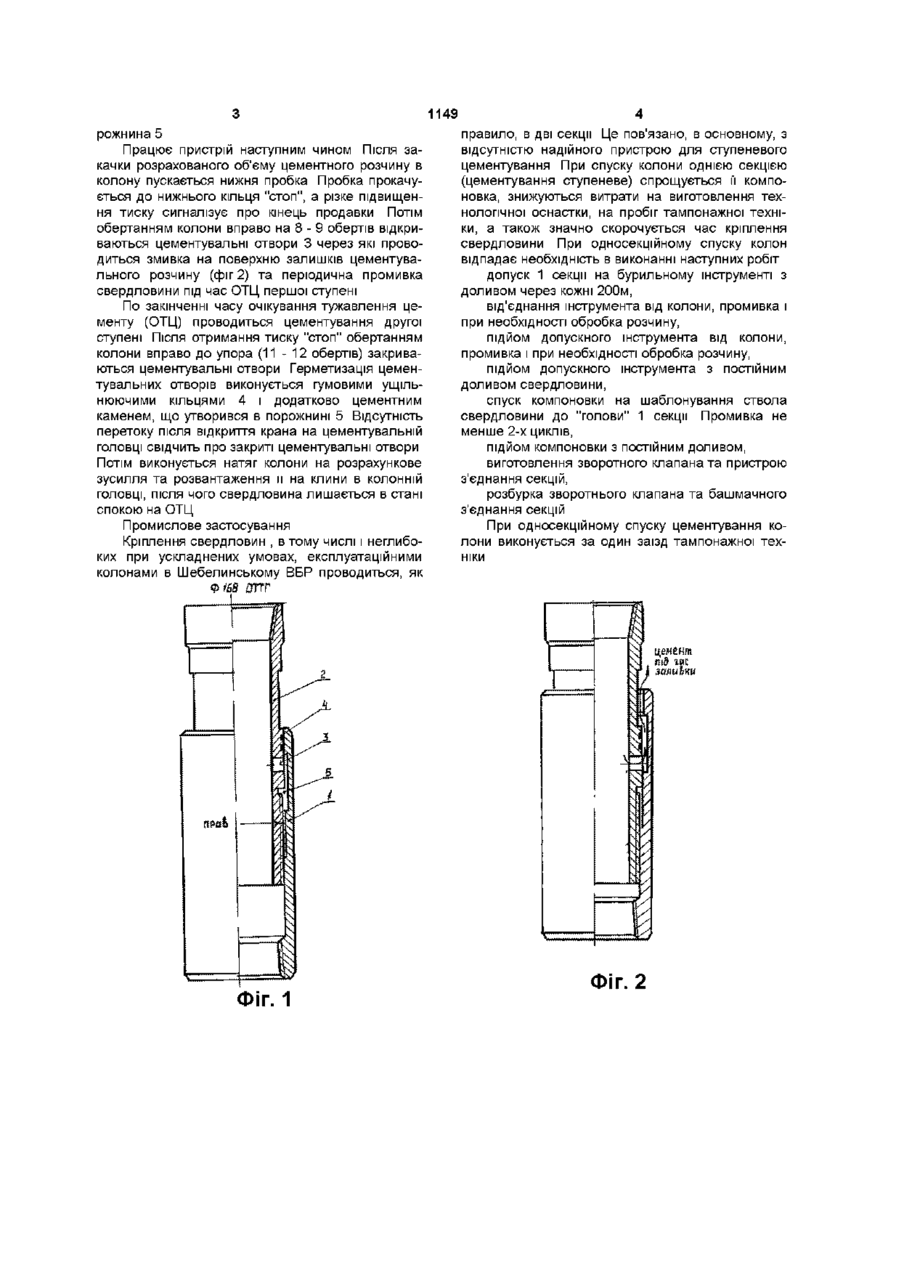

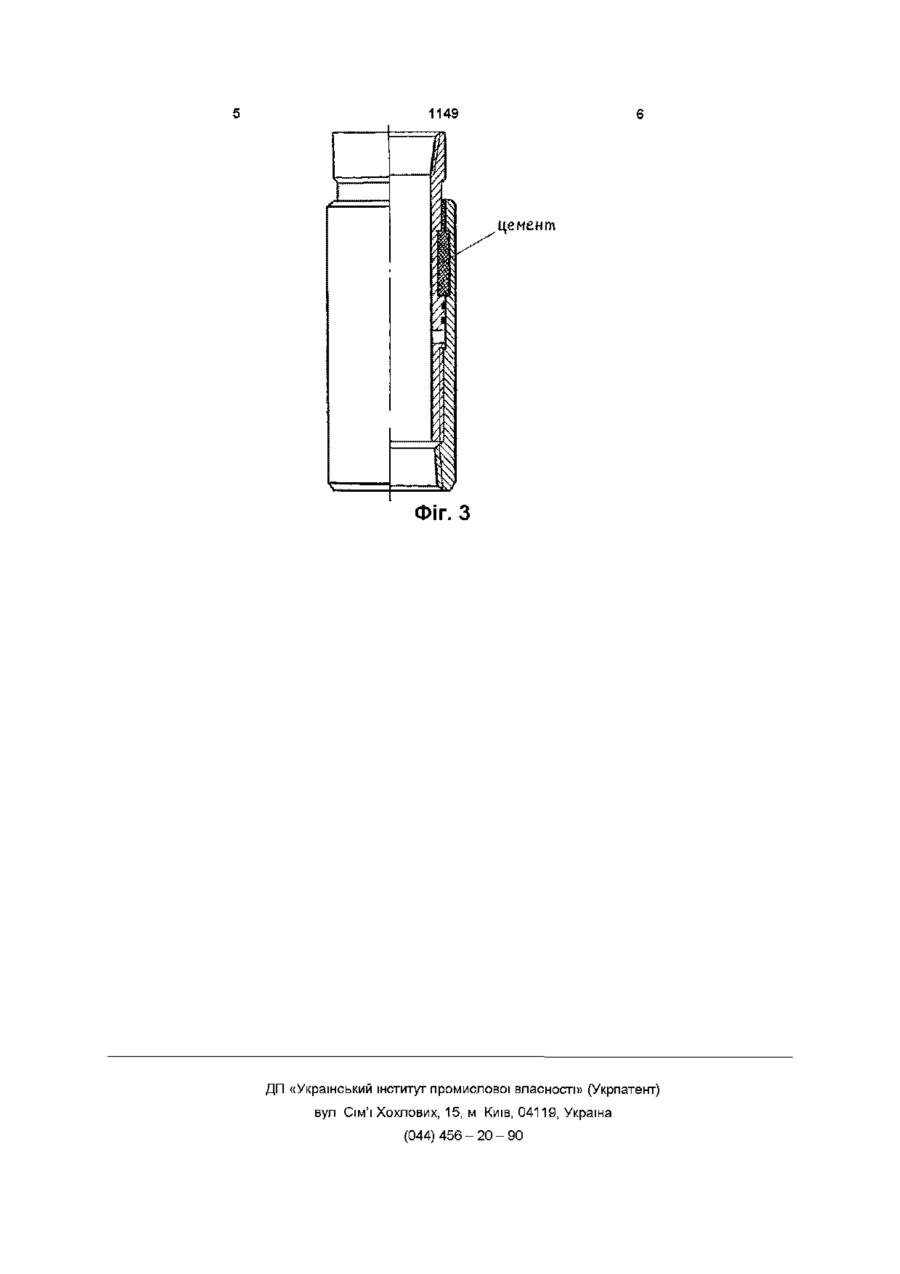

Пристрій для ступеневого цементування обсадних колон, що містить корпус з втулкоюстволом, який відрізняється тим, що у втулцістволі виконані заливочні отвори та обмежуючі буртики, а в нижній її частині нарізана стрічкова різь, що входить в зачеплення з аналогічною різзю, виконаною на корпусі Корисна модель відноситься до нафтової та газової промисловості, а саме до кріплення свердловин великої глибини Відомий пристрій для ступінчатого цементування свердловин , що включає корпус з циркуляційними отворами, перекриваючу втулку з зовнішньою кільцевою проточкою, розміщену в корпусі над циркуляційними отворами та утворюючу з корпусом кільцеву порожнину, причому перекриваюча втулка виконана з буртіками в кільцевій проточці, що розділяють кільцеву порожнину на ряд кільцевих камер та утворюючими з корпусом циркуляційні порожнини січенням не більше 0,5мм сполучаючи кільцеві камери між собою (див патент Роси №2004778 М кл5Е21ВЗЗ/14 від 20 02 92р) Недоліком даного пристрою є наявність зрізних штифтів, складність конструкції (велика КІЛЬКІСТЬ камер) та наявність дуже високоточних циркуляційних порожнин з січенням не більш 0,5мм, пристрій не забезпечує роздільного цементування секцій, а тільки одночасне послідовне Аналогом - прототипом заявлюваної корисної моделі є пристрій для двохступеневого цементування обсадних колон, що містить корпус з заливочними отворами та шліцами на внутрішній поверхні в верхній частині, зрізну втулку, розміщену в корпусі, що перекриває заливочні отвори, несучу колону з шліцами в нижній частині, виконаними під шліци корпуса, верхній та нижній перевідники з шліцами та цементувальні пробки, в ньому також є додаткова зрізна втулка з упорним кільцем та шліцами на нижньому торці, що розміщена в нижній частині несучої колони та зв'язана з останньою зрізними елементами, а зрізна втулка в верхній частині виконана з шліцами під шліци нижнього торця додаткової зрізної втулки (див патент Роси №2054526М кл 6Е21ВЗЗ/14 від 20 02 96р Бюл 5) Недоліком даної конструкції є и перевантаженість зрізними елементами та втулками, що не забезпечує абсолютної надійності та ускладнюється експлуатація при великій КІЛЬКОСТІ операцій під час користування Задачею цієї корисної моделі є підвищення ефективності двох-ступеневого цементування за рахунок надійності пристрою, що пов'язана з його простотою в виготовленні та користуванні Його сутність полягає в тому, що даний пристрій містить корпус з втулкою-стволом та відрізняється тим, що ними утворюється циліндрична заливочна порожнина, у втулці-стволі виконані заливочні отвори та обмежуючі буртіки, а в нижній и частині нарізана стрічкова різь, що входить в зчеплення з аналогічною різзю виконаною на корпусі На приведеному креслені зображено пристрій в розрізі, де на фіг 1 зображено пристрій у розрізі, фіг 2 - процес цементування, фіг 3 - кінцева стадія цементування Пристрій складається з корпусу 1 та втулкиствола 2, що з'єднані між собою правою стрічковою різзю В транспортному положенні верхній торець корпуса має співпадати з нижньою частиною циліндричної виточки ствола При цьому цементувальні отвори 3 закриті та загерметизовані ущільнюючими кільцями 4 Між корпусом та втулкою стволом утворюється циліндрична заливочна по о> 1149 рожнина 5 Працює пристрій наступним чином Після закачки розрахованого об'єму цементного розчину в колону пускається нижня пробка Пробка прокачується до нижнього кільця "стоп", а різке підвищення тиску сигналізує про кінець продавки Потім обертанням колони вправо на 8 - 9 обертів відкриваються цементувальні отвори 3 через які проводиться змивка на поверхню залишків цементувального розчину (фіг 2) та періодична промивка свердловини під час ОТЦ першої ступені По закінченні часу очікування тужавлення цементу (ОТЦ) проводиться цементування другої ступені Після отримання тиску "стоп" обертанням колони вправо до упора (11 - 12 обертів) закриваються цементувальні отвори Герметизація цементувальних отворів виконується гумовими ущільнюючими кільцями 4 і додатково цементним каменем, що утворився в порожнині 5 Відсутність перетоку після відкриття крана на цементувальній головці свідчить про закриті цементувальні отвори Потім виконується натяг колони на розрахункове зусилля та розвантаження и на клини в колонній головці, після чого свердловина лишається в стані спокою на ОТЦ Промислове застосування Кріплення свердловин , в тому числі і неглибоких при ускладнених умовах, експлуатаційними колонами в Шебелинському ВБР проводиться, як ФІ63 ОГТГ правило, в дві секції Це пов'язано, в основному, з відсутністю надійного пристрою для ступеневого цементування При спуску колони однією секцією (цементування ступеневе) спрощується її компоновка, знижуються витрати на виготовлення технологічної оснастки, на пробіг тампонажної техніки, а також значно скорочується час кріплення свердловини При односекційному спуску колон відпадає необхідність в виконанні наступних робіт допуск 1 секції на бурильному інструменті з доливом через кожні 200м, від'єднання інструмента від колони, промивка і при необхідності обробка розчину, підйом допускного інструмента від колони, промивка і при необхідності обробка розчину, підйом допускного інструмента з постійним доливом свердловини, спуск компоновки на шаблонування ствола свердловини до "голови" 1 секції Промивка не менше 2-х циклів, ПІДЙОМ КОМПОНОВКИ З ПОСТІЙНИМ ДОЛИВОМ, виготовлення зворотного клапана та пристрою з'єднання секцій, розбурка зворотнього клапана та башмачного з'єднання секцій При односекційному спуску цементування колони виконується за один заїзд тампонажної техніки І І' цемент під гне f.і NT :> • . / - 'У У ; s 4 \ ФІГ. 1 Фіг. 2 запивки 1149 цемент Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
