Пристрій “чорне тіло” для градуювання медичного пірометра

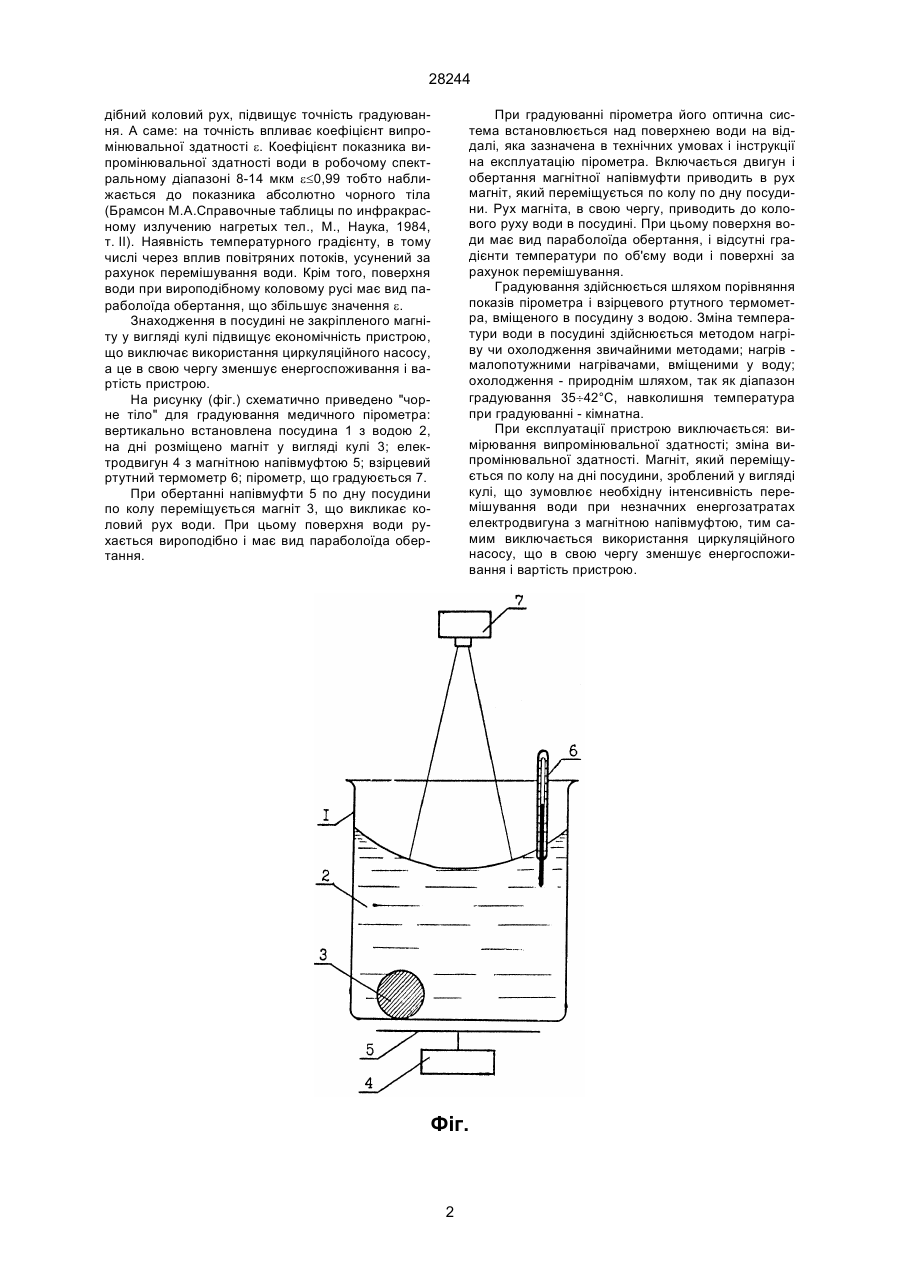

1. Пристрій "чорне тіло" для градуювання медичного пірометра, що містить посудину з циркулюючою водою, який відрізняється тим, що посудина з водою встановлена вертикально з забезпеченням вироподібного колового руху поверхні води. 2. Пристрій "чорне тіло" для градуювання медичного пірометра по п. 1, який відрізняється тим, що посудина вміщує незакріплений магніт у вигляді кулі. (19) (21) 95114842 (22) 13.11.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Бардила Володимир-Михайло Ілліч, Білоус Богдан Теодорович, Фуртак Святослав Петрович, Галюка Микола Богданович (73) НАУКОВО-ВИРОБНИЧЕ ОБ'ЄДНАННЯ "ТЕРМОПРИЛАД" 28244 дібний коловий рух, підвищує точність градуювання. А саме: на точність впливає коефіцієнт випромінювальної здатності e. Коефіцієнт показника випромінювальної здатності води в робочому спектральному діапазоні 8-14 мкм e£0,99 тобто наближається до показника абсолютно чорного тіла (Брамсон М.А.Справочные таблицы по инфракрасному излучению нагретых тел., М., Наука, 1984, т. II). Наявність температурного градієнту, в тому числі через вплив повітряних потоків, усунений за рахунок перемішування води. Крім того, поверхня води при вироподібному коловому русі має вид параболоїда обертання, що збільшує значення e. Знаходження в посудині не закріпленого магніту у вигляді кулі підвищує економічність пристрою, що виключає використання циркуляційного насосу, а це в свою чергу зменшує енергоспоживання і вартість пристрою. На рисунку (фіг.) схематично приведено "чорне тіло" для градуювання медичного пірометра: вертикально встановлена посудина 1 з водою 2, на дні розміщено магніт у вигляді кулі 3; електродвигун 4 з магнітною напівмуфтою 5; взірцевий ртутний термометр 6; пірометр, що градуюється 7. При обертанні напівмуфти 5 по дну посудини по колу переміщується магніт 3, що викликає коловий рух води. При цьому поверхня води рухається вироподібно і має вид параболоїда обертання. При градуюванні пірометра його оптична система встановлюється над поверхнею води на віддалі, яка зазначена в технічних умовах і інструкції на експлуатацію пірометра. Включається двигун і обертання магнітної напівмуфти приводить в рух магніт, який переміщується по колу по дну посудини. Рух магніта, в свою чергу, приводить до колового руху води в посудині. При цьому поверхня води має вид параболоїда обертання, і відсутні градієнти температури по об'єму води і поверхні за рахунок перемішування. Градуювання здійснюється шляхом порівняння показів пірометра і взірцевого ртутного термометра, вміщеного в посудину з водою. Зміна температури води в посудині здійснюється методом нагріву чи охолодження звичайними методами; нагрів малопотужними нагрівачами, вміщеними у воду; охолодження - природнім шляхом, так як діапазон градуювання 35¸42°С, навколишня температура при градуюванні - кімнатна. При експлуатації пристрою виключається: вимірювання випромінювальної здатності; зміна випромінювальної здатності. Магніт, який переміщується по колу на дні посудини, зроблений у вигляді кулі, що зумовлює необхідну інтенсивність перемішування води при незначних енергозатратах електродвигуна з магнітною напівмуфтою, тим самим виключається використання циркуляційного насосу, що в свою чергу зменшує енергоспоживання і вартість пристрою. Фіг. 2 28244 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
