Спуск для сипучих матеріалів

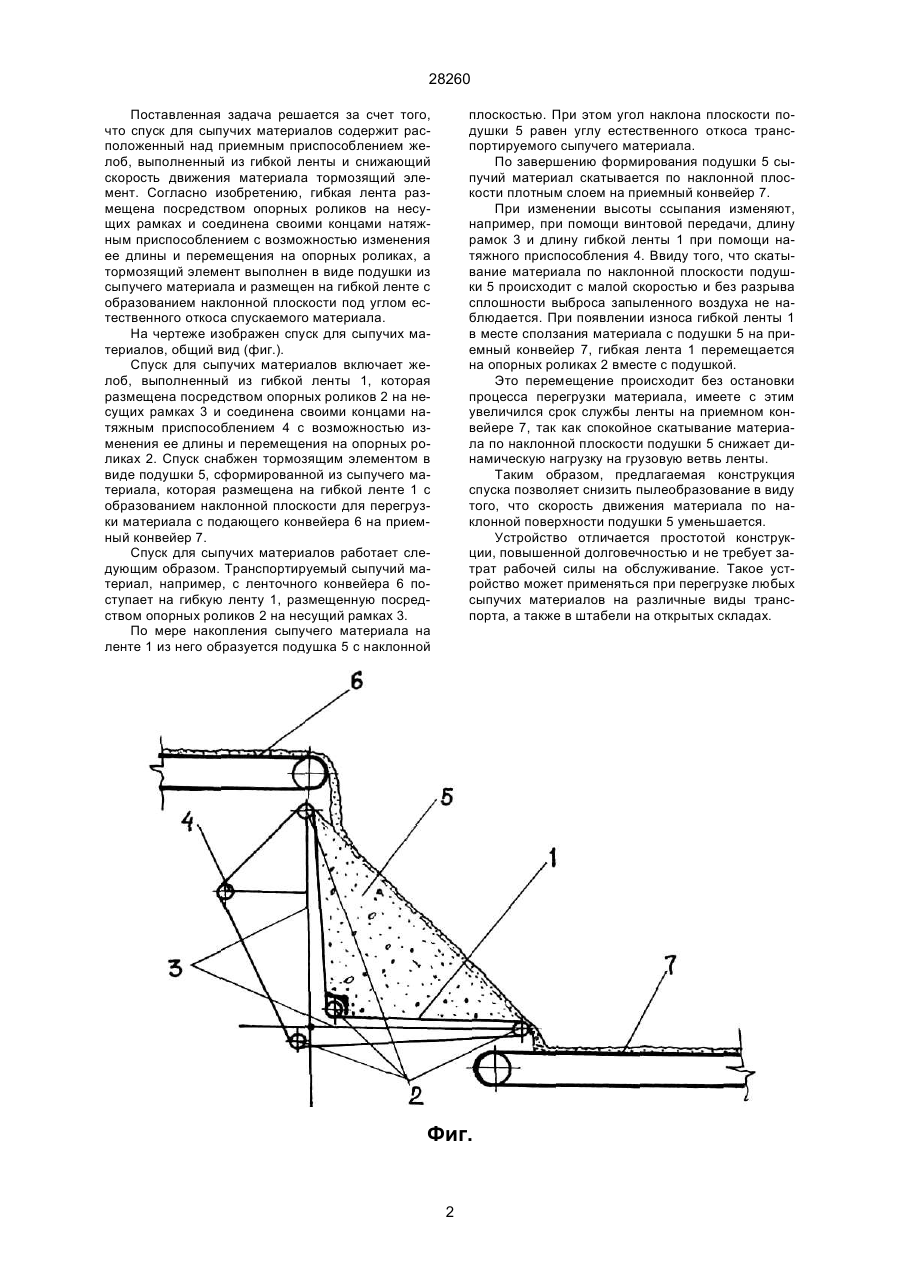

Спуск для сыпучих материалов, содержащий расположенный над приемным приспособлением желоб, выполненный из гибкой ленты, и тормозящий элемент, отличающийся тем, что гибкая лента размещена посредством опорных роликов на двух несущих рамках, связанных между собой шарнирно, и соединена своими концами натяжным приспособлением с возможностью изменения ее длины и перемещения на опорных роликах, а тормозящий элемент выполнен в виде подушки из сыпучего материала и размещен на гибкой ленте с образованием наклонной плоскости под углом естественного откоса спускаемого материала. (19) (21) 96020473 (22) 08.02.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Півень Володимир Олександрович, Лапшин Олександр Єгорович, Романенко Олександр Васильович, Дулгер Валерій Федорович, Немченко Анатолій Андрійович, Гацький Анатолій Костянтинович (73) КРИВОРІЗЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПІВНІЧНИЙ ГІРНИЧО-ЗБАГАЧУВАЛЬНИЙ КОМБІНАТ" 28260 Поставленная задача решается за счет того, что спуск для сыпучих материалов содержит расположенный над приемным приспособлением желоб, выполненный из гибкой ленты и снижающий скорость движения материала тормозящий элемент. Согласно изобретению, гибкая лента размещена посредством опорных роликов на несущих рамках и соединена своими концами натяжным приспособлением с возможностью изменения ее длины и перемещения на опорных роликах, а тормозящий элемент выполнен в виде подушки из сыпучего материала и размещен на гибкой ленте с образованием наклонной плоскости под углом естественного откоса спускаемого материала. На чертеже изображен спуск для сыпучих материалов, общий вид (фиг.). Спуск для сыпучих материалов включает желоб, выполненный из гибкой ленты 1, которая размещена посредством опорных роликов 2 на несущих рамках 3 и соединена своими концами натяжным приспособлением 4 с возможностью изменения ее длины и перемещения на опорных роликах 2. Спуск снабжен тормозящим элементом в виде подушки 5, сформированной из сыпучего материала, которая размещена на гибкой ленте 1 с образованием наклонной плоскости для перегрузки материала с подающего конвейера 6 на приемный конвейер 7. Спуск для сыпучих материалов работает следующим образом. Транспортируемый сыпучий материал, например, с ленточного конвейера 6 поступает на гибкую ленту 1, размещенную посредством опорных роликов 2 на несущий рамках 3. По мере накопления сыпучего материала на ленте 1 из него образуется подушка 5 с наклонной плоскостью. При этом угол наклона плоскости подушки 5 равен углу естественного откоса транспортируемого сыпучего материала. По завершению формирования подушки 5 сыпучий материал скатывается по наклонной плоскости плотным слоем на приемный конвейер 7. При изменении высоты ссыпания изменяют, например, при помощи винтовой передачи, длину рамок 3 и длину гибкой ленты 1 при помощи натяжного приспособления 4. Ввиду того, что скатывание материала по наклонной плоскости подушки 5 происходит с малой скоростью и без разрыва сплошности выброса запыленного воздуха не наблюдается. При появлении износа гибкой ленты 1 в месте сползания материала с подушки 5 на приемный конвейер 7, гибкая лента 1 перемещается на опорных роликах 2 вместе с подушкой. Это перемещение происходит без остановки процесса перегрузки материала, имеете с этим увеличился срок службы ленты на приемном конвейере 7, так как спокойное скатывание материала по наклонной плоскости подушки 5 снижает динамическую нагрузку на грузовую ветвь ленты. Таким образом, предлагаемая конструкция спуска позволяет снизить пылеобразование в виду того, что скорость движения материала по наклонной поверхности подушки 5 уменьшается. Устройство отличается простотой конструкции, повышенной долговечностью и не требует затрат рабочей силы на обслуживание. Такое устройство может применяться при перегрузке любых сыпучих материалов на различные виды транспорта, а также в штабели на открытых складах. Фиг. 2 28260 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
