Бункер для крупнокускових сипучих матеріалів

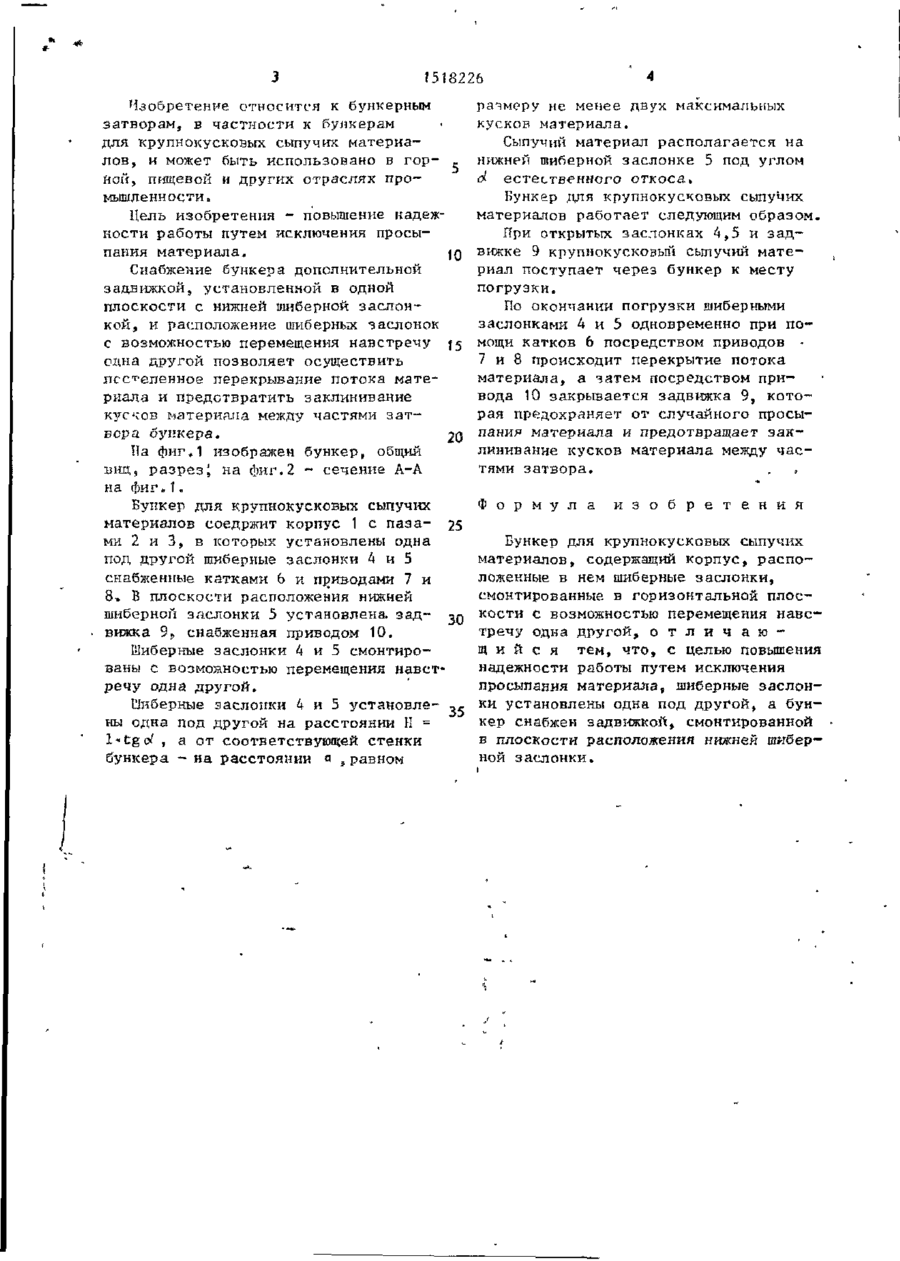

Изобретение относится к бункерным затворам, в частности к бункерам для крупнокусковых сыпучих материалов,и может быть испольчовано в горной, пищевой и других отраслях промышленности* Целью изобретения является повышение надежности работы путем исключения просыпания материала. При открытых шиберных заслонках 4,5 и задвижке 9 крупнокускозой сыпучий материал поступает через бункер к месту погрузки, После окончания погрузки шиберными заслонками 4,5 одновременно при помощи катков посредством приводов 7, 8 происходит перекрытие потока материала, а затем посредством привода 10 закрывается задвижка 9, которая предохраняет от случайного просыпания материала и предотвращает заклинивание кусков материала между "астями затвора. 2 ил. Фиг • Г о 15Ї8226 Изобретение относится к бункерным затворам, в частности к бункерам для крупнокусковых сыпучих материалов, и может быть использовано в горной, пищевой и других отраслях промышленности. Цель изобретения - повышение надежности работы путем исключения просыпания материала. 10 Снабжение бункера дополнительной задвижкой, установленной в одной плоскости с нижней шиберной заслонкой» и расположение шиберных заслонок с возможностью перемещения навстречу 15 одна другой позволяет осуществить постепенное перекрывание потока материала и предотвратить заклинивание кусчов зматериана между частями затвора бункера. 20 На фиг.1 изображен бункер, общий виц, разрез і на фиг.2 - сечение А-А на фиг.I. Бункер для крупнокусковых сыпучих материалов соедржит корпус 1 с паза- 25 ми 2 и 3, в которых установлены одна под другой шиберные заслонки А и 5 снабженные катками 6 и приводами 7 и 8, В плоскости расположения нижней шиберной заслонки 5 установлена, зад30 вижка 9 Р снабженная приводом 10. Шиберные заслонки 4 и 5 смонтированы с возможностью перемещения навстречу одна другой. Ииберные заслонки 4 и 5 установле35 ны одна под другой на расстоянии I = I l«tgof , а от соответствующей стенки бункера - на расстоянии а ,равном размеру не менее двух максимальных кусков материала. Сыпучий материал располагается на нижней шиберной заслонке 5 под углом d естественного о т к о с а . Бункер для крупнокусковых сыпучих материалов работает следующим образом. При открытых заслонках 4 S 5 и з а д вижке 9 крупнокусковый сыпучий материал поступает через бункер к месту погрузки. По окончании погрузки шиберными заслонками А и 5 одновременно при п о мощи катков 6 посредством приводов 7 и 8 происходит перекрытие потока материала, а затем посредством привода 10 закрывается задвижка 9, к о т о рая предохраняет от случайного просыпания материала и предотвращает з а к линивание кусков материала между ч а с тями з а т в о р а . Ф о р м у л а и з о б р е т е н и я Бункер для крупнокусковых сыпучих материалов, содержащий корпус, р а с п о ложенные в нем шиберные заслонки, смонтированные в горизонтальной плоскости с возможностью перемещения н а в с тречу одна другой, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы путем исключения просыпания материала, шиберные з а с л о н ки, установлены одна под другой, а бункер снабжен задвижкой, смонтированной в плоскости расположения нижней шиберной заслонки»
