Датчик тиску сипучих матеріалів

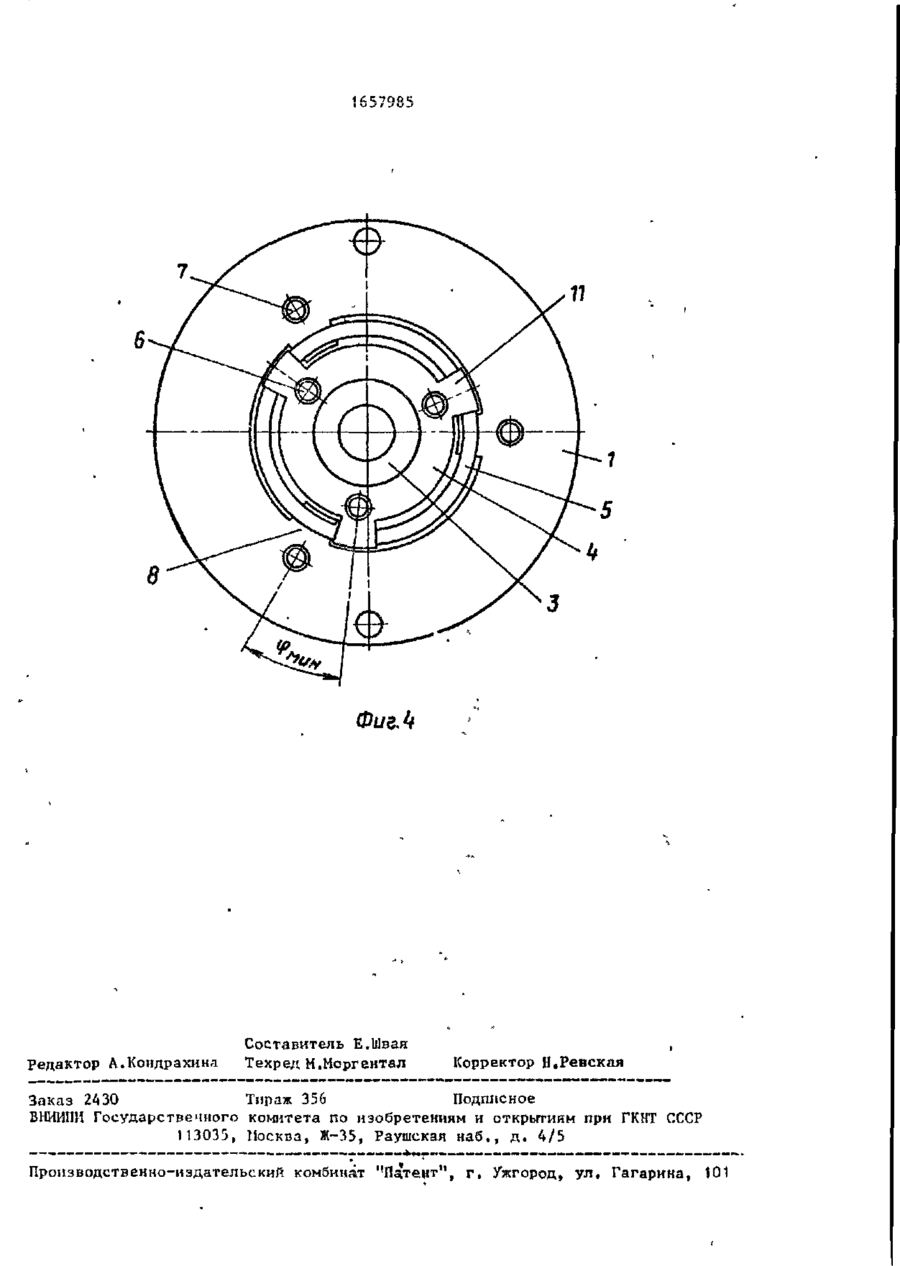

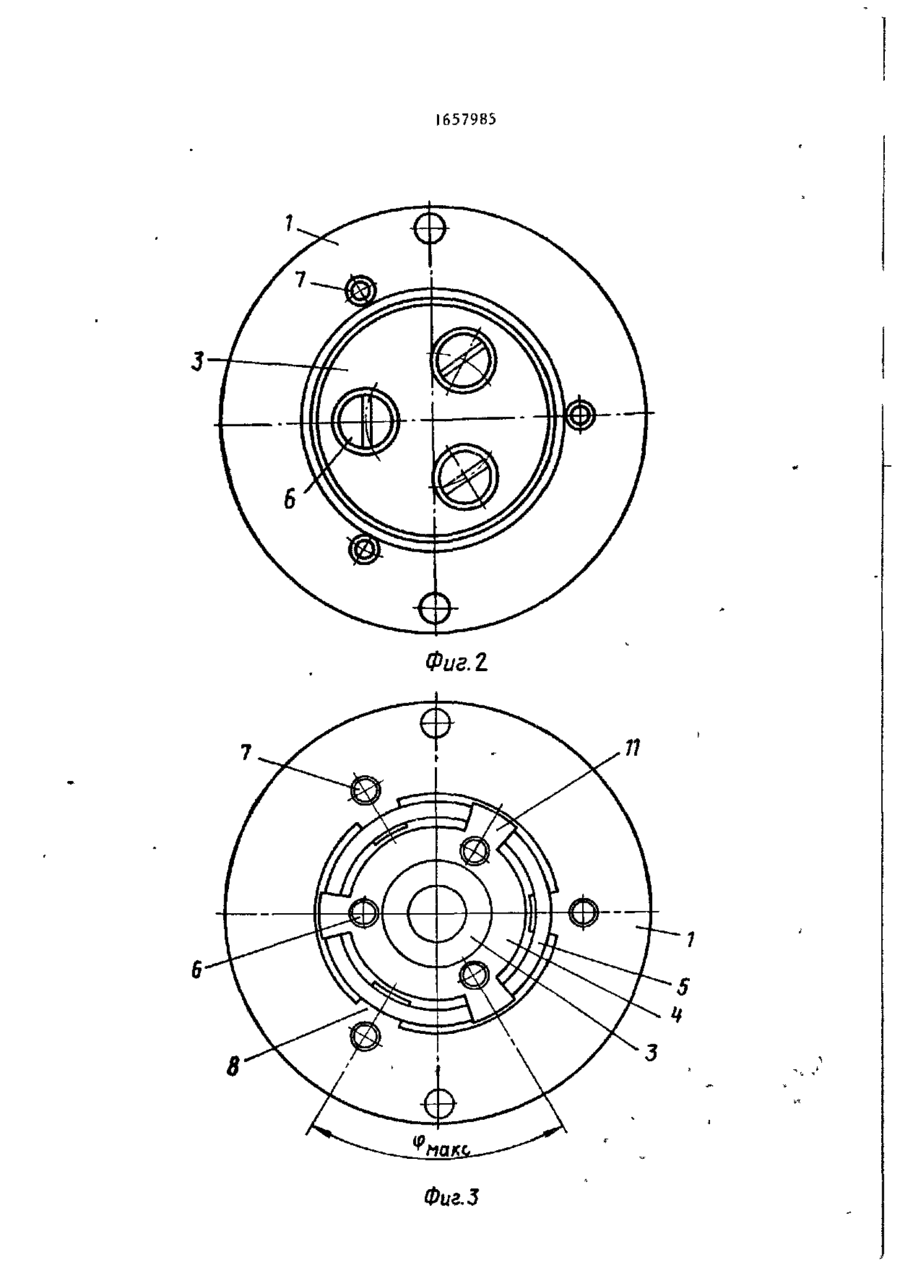

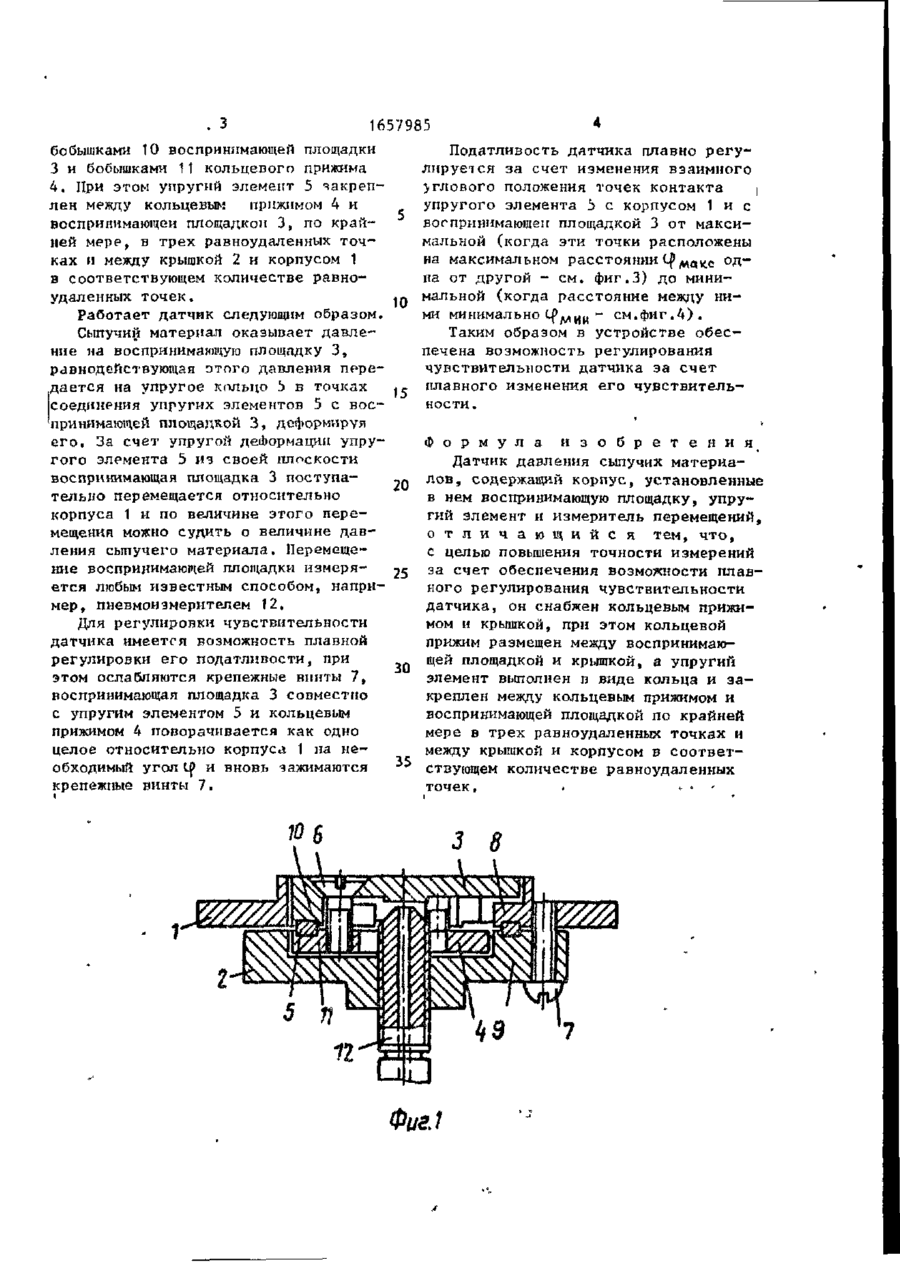

Изобретение относится к измерительной технике, в частности к датчикам давления сыпучих материалов. Цель изобретения - повышение точности измерения за счет обеспечения возмож Изобретение относится к измерительной технике, в частности к созданию датчиков давления сыпучих материалов на ограждаюгдее конструкции силосов. Целью изобретения является повышение точности измерения давления сыпучих материалов за счет обеспечения возможности плавного регулі^ровання чувствительности датчика» На бит И изображен общий вид датчика; на фиг.2 - вид сверху;на фиг.Звид снизу (без крыики) при максимальной чувствительности датчика; на фиг,4 ~ то же, при минимальной чувствительности датчика. ности плавного регулирования чувствительности датчика. Датчик содержит установленные в корпусе 1 воспринимающую площадку 3, крышку 2, кольцевой пригеим 4 и упругий элемент 5, выполненный в виде кольца. Упругий элемент 5 жестко соединен с корпусом путем его зажима между бобышками 8 и бобышками крышки 2. Под действием давления воспринимающая плопадка 3 перемещается, деформируя упругий элемент 5. По величине перемещения судят о величине давления сыпучего материала. При регулировке чувствительности воспринимающая площадка 3 совместно с упругим элементом 5 и кольцевым прижимом 4 поворачивается относитель- О но корпуса 1 на угол (р, после чего закрепляется винтами 7. 1 п. ф-лы, 3 ил. Датчик состоит из корпуса I, крышки 2 У воспринимающей площадки 3, кольцевого прижима 4, упругого элемента 5, выполненного в виде кольца, крепежных винтов 6, 7, бобышек корпуса 8, бобышек крышки 9, бобышки воспринимающей площадки t0, бобышек кольцевого прижима 11, измерителя перемщений 12, например, пневмоизмернтеля. Упругий элемент 5 имеет, например, прямоугольное сечение и соединено жестко с корпусом t путем зажима его между бобышками 8 корпуса Т и бобышками 9 крышки 2, а с воспринимающей площадкой - путем зажима его между •К . З 1657985 Податливость датчика плавно регулируется за счет изменения взаимного >глового положения точек контакта упругого элемента Ъ с корпусом 1 и с воспринимающей площадкой 3 от максимальной (когда эти точки расположены на максимальном расстоянии (-Рмаке одна от другой - см. фиг.З) до минимальной (когда расстояние между ни10 ми минимально Ц^^ц - см.фиг.4). Работает датчик следующим образом. Сыпучий материал оказывает давлеТаким образом в устройстве обесние на воспринимающую площадку 3, печена возможность регулирования равнодействующая отого давления перечувствительности датчика за счет дается на упругое кольцо Ь в точках 15 плавного изменения его чувствительсоединения упругих элементов 5 с восности. бобышками 10 воспринимающей площадки 3 и бобышками 11 кольцевого прижима 4. При этом упругий элемент 5 яакреплен между кольцевым прижимом 4 и воспринимающей площадкой 3, по крайней мере, в трех равноудаленных точках и между крышкой 2 и корпусом 1 в соответствующем количестве равноудаленных точек. принимающей площадкой 3, деформируя его. За счет упругой деформации упругого элемента 5 из своей плоскости воспринимающая площадка 3 поступа20 тельно перемещается относительно корпуса 1 и по величине этого перемещения можно судить о величине давления сыпучего материала. Перемещение воспринимающей площадки измеряется любым известным способом, напри- 25 мер, пневмоизмермтелем 12. Для регулировки чувствительности датчика имеется возможность плавной регулировки его податливости, при этом ослабляются крепежные винты 7, воспринимающая площадка 3 совместно с упругим элементом 5 и кольцевым прижимом 4 поворачивается как одно целое относительно корпуса 1 на необходимый угол Ц1 и вновь зажимаются крепежные винты 7. Фор мул а и з о б р е т е н и я Датчик давления сыпучих материалов, содержащий корпус, установленные в нем воспринимающую площадку, упругий элемент и измеритель перемещений, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений за счет обеспечения возможности плавного регулирования чувствительности датчика, он снабжен кольцевым прижимом и крышкой, при этом кольцевой прижим размещен между воспринимающей площадкой и крышкой, а упругий 30 элемент выполнен в виде кольца и з а креплен между кольцевым прижимом и воспринимающей площадкой по крайней мере в трех равноудаленных точках и между крышкой и корпусом в соответ35 ствующем количестве равноудаленных точек, . < * ' Фиг.1 657985 Фиг.1 П 8 Фиг.З 11 8 ФигЛ Редактор А.Кондрахина Составитель Е.Швая Техред М.Моргентал Корректор Н.Ревская Заказ 2430 Тираж 356 Подписное ВНИИПИ Государствечного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101
