Спосіб кріплення свердловини обсадною колоною
Номер патенту: 28407
Опубліковано: 16.10.2000
Автори: Куртов Веніамин Дмитрович, Озарчук Петро Антонович, Плахетко Ігор Васильович, Саченко Георгій Михайлович, Глушаков Адольф Якович
Формула / Реферат
Способ крепления скважины обсадной колонной, спущенной секциями, включающий спуск обсадной колонны секциями, цементирование их и подвеску в скважине, а верх ней секции - в колонной головке противыбросового оборудования, отличающийся тем, что после окончания крепления скважины нижней секцией демонтируют противовыбросное оборудование, установленное на фланце предыдущей обсадной колонны, на его месте устанавливают колонную головку для подвески спускаемой верхней секции обсадной колонны, а после спуска этой секции ее стыкуют с нижней секцией, цементируют и натягивают верхнюю секцию с расчетным усилием для условий работы узла стыковки, в период схватывания цементного раствора производят подвеску верхней части этой секции в колонной головке, при этом подвеску делают с расчетным усилием, соответствующим условиям работы колонны в приустьевой части в период схватывания цементного раствора, но не позднее 2/3 периода схватывания его.
Текст

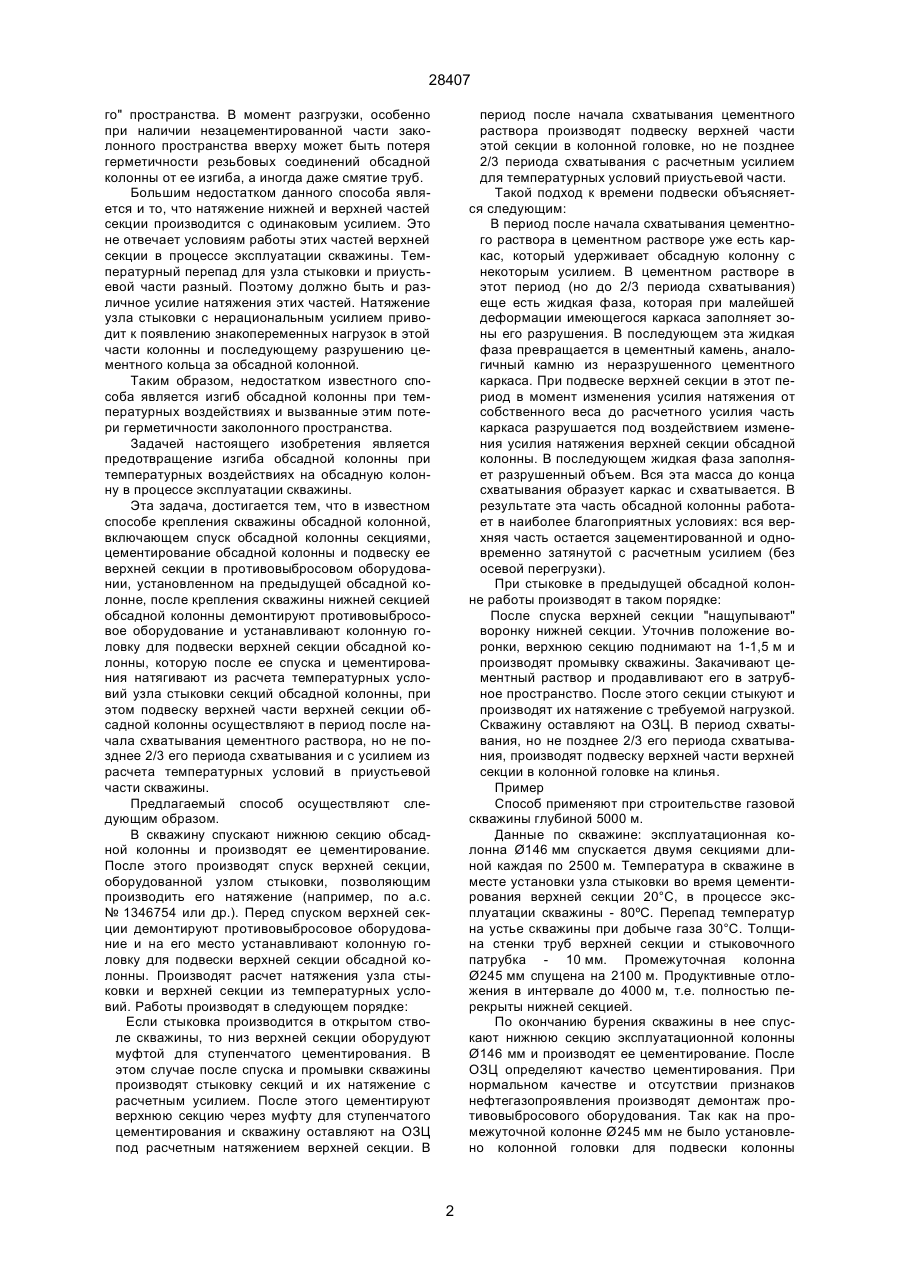

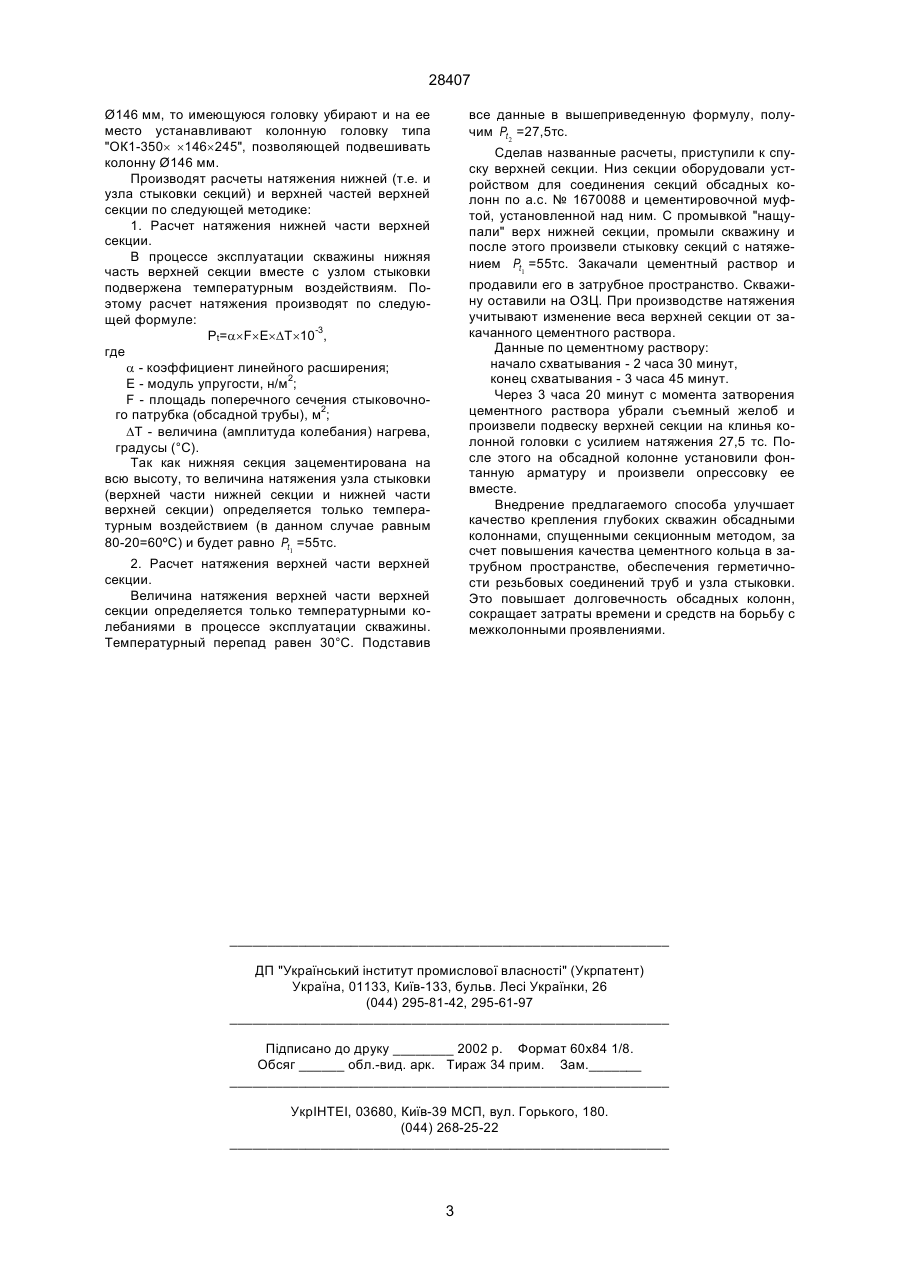

Способ крепления скважины обсадной колонной, спущенной секциями, включающий спуск обсадной колонны секциями, цементирование их и подвеску в скважине, а верхней секции - в колонной головке противыбросового оборудования, отличающийся тем, что после окончания крепления 28407 го" пространства. В момент разгрузки, особенно при наличии незацементированной части заколонного пространства вверху может быть потеря герметичности резьбовых соединений обсадной колонны от ее изгиба, а иногда даже смятие труб. Большим недостатком данного способа является и то, что натяжение нижней и верхней частей секции производится с одинаковым усилием. Это не отвечает условиям работы этих частей верхней секции в процессе эксплуатации скважины. Температурный перепад для узла стыковки и приустьевой части разный. Поэтому должно быть и различное усилие натяжения этих частей. Натяжение узла стыковки с нерациональным усилием приводит к появлению знакопеременных нагрузок в этой части колонны и последующему разрушению цементного кольца за обсадной колонной. Таким образом, недостатком известного способа является изгиб обсадной колонны при температурных воздействиях и вызванные этим потери герметичности заколонного пространства. Задачей настоящего изобретения является предотвращение изгиба обсадной колонны при температурных воздействиях на обсадную колонну в процессе эксплуатации скважины. Эта задача, достигается тем, что в известном способе крепления скважины обсадной колонной, включающем спуск обсадной колонны секциями, цементирование обсадной колонны и подвеску ее верхней секции в противовыбросовом оборудовании, установленном на предыдущей обсадной колонне, после крепления скважины нижней секцией обсадной колонны демонтируют противовыбросовое оборудование и устанавливают колонную головку для подвески верхней секции обсадной колонны, которую после ее спуска и цементирования натягивают из расчета температурных условий узла стыковки секций обсадной колонны, при этом подвеску верхней части верхней секции обсадной колонны осуществляют в период после начала схватывания цементного раствора, но не позднее 2/3 его периода схватывания и с усилием из расчета температурных условий в приустьевой части скважины. Предлагаемый способ осуществляют следующим образом. В скважину спускают нижнюю секцию обсадной колонны и производят ее цементирование. После этого производят спуск верхней секции, оборудованной узлом стыковки, позволяющим производить его натяжение (например, по а.с. № 1346754 или др.). Перед спуском верхней секции демонтируют противовыбросовое оборудование и на его место устанавливают колонную головку для подвески верхней секции обсадной колонны. Производят расчет натяжения узла стыковки и верхней секции из температурных условий. Работы производят в следующем порядке: Если стыковка производится в открытом стволе скважины, то низ верхней секции оборудуют муфтой для ступенчатого цементирования. В этом случае после спуска и промывки скважины производят стыковку секций и их натяжение с расчетным усилием. После этого цементируют верхнюю секцию через муфту для ступенчатого цементирования и скважину оставляют на ОЗЦ под расчетным натяжением верхней секции. В период после начала схватывания цементного раствора производят подвеску верхней части этой секции в колонной головке, но не позднее 2/3 периода схватывания с расчетным усилием для температурных условий приустьевой части. Такой подход к времени подвески объясняется следующим: В период после начала схватывания цементного раствора в цементном растворе уже есть каркас, который удерживает обсадную колонну с некоторым усилием. В цементном растворе в этот период (но до 2/3 периода схватывания) еще есть жидкая фаза, которая при малейшей деформации имеющегося каркаса заполняет зоны его разрушения. В последующем эта жидкая фаза превращается в цементный камень, аналогичный камню из неразрушенного цементного каркаса. При подвеске верхней секции в этот период в момент изменения усилия натяжения от собственного веса до расчетного усилия часть каркаса разрушается под воздействием изменения усилия натяжения верхней секции обсадной колонны. В последующем жидкая фаза заполняет разрушенный объем. Вся эта масса до конца схватывания образует каркас и схватывается. В результате эта часть обсадной колонны работает в наиболее благоприятных условиях: вся верхняя часть остается зацементированной и одновременно затянутой с расчетным усилием (без осевой перегрузки). При стыковке в предыдущей обсадной колонне работы производят в таком порядке: После спуска верхней секции "нащупывают" воронку нижней секции. Уточнив положение воронки, верхнюю секцию поднимают на 1-1,5 м и производят промывку скважины. Закачивают цементный раствор и продавливают его в затрубное пространство. После этого секции стыкуют и производят их натяжение с требуемой нагрузкой. Скважину оставляют на ОЗЦ. В период схватывания, но не позднее 2/3 его периода схватывания, производят подвеску верхней части верхней секции в колонной головке на клинья. Пример Способ применяют при строительстве газовой скважины глубиной 5000 м. Данные по скважине: эксплуатационная колонна Ø146 мм спускается двумя секциями длиной каждая по 2500 м. Температура в скважине в месте установки узла стыковки во время цементирования верхней секции 20°С, в процессе эксплуатации скважины - 80ºС. Перепад температур на устье скважины при добыче газа 30°С. Толщина стенки труб верхней секции и стыковочного патрубка - 10 мм. Промежуточная колонна Ø245 мм спущена на 2100 м. Продуктивные отложения в интервале до 4000 м, т.е. полностью перекрыты нижней секцией. По окончанию бурения скважины в нее спускают нижнюю секцию эксплуатационной колонны Ø146 мм и производят ее цементирование. После ОЗЦ определяют качество цементирования. При нормальном качестве и отсутствии признаков нефтегазопроявления производят демонтаж противовыбросового оборудования. Так как на промежуточной колонне Ø245 мм не было установлено колонной головки для подвески колонны 2 28407 Ø146 мм, то имеющуюся головку убирают и на ее место устанавливают колонную головку типа "ОК1-350´ ´146´245", позволяющей подвешивать колонну Ø146 мм. Производят расчеты натяжения нижней (т.е. и узла стыковки секций) и верхней частей верхней секции по следующей методике: 1. Расчет натяжения нижней части верхней секции. В процессе эксплуатации скважины нижняя часть верхней секции вместе с узлом стыковки подвержена температурным воздействиям. Поэтому расчет натяжения производят по следующей формуле: Pt=a´F´E´DT´10-3, где a - коэффициент линейного расширения; Е - модуль упругости, н/м2; F - площадь поперечного сечения стыковочного патрубка (обсадной трубы), м2; DТ - величина (амплитуда колебания) нагрева, градусы (°С). Так как нижняя секция зацементирована на всю высоту, то величина натяжения узла стыковки (верхней части нижней секции и нижней части верхней секции) определяется только температурным воздействием (в данном случае равным 80-20=60ºС) и будет равно Pt1 =55тс. все данные в вышеприведенную формулу, получим Pt 2 =27,5тс. Сделав названные расчеты, приступили к спуску верхней секции. Низ секции оборудовали устройством для соединения секций обсадных колонн по а.с. № 1670088 и цементировочной муфтой, установленной над ним. С промывкой "нащупали" верх нижней секции, промыли скважину и после этого произвели стыковку секций с натяжением Pt1 =55тс. Закачали цементный раствор и продавили его в затрубное пространство. Скважину оставили на ОЗЦ. При производстве натяжения учитывают изменение веса верхней секции от закачанного цементного раствора. Данные по цементному раствору: начало схватывания - 2 часа 30 минут, конец схватывания - 3 часа 45 минут. Через 3 часа 20 минут с момента затворения цементного раствора убрали съемный желоб и произвели подвеску верхней секции на клинья колонной головки с усилием натяжения 27,5 тс. После этого на обсадной колонне установили фонтанную арматуру и произвели опрессовку ее вместе. Внедрение предлагаемого способа улучшает качество крепления глубоких скважин обсадными колоннами, спущенными секционным методом, за счет повышения качества цементного кольца в затрубном пространстве, обеспечения герметичности резьбовых соединений труб и узла стыковки. Это повышает долговечность обсадных колонн, сокращает затраты времени и средств на борьбу с межколонными проявлениями. 2. Расчет натяжения верхней части верхней секции. Величина натяжения верхней части верхней секции определяется только температурными колебаниями в процессе эксплуатации скважины. Температурный перепад равен 30°С. Подставив __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for well fixation with drive pipe
Автори англійськоюKurtov Veniamin Dmytrovych, Hlushakov Adolf Yakovych, Ozaruk Petro Antonovych, Sachenko Heorhii Mykhailovych, Plakhetko Ihor Vasyliovych
Назва патенту російськоюСпособ крепления скважины обсадной колонной
Автори російськоюКуртов Вениамин Дмитриевич, Глушаков Адольф Яковлевич, Озарчук Петр Антонович, Саченко Георгий Михайлович, Плахетко Игорь Васильевич
МПК / Мітки
МПК: E21B 33/14
Мітки: обсадною, спосіб, кріплення, свердловини, колоною
