Очисна система вороху коренеплодів

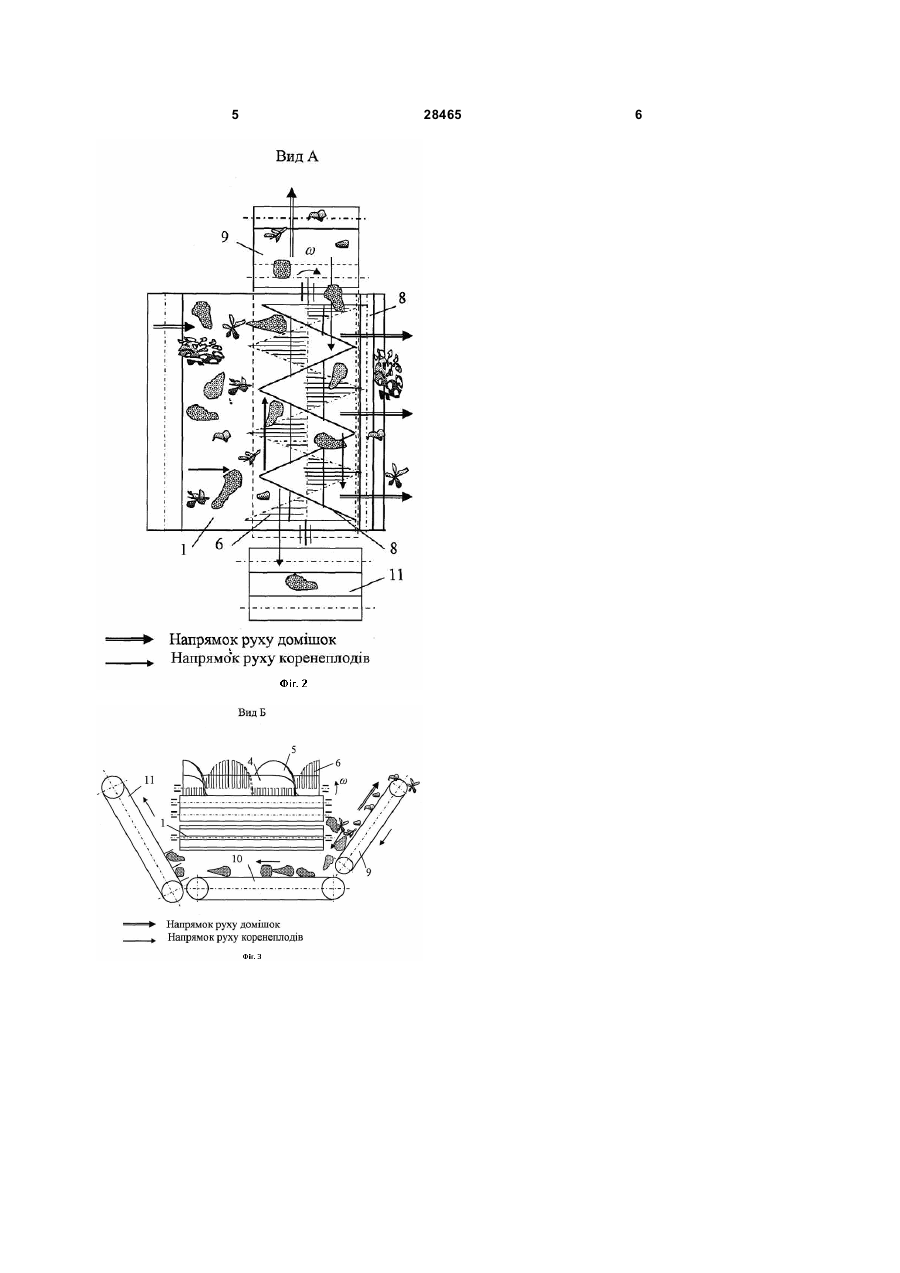

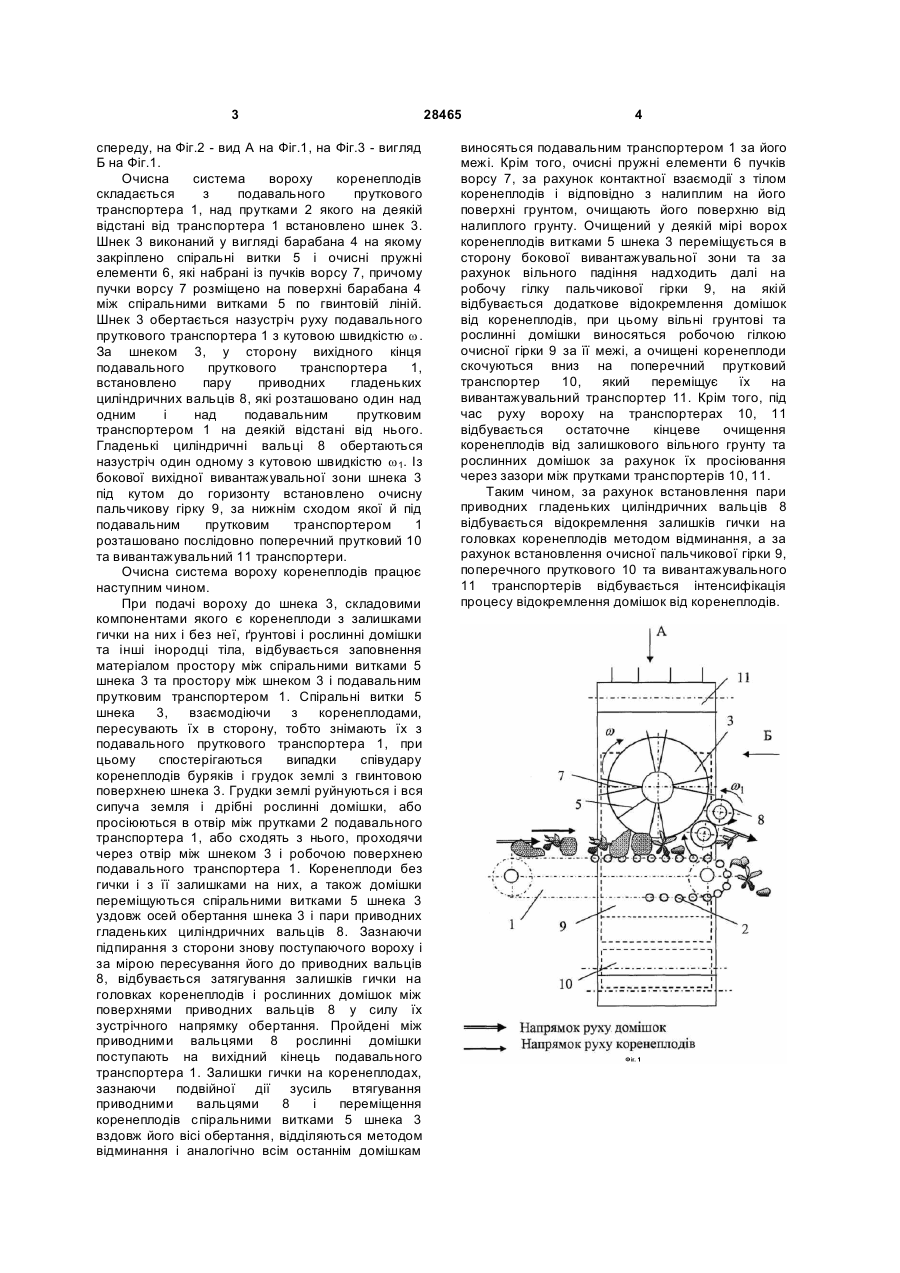

Очисна система вороху коренеплодів, яка містить подавальний прутковий транспортер, над робочою гілкою якого розміщено шнек, виконаний 3 спереду, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - вигляд Б на Фіг.1. Очисна система вороху коренеплодів складається з подавального пруткового транспортера 1, над прутками 2 якого на деякій відстані від транспортера 1 встановлено шнек 3. Шнек 3 виконаний у вигляді барабана 4 на якому закріплено спіральні витки 5 і очисні пружні елементи 6, які набрані із пучків ворсу 7, причому пучки ворсу 7 розміщено на поверхні барабана 4 між спіральними витками 5 по гвинтовій ліній. Шнек 3 обертається назустріч руху подавального пруткового транспортера 1 з кутовою швидкістю w . За шнеком 3, у сторону вихідного кінця подавального пруткового транспортера 1, встановлено пару приводних гладеньких циліндричних вальців 8, які розташовано один над одним і над подавальним прутковим транспортером 1 на деякій відстані від нього. Гладенькі циліндричні вальці 8 обертаються назустріч один одному з кутовою швидкістю w 1. Із бокової вихідної вивантажувальної зони шнека 3 під кутом до горизонту встановлено очисну пальчикову гірку 9, за нижнім сходом якої й під подавальним прутковим транспортером 1 розташовано послідовно поперечний прутковий 10 та вивантажувальний 11 транспортери. Очисна система вороху коренеплодів працює наступним чином. При подачі вороху до шнека 3, складовими компонентами якого є коренеплоди з залишками гички на них і без неї, ґрунтові і рослинні домішки та інші інородці тіла, відбувається заповнення матеріалом простору між спіральними витками 5 шнека 3 та простору між шнеком 3 і подавальним прутковим транспортером 1. Спіральні витки 5 шнека 3, взаємодіючи з коренеплодами, пересувають їх в сторону, тобто знімають їх з подавального пруткового транспортера 1, при цьому спостерігаються випадки співудару коренеплодів буряків і грудок землі з гвинтовою поверхнею шнека 3. Грудки землі руйнуються і вся сипуча земля і дрібні рослинні домішки, або просіюються в отвір між прутками 2 подавального транспортера 1, або сходять з нього, проходячи через отвір між шнеком 3 і робочою поверхнею подавального транспортера 1. Коренеплоди без гички і з її залишками на них, а також домішки переміщуються спіральними витками 5 шнека 3 уздовж осей обертання шнека 3 і пари приводних гладеньких циліндричних вальців 8. Зазнаючи підпирання з сторони знову поступаючого вороху і за мірою пересування його до приводних вальців 8, відбувається затягування залишків гички на головках коренеплодів і рослинних домішок між поверхнями приводних вальців 8 у силу їх зустрічного напрямку обертання. Пройдені між приводними вальцями 8 рослинні домішки поступають на вихідний кінець подавального транспортера 1. Залишки гички на коренеплодах, зазнаючи подвійної дії зусиль втягування приводними вальцями 8 і переміщення коренеплодів спіральними витками 5 шнека 3 вздовж його вісі обертання, відділяються методом відминання і аналогічно всім останнім домішкам 28465 4 виносяться подавальним транспортером 1 за його межі. Крім того, очисні пружні елементи 6 пучків ворсу 7, за рахунок контактної взаємодії з тілом коренеплодів і відповідно з налиплим на його поверхні грунтом, очищають його поверхню від налиплого грунту. Очищений у деякій мірі ворох коренеплодів витками 5 шнека 3 переміщується в сторону бокової вивантажувальної зони та за рахунок вільного падіння надходить далі на робочу гілку пальчикової гірки 9, на якій відбувається додаткове відокремлення домішок від коренеплодів, при цьому вільні грунтові та рослинні домішки виносяться робочою гілкою очисної гірки 9 за її межі, а очищені коренеплоди скочуються вниз на поперечний прутковий транспортер 10, який переміщує їх на вивантажувальний транспортер 11. Крім того, під час руху вороху на транспортерах 10, 11 відбувається остаточне кінцеве очищення коренеплодів від залишкового вільного грунту та рослинних домішок за рахунок їх просіювання через зазори між прутками транспортерів 10, 11. Таким чином, за рахунок встановлення пари приводних гладеньких циліндричних вальців 8 відбувається відокремлення залишків гички на головках коренеплодів методом відминання, а за рахунок встановлення очисної пальчикової гірки 9, поперечного пруткового 10 та вивантажувального 11 транспортерів відбувається інтенсифікація процесу відокремлення домішок від коренеплодів. 5 28465 6
