Очисник вороху коренебульбоплодів від домішок

Номер патенту: 74492

Опубліковано: 15.12.2005

Автор: Булгаков Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

Очисник вороху коренебульбоплодів від домішок, який містить основний блок трьох очисних вальців, виконаних у вигляді консольних спіральних пружин, закріплених на маточинах і зв'язаних з привідними валами, який відрізняється тим, що очисник містить додатковий блок очисних спіральних вальців, розташований позаду основного блока таким чином, що у повздовжньо-вертикальній площині осі усіх спіральних вальців утворюють криву у вигляді частини параболи, блоки вальців мають навивання спіралей однакового напрямку, а у проміжку між вказаними блоками вальців розташований гвинтовий транспортер, нерухомий кожух якого виконаний у вигляді пруткової решітки, а кінці його гвинтового навивання мають гумове покриття.

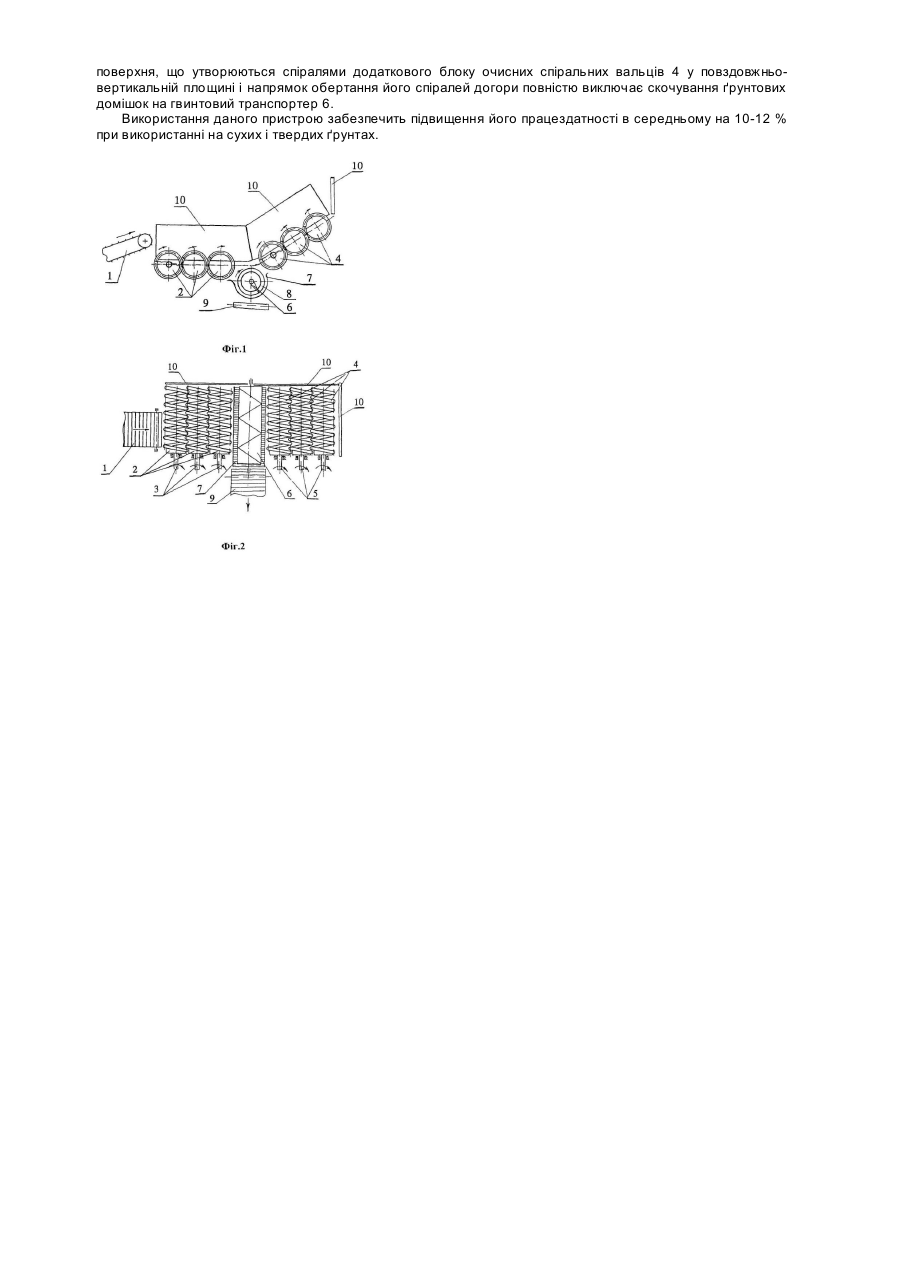

Текст

Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очистки і транспортування коренебульбоплодів, які можуть бути використані в очисних системах картоплезбиральних машин. Найбільш близьким до запропонованого винаходу є очисник вороху коренебульбоплодів від домішок [див. патент України №43907, 15.01.2002.р. Бюл. №1. – прототип]. Очисник вороху коренебульбоплодів складається з трьох, послідовно встановлених очисних вальців, зв'язаних з приводом у обертальний рух, подаючого та відвідного транспортерів, щитків, що запобігають втратам коренебульбоплодів. При цьому кожен валець складається зі спіральної пружини, яка закріплена одним кінцем на маточині, встановленої на привідному валу, а другий кінець розташований вільно. Спіральні пружини, встановлені одна до одної зі взаємним перекриттям, тобто відстань між витками пружин є сепаруючим зазором, у якому знаходяться краї сусідніх спіральних пружин. Під час роботи спіральні пружини обертаються, їх вільні кінці здійснюють коливання у просторі, що сприяє розосередженню вороху по робочій площині очисника і сепарації з нього ґрунтових та рослинних решток. Недоліком цього пристрою є недостатня працездатність, особливо при очищенні сухого та твердого ґрунтового вороху. Так, при попаданні на поверхню, що утворена спіральними очисними пружинами, каміння, сухого важкого ґрунту, а також коренебульбоплодів вони відлітають угору, або взагалі не контактують з більшою частиною очисної поверхні вальців. Між тим високоякісне очищення коренебульбоплодів від домішок відбудеться тільки в разі послідовного проходження вороху по всіх трьох спіралях, а особливо у їх межвітковому просторі, де саме відбуваються контакти коренебульбоплодів з пружинами, їх інтенсивне обертання і очищення. Тут також відбувається захоплення твердих частин ґрунту, їх руйнування пружинами і відведення за межі очисника. Винаходом поставлено завдання забезпечити високу працездатність очисника при роботі на сухих і твердих ґрунтах. Поставлене винаходом завдання досягається тим, що у очиснику вороху коренебульбоплодів від домішок, який містить основний блок трьох очисних вальців, виконаних у вигляді консольних спіральних пружин, закріплених на маточинах і зв'язаних з привідними валами, згідно винаходу очисник містить додатковий блок очисних спіральних вальців, розташований позаду основного блоку, таким чином, що у повздовжньо-вертикальній площині осі усіх спіральних вальців створюють криву у вигляді частини параболи, блоки вальців мають навивки спіралей однакового напрямку, а у проміжку між вказаними блоками вальців розташований гвинтовий транспортер, нерухомий кожух якого виконаний у вигляді пруткової решітки, а кінці його гвинтової навивки мають гумове покриття. На Фіг.1 зображено запропонований очисник вороху коренебульбоплодів від домішок ( вид збоку). На Фіг.2 показано теж саме - вид зверху. Очисник вороху коренебульбоплодів від домішок складається з подаючого транспортера 1, трьох послідовно розміщених основних очисних вальців 2, які складаються з спіральних пружин, закріплених консольно на маточинах, встановлених на привідних валах 3, які обертаються в одному напрямку. Позаду основного блоку очисних вальців 2 встановлено додатковий блок очисних спіральних вальців 4, таким чином, що у повздовжньо-вертикальній площині осі основного 2 і додаткового 4 блоків вальців утворюють криву у вигляді частини параболи. Привідні вали 5 додаткового блоку вальців 4 мають такий же напрямок обертання, що і приводні вали 3 основного блоку вальців 2. Напрямки навивки спіралей основного блоку вальців 2 і додаткового блоку вальців 4 також однакові. У проміжку між блоками очисних вальців 2 і 4 (у нижній частині) розташований гвинтовий транспортер 6, встановлений у нерухомий кожух 7, виконаний у вигляді пруткової решітки. Кінець спіральної навивки гвинтового транспортера 6 має гумове покриття 8. Напрямок транспортування коренебульбоплодів гвинтовим транспортером 6 - до вивантажувального транспортера 9. З двох боків очисник вороху коренебульбоплодів від домішок закритий щитками 10. Очисник вороху коренебульбоплодів від домішок працює таким чином: ворох коренебульбоплодів подається транспортером 1 на поверхню основного блоку очисних вальців 2, які примусово обертаються привідними валами 3. Ґрунтові домішки просіваються крізь сепаруючи зазори між навивками спіралей і виносяться донизу. Ворох коренебульбоплодів розосереджується по поверхні основного блоку очисних вальців 2 і його спіральними пружинами транспортується не тільки в радіальному , а й в осьовому напрямках. А оскільки спіралі встановлено консольно, то коливання їх кінців сприяє сепарації дрібних ґрунтових домішок. Каміння, сухий важкий грунт, а також коренебульбоплоди, які відбиваються спіралями основного блоку очисних вальців 2 потрапляють на поверхню додаткового блоку очисних спіральних вальців 4. При цьому ґрунтове сухе каміння, (а також інші ґрунтові домішки) розбивається о спіралі вальців 4 і проходять крізь зазори між його вітками. Однак, незначний нахил спіралей додаткового блоку вальців 4 дозволяє утримувати деякий проміжок часу і завдяки обертанню привідних валів 5 (до гори) транспортувати коренебульбоплоди у напрямку, протилежному напрямку вивантаження. Цьому буде також сприяти напрямок навивок спіралей додаткового блоку очисних вальців 4, такого ж самого, як і у спіралі основного блоку очисних вальців 2. Таким чином, збільшується час знаходження коренебульбоплодів на поверхні додаткового блоку очисних спіральних вальців 4. Вони також проходять по ньому більший шлях, а оскільки спіралі тут також встановлено консольно, то їх коливання і одночасне обертання сприяє захопленню і відведенню значної кількості ґрунтових і рослинних решток. Після цього коренебульбоплоди з основного блоку очисних вальців 2 і з додаткового блоку очисних спіральних вальців 4 зкучуються донизу і потрапляють на гвинтовий транспортер 6. При цьому вони не пошкоджуються, оскільки зовнішня поверхня спіральної навивки гвинтового транспортера 6 має гумове покриття 8. Однак, завдяки тому, що нерухомий кожух 7 в якому розташований гвинтовий транспортер 6, виконаний у вигляді пруткової решітки (прутки розташовані перпендикулярно осі гвинтового транспортера 6), то коренебульбоплоди пересуваючись по ній остаточно очищуються від налиплих ґрунтовних домішок і остаточно потрапляють на вивантажувальний транспортер 9, який відводить їх з зони очищення. Для запобігання втрат коренебульбоплодів з боків очисника встановлено захисні щитки 10. Розміри кривої, яка має вигляд частини параболи розташування осей усіх вальців у повздовжньо-вертикальній площині необхідно вибирати такими, щоб коренебульбоплоди не відразу скочувались з додаткового блоку очисних спіральних вальців 4 на гвинтовий транспортер 6, а мали можливість деякий проміжок часу знаходитись на його поверхні. Хвиляста ж поверхня, що утворюються спіралями додаткового блоку очисних спіральних вальців 4 у повздовжньовертикальній площині і напрямок обертання його спіралей догори повністю виключає скочування ґрунтових домішок на гвинтовий транспортер 6. Використання даного пристрою забезпечить підвищення його працездатності в середньому на 10-12 % при використанні на сухих і твердих ґрунтах.

Дивитися

Додаткова інформація

Назва патенту англійською

Cleaner of a root and tuber heap against impurities

Автори англійською

Bulhakov Volodymyr Mykhailovych

Назва патенту російською

Очиститель вороха корнеклубнеплодов от примесей

Автори російською

Булгаков Владимир Михайлович

МПК / Мітки

МПК: A01D 33/08

Мітки: вороху, коренебульбоплодів, очисник, домішок
