Пристрій для обертального розширення шпурів

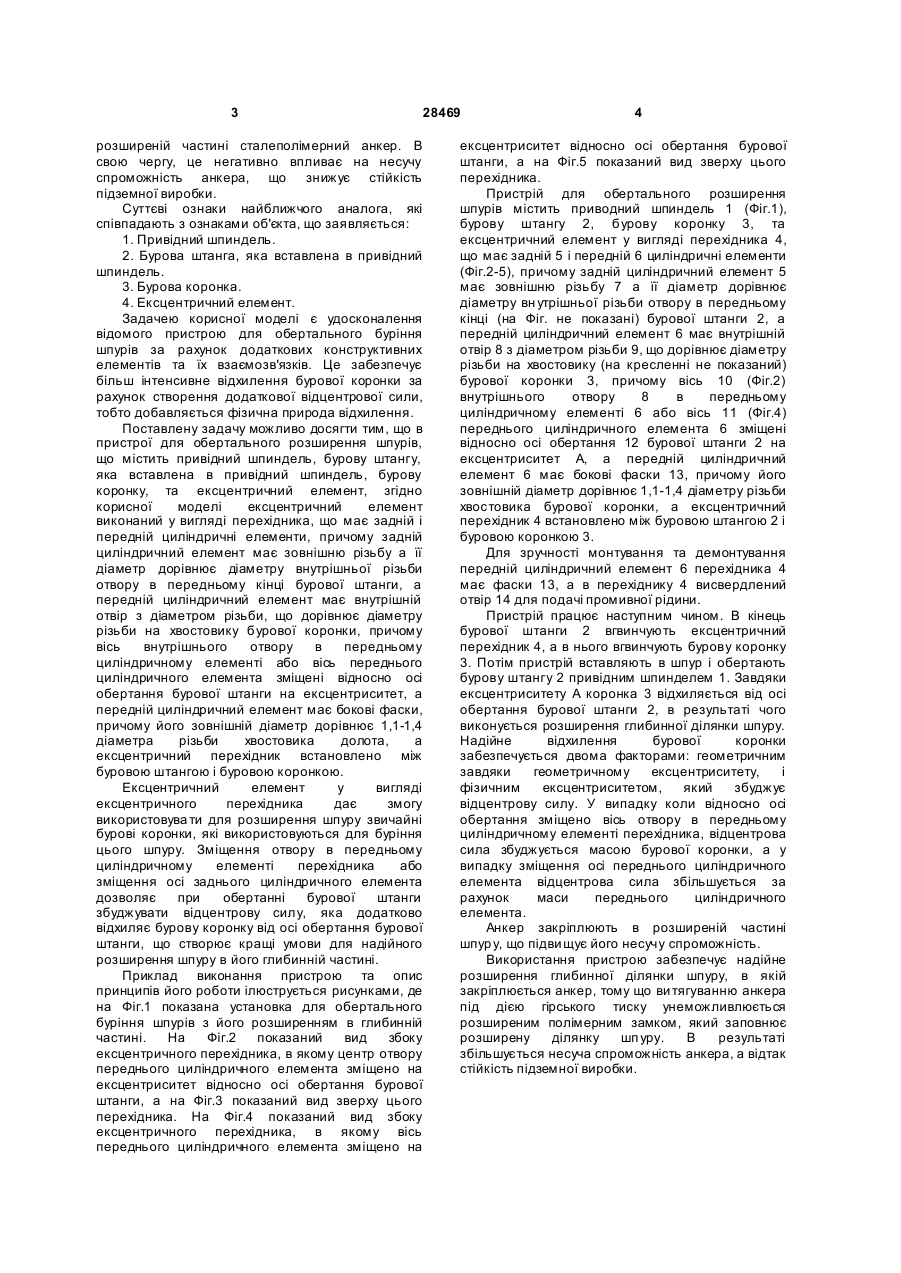

Пристрій для обертального розширення шпурів, що містить привідний шпиндель, бурову штангу, яка вставлена в привідний шпиндель, бурову коронку та ексцентричний елемент, який відрізняє ться тим, що ексцентричний елемент виконаний у вигляді перехідника, що має задній і 3 28469 розширеній частині сталеполімерний анкер. В свою чергу, це негативно впливає на несучу спроможність анкера, що знижує стійкість підземної виробки. Суттєві ознаки найближчого аналога, які співпадають з ознаками об'єкта, що заявляється: 1. Привідний шпиндель. 2. Бурова штанга, яка вставлена в привідний шпиндель. 3. Бурова коронка. 4. Ексцентричний елемент. Задачею корисної моделі є удосконалення відомого пристрою для обертального буріння шпурів за рахунок додаткових конструктивних елементів та їх взаємозв'язків. Це забезпечує більш інтенсивне відхилення бурової коронки за рахунок створення додаткової відцентрової сили, тобто добавляється фізична природа відхилення. Поставлену задачу можливо досягти тим, що в пристрої для обертального розширення шпурів, що містить привідний шпиндель, бурову штангу, яка вставлена в привідний шпиндель, бурову коронку, та ексцентричний елемент, згідно корисної моделі ексцентричний елемент виконаний у вигляді перехідника, що має задній і передній циліндричні елементи, причому задній циліндричний елемент має зовнішню різьбу а її діаметр дорівнює діаметру внутрішньої різьби отвору в передньому кінці бурової штанги, а передній циліндричний елемент має внутрішній отвір з діаметром різьби, що дорівнює діаметру різьби на хвостовику бурової коронки, причому вісь внутрішнього отвору в передньому циліндричному елементі або вісь переднього циліндричного елемента зміщені відносно осі обертання бурової штанги на ексцентриситет, а передній циліндричний елемент має бокові фаски, причому його зовнішній діаметр дорівнює 1,1-1,4 діаметра різьби хвостовика долота, а ексцентричний перехідник встановлено між буровою штангою і буровою коронкою. Ексцентричний елемент у вигляді ексцентричного перехідника дає змогу використовува ти для розширення шпуру звичайні бурові коронки, які використовуються для буріння цього шпуру. Зміщення отвору в передньому циліндричному елементі перехідника або зміщення осі заднього циліндричного елемента дозволяє при обертанні бурової штанги збуджувати відцентрову силу, яка додатково відхиляє бурову коронку від осі обертання бурової штанги, що створює кращі умови для надійного розширення шпуру в його глибинній частині. Приклад виконання пристрою та опис принципів його роботи ілюструється рисунками, де на Фіг.1 показана установка для обертального буріння шпурів з його розширенням в глибинній частині. На Фіг.2 показаний вид збоку ексцентричного перехідника, в якому центр отвору переднього циліндричного елемента зміщено на ексцентриситет відносно осі обертання бурової штанги, а на Фіг.3 показаний вид зверху цього перехідника. На Фіг.4 показаний вид збоку ексцентричного перехідника, в якому вісь переднього циліндричного елемента зміщено на 4 ексцентриситет відносно осі обертання бурової штанги, а на Фіг.5 показаний вид зверху цього перехідника. Пристрій для обертального розширення шпурів містить приводний шпиндель 1 (Фіг.1), бурову штангу 2, бурову коронку 3, та ексцентричний елемент у вигляді перехідника 4, що має задній 5 і передній 6 циліндричні елементи (Фіг.2-5), причому задній циліндричний елемент 5 має зовнішню різьбу 7 а її діаметр дорівнює діаметру вн утрішньої різьби отвору в передньому кінці (на Фіг. не показані) бурової штанги 2, а передній циліндричний елемент 6 має внутрішній отвір 8 з діаметром різьби 9, що дорівнює діаметру різьби на хвостовику (на кресленні не показаний) бурової коронки 3, причому вісь 10 (Фіг.2) внутрішнього отвору 8 в передньому циліндричному елементі 6 або вісь 11 (Фіг.4) переднього циліндричного елемента 6 зміщені відносно осі обертання 12 бурової штанги 2 на ексцентриситет А, а передній циліндричний елемент 6 має бокові фаски 13, причому його зовнішній діаметр дорівнює 1,1-1,4 діаметру різьби хвостовика бурової коронки, а ексцентричний перехідник 4 встановлено між буровою штангою 2 і буровою коронкою 3. Для зручності монтування та демонтування передній циліндричний елемент 6 перехідника 4 має фаски 13, а в перехіднику 4 висвердлений отвір 14 для подачі промивної рідини. Пристрій працює наступним чином. В кінець бурової штанги 2 вгвинчують ексцентричний перехідник 4, а в нього вгвинчують бурову коронку 3. Потім пристрій вставляють в шпур і обертають бурову штангу 2 привідним шпинделем 1. Завдяки ексцентриситету А коронка 3 відхиляється від осі обертання бурової штанги 2, в результаті чого виконується розширення глибинної ділянки шпуру. Надійне відхилення бурової коронки забезпечується двома факторами: геометричним завдяки геометричному ексцентриситету, і фізичним ексцентриситетом, який збуджує відцентрову силу. У випадку коли відносно осі обертання зміщено вісь отвору в передньому циліндричному елементі перехідника, відцентрова сила збуджується масою бурової коронки, а у випадку зміщення осі переднього циліндричного елемента відцентрова сила збільшується за рахунок маси переднього циліндричного елемента. Анкер закріплюють в розширеній частині шпур у, що підви щує його несучу спроможність. Використання пристрою забезпечує надійне розширення глибинної ділянки шпуру, в якій закріплюється анкер, тому що ви тягуванню анкера під дією гірського тиску унеможливлюється розширеним полімерним замком, який заповнює розширену ділянку шп уру. В результаті збільшується несуча спроможність анкера, а відтак стійкість підземної виробки. 5 28469 6
