Пристрій для розширення свердловини
Номер патенту: 39281
Опубліковано: 15.06.2001
Формула / Реферат
Пристрій для розширення свердловини, що містить корпус, опорну плиту з різцями, який відрізняється тим, що він обладнаний шнеком, що охоплює верхню зовнішню поверхню корпуса, додатковим породоруйнівним органом, котрий кінематично пов'язаний з верхньою частиною корпуса та опорною плитою, на якій закріплені різці.
Текст

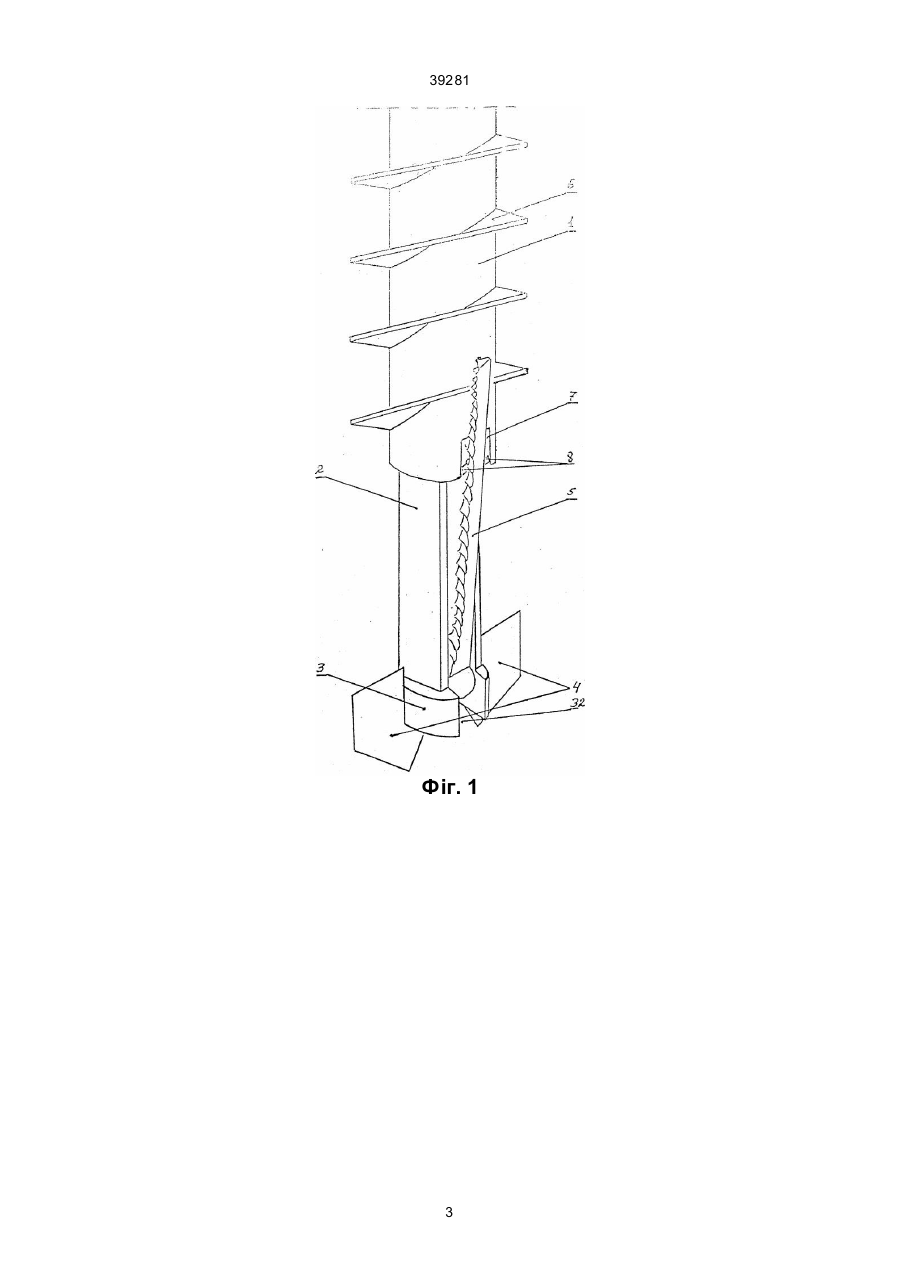

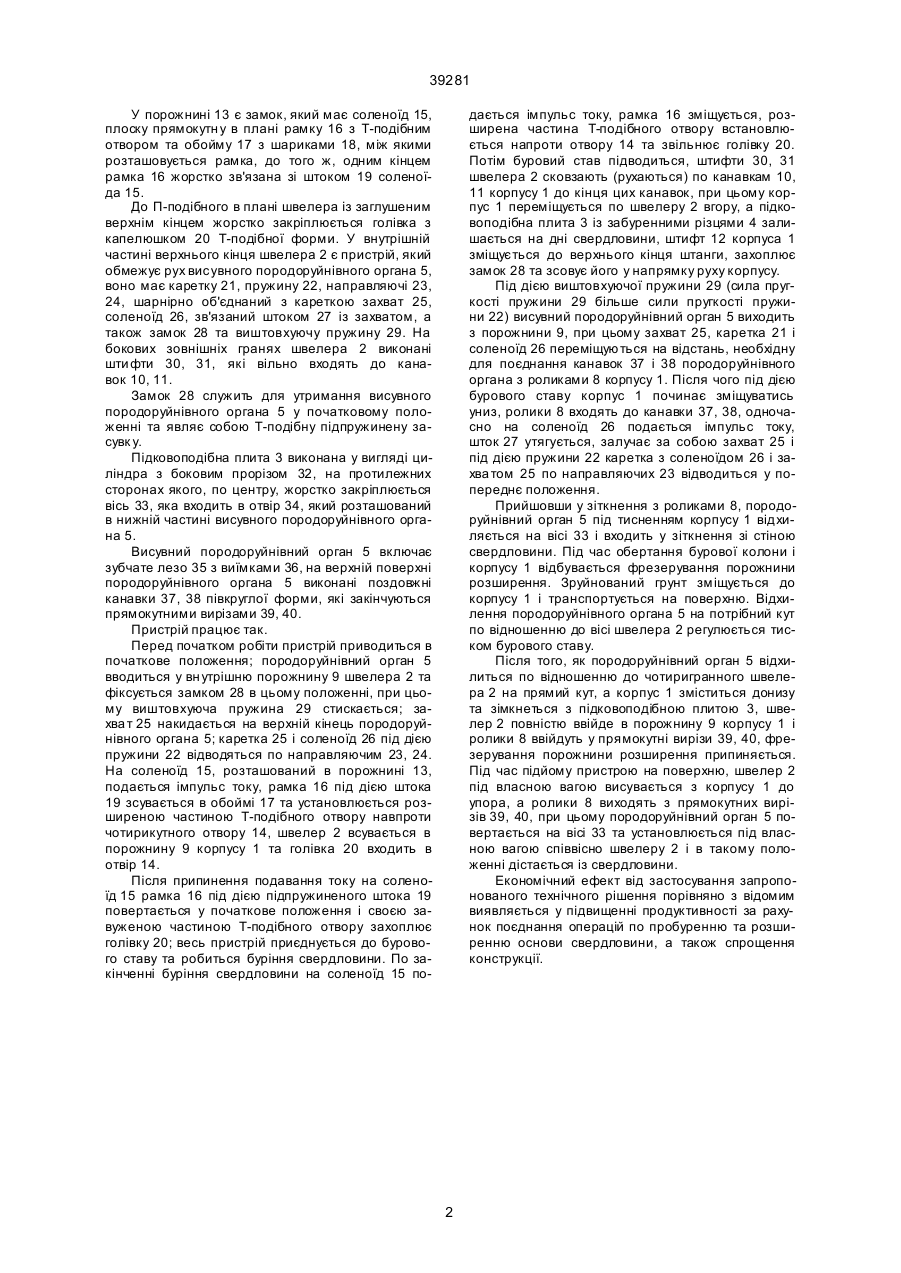

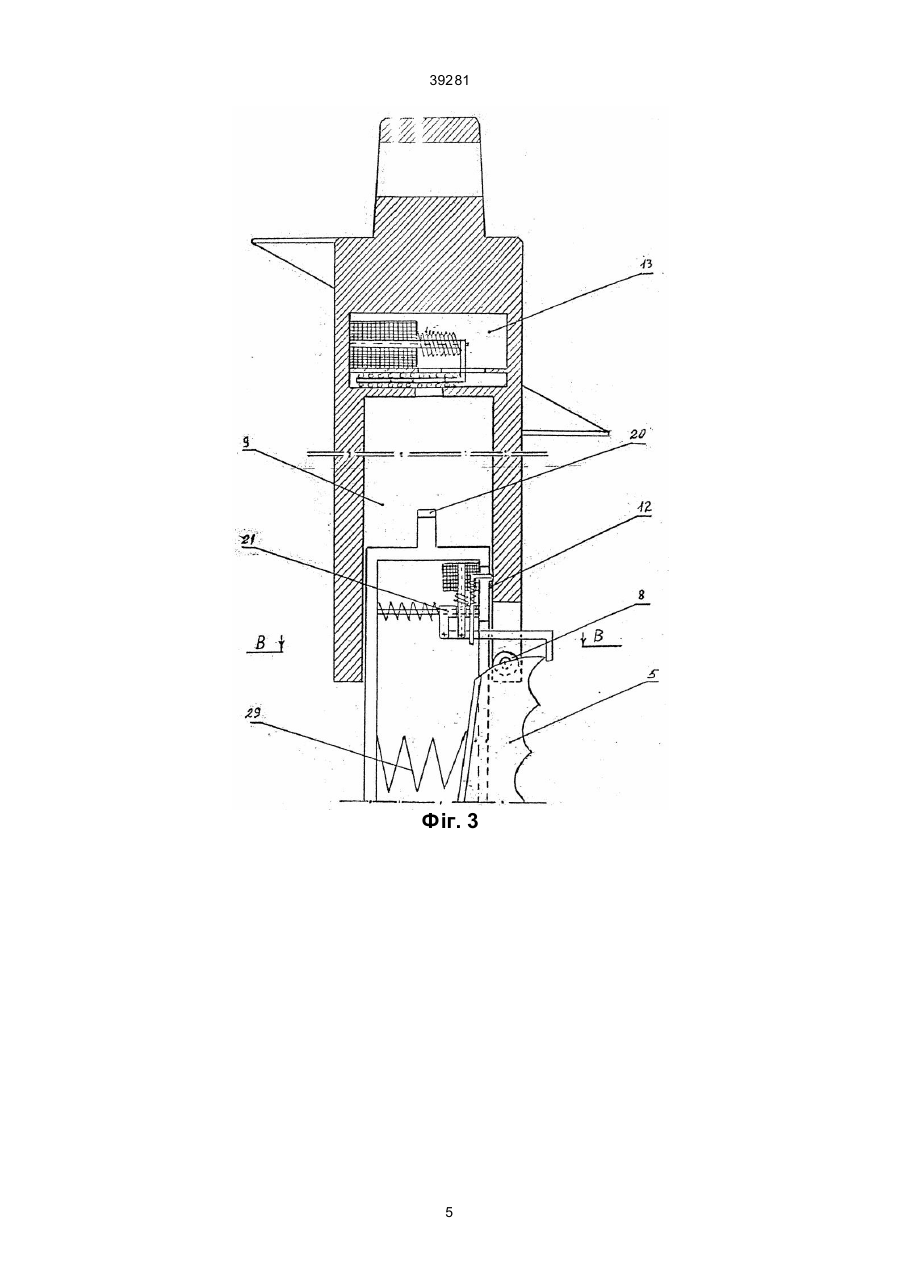

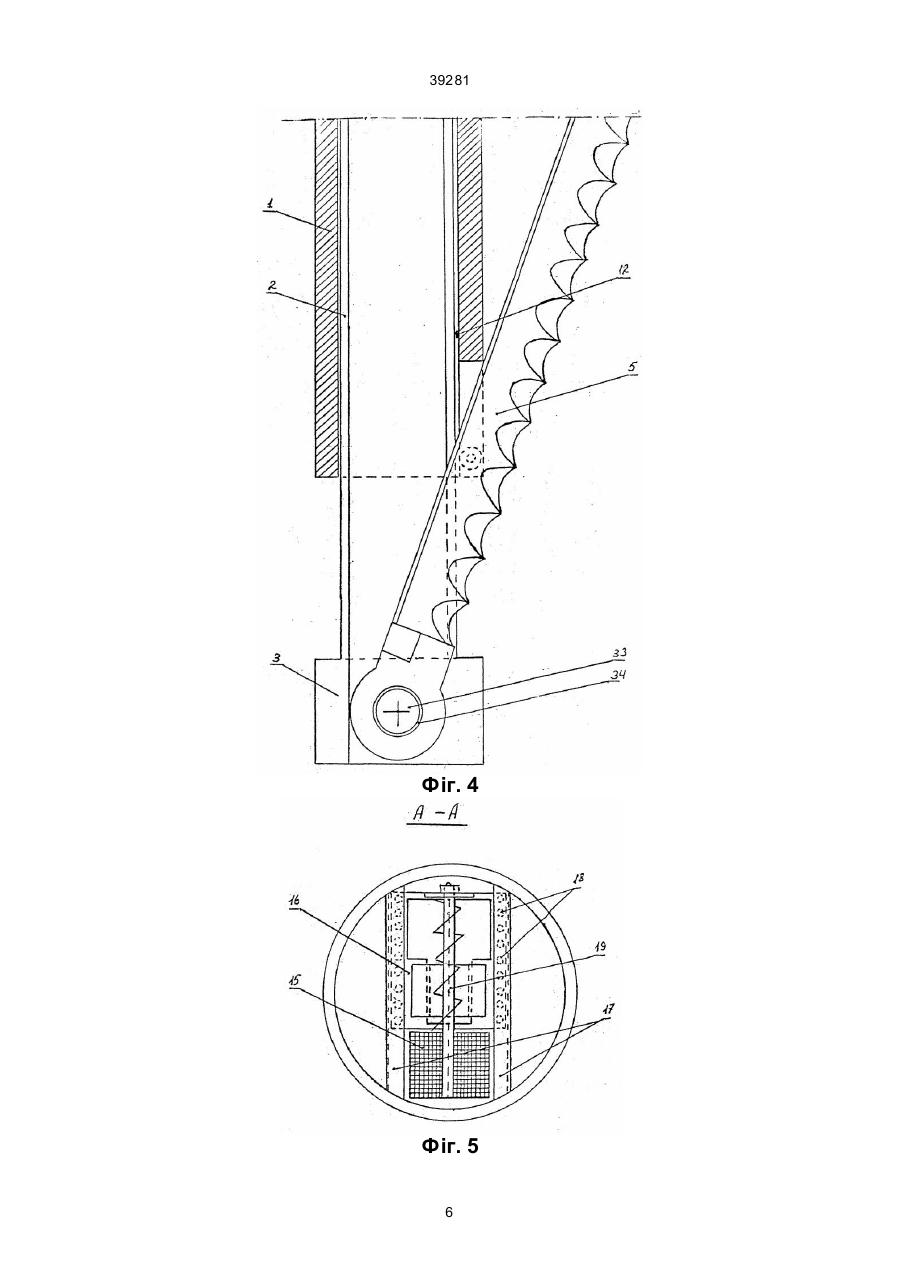

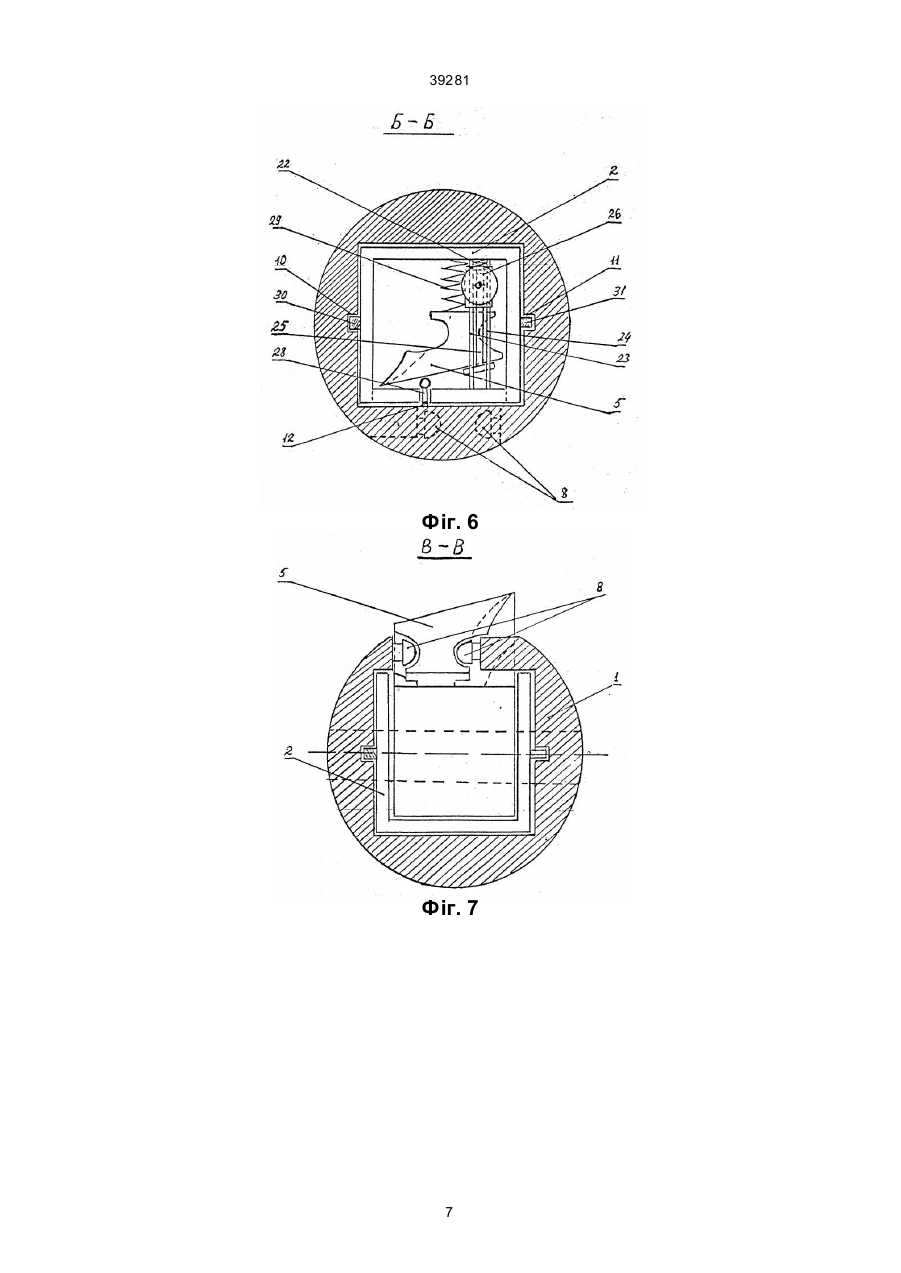

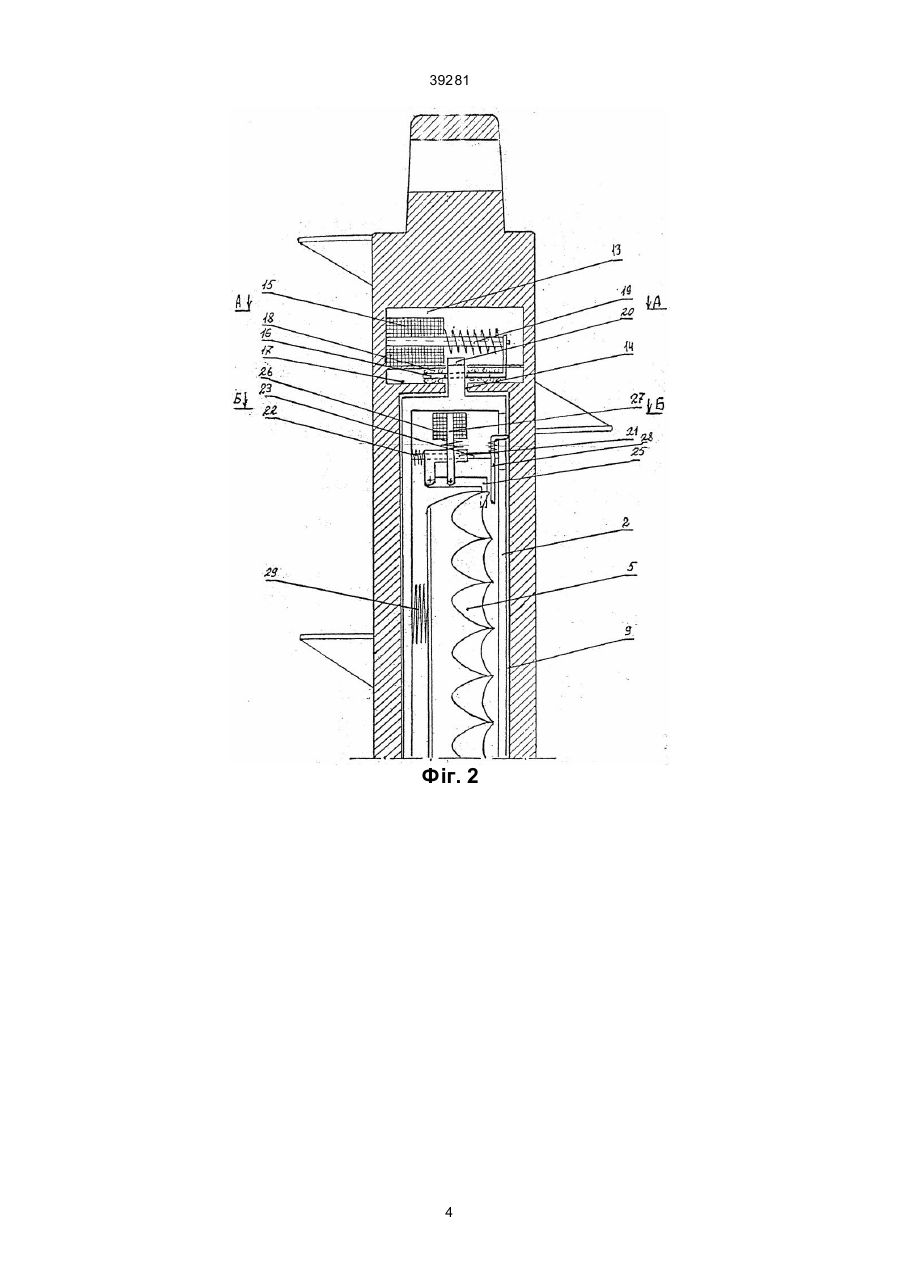

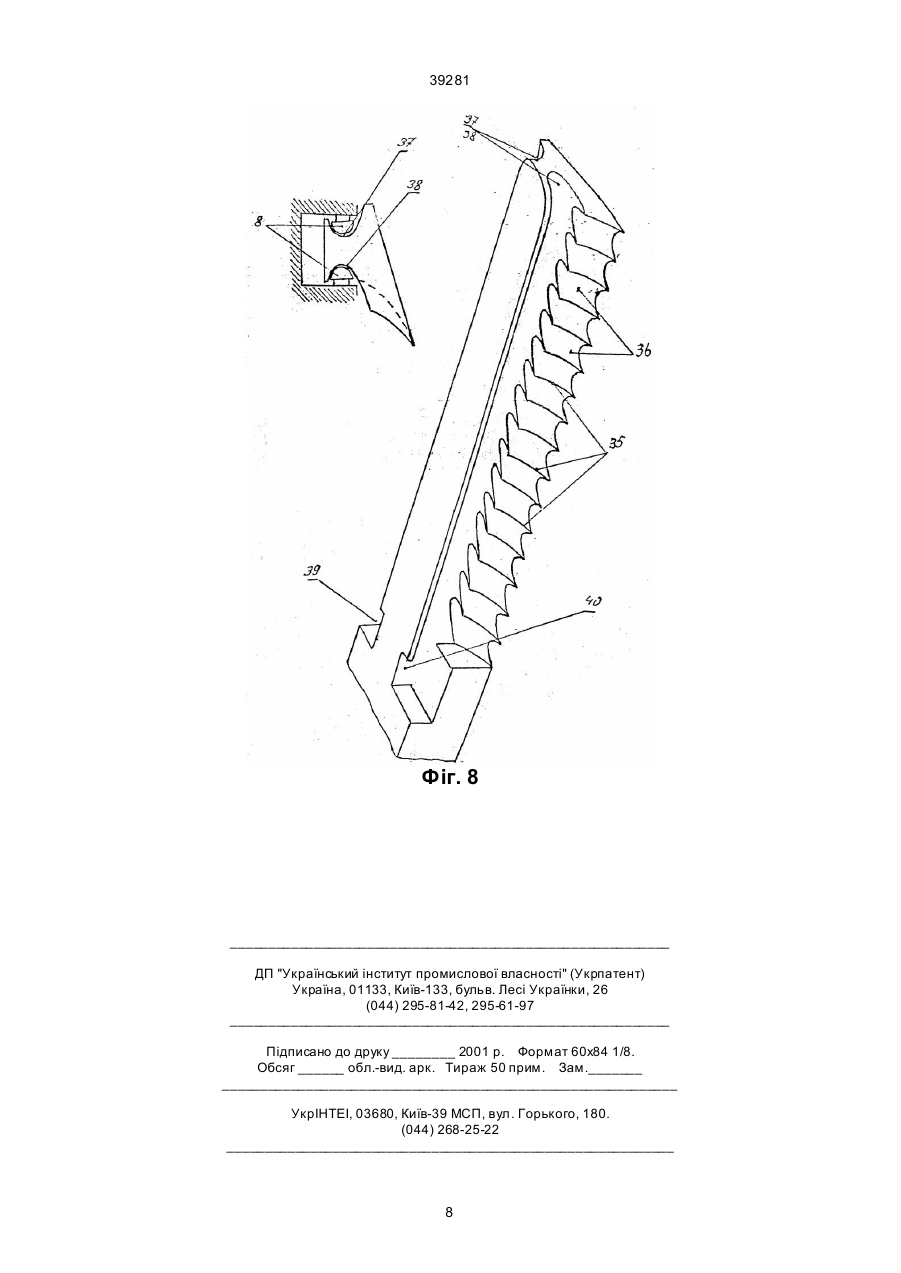

Пристрій для розширення свердловини, що містить корпус, опорну плиту з різцями, який відрізняється тим, що він обладнаний шнеком, що охоплює верхню зовнішню поверхню корпуса, додатковим породоруйнівним органом, котрий кінематично пов'язаний з верхньою частиною корпуса та опорною плитою, на якій закріплені різці. (19) (21) 99073970 (22) 13.10.1999 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Гаврич Євген Федорович, Інкін Олександр Вікторович (73) Національна гірнича академія України 39281 У порожнині 13 є замок, який має соленоїд 15, плоску прямокутн у в плані рамку 16 з Т-подібним отвором та обойму 17 з шариками 18, між якими розташовується рамка, до того ж, одним кінцем рамка 16 жорстко зв'язана зі штоком 19 соленоїда 15. До П-подібного в плані швелера із заглушеним верхнім кінцем жорстко закріплюється голівка з капелюшком 20 Т-подібної форми. У внутрішній частині верхнього кінця швелера 2 є пристрій, який обмежує рух висувного породоруйнівного органа 5, воно має каретку 21, пружину 22, направляючі 23, 24, шарнірно об'єднаний з кареткою захват 25, соленоїд 26, зв'язаний штоком 27 із захватом, а також замок 28 та виштовхуючу пружину 29. На бокових зовнішніх гранях швелера 2 виконані шти фти 30, 31, які вільно входять до канавок 10, 11. Замок 28 служить для утримання висувного породоруйнівного органа 5 у початковому положенні та являє собою Т-подібну підпружинену засувк у. Підковоподібна плита 3 виконана у вигляді циліндра з боковим прорізом 32, на протилежних сторонах якого, по центру, жорстко закріплюється вісь 33, яка входить в отвір 34, який розташований в нижній частині висувного породоруйнівного органа 5. Висувний породоруйнівний орган 5 включає зубчате лезо 35 з виїмками 36, на верхній поверхні породоруйнівного органа 5 виконані поздовжні канавки 37, 38 півкруглої форми, які закінчуються прямокутними вирізами 39, 40. Пристрій працює так. Перед початком робіти пристрій приводиться в початкове положення; породоруйнівний орган 5 вводиться у вн утрішню порожнину 9 швелера 2 та фіксується замком 28 в цьому положенні, при цьому виштовхуюча пружина 29 стискається; захва т 25 накидається на верхній кінець породоруйнівного органа 5; каретка 25 і соленоїд 26 під дією пружини 22 відводяться по направляючим 23, 24. На соленоїд 15, розташований в порожнині 13, подається імпульс току, рамка 16 під дією штока 19 зсувається в обоймі 17 та установлюється розширеною частиною Т-подібного отвору навпроти чотирикутного отвору 14, швелер 2 всувається в порожнину 9 корпусу 1 та голівка 20 входить в отвір 14. Після припинення подавання току на соленоїд 15 рамка 16 під дією підпружиненого штока 19 повертається у початкове положення і своєю завуженою частиною Т-подібного отвору захоплює голівку 20; весь пристрій приєднується до бурового ставу та робиться буріння свердловини. По закінченні буріння свердловини на соленоїд 15 по дається імпульс току, рамка 16 зміщується, розширена частина Т-подібного отвору встановлюється напроти отвору 14 та звільнює голівку 20. Потім буровий став підводиться, штифти 30, 31 швелера 2 сковзають (рухаються) по канавкам 10, 11 корпусу 1 до кінця цих канавок, при цьому корпус 1 переміщується по швелеру 2 вгору, а підковоподібна плита 3 із забуренними різцями 4 залишається на дні свердловини, штифт 12 корпуса 1 зміщується до верхнього кінця штанги, захоплює замок 28 та зсовує його у напрямку руху корпусу. Під дією виштовхуючої пружини 29 (сила пругкості пружини 29 більше сили пругкості пружини 22) висувний породоруйнівний орган 5 виходить з порожнини 9, при цьому захват 25, каретка 21 і соленоїд 26 переміщуються на відстань, необхідну для поєднання канавок 37 і 38 породоруйнівного органа з роликами 8 корпусу 1. Після чого під дією бурового ставу корпус 1 починає зміщуватись униз, ролики 8 входять до канавки 37, 38, одночасно на соленоїд 26 подається імпульс току, шток 27 утягується, залучає за собою захват 25 і під дією пружини 22 каретка з соленоїдом 26 і захва том 25 по направляючих 23 відводиться у попереднє положення. Прийшовши у зіткнення з роликами 8, породоруйнівний орган 5 під тисненням корпусу 1 відхиляється на вісі 33 і входить у зіткнення зі стіною свердловини. Під час обертання бурової колони і корпусу 1 відбувається фрезерування порожнини розширення. Зруйнований грунт зміщується до корпусу 1 і транспортується на поверхню. Відхилення породоруйнівного органа 5 на потрібний кут по відношенню до вісі швелера 2 регулюється тиском бурового ставу. Після того, як породоруйнівний орган 5 відхилиться по відношенню до чотиригранного швелера 2 на прямий кут, а корпус 1 зміститься донизу та зімкнеться з підковоподібною плитою 3, швелер 2 повністю ввійде в порожнину 9 корпусу 1 і ролики 8 ввійдуть у прямокутні вирізи 39, 40, фрезерування порожнини розширення припиняється. Під час підйому пристрою на поверхню, швелер 2 під власною вагою висувається з корпусу 1 до упора, а ролики 8 виходять з прямокутних вирізів 39, 40, при цьому породоруйнівний орган 5 повертається на вісі 33 та установлюється під власною вагою співвісно швелеру 2 і в такому положенні дістається із свердловини. Економічний ефект від застосування запропонованого технічного рішення порівняно з відомим виявляється у підвищенні продуктивності за рахунок поєднання операцій по пробуренню та розширенню основи свердловини, а також спрощення конструкції. 2 39281 Фіг. 1 3 39281 Фіг. 2 4 39281 Фіг. 3 5 39281 Фіг. 4 Фіг. 5 6 39281 Фіг. 6 Фіг. 7 7 39281 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for well reaming
Автори англійськоюHavrych Yevhen Fedorovych, Inkin Oleksandr Viktorovych
Назва патенту російськоюУстройство для расширения скважины
Автори російськоюГаврич Евгений Федорович, Инкин Александр Викторович
МПК / Мітки
МПК: E21B 10/26
Мітки: свердловини, пристрій, розширення
